¿Cómo funciona una dirección hidráulica de barco?
¿Quiere entender qué ocurre realmente cuando gira el volante de su barco, por qué una bomba envía aceite por latiguillos y cómo un cilindro puede hacer pivotar un motor fueraborda o actuar sobre un timón? La dirección hidráulica de barco puede parecer técnica, pero su funcionamiento resulta mucho más sencillo cuando se sigue paso a paso el recorrido del aceite.
Resumen: Una dirección hidráulica de barco utiliza aceite a presión para transmitir la acción del volante hasta un cilindro. Cuando gira el volante, una bomba envía aceite a uno de los dos latiguillos del circuito. Este aceite empuja el mismo pistón por un lado u otro del cilindro, lo que desplaza el vástago. Después, el vástago empuja o tira de un brazo de dirección, que hace pivotar el motor fueraborda o actúa sobre el timón según el tipo de barco.
- ¿Cómo funciona una dirección hidráulica de barco?
- ¿Cuáles son las piezas de una dirección hidráulica de barco?
- ¿Cuáles son los diferentes tipos de dirección en un barco?
- ¿Es adecuada una dirección hidráulica de barco para un fueraborda?
- ¿También sirve una dirección hidráulica de barco para un inboard?
- ¿Cuáles son las ventajas de una dirección hidráulica de barco?
- ¿Cuáles son los límites de una dirección hidráulica de barco?
- ¿Por qué una dirección hidráulica de barco se endurece?
- ¿Por qué una dirección hidráulica de barco gira en vacío?
- ¿Cómo purgar una dirección hidráulica de barco?
- ¿Cómo mantener una dirección hidráulica de barco?
- Tabla resumen
- FAQ sobre la dirección hidráulica de barco

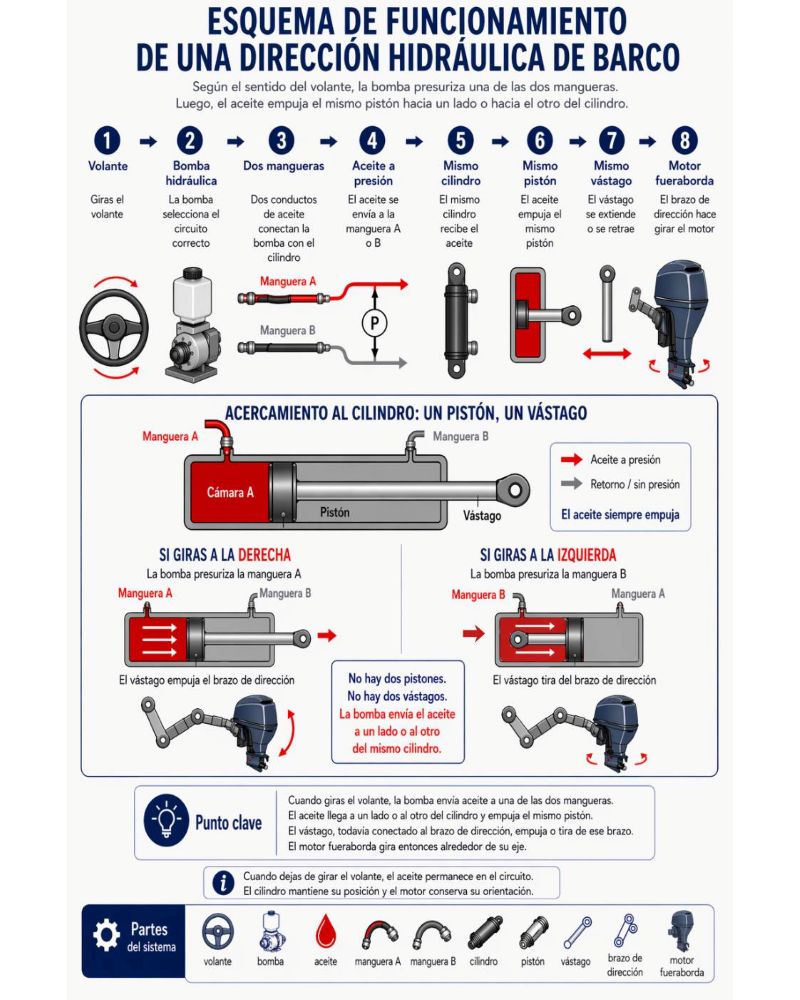

¿Cómo funciona una dirección hidráulica de barco?
Una dirección hidráulica de barco funciona gracias a un circuito lleno de aceite. El volante no actúa directamente sobre el motor: acciona una bomba, que desplaza el aceite dentro del circuito. Después, este aceite llega a un cilindro, empuja un pistón, desplaza un vástago y este vástago actúa sobre una pieza mecánica conectada al motor o al timón.
Por tanto, el principio es bastante sencillo: la bomba no gira directamente el motor. Envía el aceite a un lado u otro del cilindro. El aceite empuja el mismo pistón, que desplaza el mismo vástago. Este vástago empuja o tira después del brazo de dirección, lo que hace pivotar el motor fueraborda alrededor de su eje.
Para entender bien el papel de la dirección, también hay que distinguir entre dirección y propulsión. La dirección orienta el motor o el timón, mientras que la propulsión genera el empuje. Puede completar esta lectura con nuestra guía sobre el funcionamiento del sistema de propulsión de un barco.
¿Qué ocurre cuando gira el volante?
Cuando gira el volante, acciona una bomba hidráulica situada detrás del puesto de gobierno. Esta bomba envía aceite a uno de los dos latiguillos del circuito. Según el sentido en el que gire el volante, el aceite llega a un lado u otro del cilindro.
Dentro del cilindro, el aceite empuja un pistón. Como este pistón está unido a un vástago, el vástago se desplaza. Si sale, empuja el brazo de dirección. Si entra, tira de ese mismo brazo. Después, el brazo de dirección hace pivotar el motor fueraborda o actúa sobre el sistema de gobierno.
¿Por qué hay dos latiguillos en una dirección hidráulica de barco?
Los dos latiguillos sirven para enviar el aceite hacia dos lados diferentes del cilindro. Cuando gira en un sentido, la bomba pone un primer latiguillo en presión. Cuando gira en el otro sentido, pone en presión el otro latiguillo.
No hay que imaginar dos cilindros o dos mecanismos separados. Son simplemente dos caminos de aceite que permiten empujar el pistón en un sentido o en el otro. El aceite del otro lado vuelve al circuito.
¿Por qué el aceite siempre empuja el mismo pistón?
En el cilindro hay un pistón central. El aceite puede llegar a un lado u otro de este pistón. En ambos casos, empuja: simplemente empuja desde un lado diferente.
Cuando se dice que el vástago “tira” del brazo de dirección, no significa que el aceite tire. Significa que el aceite empuja el pistón en el sentido contrario, lo que hace entrar el vástago y tira mecánicamente del brazo al que está conectado.
¿Cómo hace pivotar el motor el vástago del cilindro?
El vástago del cilindro está conectado a un brazo de dirección o a una pieza de unión. Cuando el vástago sale, empuja este brazo. Cuando entra, tira de ese mismo brazo.
En un motor fueraborda, este brazo hace pivotar el motor alrededor de su eje de dirección. Por tanto, el vástago no hace girar el barco por sí solo: actúa sobre una pieza mecánica que orienta el motor. En un inboard, la lógica es diferente, ya que el cilindro actúa más bien sobre la caña o el timón.
¿Por qué el aceite permite transmitir el esfuerzo?
El aceite se comprime muy poco. Cuando la bomba lo empuja dentro de un latiguillo, transmite el esfuerzo hasta el cilindro de forma eficaz. Este principio permite reducir el esfuerzo en el volante.
En cambio, el aire sí se comprime. Por eso, las burbujas de aire en el circuito pueden hacer que la dirección resulte blanda, irregular o imprecisa.
¿Cuál es el papel del número de vueltas de volante?
Una bomba hidráulica envía un determinado volumen de aceite en cada vuelta de volante. El cilindro también tiene un volumen interno que debe llenarse para ir de un tope al otro.
Cuanto más aceite desplaza la bomba en cada vuelta, menos hay que girar el volante. Cuanto más voluminoso es el cilindro, más aceite hay que desplazar. Por tanto, el número de vueltas de volante depende del dimensionamiento entre la bomba y el cilindro.
A recordar: no hay dos pistones ni dos vástagos. Hay un solo cilindro, un solo pistón y un solo vástago. La diferencia viene únicamente del lado por el que se envía el aceite.
¿Cuáles son las piezas de una dirección hidráulica de barco?
Un sistema de dirección hidráulica de barco se basa en varias piezas, cada una con una función precisa. El volante da la orden, la bomba desplaza el aceite, los latiguillos transportan ese aceite, el cilindro transforma la presión en movimiento, y luego el vástago y el brazo de dirección transmiten ese movimiento al motor o al timón.
¿Para qué sirve la bomba hidráulica?
La bomba hidráulica suele estar situada detrás del volante o de la rueda de timón. Sirve para poner el aceite en movimiento y enviarlo al latiguillo correcto según el sentido en el que se gira.
Si necesita sustituir esta pieza, puede consultar la categoría bomba de dirección barco.
¿Para qué sirve el cilindro de dirección?
El cilindro recibe el aceite a presión y transforma esta presión en movimiento mecánico. En su interior, el pistón se desplaza y arrastra el vástago.
En un fueraborda, el cilindro actúa sobre el brazo de dirección del motor. En un inboard, actúa más bien sobre la caña o el timón. Puede encontrar piezas adecuadas en la categoría cilindro de dirección hidráulica.
¿Para qué sirven el pistón y el vástago del cilindro?
El pistón es la pieza empujada por el aceite. Se desplaza dentro del cilindro según el lado por el que llega la presión.
El vástago está unido al pistón. Cuando el pistón se mueve, el vástago sale o entra. Después transmite este movimiento al brazo de dirección o a la pieza de unión.
¿Para qué sirven los latiguillos hidráulicos?
Los latiguillos hidráulicos transportan el aceite entre la bomba y el cilindro. Deben resistir la presión, estar correctamente conectados y mantenerse en buen estado.
Un latiguillo agrietado, mal apretado o desgastado puede provocar una fuga de aceite y alterar la dirección. DAM Marine ofrece, entre otros productos, latiguillos hidráulicos para barco.
¿Por qué hay que utilizar un aceite hidráulico adecuado?
El aceite hidráulico sirve para transmitir la presión dentro del circuito. Un aceite inadecuado puede afectar a la fluidez, dañar algunas juntas o hacer que la dirección sea menos precisa.
Por ello, es importante respetar las recomendaciones del fabricante y evitar mezclas no adecuadas.
¿Qué es el brazo de dirección?
El brazo de dirección es la pieza que recibe el movimiento del vástago del cilindro. Cuando el vástago empuja o tira de este brazo, hace pivotar el motor fueraborda alrededor de su eje.
Esta pieza de unión es esencial, porque transforma el movimiento lineal del vástago en un movimiento de pivotamiento del motor.
¿Cuáles son los diferentes tipos de dirección en un barco?
La dirección hidráulica de barco es uno de los sistemas más cómodos, pero no es el único. Según el tamaño del barco, la potencia del motor, el tipo de propulsión y el uso, también se pueden encontrar direcciones mecánicas por cable, direcciones eléctricas o sistemas electrohidráulicos.
¿Cuándo elegir una dirección hidráulica de barco?
Una dirección hidráulica es especialmente adecuada para barcos a motor potentes, fuerabordas de potencia media o elevada, barcos pesados e instalaciones donde el paso de un cable mecánico sería complicado.
También resulta interesante cuando se busca más comodidad al volante o cuando se necesitan varios puestos de gobierno.
¿Cómo funciona una dirección mecánica por cable?
Una dirección mecánica funciona con un cable. El volante acciona una caja de dirección, que empuja o tira del cable. Este cable actúa después sobre el motor o sobre el sistema de gobierno.
Es una solución sencilla, económica y a menudo suficiente para potencias pequeñas. En cambio, puede volverse más dura o menos cómoda con motores más potentes.
¿Cómo funciona una dirección eléctrica o electrohidráulica?
Una dirección eléctrica o electrohidráulica utiliza una asistencia eléctrica, una bomba o un motor eléctrico para ayudar al piloto.
Estos sistemas suelen asociarse a grandes motorizaciones, barcos modernos, joysticks, pilotos automáticos o instalaciones de gobierno avanzadas.
¿Qué diferencia hay entre dirección hidráulica, mecánica y eléctrica?
La dirección mecánica es sencilla y económica. La dirección hidráulica aporta más comodidad y soporta mejor los esfuerzos importantes. La dirección eléctrica o electrohidráulica añade una asistencia más moderna.
La elección también depende del tipo de propulsión instalada a bordo. Para entender mejor estas configuraciones, puede consultar nuestro artículo sobre la elección entre un motor inboard y fueraborda.
¿Qué relación tiene con la caña o la rueda de timón?
La caña actúa directamente sobre el timón o el motor en algunos montajes simples. La rueda de timón, por su parte, utiliza un mecanismo intermedio: cable, circuito hidráulico o asistencia.
Para situar mejor estos elementos a bordo, también puede leer nuestra guía sobre la anatomía de un barco.
¿Es adecuada una dirección hidráulica de barco para un fueraborda?
Sí, la dirección hidráulica es muy común en motores fueraborda, sobre todo cuando aumenta la potencia. En un fueraborda, el motor está montado de manera que puede pivotar a izquierda o derecha. Por tanto, el cilindro actúa sobre un brazo de dirección fijado al motor, lo que permite orientar el conjunto.
¿Por qué la potencia del motor influye en la elección de la dirección?
Cuanto más potente es un motor, mayores pueden ser los esfuerzos transmitidos a la dirección. Una dirección mecánica puede entonces volverse dura, especialmente a ciertas velocidades o con determinados ajustes.
Búsquedas como dirección hidráulica barco 100CV, dirección hidráulica barco 115CV o dirección hidráulica barco 150CV muestran claramente que la potencia del motor forma parte de los criterios de elección. Para profundizar en la motorización, puede consultar nuestra guía sobre el funcionamiento de un motor de barco de gasolina.
¿Qué papel juega el par de la hélice?
La hélice no forma parte del sistema de dirección hidráulica, pero su rotación puede crear esfuerzos que se sienten en la dirección. Estos esfuerzos varían según la potencia, la velocidad, el sentido de giro y la configuración del barco.
En algunos montajes bimotor con contrarrotación, estos efectos pueden equilibrarse parcialmente.
¿El motor fueraborda pivota con la hélice?
En un fueraborda, la dirección hace pivotar todo el conjunto orientable del motor. La hélice no cambia su manera de funcionar: sigue girando normalmente.
Lo que cambia es la orientación del motor, y por tanto el eje en el que se dirige el empuje. Para entender mejor este punto, puede leer nuestro artículo sobre el funcionamiento de una hélice de barco.
¿También sirve una dirección hidráulica de barco para un inboard?
Sí, una dirección hidráulica también puede utilizarse en un barco inboard. En este caso, el motor no pivota como un fueraborda. Permanece fijo dentro del barco. La dirección actúa generalmente sobre la caña o sobre el timón.
¿Cómo actúa la dirección sobre un timón?
En un inboard, el cilindro hidráulico desplaza una pieza conectada al timón. Después, el timón pivota para desviar el flujo de agua y orientar el barco.
En muchas unidades inboard, especialmente barcos más pesados o destinados a la travesía, la motorización diésel es frecuente. Puede completar la lectura con nuestro artículo sobre el funcionamiento de un motor diésel marino.
¿Qué criterios cuentan en un barco inboard?
En un inboard, el dimensionamiento depende especialmente de la superficie del timón, de su compensación, de la velocidad del barco, del peso de la unidad y del tipo de navegación.
El cilindro debe estar adaptado al esfuerzo necesario para orientar correctamente el timón.
¿Por qué es importante la diferencia entre fueraborda e inboard?
En un fueraborda, la dirección orienta el motor. En un inboard, actúa más bien sobre el timón. El resultado es el mismo para el piloto, pero el mecanismo final no actúa sobre la misma pieza.
Esta diferencia explica por qué hay que elegir piezas adaptadas a la configuración del barco.
¿Cuáles son las ventajas de una dirección hidráulica de barco?
La dirección hidráulica se aprecia porque aporta comodidad, suavidad y una mayor capacidad para transmitir esfuerzos importantes. Es especialmente útil en barcos potentes, pesados o equipados con varios puestos de gobierno.
¿Por qué la dirección hidráulica requiere menos esfuerzo?
El sistema hidráulico permite transmitir el esfuerzo gracias al aceite a presión. Por tanto, el piloto no tiene que compensar directamente todos los esfuerzos mecánicos del motor o del timón.
El volante se vuelve más agradable de manejar, especialmente durante las maniobras o con motorizaciones más potentes.
¿Por qué facilita la instalación a bordo?
Los latiguillos hidráulicos pueden seguir recorridos más flexibles que un cable mecánico. Esto facilita a veces la instalación en cascos complejos, barcos con consola desplazada o puestos de gobierno alejados.
No obstante, hay que respetar los radios de curvatura, las longitudes y las recomendaciones del fabricante.
¿Por qué permite varios puestos de gobierno?
Una dirección hidráulica puede adaptarse a varios puestos de gobierno, por ejemplo en una lancha con flybridge, un puesto interior/exterior o un catamarán.
El principio sigue siendo el mismo: cada puesto debe permitir poner el aceite en movimiento dentro del circuito.
¿Cuáles son los límites de una dirección hidráulica de barco?
La dirección hidráulica es cómoda, pero requiere un montaje cuidadoso y un mantenimiento regular. Como cualquier circuito hidráulico, depende de la estanqueidad, de la calidad del aceite, del estado de los latiguillos y de la ausencia de aire en el circuito.
¿Por qué cuesta más que una dirección mecánica?
Una dirección hidráulica incluye más componentes: bomba, cilindro, latiguillos, racores, aceite y, a veces, kit completo o asistencia. Por ello, su coste suele ser superior al de una dirección mecánica por cable.
A cambio, aporta más comodidad y soporta mejor los esfuerzos importantes.
¿Por qué son importantes la purga y el mantenimiento?
Si queda aire en el circuito, la dirección puede volverse blanda, imprecisa o dar sensación de retardo. Una buena purga permite recuperar un funcionamiento más claro.
También hay que vigilar las fugas, el nivel de aceite, los racores y el estado de los latiguillos.
¿Por qué puede ser diferente la sensación en la rueda de timón?
En algunos barcos, especialmente veleros, la dirección hidráulica puede ofrecer menos retorno de sensación que un sistema mecánico directo.
No es necesariamente un defecto, pero debe tenerse en cuenta según el tipo de navegación buscado.
¿Por qué una dirección hidráulica de barco se endurece?
Una dirección hidráulica de barco dura puede tener varias causas. El problema puede venir del nivel de aceite, de la presencia de aire en el circuito, de un cilindro en mal estado, de un latiguillo dañado o de una articulación agarrotada.
¿El nivel de aceite es insuficiente?
La falta de aceite puede impedir que el circuito funcione correctamente. La bomba puede tener dificultades para enviar la presión necesaria hasta el cilindro.
Comprobar el nivel de aceite es, por tanto, uno de los primeros reflejos que hay que tener si la dirección está anormalmente dura.
¿Puede haber aire en el circuito?
Sí. El aire se comprime, a diferencia del aceite. Si hay burbujas, una parte del esfuerzo en el volante sirve para comprimir el aire en lugar de desplazar correctamente el pistón.
El resultado puede ser una dirección imprecisa, blanda, dura por momentos o irregular.
¿El cilindro o las articulaciones pueden estar agarrotados?
Sí. Un cilindro sucio, un vástago dañado, un eje seco o una articulación agarrotada pueden crear puntos duros.
Hay que inspeccionar el cilindro, los ejes, las fijaciones, el brazo de dirección y todas las piezas mecánicas relacionadas con el movimiento.
¿Por qué una dirección hidráulica de barco gira en vacío?
Una dirección hidráulica de barco que gira en vacío suele indicar que la presión ya no se transmite correctamente. El volante puede girar sin que el motor o el timón respondan con normalidad. Este síntoma debe tomarse en serio, ya que afecta directamente a la capacidad de dirigir el barco.
¿Una purga mal hecha puede provocar este problema?
Sí. Si queda aire en el circuito, el volante puede dar una sensación de vacío o de retraso en la respuesta.
La purga sirve precisamente para expulsar esas burbujas y permitir que el aceite transmita correctamente la presión hasta el cilindro.
¿Una fuga puede despresurizar el circuito?
Sí. Una fuga de aceite puede impedir que la presión se transmita correctamente. El cilindro recibe entonces menos presión, o incluso no recibe suficiente presión para desplazar el pistón.
Hay que buscar restos de aceite alrededor de la bomba, los racores, los latiguillos y el cilindro.
¿Cuándo hay que revisar los racores y los latiguillos?
Hay que revisarlos en cuanto la dirección se vuelva imprecisa, dura, blanda o presente un tiempo muerto en el volante.
Los racores cónicos, los latiguillos de alta presión y las zonas de conexión deben permanecer limpios, bien apretados y sin fugas visibles.
¿Cómo purgar una dirección hidráulica de barco?
La purga de una dirección hidráulica de barco consiste en eliminar el aire presente en el circuito. Es una operación importante después de un montaje, una sustitución de pieza, una fuga o una intervención en el circuito hidráulico.
¿Por qué hay que expulsar las burbujas de aire?
El aire se comprime, a diferencia del aceite. Si quedan burbujas en el circuito, la presión transmitida al cilindro es menos eficaz.
La dirección puede entonces volverse blanda, imprecisa o dar la impresión de que el volante gira en vacío.
¿Dónde se llena el circuito?
El llenado se realiza generalmente a nivel de la bomba, es decir, cerca del volante o de la rueda de timón.
Después, el aceite circula por los latiguillos hasta el cilindro, donde el aire debe evacuarse según el procedimiento previsto por el fabricante.
¿Cuándo conviene acudir a un profesional?
Es preferible hacer revisar el sistema si el circuito tiene fugas, si la dirección responde mal, si el motor es potente o si el montaje es complejo.
Una dirección mal purgada o mal montada puede comprometer la seguridad del gobierno.
¿Cómo mantener una dirección hidráulica de barco?
El mantenimiento de una dirección hidráulica consiste sobre todo en vigilar el estado del circuito: nivel de aceite, fugas, latiguillos, racores, cilindro, vástago y articulaciones. Estos controles son especialmente importantes antes de la temporada, antes de una navegación larga o después de un periodo de inmovilización.
Durante una revisión general, también es útil comprobar otros sistemas esenciales del barco, como el funcionamiento del circuito de refrigeración de un barco, el funcionamiento del circuito de combustible de un barco o el estado de la batería. Nuestra guía sobre el mantenimiento de una batería de barco puede completar estas comprobaciones.
¿Qué controles realizar regularmente?
Controle el nivel de aceite, los rastros de fuga, el estado de los latiguillos, los racores, el movimiento del cilindro, el vástago, el juego en el volante y el estado del brazo de dirección.
Una resistencia anormal, un ruido, un juego excesivo o una fuga visible deben llevar a una inspección más profunda.
¿Cuándo sustituir una pieza del sistema?
Un latiguillo agrietado, un racor con fuga, un cilindro agarrotado, una bomba fatigada o un aceite contaminado pueden justificar una sustitución.
Es mejor intervenir antes de que un síntoma leve se convierta en un verdadero problema de dirección durante la navegación.
¿Qué piezas elegir para una dirección hidráulica de barco?
La elección depende del tipo de barco, de la potencia del motor, del montaje fueraborda o inboard, de la longitud de los latiguillos y de las recomendaciones del fabricante.
Para un conjunto completo, puede consultar un kit de dirección hidráulica fueraborda adaptado a altas potencias.
Piezas útiles para una dirección hidráulica de barco:
Tabla resumen: entender la dirección hidráulica de barco
| Elemento | Función | Qué vigilar |
|---|---|---|
| Volante / rueda de timón | Da la orden de dirección y acciona la bomba. | Juego, resistencia, sensación anormal. |
| Bomba hidráulica | Envía el aceite al latiguillo correcto según el sentido del volante. | Nivel de aceite, fuga, desgaste. |
| Latiguillos hidráulicos | Transportan el aceite a presión entre la bomba y el cilindro. | Desgaste, grietas, racores, fugas. |
| Cilindro | Transforma la presión del aceite en movimiento mecánico. | Fuga, agarrotamiento, vástago dañado. |
| Pistón | Es empujado por el aceite de un lado u otro. | Respuesta del cilindro, movimiento irregular. |
| Vástago | Empuja o tira del brazo de dirección. | Juego, corrosión, fijación. |
| Brazo de dirección | Hace pivotar el motor o actúa sobre el sistema de gobierno. | Articulaciones, ejes, apriete. |
| Aceite hidráulico | Transmite el esfuerzo dentro del circuito. | Calidad, nivel, contaminación. |
| Purga | Permite expulsar el aire del circuito. | Burbujas de aire, dirección blanda o imprecisa. |
FAQ sobre la dirección hidráulica de barco
¿Qué aceite utilizar para una dirección hidráulica de barco?
Hay que utilizar un aceite hidráulico compatible con el sistema de dirección instalado a bordo. Lo más seguro es seguir la recomendación del fabricante de la bomba o del cilindro. Un aceite inadecuado puede afectar a la fluidez del circuito o dañar algunas juntas.
¿Se puede instalar una dirección hidráulica de barco uno mismo?
Es posible si se tienen las competencias necesarias, los racores adecuados, las longitudes correctas de latiguillos y el procedimiento de purga adaptado. En caso de duda, especialmente con un motor potente, es preferible acudir a un profesional.
¿Es obligatoria una dirección hidráulica en un motor potente?
No siempre es estrictamente obligatoria, pero suele ser muy recomendable cuando aumenta la potencia o cuando la dirección mecánica se vuelve demasiado dura. La elección depende de la potencia, del tipo de barco, del uso y de las recomendaciones del fabricante.
¿Cuántas vueltas de volante hacen falta en una dirección hidráulica?
El número de vueltas depende del volumen de la bomba y del volumen del cilindro. Una bomba que desplaza más aceite en cada vuelta permite generalmente reducir el número de vueltas necesarias entre los dos topes.
¿Se puede conectar un piloto automático a una dirección hidráulica?
Sí, algunos pilotos automáticos pueden conectarse a una dirección hidráulica con una bomba adaptada al circuito. El montaje debe ser compatible con el barco, el cilindro y el sistema de gobierno.
¿Cuál es la vida útil de una dirección hidráulica de barco?
Depende de la calidad del material, del entorno marino, del mantenimiento, del estado de los latiguillos y de la frecuencia de uso. Un control regular de las fugas, del aceite, del cilindro y de los racores permite prolongar su vida útil.
¿Qué otros equipos revisar antes de salir al mar?
La dirección forma parte de los elementos esenciales que hay que revisar antes de salir, pero también hay que comprobar los equipos de seguridad y comunicación. Puede consultar nuestras guías sobre los equipos de seguridad que debe llevar en su barco y sobre el funcionamiento de una radio VHF marina.
