¿Necesita encontrar una hélice adecuada o una pieza de montaje?
Diámetro, paso, giro, buje, ánodos: DAM Marine le ayuda a elegir e instalar con seguridad.
¿Desea entender el funcionamiento de una hélice de barco sin perderse en explicaciones demasiado técnicas? Una hélice no simplemente “atornilla” el agua: acelera una masa de agua hacia atrás y crea un empuje que hace avanzar el barco. En esta guía verá el principio, los parámetros clave, el sentido de giro y los principales fenómenos que influyen en el rendimiento.
El funcionamiento de una hélice de barco se basa en una rotación transformada en empuje. La hélice acelera el agua hacia atrás, lo que empuja el barco hacia delante. El paso, el diámetro y el número de palas influyen en la tracción, la velocidad y el régimen del motor. La ventilación, la cavitación, el deslizamiento y las vibraciones explican gran parte de las pérdidas de rendimiento.
¿Cuál es el principio de funcionamiento de una hélice de barco?
El principio es sencillo: una hélice transforma una rotación, suministrada por el motor mediante una cola, un saildrive o una línea de eje, en empuje. Para conseguirlo, “toma” el agua y la acelera hacia atrás. Como reacción, el barco recibe una fuerza hacia delante.
Por eso una hélice no sirve únicamente para hacer avanzar el barco. También participa en las maniobras, la marcha atrás, el planeo en algunos barcos planeadores y el mantenimiento de una velocidad estable pese al mar, la carga o la corriente. Para situar la hélice dentro del conjunto motor-transmisión-casco, puede consultar la guía sobre el funcionamiento del sistema de propulsión de un barco. Para ampliar la lógica general, la guía sobre el funcionamiento general de un barco también ayuda a relacionar casco, motor, transmisión y equipos de a bordo.
Si desea visualizar las principales zonas de un barco, desde el casco hasta los elementos de propulsión, la guía Anatomía de un barco complementa muy bien esta lectura.
¿Cómo crea empuje una hélice?
Una hélice crea empuje porque cada pala actúa como un perfil hidrodinámico. Al girar, la pala impone al agua una trayectoria y una velocidad. Esta acción crea una diferencia de presión entre las dos caras de la pala, lo que genera una fuerza útil para propulsar el barco.
También puede explicarse por acción-reacción: si la hélice acelera una masa de agua hacia atrás, el barco recibe una fuerza hacia delante. Ambas explicaciones se complementan: la presión explica cómo la pala crea la fuerza, mientras que la acción-reacción explica por qué avanza el barco.

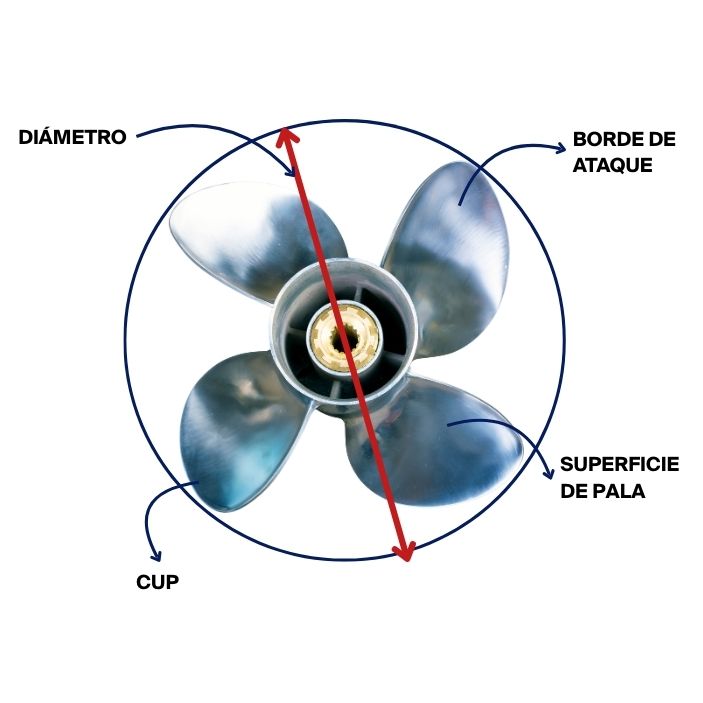

¿Qué esquema permite visualizar el funcionamiento de una hélice?
Un esquema útil debe mostrar tres ideas: la hélice gira, el agua se acelera hacia atrás y el barco recibe un empuje hacia delante. Este visual también ayuda a comprender por qué una hélice puede remover el agua sin hacer avanzar correctamente el barco cuando el flujo está perturbado o el deslizamiento es demasiado importante.
¿Qué parámetros cambian el comportamiento de una hélice de barco?
El comportamiento de una hélice depende sobre todo del diámetro, el paso y el número de palas. Estos tres parámetros influyen directamente en la tracción, la capacidad de alcanzar revoluciones, la velocidad buscada y la regularidad del empuje.
¿Para qué sirve el diámetro?
El diámetro corresponde al tamaño global de la hélice, de una punta de pala a la otra. Cuanto mayor es, más cantidad de agua trabaja la hélice, con un empuje a menudo más fuerte a igual régimen.
¿Qué significa el paso o pitch?
El paso es la distancia teórica recorrida en una vuelta, como si la hélice avanzara en un sólido. Un paso mayor busca más velocidad, pero también requiere más potencia para ser arrastrado correctamente. La elección de la hélice está por tanto ligada a elegir un motor para su embarcación, para mantener coherencia entre potencia, carga y uso.
¿Por qué importa el número de palas?
El número de palas actúa sobre el agarre, la regularidad del empuje y el comportamiento con carga. Una hélice de 3 palas suele ser polivalente, mientras que una de 4 palas puede mejorar la tracción y el agarre en determinadas condiciones.
Otros elementos también influyen: rake, es decir, la inclinación de las palas hacia atrás, el cup, pequeño reborde en el borde de salida, y la superficie de pala. Estos detalles explican por qué dos hélices similares sobre el papel pueden ofrecer sensaciones diferentes en el agua.
Por el contrario, una hélice con un paso demasiado alto puede hacer que el motor fuerce a bajo o medio régimen. Si su motor se cala bajo carga o pierde el ralentí después de una aceleración, el problema no siempre procede únicamente de la hélice: la guía Motor de barco que se cala: diagnóstico y soluciones puede ayudar a ampliar el diagnóstico.
¿Cómo leer el marcado de una hélice?
El marcado más habitual indica el diámetro x paso. Por ejemplo, una hélice marcada 13 3/4 x 15 tiene un diámetro de 13,75 pulgadas y un paso de 15 pulgadas. Esta lectura ya ofrece una buena indicación de su lógica de funcionamiento: un paso más alto busca velocidad, mientras que un diámetro mayor favorece la cantidad de agua trabajada.
Según el modelo, el marcado también puede indicar el sentido de giro, el material, el buje compatible o ciertas características de la pala. Si duda entre varias referencias, compruebe siempre la compatibilidad con su motor, su cola y su uso. El número de serie del motor también puede ayudar a encontrar referencias compatibles.
¿Necesita identificar una hélice o una configuración de montaje?
Encuentre hélices, kits de montaje y accesorios compatibles con su instalación.
¿En qué sentido gira una hélice de barco?
Una hélice puede ser de giro a derechas o a izquierdas. Esta diferencia influye sobre todo en el comportamiento a baja velocidad, en marcha atrás y en montajes bimotor. En un barco equipado con dos motores, las hélices que giran en sentidos opuestos pueden reducir ciertos efectos parásitos y mejorar la estabilidad direccional.
En marcha avante, la hélice está diseñada para empujar el agua hacia atrás con eficacia. En marcha atrás, produce un empuje inverso, pero con más turbulencias y a menudo con menor rendimiento. Esta es una de las razones por las que un barco puede ser menos preciso retrocediendo que avanzando.
El tipo de motorización también influye en la ubicación de la hélice y en la forma en que se transmite el empuje. Para comparar las arquitecturas más habituales, puede leer la guía elegir entre un motor intraborda y fueraborda.
¿Por qué un barco se desplaza lateralmente en marcha atrás?
Un barco puede desplazarse lateralmente en marcha atrás por el efecto de paso, también llamado prop walk. Este fenómeno corresponde a una tendencia lateral generada por la hélice, sobre todo a bajo régimen y cuando el flujo de agua alrededor de la hélice está perturbado por el casco, la quilla, el timón o el ángulo de transmisión.
No es necesariamente un defecto. En maniobra, un navegante experimentado puede incluso utilizar este efecto para colocar la popa del barco durante un atraque o una marcha atrás en un espacio reducido. Para asegurar cada atraque, controlar el efecto de paso completa naturalmente los buenos hábitos de amarre.
¿Cómo estimar el rendimiento de una hélice con el deslizamiento?
El rendimiento de una hélice no se limita a saber si el barco avanza. Entre la teoría y la realidad siempre existe una diferencia: es el deslizamiento. Corresponde a la diferencia entre la distancia teórica recorrida gracias al paso de la hélice y la distancia realmente medida en el agua.
- Anote el régimen del motor y la relación de reducción.
- Calcule el régimen del eje de la hélice: RPM hélice = RPM motor / relación.
- Estime la velocidad teórica a partir del paso.
- Compare esta velocidad con la velocidad GPS real.
- Deslizamiento (%) = (V teórica − V GPS) / V teórica × 100.
Si la velocidad GPS es muy inferior a la teórica, hay que buscar una causa: hélice dañada, paso incorrecto, ventilación, cavitación, mal ajuste del trim, carga excesiva o casco sucio. Una hélice adecuada también puede contribuir a una navegación más eficiente; para ampliar el tema, consulte la guía cómo consumir menos combustible a bordo.
Si tiene sobre todo la sensación de que el barco ya no avanza como antes a un régimen comparable, el diagnóstico no debe detenerse en la hélice. La guía Pérdida de potencia del motor de barco: causas y soluciones detalla otras pistas posibles.
¿Por qué ventila una hélice?
La ventilación se produce cuando la hélice aspira aire o gases en lugar de trabajar en agua densa y continua. El síntoma suele ser claro: el motor sube de revoluciones, pero el barco no acelera correctamente. La hélice se descuelga y pierde agarre en el agua.
Las causas frecuentes son una altura de montaje demasiado elevada, un trim demasiado levantado, un giro cerrado a alta velocidad, mar formada o un flujo perturbado alrededor de la hélice. En un fueraborda o una cola, la placa antivientilación ayuda a mantener un flujo de agua más limpio hacia la hélice.
El ajuste del trim tiene por tanto un papel directo en el agarre y el rendimiento. Para profundizar en este punto, puede consultar la guía cómo utilizar el trim de un barco.
¿Va a desmontar o volver a montar una hélice?
Piense en las piezas periféricas: buje, separadores, tuercas, arandelas, grasa marina y protección anticorrosión.
¿Qué provoca la cavitación de una hélice?
La cavitación es diferente de la ventilación. En este caso, la hélice crea zonas de presión tan baja que el agua forma burbujas de vapor. Estas burbujas implosionan después, lo que puede provocar ruido, vibraciones, pérdida de rendimiento y erosión progresiva de las palas.
Una pala afectada por la cavitación puede presentar un aspecto picado, como si su superficie hubiera sido atacada. Las causas posibles son un paso inadecuado, una pala dañada, una carga demasiado alta o un flujo irregular. Las soluciones pasan por una hélice en buen estado, una elección de paso y diámetro más adecuada o una mejora de la alimentación de agua alrededor de las palas.
¿A qué profundidad debe trabajar la hélice?
No existe una profundidad universal. El objetivo es que la hélice trabaje en agua continua, sin aspirar aire, evitando al mismo tiempo un montaje innecesariamente bajo que aumentaría la resistencia. En fuerabordas y colas, se observa a menudo la posición de la placa antivientilación. En una línea de eje, la atención se centra más bien en la calidad del flujo entre el casco, el eje y la hélice.
Si el barco pierde agarre en un viraje, sube repentinamente de revoluciones o tiene dificultades para mantener una velocidad constante, la hélice puede estar recibiendo un flujo demasiado perturbado. Entonces hay que revisar el trim, la altura de montaje, la carga, el estado de la hélice y el entorno hidrodinámico alrededor de la propulsión.
¿Por qué puede vibrar una hélice de barco?
Una hélice puede vibrar porque está dañada, desequilibrada o mal montada, pero no solo por eso. También puede recibir agua irregular, cortada por el casco, un apéndice, un timón o una proximidad excesiva. Las palas sufren entonces variaciones de carga que se sienten en el barco.
En este caso, cambiar la hélice no siempre basta. Hay que entender si la vibración procede de la pala, del eje, de la cola, del motor o del flujo de agua. Para distinguir una vibración relacionada con la propulsión de una vibración del motor, puede consultar la guía Vibración del motor de barco: causas, diagnóstico y soluciones.
¿Cuáles son los principales tipos de hélices y en qué se diferencia su funcionamiento?
El principio sigue siendo el mismo para todas las hélices: acelerar el agua para generar empuje. Lo que cambia es la forma en que la hélice se adapta a la velocidad, la carga, la resistencia o el uso del barco.
¿Qué es una hélice fija?
Es la más habitual. Es simple, robusta y depende sobre todo de la buena elección entre diámetro, paso, número de palas y material.
¿Para qué sirve una hélice de paso variable?
Su paso puede cambiar para adaptarse mejor al régimen, la carga o la velocidad. Busca mantener una zona de funcionamiento más eficiente.
¿Por qué elegir una hélice plegable o de bandera?
Concierne sobre todo a los veleros. Su interés es reducir la resistencia a vela cuando la hélice no propulsa.
¿Cómo funciona una hélice con tobera?
Trabaja dentro de una tobera que canaliza el flujo. Esta configuración puede mejorar el empuje a baja velocidad, con compromisos según el barco.
¿Cuándo conviene revisar la elección de la hélice?
Cuando el motor no alcanza sus revoluciones, fuerza demasiado, vibra, ventila o consume de forma anormal, conviene comprobar el conjunto motor-hélice.
¿Qué recordar antes de elegir o diagnosticar una hélice?
Antes de elegir o diagnosticar una hélice, recuerde que el problema visible en el agua puede proceder de la propia hélice, pero también del montaje, del motor, de la carena, del trim o del estado general de la propulsión.
| Elemento | Lo que cambia | Señal a vigilar |
|---|---|---|
| Paso | Velocidad buscada y capacidad del motor para alcanzar revoluciones | Régimen demasiado bajo o demasiado alto a plena carga |
| Diámetro | Cantidad de agua trabajada y empuje disponible | Falta de tracción o salida laboriosa |
| Número de palas | Regularidad del empuje y agarre con carga | Agarre irregular o comportamiento inestable |
| Sentido de giro | Maniobras, marcha atrás y montaje bimotor | Barco que se desplaza lateralmente en marcha atrás |
| Ventilation | Pérdida de agarre por aire aspirado | Motor que sube de revoluciones sin aceleración |
| Cavitation | Pérdida de rendimiento, ruido y erosión de las palas | Palas picadas, vibraciones, ruido inusual |
| Deslizamiento | Diferencia entre teoría y velocidad real | Velocidad GPS muy inferior a la velocidad esperada |
- Una hélice funciona acelerando el agua hacia atrás: chorro trasero = empuje hacia delante.
- El paso influye en la velocidad buscada, el diámetro en la tracción y el número de palas en la regularidad.
- Ventilación = aire aspirado; cavitación = burbujas de vapor creadas por baja presión.
- Un buen diagnóstico siempre cruza la hélice, el motor, el montaje y las condiciones de navegación.
Para ampliar el tema por el lado del mantenimiento, la guía cómo mantener una hélice de barco detalla los buenos hábitos de control, limpieza y sustitución. Para la protección anticorrosión, consulte también la guía sobre los diferentes tipos de ánodos para barco. Durante la puesta en servicio, piense también en desinvernar un barco controlando la hélice, los ánodos y los elementos de fijación.
Preguntas frecuentes sobre el funcionamiento de una hélice de barco
¿Hay que engrasar algo al volver a montar una hélice?
Sí, según el montaje, es habitual aplicar una grasa adecuada en ciertas zonas para limitar el agarrotamiento y facilitar un futuro desmontaje. El objetivo es evitar el bloqueo por corrosión, sobre todo en medio marino. En caso de duda, siga las instrucciones del fabricante y la configuración de su eje o cola.
¿Por qué instalar ánodos cerca de la hélice?
Los ánodos contribuyen a la protección contra la corrosión galvánica. Se sacrifican en lugar de ciertas piezas metálicas expuestas. Hay que revisarlos regularmente, porque un ánodo demasiado consumido ya no protege correctamente.
¿Qué comprobar si la hélice se afloja?
Hay que comprobar el estado de la rosca, la presencia de las arandelas o separadores previstos, la tuerca, el pasador o el sistema de bloqueo, así como el par de apriete recomendado. Un montaje incompleto puede provocar un aflojamiento progresivo.
¿Para qué sirve un cono de hélice?
En algunos montajes, el cono participa en la sujeción y protección del conjunto. Se sustituye en caso de deformación, marcas importantes o durante una reparación en la que se desea asegurar el montaje.
¿Es útil llevar una hélice de repuesto a bordo?
Sí, sobre todo para navegaciones en zonas poco accesibles, en crucero o en pesca. Una hélice de repuesto puede evitar una inmovilización después de un golpe. También hay que prever los elementos de fijación adecuados y las herramientas necesarias para desmontar correctamente.
¿Cuál es la diferencia entre una hélice de propulsión y una hélice de propulsor de proa?
La hélice de propulsión sirve para desplazar el barco hacia delante o hacia atrás. La hélice de un propulsor de proa o de popa sirve más bien para producir un empuje lateral a baja velocidad y facilitar las maniobras.
