Partes del barco: todas las diferentes partes de un barco (con esquemas y definiciones sencillas)
¿Está descubriendo la náutica, o simplemente quiere poner las palabras adecuadas a lo que ve a bordo? Entre la proa, la popa, la carena, el francobordo, el espejo de popa o incluso la hélice, el vocabulario de las partes de un barco puede parecer confuso muy rápido. Sin embargo, identificar bien cada parte del barco es muy útil: para entender un manual, describir una avería, hacer una revisión de mantenimiento o pedir la pieza correcta. En esta guía, le explicamos claramente las diferentes zonas de un barco (motor fueraborda, intraborda y velero), con referencias visuales y definiciones accesibles.
- Las referencias indispensables: proa, popa, babor, estribor
- Casco y zonas del casco: carena, línea de flotación, francobordo
- Delante / detrás: roda, pie de roda, espejo de popa, plataforma de baño
- Cubierta y distribución: cockpit, puesto de gobierno, pasillos laterales
- Equipos de amarre: cintón, cornamusa, pasacabos
- Propulsión: fueraborda vs intraborda, unidad de transmisión, hélice, trim
- Parte sumergida: lo que hay que entender y vigilar
- Especificidades de un velero: mástil, aparejo, quilla, timón
- Mantenimiento: zonas sensibles y controles sencillos
- Tabla resumen de las diferentes partes de un barco
- FAQ

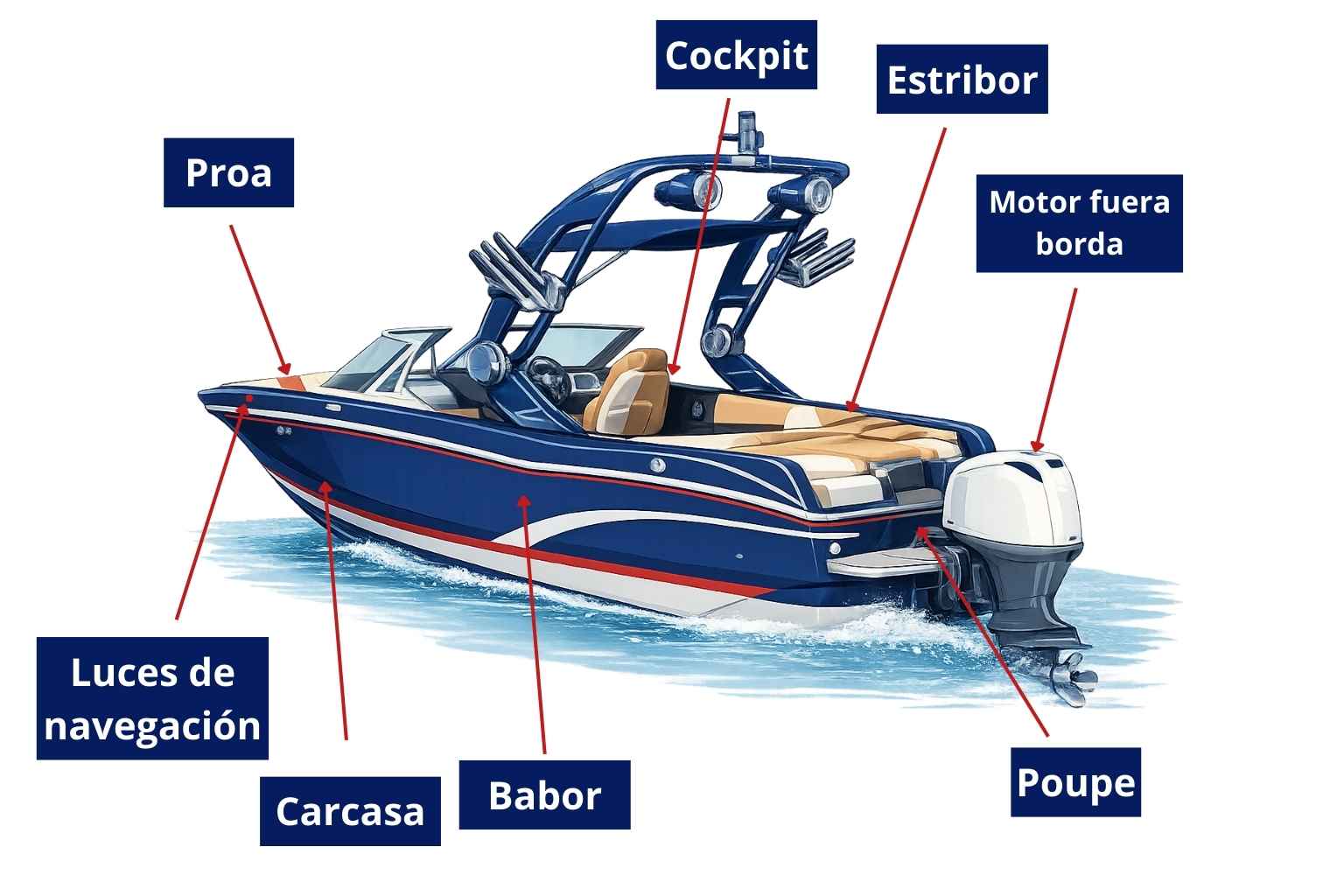

Los puntos de referencia indispensables: proa, popa, babor, estribor
Antes de entrar en el detalle de los equipos y de los elementos técnicos, es importante dominar las referencias básicas utilizadas en navegación. A diferencia del lenguaje cotidiano, en un barco no se usan las nociones de izquierda y derecha, porque varían según el sentido en el que uno se coloque.

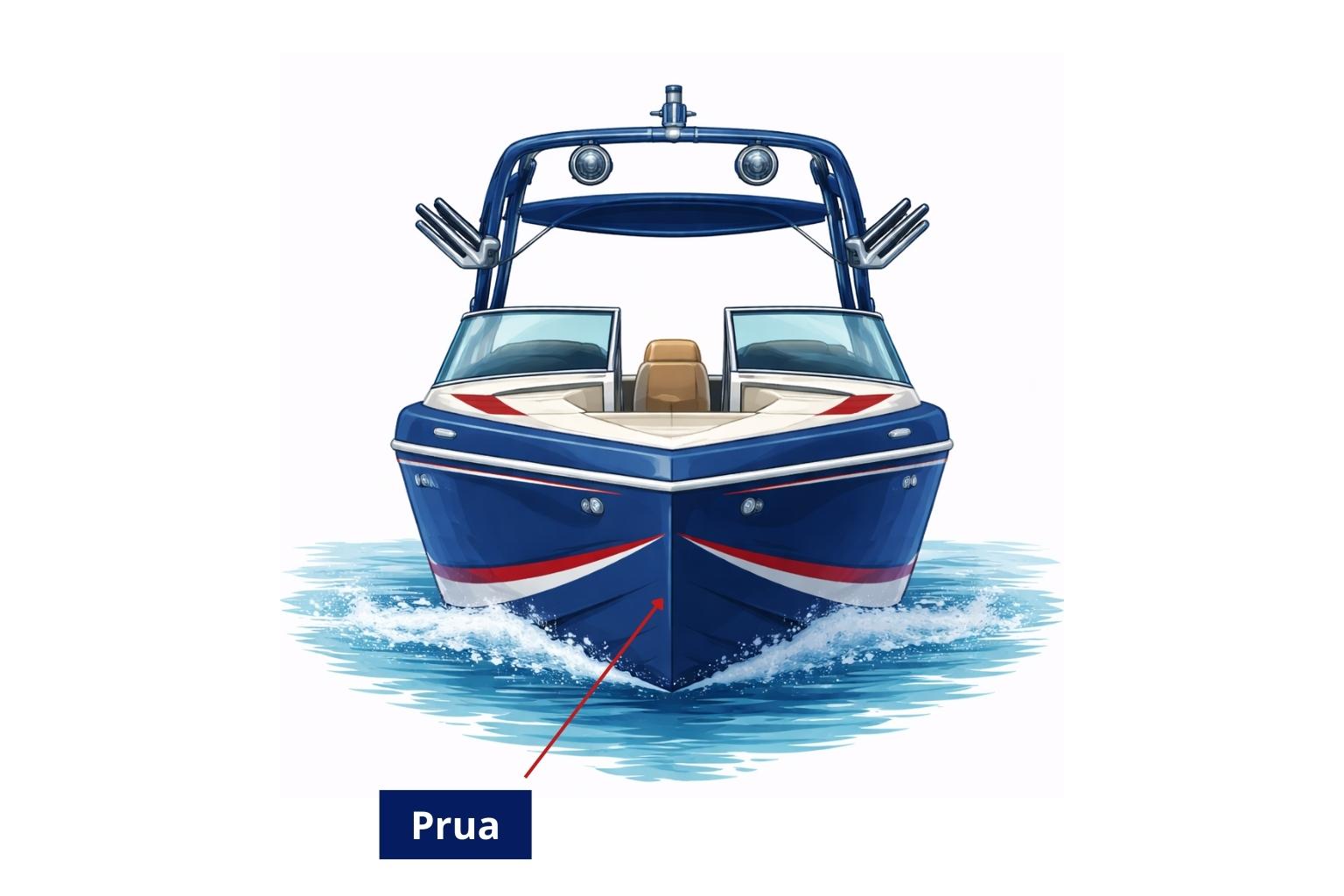

La proa corresponde a la parte delantera del barco. Es la zona que corta el agua cuando el barco avanza. En el lado opuesto, la popa designa la parte trasera, donde generalmente se encuentran el motor, el espejo de popa y la plataforma de baño.
Para los lados, uno se coloca siempre mirando hacia la proa. El lado izquierdo se llama babor, mientras que el lado derecho se llama estribor. Estos términos son universales y permiten evitar cualquier confusión durante las maniobras o los intercambios con otros navegantes.

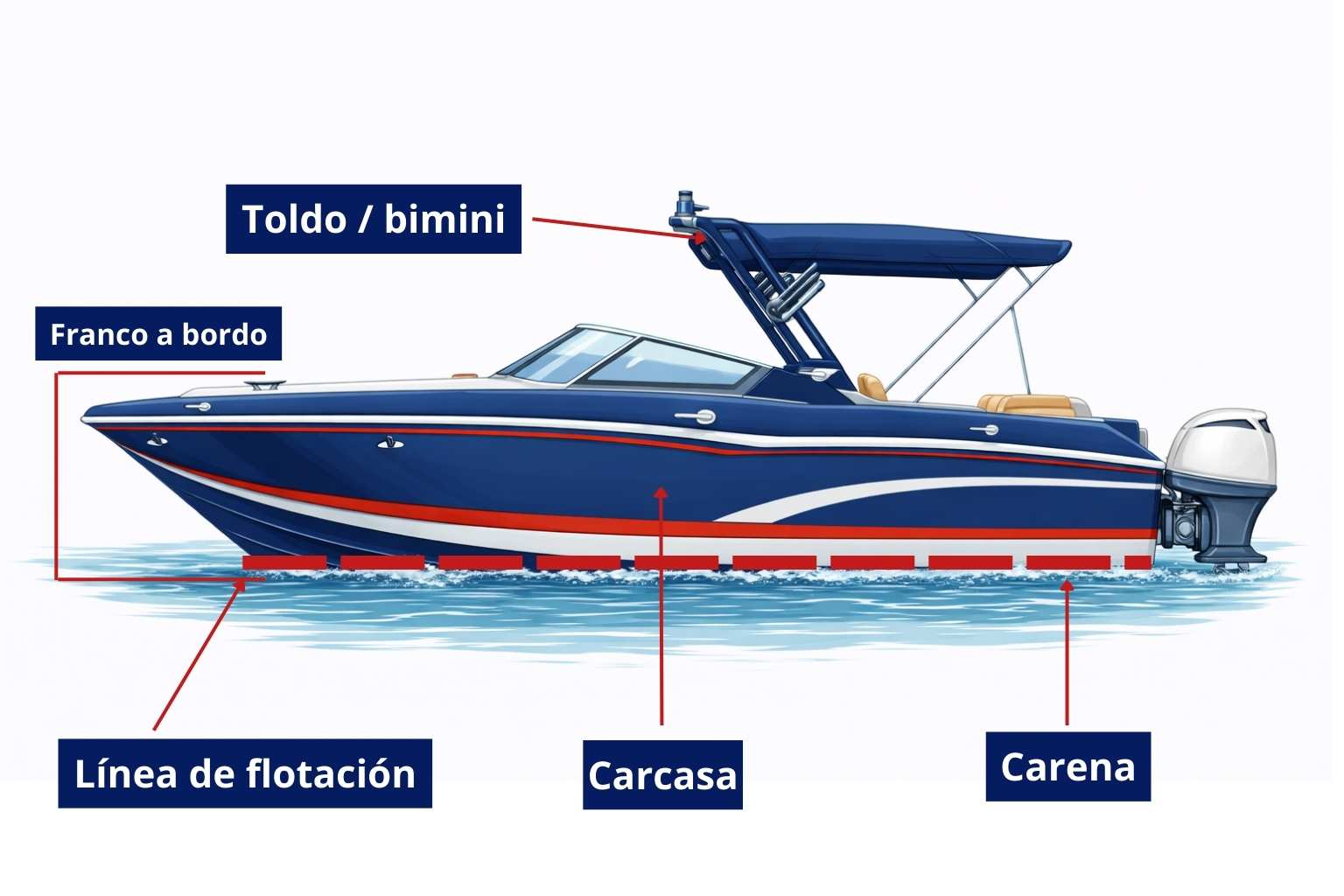

Casco y zonas del casco: carena, línea de flotación, francobordo
El casco es la estructura principal del barco. Asegura la flotabilidad, la estabilidad y la resistencia del conjunto. Según su posición con respecto al agua, se distinguen dos grandes zonas.
La obra muerta corresponde a la parte del casco situada por encima del agua, visible cuando el barco está parado. Está sometida a agresiones externas como el sol, la sal, los golpes contra el muelle o los roces con las defensas.
La obra viva designa la parte sumergida del casco. Es esta zona la que influye directamente en el comportamiento del barco en navegación.
La carena es la forma del casco por debajo de la línea de flotación. Desempeña un papel esencial en la navegación con mar, la estabilidad, la velocidad y el consumo de combustible. Una carena limpia y bien mantenida mejora claramente el rendimiento del barco.
La línea de flotación corresponde al límite entre la parte sumergida y la parte emergida del barco. Varía según la carga a bordo, el combustible y el equipamiento. El francobordo designa, por su parte, la altura del casco situada por encima de esa línea de flotación.
Delante / detrás: roda, pie de roda, espejo de popa, plataforma de baño
En la parte delantera del barco, la roda es la parte del casco que corta el agua. Forma parte de la proa y condiciona la manera en que el barco entra en la ola. En la zona baja delantera, en la unión entre la roda y la parte sumergida, a veces se habla del pie de roda. Esta zona está especialmente expuesta a roces y golpes.

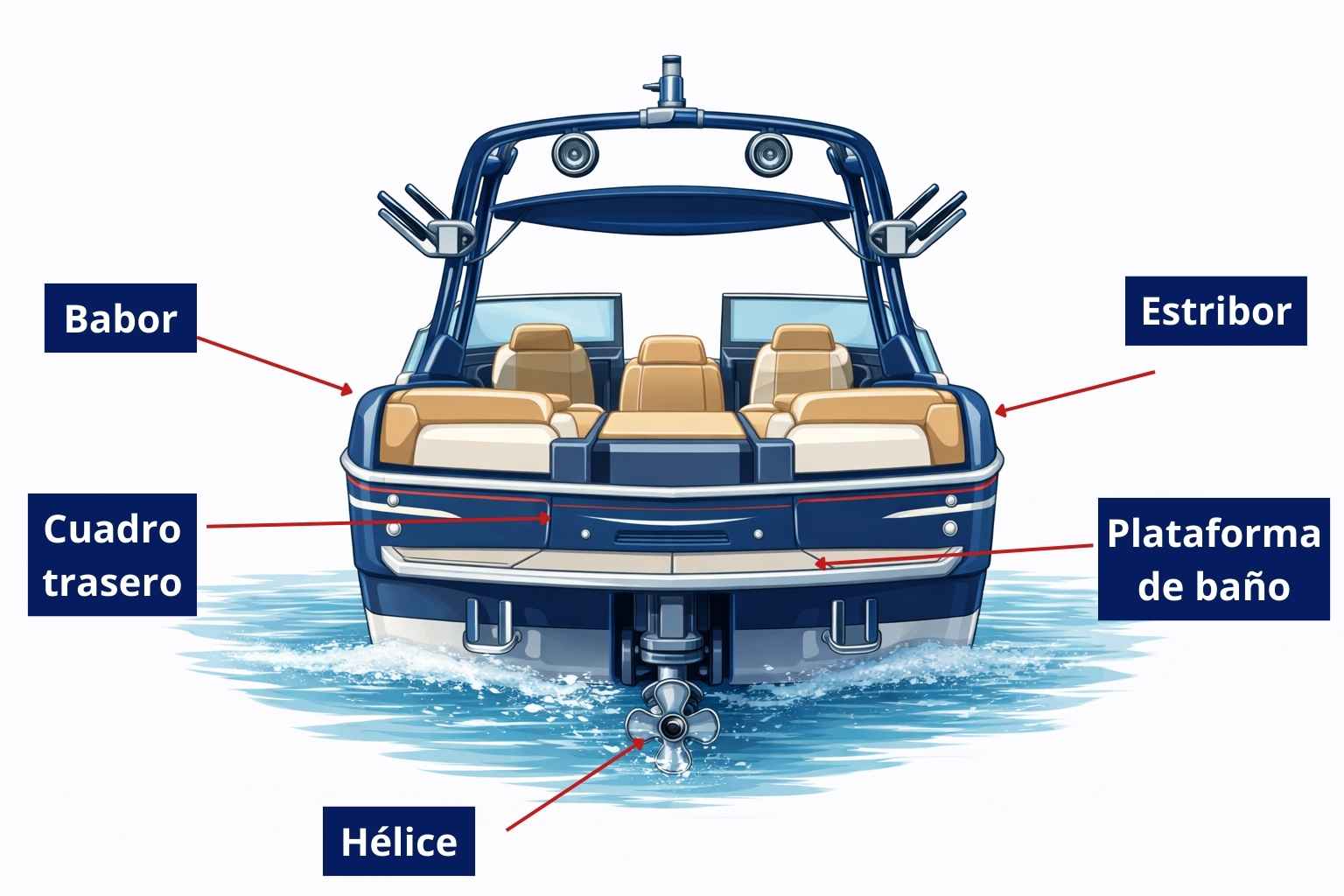

En la parte trasera, el espejo de popa es la cara vertical del casco. En un barco a motor fueraborda, el motor se fija directamente al espejo de popa. En un barco intraborda, esta zona suele albergar la plataforma de baño y diversos equipos técnicos.
La plataforma de baño es una extensión situada en la popa del barco. Facilita el acceso al agua, el baño y el embarque, y puede estar equipada con una escalera o una ducha de cubierta.
Puente y equipamiento: cabina, puesto de pilotaje, pasillos
La cubierta reúne todas las superficies superiores del barco. Es el espacio de circulación y de vida a bordo.

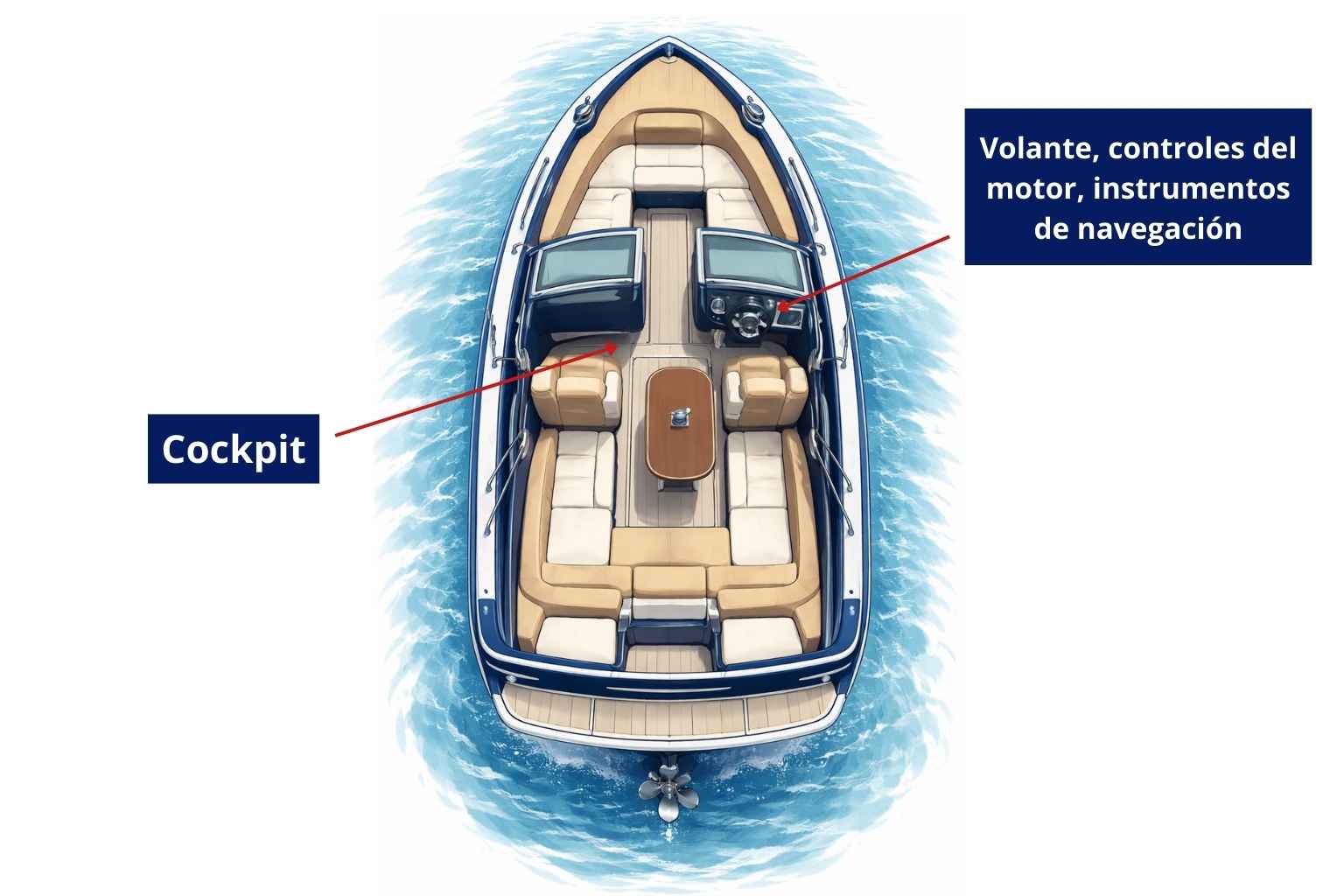

El cockpit es la zona central donde se instala la tripulación. Normalmente se encuentran los bancos, la mesa y el acceso al puesto de gobierno. El puesto de gobierno incluye el volante o la caña, los mandos del motor y los instrumentos de navegación.
Los pasillos laterales son las zonas laterales que permiten circular hacia la proa con seguridad. A menudo están equipados con pasamanos o cables de seguridad para limitar el riesgo de caída.
Equipos de amarre: listón, cornamusa, guardacabos
El cintón es una protección instalada alrededor del perímetro del barco, en la unión entre el casco y la cubierta. Su función es proteger el casco durante los contactos con el muelle o con otro barco.
Las cornamusas son los puntos de amarre en los que se fijan las amarras. Están diseñadas para soportar grandes tensiones.
Estos equipos forman parte integral de los elementos funcionales del barco y deben revisarse con regularidad.
Propulsión: fueraborda frente a intraborda, base, hélice, trimado
La propulsión es un elemento central de un barco a motor.
Con un motor fueraborda, el conjunto motor, transmisión y hélice se sitúa en el exterior del barco, fijado al espejo de popa. Esta configuración ofrece un acceso fácil para el mantenimiento y la sustitución de piezas.
En un barco a motor intraborda, el motor se instala en el interior del casco. La transmisión de la potencia se realiza entonces mediante una unidad de transmisión o un eje de hélice, según la configuración.
Descubra aquí las diferencias entre un barco a motor fueraborda e intraborda
La hélice transforma la rotación del motor en empuje. Una hélice dañada o mal adaptada se traduce rápidamente en pérdida de rendimiento, vibraciones o un mayor consumo. El trim permite ajustar el ángulo del motor o de la unidad de transmisión para optimizar la actitud del barco en navegación.
Parte sumergida: lo que hay que entender y vigilar
La parte sumergida agrupa todos los elementos situados por debajo de la línea de flotación. Incluye la carena, la hélice, la unidad de transmisión (cola) y, en algunos barcos, apéndices específicos.
Esta zona está especialmente expuesta al ensuciamiento y a la corrosión. Se instalan ánodos de sacrificio para proteger las piezas metálicas degradándose en su lugar. Su estado debe controlarse regularmente.
Especificidades de un velero: mástil, aparejo, quilla, timón
Un velero comparte muchas partes con un barco a motor, en particular el casco, la cubierta y el cockpit. Sin embargo, cuenta con elementos específicos vinculados a la propulsión a vela.
El mástil es la estructura vertical que soporta las velas. La botavara es la pieza horizontal asociada a la vela mayor. El conjunto de cables y cabos constituye el aparejo, que permite mantener y regular las velas.
Bajo el casco, el velero está equipado con una quilla o una orza, que asegura la estabilidad y permite remontar al viento. El timón es la pieza sumergida que sirve para dirigir el barco.
Mantenimiento: zonas sensibles y controles sencillos
Conocer las partes de un barco permite identificar rápidamente las zonas a vigilar. La carena debe inspeccionarse para limitar el ensuciamiento y preservar el rendimiento. Los ánodos deben sustituirse cuando están demasiado consumidos.
En la popa, la hélice, la unidad de transmisión y el espejo de popa requieren una atención especial. En el interior, la sentina y la bomba de achique deben controlarse regularmente para evitar cualquier acumulación de agua.
Tabla resumen de las diferentes partes de un barco
| Parte del barco | ¿Dónde se encuentra? | ¿Para qué sirve? | Qué vigilar (mantenimiento) |
|---|---|---|---|
| Proa | Parte delantera | Corta el agua, zona de atraque y fondeo | Golpes, roces, roldana de ancla/cadena |
| Popa | Parte trasera | Zona técnica (propulsión) y acceso al agua | Fijaciones, filtraciones, elementos de popa |
| Babor | Lado izquierdo (mirando a la proa) | Referencia de navegación y maniobra | Roces de amarre, estado del cintón |
| Estribor | Lado derecho (mirando a la proa) | Referencia de navegación y maniobra | Roces de amarre, estado del cintón |
| Casco | Envolvente del barco | Asegura la flotabilidad y la estructura | Golpes, fisuras, desgaste general |
| Carena | Bajo la línea de flotación | Estabilidad, deslizamiento, rendimiento | Suciedad, antifouling, golpes |
| Línea de flotación | Límite agua/aire (barco parado) | Referencia para el mantenimiento (carena/obra muerta) | Marcas, suciedad, nivel de carga |
| Francobordo | Altura del casco por encima del agua | Seguridad, confort, protección contra las olas | Roces, gelcoat, estado del cintón |
| Cubierta | Parte superior | Circulación, vida a bordo, soporte de equipos | Antideslizante, fijaciones, filtraciones |
| Cockpit | Zona central en la cubierta | Espacio de vida y de gobierno | Evacuación de agua, tapicería, estiba |
| Pasillos laterales | Pasillos laterales de la cubierta | Circular hacia la proa con seguridad | Antideslizante, pasamanos, cables de seguridad |
| Cintón | Perímetro casco/cubierta | Protege el casco durante los contactos | Deformaciones, fijaciones, desgaste |
| Cornamusa | En cubierta (proa/popa) | Fijar las amarras | Holgura, fisuras, estanqueidad bajo cubierta |
| Espejo de popa | Cara trasera del casco | Soporte fueraborda / zona de acceso trasera | Fisuras, fijaciones, filtraciones |
| Unidad de transmisión | Transmisión en el agua | Transmite la potencia a la hélice | Aceite, juntas, ánodos, golpes |
| Hélice | En la popa, en el agua | Asegura el empuje y la velocidad | Palas dobladas, vibraciones, rendimiento |
| Trim | Ajuste motor/unidad de transmisión | Optimiza la actitud, el confort y el consumo | Funcionamiento, fugas, respuesta |
| Mástil (velero) | Estructura vertical | Soporte de las velas | Obenques, fijaciones, drizas |
| Quilla / orza | Bajo el casco (velero) | Estabilidad y ceñida | Golpes, fijación, corrosión |
| Timón | En la popa, sumergido (velero) | Dirección del barco | Holgura, desgaste, estado de los cojinetes |
FAQ
No. Lo esencial es dominar las referencias indispensables (delante/detrás, babor/estribor) y algunas zonas clave (casco, cubierta, espejo de popa). El resto llega de forma natural con la práctica, sobre todo si habla con un astillero o un mecánico.
El casco es la estructura que flota y que “contiene” el barco (la “base”). La cubierta es la parte superior por la que se camina. En algunos barcos, la unión casco/cubierta está protegida por un cintón.
Porque el barco se hunde más o menos según la carga: combustible, agua, pasajeros, material. Un barco más cargado tiene una línea de flotación más alta sobre el casco (se “asienta” más en el agua).
Sí, a menudo más de lo que imaginamos: pérdida de velocidad, el motor trabaja forzado, aumenta el consumo. Incluso sin estar “muy sucia”, una acumulación de depósitos ya puede notarse, sobre todo en barcos usados con regularidad y dejados en el agua.
Jugando con tres palancas: el número adecuado de defensas, su altura correcta y amarras bien ajustadas (no demasiado cortas). En amarre “a la inglesa” (abarloado) o con un muelle irregular, a menudo hay que añadir defensas extra.
En la práctica, suelen ser los elementos expuestos: hélice (golpes), ánodos (corrosión), partes de la cola/unidad de transmisión (juntas/aceite), bomba de achique (ensuciamiento) y todo lo que está en cubierta (cornamusas, accesorios) por las tensiones mecánicas y la sal.
Cuando está bastante consumido (a menudo alrededor de la mitad o más), o si se deshace. Un ánodo demasiado “comido” ya no protege correctamente, y es entonces cuando las piezas importantes “pagan” el precio… en el peor sentido.
En general, el fueraborda es más accesible y más sencillo para las operaciones habituales. El intraborda puede ser muy fiable, pero el acceso al motor y a ciertos órganos depende mucho de la disposición del barco.
