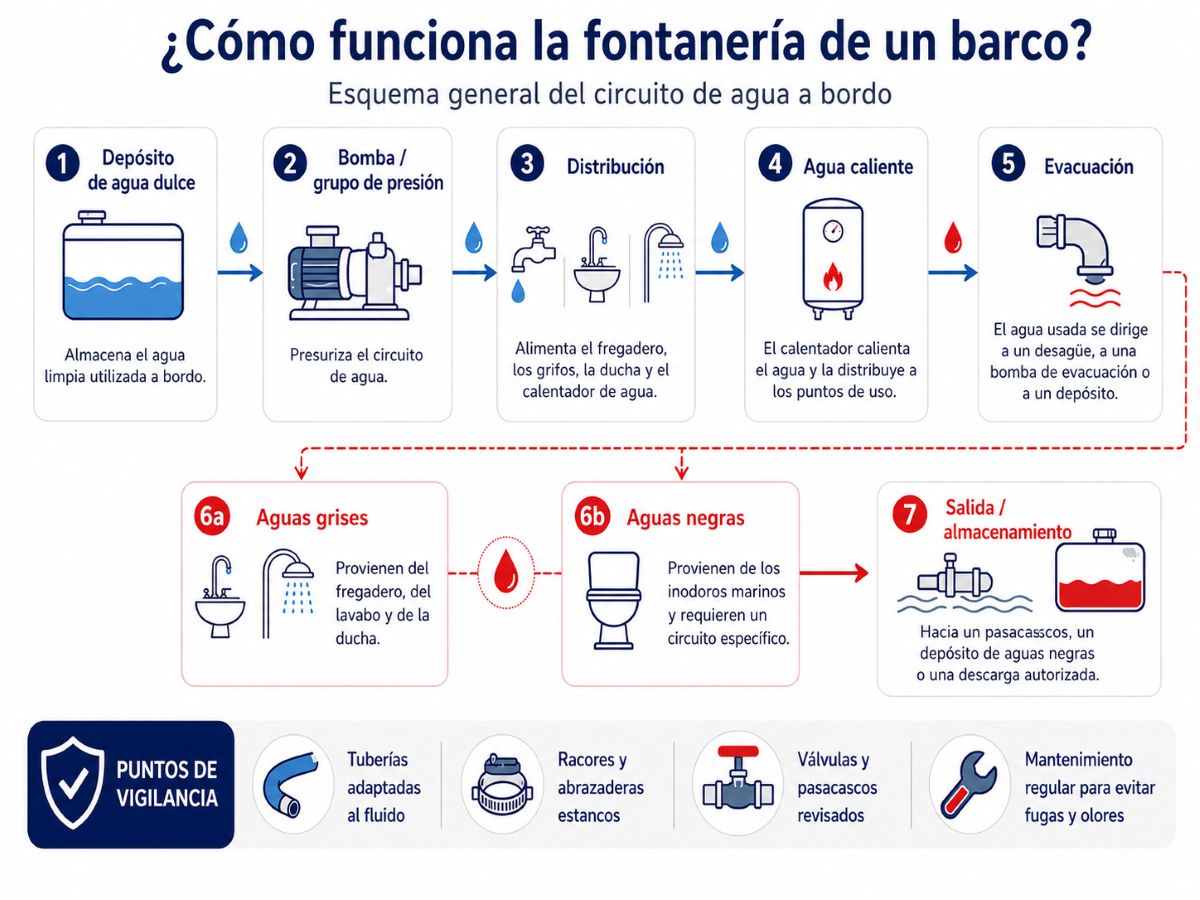

¿Cómo funciona la fontanería de un barco?
Encuentre bombas, mangueras, racores, válvulas, depósitos y accesorios de fontanería náutica.
La fontanería de barco reúne los circuitos que permiten almacenar, distribuir, calentar y evacuar el agua a bordo. Incluye el depósito de agua dulce, la bomba, las mangueras, los racores, los grifos, las evacuaciones y los circuitos de aguas grises o aguas negras. Una instalación de fontanería náutica funciona bajo presión, con piezas adaptadas a las vibraciones, la humedad y el ambiente salino. Su buen estado limita las fugas, los malos olores y las averías de agua a bordo.
¿Qué es la fontanería de barco?
La fontanería de barco, también llamada fontanería náutica, reúne todos los equipos que permiten gestionar el agua a bordo: llenado, almacenamiento, presurización, distribución, calentamiento, evacuación y, a veces, tratamiento de aguas usadas. No se limita a unas cuantas mangueras: es una red técnica que conecta el depósito, la bomba, los grifos, la ducha, los WC, las evacuaciones y las salidas de casco.
En un barco, este circuito debe ser fiable en un entorno más exigente que en tierra. La instalación soporta vibraciones del motor, movimientos del casco, humedad permanente, sal, variaciones de presión y falta de espacio. Por eso el material de fontanería para barco debe elegirse con cuidado, teniendo en cuenta racores, válvulas, mangueras, abrazaderas y pasacascos.
La fontanería forma parte de los grandes sistemas técnicos de a bordo, igual que el motor, la electricidad o la navegación. Para entender mejor la organización de los equipos, también puede consultar la guía sobre el funcionamiento de la electricidad en un barco, ya que las bombas, indicadores o calentadores dependen a menudo del circuito eléctrico.
¿Qué circuitos componen una instalación de fontanería náutica?
Una instalación completa suele incluir agua dulce, agua caliente, evacuaciones, aguas grises y aguas negras para los WC marinos.
¿Por qué es diferente de una fontanería doméstica?
Debe resistir la corrosión, las vibraciones, los movimientos, los espacios reducidos y las exigencias de seguridad de los pasacascos.
¿Qué riesgos hay en caso de mal montaje?
Un montaje inadecuado puede provocar fugas, pérdida de presión, malos olores, una bomba forzada, retornos de agua o entrada de agua por una travesía de casco.
Material de fontanería para barco
Fontanería barco
Mangueras, racores, válvulas y accesorios para crear o mantener un circuito de agua a bordo.
Ver fontanería
Agua a bordo
Equipos para alimentación, distribución, evacuación y confort en agua a bordo.
Ver agua a bordo¿Cómo funciona el circuito de agua dulce en un barco?
El circuito de agua dulce de un barco funciona en varias etapas: el agua se almacena en un depósito, la bomba la aspira, se presuriza y luego se envía a los grifos, el fregadero, la ducha o el calentador. Al abrir un grifo, la presión baja y la bomba arranca para restablecer el caudal.
En las instalaciones más habituales, un grupo de agua para barco asegura esta presurización automáticamente. Puede alimentar varios puntos de agua si el caudal de la bomba, el diámetro de las mangueras y los racores son coherentes con las necesidades de a bordo.
El almacenamiento también depende del tipo de depósito elegido. Un depósito para barco puede servir para agua dulce, aguas usadas u otros fluidos según su diseño. Debe dimensionarse según la autonomía, el espacio disponible y los usos a bordo.
¿Para qué sirve el depósito de agua dulce?
Almacena el agua utilizada para el fregadero, lavabo, ducha o algunos equipos sanitarios. Puede ser rígido, flexible o integrado según el espacio disponible.
¿Cuál es el papel de la bomba de agua?
Aspira el agua del depósito y la envía al circuito. Permite obtener caudal en los grifos aunque el depósito esté alejado.
¿Cómo funciona el grupo de agua?
Combina una bomba y un sistema de activación automática. Arranca cuando baja la presión y se detiene cuando el circuito vuelve a estar presurizado.
Circuito de agua dulce barco
Grupos de agua para barco
Para alimentar automáticamente grifos, duchas y puntos de agua a bordo.
Ver grupos de agua
Depósitos barco
Para almacenar agua dulce, aguas usadas u otros fluidos según la instalación.
Ver depósitos¿Cómo se distribuye el agua hacia grifos, fregadero y ducha?
El agua se distribuye a bordo mediante una red de mangueras conectadas por racores. Estos pueden ser rectos, acodados, en T, en Y, macho, hembra o estriados según el montaje. Sirven para prolongar una línea, cambiar dirección, dividir un circuito o conectar una manguera a una bomba, depósito, válvula o grifo.
En una instalación de fontanería de barco, cada detalle cuenta: diámetro de la manguera, compatibilidad del racor, apriete de la abrazadera, acceso para mantenimiento y resistencia a las vibraciones. Para conectar correctamente el circuito, los racores de barco y los racores de agua para barco deben elegirse según diámetro, material y fluido transportado.
La distribución de agua también debe ser coherente con el diseño del barco. Cuantos más puntos de agua haya, más hay que vigilar las pérdidas de carga, la calidad de los empalmes y la capacidad de la bomba. Es una lógica similar a otros sistemas embarcados, como el sistema de propulsión de un barco, donde motor, transmisión y hélice trabajan juntos.
¿Por qué es importante el diámetro de las mangueras?
Influye en el caudal, la presión y la compatibilidad con los racores. Un diámetro pequeño limita el caudal; un mal empalme aumenta el riesgo de fuga.
¿Para qué sirve un racor de fontanería de barco?
Permite unir las partes del circuito: manguera, bomba, válvula, depósito, calentador, grifo o pasacascos.
¿Por qué usar abrazaderas adecuadas?
Mantienen la manguera sobre el espárrago. En ambiente marino, conviene usar abrazaderas resistentes a la corrosión y bien dimensionadas.
Racores de fontanería barco y accesorios de montaje
Racores barco
Racores rectos, acodados, roscados, estriados o en T para organizar el circuito de agua.
Ver racores

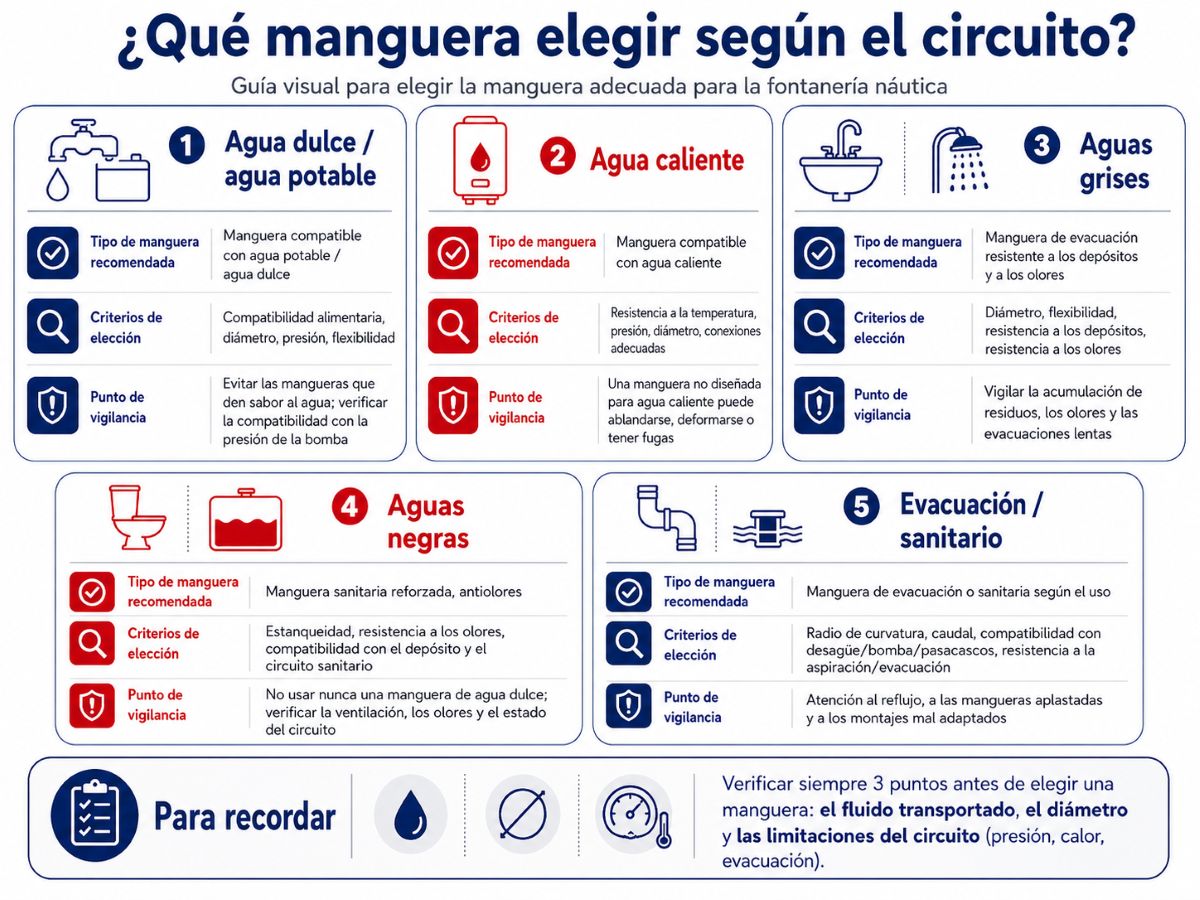

¿Qué mangueras elegir para una fontanería náutica?
La elección de la manguera depende del fluido transportado. Una manguera de agua potable para barco no tiene las mismas exigencias que una de evacuación, una sanitaria o una de agua caliente. Hay que considerar diámetro, presión, temperatura, flexibilidad, radio de curvatura, resistencia a olores y compatibilidad alimentaria.
Para agua dulce se busca una manguera limpia, apta para agua potable y compatible con la presión de la bomba. Para aguas grises o negras, la prioridad es la resistencia a olores, depósitos, bacterias y aguas cargadas. Es uno de los puntos clave de la fontanería náutica.
¿Qué manguera usar para agua potable?
Debe ser compatible con agua dulce o potable, sin sabor marcado, adaptada a la presión y al diámetro de los racores.
¿Qué manguera usar para aguas grises?
Las aguas grises proceden de fregaderos, lavabos y duchas. La manguera debe soportar evacuación, limitar olores y resistir depósitos.
¿Qué manguera usar para aguas negras?
Las aguas negras de los WC requieren una manguera sanitaria reforzada, resistente a olores y apta para depósitos de aguas negras.
Compruebe siempre el diámetro, el fluido transportado y la compatibilidad con la presión del circuito.
¿Cómo funciona el circuito de agua caliente a bordo?
El circuito de agua caliente funciona a partir del circuito de agua dulce. El agua fría se envía hacia un calentador y luego se redistribuye a los puntos de agua caliente, como el fregadero o la ducha. Según la instalación, el calentador puede funcionar con electricidad, con el motor o con un sistema mixto.
Este circuito requiere mangueras y racores capaces de soportar la temperatura. También hay que vigilar presión, válvulas, conexiones y estado general del acumulador. Para este tipo de instalación, la sección agua a bordo reúne equipos relacionados con confort, distribución y calentamiento del agua.
Algunos calentadores también pueden estar vinculados al motor o al circuito eléctrico. Para entender mejor estas interacciones, conviene leer la guía sobre el circuito de refrigeración del motor de un barco, especialmente cuando el agua caliente sanitaria depende en parte del calor del motor.
¿Cuál es el papel del calentador de agua?
Permite disponer de agua caliente a bordo para la ducha, la vajilla o el confort en navegaciones largas.
¿Por qué hacen falta mangueras para agua caliente?
El calor puede ablandar o deteriorar una manguera no prevista para ello. Debe ser compatible con la temperatura.
¿Qué racores usar en agua caliente?
Deben ser compatibles con temperatura, presión y diámetro, y mantenerse fiables pese a las vibraciones.
Circuito de agua caliente barco
Calentador de agua barco
Para producir agua caliente sanitaria a bordo y alimentar ducha o fregadero.
Ver equipos¿Cómo funciona la evacuación del agua en un barco?
La evacuación de agua en un barco puede funcionar por gravedad o con bomba, según la posición del punto de agua y el tipo de barco. El agua usada pasa por un desagüe, una manguera, a veces una válvula antirretorno, y luego hacia un pasacascos, depósito o bomba de evacuación.
Una evacuación debe diseñarse con cuidado, especialmente cuando atraviesa el casco. Un pasacascos mal mantenido, una válvula bloqueada o una manguera fatigada pueden ser puntos sensibles. Las válvulas de barco permiten aislar una entrada o salida de agua.
Cuando el agua llega a la sentina o no puede evacuarse por gravedad, una bomba adaptada puede ser indispensable. En ese caso, la guía cómo elegir una bomba de achique ayuda a entender los criterios de caudal, automatización y seguridad.
¿Cómo se evacua el agua del fregadero?
Pasa por un desagüe, llega a una manguera de evacuación y se dirige a una salida, un depósito o un circuito dedicado.
¿Cómo se evacua el agua de la ducha?
Puede ir a una bandeja, poceta o bomba de evacuación, sobre todo cuando la gravedad no basta.
¿Para qué sirve una válvula antirretorno?
Limita los retornos de agua y ayuda a evitar remontadas, olores o reflujos no deseados.

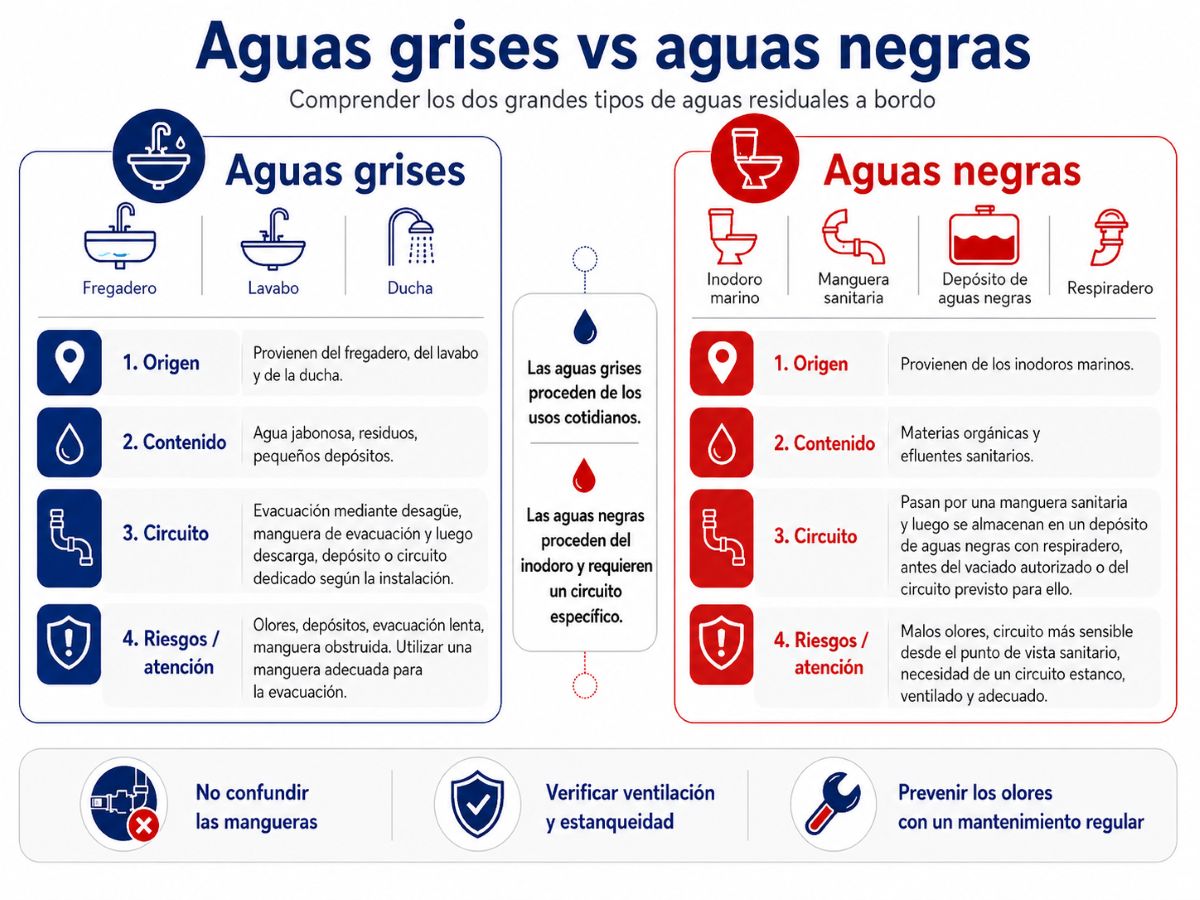

¿Qué diferencia hay entre aguas grises y aguas negras en un barco?
Las aguas grises de un barco proceden sobre todo de fregaderos, lavabos y duchas. Contienen agua jabonosa, residuos y depósitos. Las aguas negras proceden de los WC marinos y contienen materia orgánica: por eso necesitan un circuito específico, con mangueras sanitarias, depósito, ventilación y a veces indicador o sistema de vaciado.
Esta diferencia es importante para elegir la manguera, el depósito y los accesorios adecuados. Una manguera de agua dulce no debe usarse para aguas negras. Puede dejar pasar olores, degradarse antes o crear problemas sanitarios a bordo. Los equipos de aguas usadas suelen encontrarse en las familias de depósitos barco, mangueras sanitarias, racores, respiraderos y accesorios de evacuación.
¿Qué son las aguas grises?
Son aguas de ducha, fregadero o lavabo. Deben evacuarse o almacenarse según la instalación.
¿Qué son las aguas negras?
Son aguas de los WC marinos. Requieren un circuito estanco, ventilado y adaptado a los olores.
¿Por qué exigen un circuito específico?
Porque están más cargadas, huelen más y son más sensibles sanitariamente. Depósito, mangueras y respiraderos deben ser adecuados.
Aguas grises y aguas negras barco
Depósitos aguas negras
Para almacenar las aguas de los WC marinos antes de vaciado o tratamiento.
Ver depósitos
Equipos aguas usadas
Accesorios útiles para gestionar aguas grises, aguas negras, indicadores, filtros y evacuaciones.
Ver agua a bordo¿Cómo funcionan los WC marinos y el depósito de aguas negras?
Los WC marinos evacuan las aguas negras hacia un depósito o hacia un circuito de descarga previsto para ello. El sistema puede ser manual o eléctrico. Con un depósito de aguas negras para barco, los efluentes se almacenan temporalmente antes de vaciarse en una zona autorizada o con equipo adecuado.
El circuito suele incluir taza, bomba o mecanismo de descarga, mangueras sanitarias, válvula, depósito, respiradero y a veces una toma de vaciado en cubierta. La ventilación del depósito es esencial para evitar sobrepresiones y malos olores.
¿Cuál es el papel del depósito de aguas negras?
Almacena temporalmente las aguas de los WC cuando la descarga directa no es posible o no se desea.
¿Por qué hace falta un respiradero?
Permite que el depósito respire, limita problemas de presión y reduce los olores persistentes.
¿De dónde vienen los malos olores?
De una manguera porosa, mala ventilación, aguas estancadas, depósito mal enjuagado o racores poco estancos.
¿Para qué sirven las válvulas, pasacascos y nables en una fontanería de barco?
Válvulas, pasacascos y nables aseguran entradas, salidas, llenados y vaciados del circuito. Son piezas esenciales porque algunas atraviesan directamente el casco. Un pasacascos de barco permite el paso de un fluido entre el interior y el exterior. Una válvula abre o cierra ese paso. Un nable sirve más bien para llenar o vaciar desde cubierta.
Deben ser accesibles, fáciles de controlar y aptos para ambiente marino. Una válvula gripada o un pasacascos debilitado no deben ignorarse, sobre todo bajo o cerca de la línea de flotación. Para salidas, llenados o vaciados, los nables de vaciado también son accesorios que conviene revisar.
¿Para qué sirve un pasacascos?
Permite que una manguera atraviese el casco para una entrada de agua, evacuación, vaciado o circuitos técnicos.
¿Para qué sirve una válvula?
Abre o cierra el paso del agua. Es indispensable para asegurar una entrada o salida.
¿Para qué sirve un nable de cubierta?
Permite llenar o vaciar un depósito, por ejemplo de agua dulce, combustible o aguas negras según el modelo.
Válvulas, pasacascos y nables barco
¿Qué diferencia hay entre fontanería de plástico, inox, bronce y latón?
La elección del material depende de la ubicación, el fluido, la presión, el presupuesto y la exposición a la corrosión. La fontanería plástica de barco es ligera, fácil de instalar y práctica en muchos circuitos de agua dulce. El inox, bronce o latón se usan en racores, válvulas o piezas expuestas.
En ambiente marino, el material no debe elegirse solo por precio. Hay que considerar sal, esfuerzos mecánicos, contacto con el agua, roscas, compatibilidad entre metales y acceso para sustitución. Las abrazaderas de barco también deben ser adecuadas, porque una buena conexión depende tanto de la manguera como de la sujeción.
En piezas metálicas expuestas al agua, la corrosión sigue siendo un punto de vigilancia. Para entender mejor la protección de elementos sumergidos o próximos al agua, la guía sobre los diferentes tipos de ánodos de barco completa esta parte.
¿Cuándo elegir fontanería plástica?
Conviene para circuitos de agua dulce o montajes interiores, porque es ligera, sencilla e insensible a la corrosión.
¿Cuándo elegir inox?
El inox es interesante para piezas sólidas y duraderas, cuando importan resistencia a la corrosión y resistencia mecánica.
¿Cuándo elegir bronce o latón?
Son materiales frecuentes en válvulas, racores y piezas náuticas. La elección depende del uso, la ubicación y la compatibilidad.
¿Qué problemas frecuentes afectan a la fontanería de un barco?
Los problemas más comunes son fugas, pérdidas de presión, malos olores, mangueras endurecidas, racores flojos, bombas ruidosas, evacuaciones lentas y válvulas antirretorno defectuosas. Estos signos suelen aparecer progresivamente, especialmente tras un periodo de inactividad.
Una bomba que arranca sin abrir grifos puede indicar una fuga o pérdida de presión. Un olor persistente puede señalar una manguera sanitaria fatigada, falta de ventilación o agua estancada. Como con un motor, el diagnóstico se hace por etapas: del síntoma a la causa probable, una lógica que aparece también en las guías sobre el circuito de combustible de un barco, el motor diésel marino o el motor de gasolina de barco.
¿Por qué una bomba se activa sola?
Probablemente el circuito pierde presión: microfuga, racor mal apretado, válvula fatigada o presostato a revisar.
¿Por qué huele mal el agua a bordo?
Los olores pueden venir del depósito, una manguera inadecuada, agua estancada, circuito mal enjuagado o mala ventilación.
¿Por qué se deforma una manguera?
Puede no estar adaptada a presión, aspiración, temperatura o radio de curvatura del montaje.
¿Cómo mantener la fontanería de un barco?
El mantenimiento de la fontanería de barco consiste en controlar regularmente mangueras, racores, abrazaderas, válvulas, pasacascos, depósitos, bombas y evacuaciones. Antes de la temporada, conviene llenar el circuito progresivamente, revisar fugas, escuchar la bomba y probar cada punto de agua.
También hay que enjuagar circuitos, limpiar depósitos, vigilar olores y sustituir mangueras fatigadas. Una manguera endurecida, agrietada, aplastada, porosa u olorosa debe considerarse una pieza a cambiar. En fontanería náutica, prevenir suele costar menos que reparar una fuga mal situada.
La fontanería debe integrarse en las grandes operaciones de temporada. Antes de una parada prolongada, la guía de invernaje ayuda a preparar el barco frente a hielo, humedad o estancamiento. Al volver la temporada, la guía para desinvernar un barco permite retomar los controles en el orden correcto.

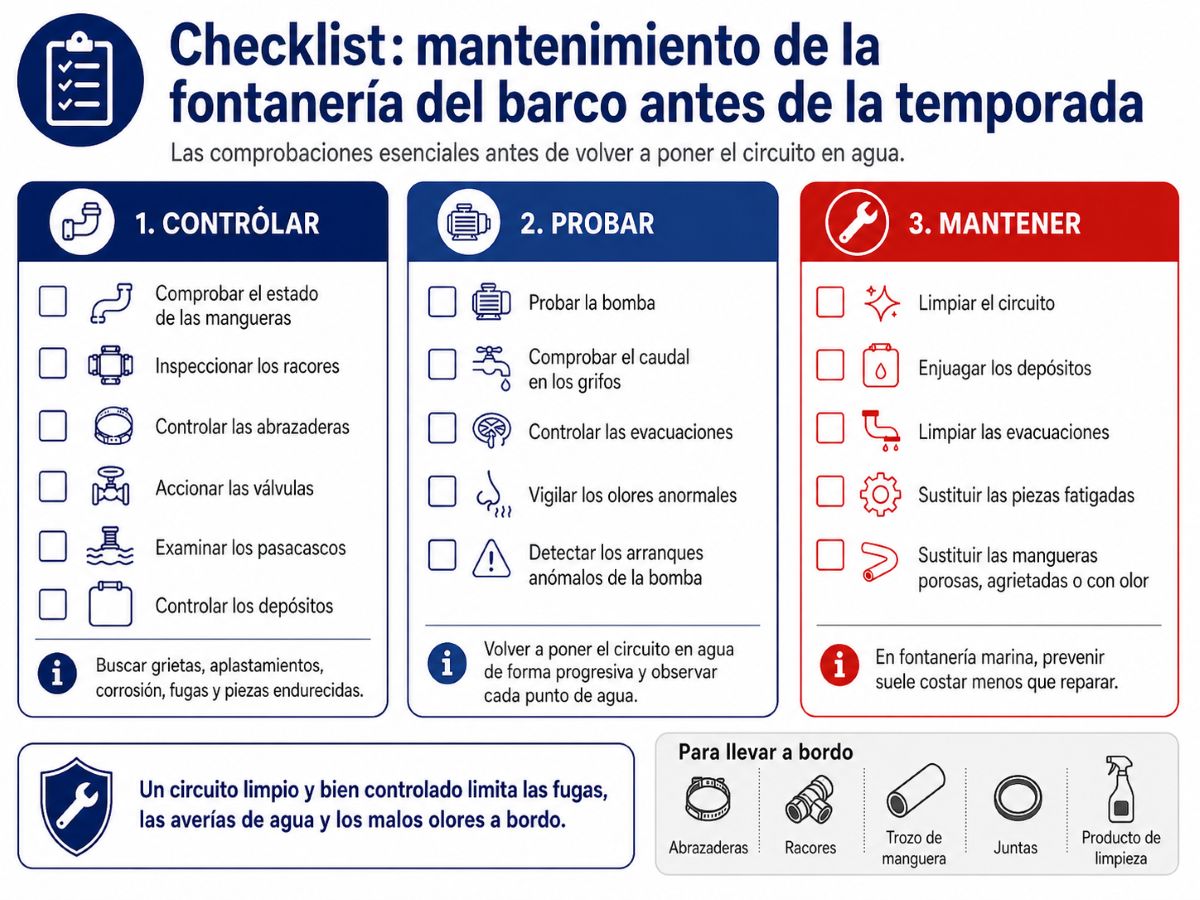

¿Qué controles hacer antes de la temporada?
Controle bomba, mangueras, racores, abrazaderas, válvulas, depósitos, pasacascos, nables y puntos de evacuación.
¿Cuándo sustituir una manguera?
Cuando esté dura, agrietada, porosa, olorosa, aplastada o ya no sea adecuada para el fluido transportado.
¿Cómo evitar malos olores?
Use mangueras sanitarias adecuadas, ventile depósitos, evite estancamiento y limpie regularmente los circuitos.
Bombas, racores, depósitos, válvulas, abrazaderas y accesorios están disponibles para mantener su circuito de agua.
¿Qué otros sistemas del barco conviene entender?
La fontanería rara vez funciona sola. Se integra en un conjunto donde electricidad, motor, propulsión, dirección, navegación y seguridad se relacionan indirectamente. Una bomba depende de la electricidad, un calentador puede estar ligado al motor y una evacuación debe ser compatible con el casco y la navegación.
Como bombas, indicadores, calentadores y equipos de confort consumen electricidad, la gestión de la energía a bordo influye directamente en la fiabilidad del circuito de agua. Para profundizar, la guía sobre cómo gestionar la energía a bordo completa naturalmente este artículo.
Para comprender la lógica general de los equipos, puede leer la guía sobre el funcionamiento de una hélice, la de dirección hidráulica o la dedicada a los instrumentos de navegación, que explica cómo GPS, compás, sonda, radar y otros equipos ayudan a orientarse.
Los equipos de comunicación y seguridad completan esta visión. La radio VHF marina permite comunicarse a bordo y con los servicios de rescate, mientras que la tecnología AIS ayuda a identificar los barcos cercanos. Por último, la guía sobre el booster de batería explica su papel cuando falta potencia eléctrica.
¿Qué conviene recordar sobre la fontanería de barco?
La fontanería de barco funciona como una cadena: el depósito almacena el agua, la bomba la presuriza, las mangueras la distribuyen, los racores hacen las conexiones y las evacuaciones dirigen las aguas usadas hacia una salida o depósito. Cada pieza debe adaptarse al fluido, la presión, las vibraciones y el ambiente marino.
| Elemento | Función en el circuito | Punto de vigilancia |
|---|---|---|
| Depósito agua dulce | Almacena el agua usada a bordo | Limpieza, llenado, calidad del agua |
| Bomba o grupo de agua | Presuriza el circuito | Caudal, ruido, arranques anómalos |
| Mangueras | Transportan agua dulce, caliente o usada | Diámetro, presión, olores, temperatura |
| Racores | Unen piezas del circuito | Compatibilidad, estanqueidad, apriete |
| Válvulas | Abren o cierran el paso del agua | Acceso, corrosión, maniobra regular |
| Pasacascos | Permiten entrada o salida por el casco | Inspección, estanqueidad, seguridad |
| Depósito aguas negras | Almacena aguas de WC marinos | Olores, ventilación, vaciado |
| Válvulas antirretorno | Limitan retornos de agua | Suciedad, bloqueo, sentido de montaje |
FAQ sobre fontanería de barco
¿Cuál es la vida útil de una manguera náutica?
Depende del material, fluido, calor, vibraciones y mantenimiento. Debe sustituirse cuando esté dura, porosa, agrietada, olorosa o aplastada.
¿Se puede usar una manguera doméstica en un barco?
No es recomendable. Un barco impone humedad, sal, vibraciones, presión variable y espacios confinados. Es mejor usar una manguera náutica.
¿Por qué hace ruido mi bomba de agua?
Puede deberse a falta de agua, entrada de aire, soporte mal fijado, filtro obstruido o funcionamiento frecuente por una fuga.
¿Cómo saber si un racor pierde?
Inspeccione visualmente, pase un paño seco alrededor, revise la abrazadera y observe si la bomba arranca sin usar agua.
¿Hay que cerrar las válvulas cuando el barco queda en puerto?
En circuitos que atraviesan el casco, suele ser prudente cerrar válvulas cuando el barco queda sin vigilancia, sobre todo en instalaciones antiguas.
¿Por qué huelen las aguas negras pese al depósito?
Por una manguera sanitaria porosa, mala ventilación, depósito mal enjuagado, respiradero obstruido o estancamiento prolongado.
