Encuentre bombas de agua, termostatos, intercambiadores y piezas de refrigeración para motores de barco.
El circuito de refrigeración de un motor de barco es el sistema que mantiene el motor a una temperatura de funcionamiento correcta. Capta el calor producido por la combustión y los rozamientos, y después lo evacua mediante agua exterior o líquido refrigerante. Un circuito directo utiliza agua de mar dentro del motor, mientras que un circuito indirecto pasa por un intercambiador de calor. Un caudal insuficiente, un impulsor desgastado, un termostato bloqueado o un intercambiador sucio pueden provocar rápidamente un sobrecalentamiento.
¿Para qué sirve un circuito de refrigeración de motor de barco?
Un circuito de refrigeración de motor de barco sirve para impedir que la temperatura del motor supere un rango aceptable. El motor produce calor de forma natural cuando funciona: combustión, rozamientos internos, aumento de régimen y esfuerzo exigido por la propulsión. La refrigeración no elimina ese calor, sino que lo canaliza para evitar que dañe el aceite, las juntas, la culata u otras piezas sensibles.
Su función es fácil de entender: hacer circular un fluido más frío cerca de las zonas calientes, absorber las calorías y evacuar ese calor fuera del motor. Esto permite que la mecánica siga siendo fiable, regular y duradera, tanto en un fueraborda como en un motor intraborda.
¿Cómo funciona un circuito de refrigeración de motor de barco?
El funcionamiento se basa en una circulación continua. El agua exterior o el líquido refrigerante se pone en movimiento mediante una bomba, atraviesa las zonas que deben enfriarse, pasa por un órgano de regulación como el termostato y luego se evacúa o se enfría de nuevo según el tipo de instalación.
En un motor marino, el recorrido exacto varía según el diseño, pero la lógica siempre es la misma: aspiración, circulación, intercambio térmico, regulación y evacuación. Para situar este circuito dentro del conjunto mecánico, también puede consultar nuestra guía sobre el funcionamiento del sistema de propulsión de un barco.
Para recordar: si el fluido circula mal, el calor queda atrapado en el motor. Por eso una simple falta de caudal puede bastar para activar una alarma de temperatura o causar una avería más seria.
¿Cuál es la diferencia entre refrigeración directa e indirecta en un barco?
La diferencia principal está en el contacto entre el agua exterior y el motor. En refrigeración directa, el agua aspirada desde el exterior circula por el motor antes de ser expulsada. En refrigeración indirecta, el motor funciona con un circuito cerrado lleno de líquido refrigerante, y el agua exterior solo sirve para enfriar ese líquido a través de un intercambiador de calor.
¿Cómo funciona la refrigeración directa?
El agua exterior entra en el circuito, absorbe calor al pasar por las zonas calientes y luego sale del motor. El sistema es sencillo, pero expone más los conductos internos a la sal, los depósitos y la corrosión.

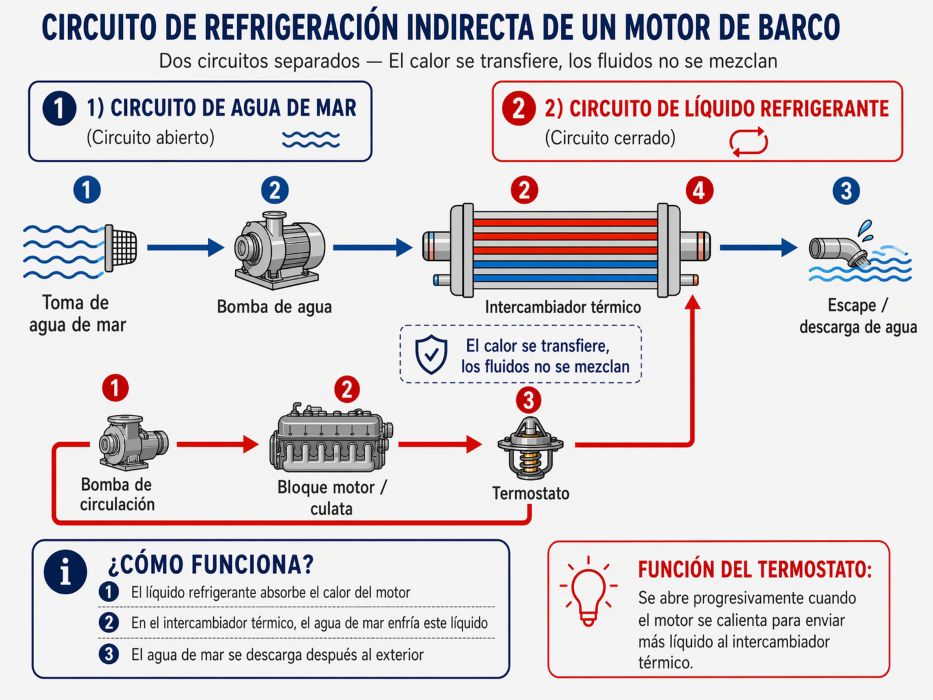

¿Cómo funciona la refrigeración indirecta?
El líquido refrigerante circula por el motor y transmite su calor a un intercambiador. El agua exterior pasa por el intercambiador sin mezclarse con el líquido del circuito cerrado.
¿Qué montaje se encuentra según los motores?
La refrigeración directa es frecuente en muchos fuerabordas. La refrigeración indirecta es muy habitual en motores intraborda o marinizados, porque protege mejor algunas partes internas.
La elección del motor influye mucho en la arquitectura del circuito. Si duda entre dos configuraciones, la guía para elegir entre un motor intraborda y fueraborda puede ayudarle a entender las diferencias de uso, mantenimiento y accesibilidad mecánica.
Para una visión más global de la motorización, la guía para elegir un motor adecuado para su barco también completa esta comparación.
¿Por dónde entra el agua en el circuito de refrigeración?
El agua entra por una toma adaptada al tipo de motor. En un fueraborda, la aspiración suele hacerse por las entradas situadas en la cola. En un intraborda, el agua pasa a menudo por un pasacascos, una válvula y después una rejilla o filtro de agua de mar antes de llegar a la bomba.
¿Cuál es la función de la toma de agua?
Alimenta el circuito con agua exterior. Si se obstruye con algas, una bolsa de plástico, arena o depósitos, el caudal baja y la refrigeración se vuelve insuficiente.
¿Para qué sirven las rejillas y filtros?
Limitan la entrada de residuos grandes en el circuito. No sustituyen el mantenimiento, pero reducen el riesgo de una obstrucción rápida.
¿Por qué un intraborda tiene más elementos?
Un intraborda utiliza a menudo una toma de agua separada, una válvula, un manguito y un filtro. El circuito es más largo, pero cada elemento puede controlarse por separado.
¿Cómo hace circular el agua la bomba de agua en el circuito?
La bomba de agua pone el fluido en movimiento. Sin ella, el agua o el líquido refrigerante no circula correctamente y el calor permanece concentrado en el motor. Debe mantener un caudal suficiente incluso cuando varían el régimen del motor, la carga y las condiciones de navegación.
¿Cuál es la función del impulsor?
El impulsor, a menudo de caucho flexible, crea la aspiración y empuja el agua. Es una pieza de desgaste importante: con el tiempo, sus palas pueden agrietarse, deformarse o perder eficacia.
¿Por qué es sensible el impulsor?
Soporta mal los arranques en seco, los largos periodos de inmovilización y las aguas muy cargadas. Un impulsor desgastado puede seguir girando, pero ofrecer un caudal demasiado bajo.
¿Qué ocurre si la bomba funciona mal?
El motor puede calentarse progresivamente o muy rápido. Un chorro de agua débil, ausencia de testigo o una alarma de temperatura invitan a controlar la bomba y el impulsor.
Controle las piezas de desgaste del circuito antes de que una falta de caudal provoque un sobrecalentamiento.
¿Cómo circula el agua dentro del motor de barco?
Una vez puesta en movimiento, el agua o el líquido refrigerante se dirige hacia las partes calientes del motor. En un fueraborda, el fluido suele subir desde la cola hasta la cabeza motriz. En un intraborda, sigue los manguitos y conductos del circuito antes de llegar al bloque, la culata y las zonas que deben enfriarse.
¿Qué enfrían el bloque y la culata?
Son zonas donde el calor es muy importante. El fluido circula alrededor de los cilindros y las cámaras de combustión para absorber el calor lo más cerca posible de su producción.
¿Qué son las camisas de agua?
Las camisas de agua son pasos internos previstos para dejar circular el fluido alrededor de las zonas calientes. Aseguran un intercambio térmico regular en el motor.
¿Por qué es importante una circulación regular?
Una zona mal alimentada puede calentarse localmente antes de que el problema se generalice. Depósitos, tapones o falta de caudal pueden crear un sobrecalentamiento progresivo.
El principio sigue siendo comparable en un motor diésel marino o en un motor de gasolina de barco, aunque los detalles del montaje dependen siempre del modelo y del fabricante.
¿Para qué sirve el termostato en un circuito de refrigeración de motor de barco?
El termostato, también llamado calorstato, regula la temperatura del motor. En frío, permanece cerrado o parcialmente cerrado para permitir que el motor alcance correctamente su temperatura. Una vez alcanzada la temperatura objetivo, se abre de forma progresiva para dejar circular más fluido.
¿Por qué permanece cerrado en frío?
Un motor demasiado frío no trabaja en sus condiciones ideales. El termostato limita la circulación al inicio para acelerar la subida de temperatura.
¿Cuándo se abre?
Se abre cuando el fluido alcanza una temperatura definida. Su apertura es progresiva, lo que evita variaciones bruscas de temperatura.
¿Qué ocurre si se bloquea?
Bloqueado cerrado, puede provocar un sobrecalentamiento rápido. Bloqueado abierto, puede impedir que el motor alcance una temperatura de funcionamiento correcta.
Por eso el control del termostato forma parte de las verificaciones lógicas cuando un motor se calienta, tarda demasiado en calentarse o presenta una temperatura inestable.
¿Cuál es la función del intercambiador de calor en un circuito de refrigeración de barco?
El intercambiador de calor interviene en los circuitos indirectos. Permite que el líquido refrigerante del circuito cerrado pierda calor sin mezclarse con el agua exterior. Los dos fluidos circulan por separado y el calor pasa de uno a otro gracias a una superficie de intercambio.
¿Qué diferencia hay entre circuito interno y externo?
El circuito interno contiene el líquido refrigerante que atraviesa el motor. El circuito externo utiliza agua de mar o agua dulce exterior para enfriar el intercambiador.
¿Por qué el intercambiador limita la corrosión?
Como el agua salada no circula por todo el motor, algunas partes internas quedan menos expuestas a la sal, los depósitos y la corrosión.
¿Qué es un haz de intercambiador?
El haz es un conjunto de pequeños conductos que favorecen el intercambio térmico. Es eficaz, pero puede ensuciarse y reducir el rendimiento de refrigeración.
Si su motor está equipado con este montaje, los intercambiadores térmicos para motores de barco son piezas que conviene vigilar con atención.
¿Cómo se evacúa el agua al final del circuito?
Una vez recuperado el calor, el agua se evacúa hacia el exterior. En muchos motores marinos, se une a la línea de escape para evacuar el calor y enfriar algunas partes del escape. En muchos fuerabordas, un testigo de agua también sirve como indicación visual de circulación.
¿Por qué sale el agua con el escape?
Esta solución permite evacuar el agua caliente reduciendo al mismo tiempo la temperatura de ciertas partes de la línea de escape.
¿Para qué sirve el testigo de agua?
Indica que existe circulación de agua. Por sí solo no garantiza que todo el circuito esté perfecto, pero su ausencia debe alertar.
¿Cómo reconocer un caudal anormal?
Una salida más débil, irregular o ausente respecto al comportamiento habitual puede indicar un problema de aspiración, bomba, impulsor o suciedad.
¿Qué piezas componen un circuito de refrigeración de motor de barco?
Un circuito de refrigeración de motor de barco reúne varias familias de piezas. La entrada del circuito comprende la toma de agua, las entradas de la cola, el pasacascos, la válvula y la rejilla según los montajes. La circulación depende después de la bomba de agua, el impulsor, el rotor, los manguitos y los conductos.
La regulación y el intercambio térmico se basan en el termostato, la carcasa del termostato, el intercambiador, el refrigerador de aceite en algunos motores, el vaso de expansión y el líquido refrigerante en los circuitos cerrados. Por último, la salida de agua, el escape refrigerado y el testigo permiten la evacuación y el control visual.
Si hay un refrigerador de aceite, una anomalía también puede orientar hacia una fuga de aceite en el barco, que conviene distinguir de una simple fuga de agua de refrigeración.
¿Cuál es la función del líquido refrigerante en un barco?
El líquido refrigerante se refiere sobre todo a los circuitos indirectos o cerrados. Circula por el motor, absorbe el calor y luego lo transmite al intercambiador. No debe confundirse con el agua exterior, que interviene por separado para enfriar el intercambiador.
¿Por qué no usar solo agua?
El agua sola no protege suficientemente el circuito cerrado. Un líquido adecuado ayuda a limitar la corrosión interna, el hielo y las variaciones térmicas.
¿Para qué sirve además de refrigerar?
Protege los conductos y algunas superficies metálicas contra el envejecimiento. Es un fluido técnico, no solo un transportador de calor.
¿Qué relación tiene con las heladas y el invernaje?
Un líquido demasiado antiguo o insuficiente puede reducir la protección del motor durante los periodos fríos y las paradas prolongadas.
Por eso el invernaje del barco y el desinvernaje están directamente relacionados con el buen estado del circuito de refrigeración.
¿Qué problemas puede encontrar un circuito de refrigeración de motor de barco?
Los problemas más frecuentes están relacionados con el caudal, la suciedad, la estanqueidad o la regulación. Un impulsor desgastado, una toma de agua obstruida, un haz de intercambiador sucio, un termostato bloqueado o un manguito fatigado pueden bastar para perturbar la refrigeración.
Para evitar confundir refrigeración y alimentación, puede ser útil repasar el funcionamiento del circuito de combustible antes de interpretar los síntomas.
Durante la navegación, esto puede traducirse en una temperatura que sube, una salida de agua más débil, ausencia de testigo, una alarma, una bajada de rendimiento o un comportamiento anormal del motor. Cuando la temperatura sube, nuestra guía sobre el sobrecalentamiento del motor de barco permite profundizar el diagnóstico.
Si la avería va acompañada de fallos, cortes o falta de alimentación, el diagnóstico también puede apuntar a un circuito de combustible defectuoso.
¿Puede el motor perder potencia?
Sí. Un fallo de refrigeración puede activar una seguridad o reducir el rendimiento. En ese caso, consulte también las causas de pérdida de potencia del motor de barco.
¿Puede el motor calarse?
Un motor muy caliente o inestable puede acabar funcionando mal. Si el síntoma principal es la parada del motor, la guía sobre el motor de barco que se cala completa útilmente el análisis.
¿El humo está relacionado con la refrigeración?
No siempre, pero un humo anormal merece un control global. Puede comparar los síntomas con nuestro artículo sobre el motor de barco que echa humo.
Un motor caliente, inestable o mal alimentado también puede acabar presentando un motor que no mantiene el ralentí, sobre todo cuando aparecen varios síntomas a la vez.
¿Cómo diagnosticar rápidamente un problema en un circuito de refrigeración de barco?
El diagnóstico debe seguir el recorrido del fluido en lugar de ir en todas direcciones. Se empieza por la entrada de agua y luego se controla la posible rejilla, la bomba de agua, el impulsor, el termostato, el intercambiador, los manguitos y el nivel de líquido en los circuitos cerrados.
Si aparece una alarma o un testigo en el cuadro de instrumentos, la guía para comprender los testigos del barco ayuda a interpretar la señal antes de continuar los controles.
¿Qué controles hacer al arrancar?
Observe la salida de agua o el testigo. La ausencia de agua, un chorro irregular o un caudal claramente más débil de lo habitual exigen un control rápido.
¿Qué piezas comprobar primero?
La toma de agua, la rejilla, la bomba, el impulsor, el termostato, el intercambiador y los manguitos son los primeros elementos que deben examinarse.
¿Cuándo ampliar el diagnóstico del motor?
Si el problema se acompaña de vibraciones, ruidos o pérdida de régimen, consulte también la guía sobre las vibraciones del motor de barco.
Cuando se acumulan varios síntomas o persiste la duda, es preferible razonar de forma más amplia sobre el estado del motor. Nuestra guía sobre la reparación de motor de barco puede ayudar a encuadrar las siguientes comprobaciones.
¿Cómo mantener un circuito de refrigeración de motor de barco?
El mantenimiento consiste en preservar el caudal, la estanqueidad y la calidad del intercambio térmico. Hay que mantener limpia la entrada de agua, controlar la bomba y el impulsor, comprobar los manguitos, vigilar el termostato e inspeccionar el intercambiador cuando exista.
Antes de pedir un impulsor, una bomba, un termostato o un intercambiador, recuerde también encontrar el número de serie del motor para evitar un error de compatibilidad.
En los circuitos indirectos, el nivel y la calidad del líquido refrigerante son esenciales. En barcos expuestos al agua salada, puede recomendarse el enjuague con agua dulce según el motor y el montaje. Al inicio de la temporada, si el motor no vuelve a arrancar, la guía sobre el motor de barco que no arranca puede completar los controles de puesta en servicio.
Bomba, termostato, intercambiador o piezas de refrigeración: encuentre los elementos adecuados para su motor marino.
¿Qué resumen recordar sobre los elementos del circuito de refrigeración de motor de barco?
El circuito de refrigeración se entiende fácilmente cuando se sigue cada elemento en orden: entrada de agua, puesta en circulación, recuperación de calor, regulación, intercambio térmico y salida. La tabla siguiente resume las piezas que conviene conocer y los puntos de vigilancia asociados.
| Elemento | Función | Qué vigilar |
|---|---|---|
| Toma de agua / entradas / pasacascos | Hacer entrar el agua en el circuito | Obstrucción, residuos, algas, suciedad |
| Rejilla / filtro de agua de mar | Retener ciertas impurezas | Atasco, falta de caudal, depósitos |
| Bomba de agua | Poner el fluido en circulación | Desgaste, fuga, caudal insuficiente |
| Impulsor / rotor | Crear la aspiración y empujar el agua | Palas desgastadas, deformación, funcionamiento en seco |
| Bloque motor / culata | Transmitir el calor al fluido | Depósitos, circulación irregular, puntos calientes |
| Termostato | Regular la temperatura de funcionamiento | Bloqueo abierto, bloqueo cerrado, temperatura inestable |
| Intercambiador térmico | Enfriar el circuito cerrado sin mezclar los fluidos | Haz obstruido, suciedad, pérdida de eficacia |
| Manguitos y abrazaderas | Transportar el fluido y asegurar la estanqueidad | Grietas, rezumes, aflojamiento |
| Líquido refrigerante | Transportar el calor y proteger el circuito cerrado | Nivel, calidad, envejecimiento, protección anticongelante |
| Testigo / salida de agua | Indicar o evacuar el caudal de final de circuito | Chorro débil, ausencia de agua, comportamiento anormal |
¿Qué preguntas frecuentes hacerse sobre el circuito de refrigeración de motor de barco?
¿Hay que enjuagar el motor después de cada salida al mar?
El enjuague suele recomendarse en motores expuestos al agua salada, pero la frecuencia depende del tipo de motor, su instalación y las instrucciones del fabricante. El objetivo es limitar los depósitos de sal y la suciedad del circuito.
¿Un motor fueraborda siempre tiene un testigo de agua?
Muchos fuerabordas disponen de un testigo de circulación, pero el dispositivo exacto varía según las marcas y los modelos. Cuando existe, da una indicación útil sin sustituir un control real del circuito.
¿Se puede navegar con una temperatura de motor algo más alta de lo habitual?
Es mejor evitarlo. Una subida anormal puede anunciar un defecto de circulación, un termostato bloqueado, un impulsor cansado o un intercambiador sucio. Seguir navegando puede agravar la avería.
¿El líquido refrigerante marino se cambia como en un coche?
El principio es parecido, pero las recomendaciones dependen del motor marino, del tipo de circuito y de las indicaciones del fabricante. Debe usarse un fluido compatible y respetar los intervalos adaptados al motor.
¿Las heladas pueden dañar un circuito de refrigeración de barco?
Sí. Un circuito mal protegido puede sufrir daños importantes en periodos fríos, sobre todo si queda agua en algunas partes. La preparación para el invernaje es por tanto esencial.
¿Un testigo débil indica siempre un impulsor averiado?
No necesariamente. Un impulsor desgastado es una causa posible, pero una toma de agua obstruida, un conducto parcialmente bloqueado o depósitos en el circuito también pueden reducir el caudal visible.
