Che cos’è l’impianto idraulico di una barca?

L’impianto idraulico di una barca, o impianto idraulico marino, riunisce tutti gli elementi che gestiscono l’acqua a bordo: riempimento, stoccaggio, pressurizzazione, distribuzione, riscaldamento, scarico e talvolta trattamento delle acque reflue. Non si limita a qualche tubo: è una rete tecnica che collega serbatoio, pompa, rubinetti, doccia, WC, scarichi e uscite dello scafo.

In barca, questo circuito deve restare affidabile in un ambiente più esigente rispetto a quello domestico. L’impianto subisce vibrazioni del motore, movimenti dello scafo, umidità costante, sale, variazioni di pressione e poco spazio. Per questo il materiale idraulico per barca va scelto con cura, considerando raccordi, valvole, tubi, fascette e passascafo.

L’idraulica è uno dei grandi sistemi tecnici di bordo, come motore, elettricità o navigazione. Per capire meglio l’organizzazione degli impianti, puoi leggere anche la guida su come funziona l’elettricità su una barca, perché pompe, indicatori o boiler dipendono spesso dal circuito elettrico.

Materiale idraulico per barca

Idraulica barca

Tubi, raccordi, valvole e accessori per creare o mantenere un circuito d’acqua a bordo.

Vedi idraulica

Acqua a bordo

Attrezzature per alimentazione, distribuzione, scarico e comfort dell’acqua a bordo.

Vedi acqua a bordo

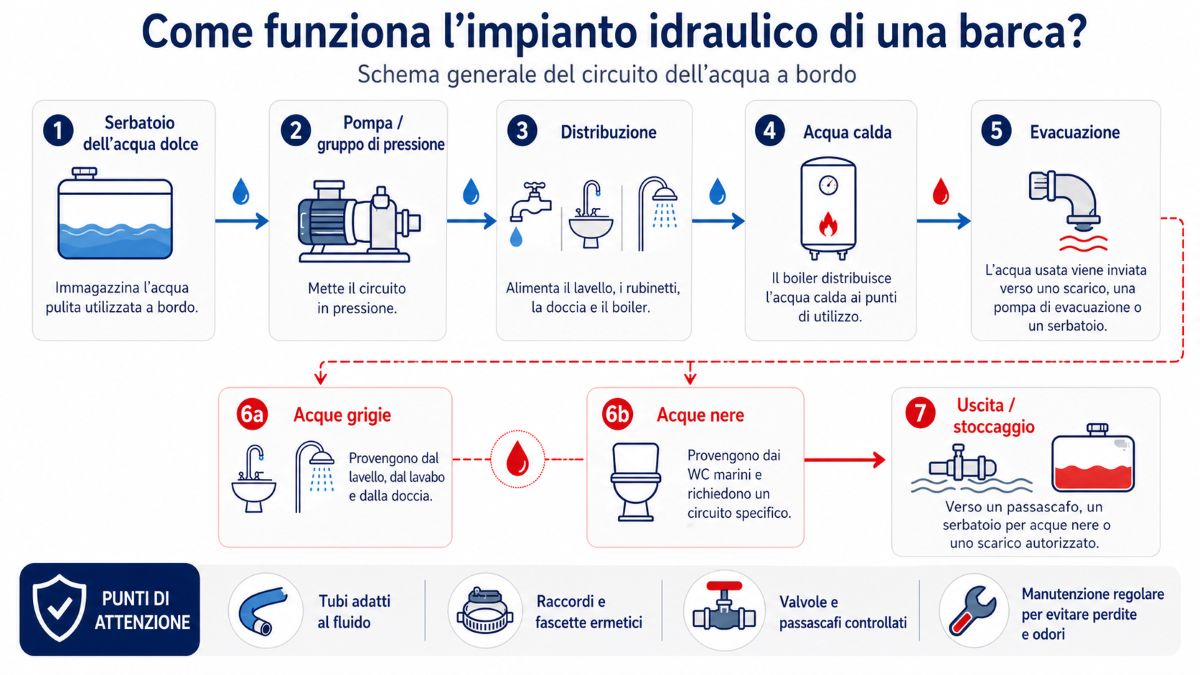

Come funziona il circuito dell’acqua dolce su una barca?

Il circuito dell’acqua dolce in barca funziona in passaggi semplici: l’acqua viene stoccata in un serbatoio, aspirata da una pompa, messa in pressione e inviata a rubinetti, lavello, doccia o boiler. Quando apri un rubinetto, la pressione scende; la pompa si avvia per ripristinare la portata.

Nelle installazioni più comuni, un gruppo acqua per barca assicura questa pressurizzazione automaticamente. Può alimentare più punti d’acqua se portata della pompa, diametro dei tubi e raccordi sono coerenti con le esigenze di bordo.

Lo stoccaggio dell’acqua dipende anche dal tipo di serbatoio. Un serbatoio per barca può servire per acqua dolce, acque reflue o altri fluidi secondo la progettazione. Deve essere dimensionato in base ad autonomia, spazio disponibile e usi a bordo.

Circuito acqua dolce barca

Gruppi acqua per barca

Per alimentare automaticamente rubinetti, docce e punti d’acqua a bordo.

Vedi gruppi acqua

Serbatoi barca

Per stoccare acqua dolce, acque reflue o altri fluidi secondo l’impianto.

Vedi serbatoi

Come viene distribuita l’acqua verso rubinetti, lavello e doccia?

L’acqua viene distribuita a bordo tramite una rete di tubi collegati da raccordi. I raccordi possono essere diritti, a gomito, a T, a Y, maschio, femmina o portagomma. Servono a prolungare una linea, cambiare direzione, dividere un circuito o collegare un tubo a pompa, serbatoio, valvola o rubinetto.

In un impianto idraulico per barca, ogni dettaglio conta: diametro del tubo, compatibilità del raccordo, serraggio della fascetta, accessibilità per la manutenzione e resistenza alle vibrazioni. Per collegare correttamente il circuito, i raccordi per barca e i raccordi acqua per barca devono essere scelti secondo diametro, materiale e fluido trasportato.

La distribuzione dell’acqua deve essere coerente con l’allestimento della barca. Più punti d’acqua ci sono, più bisogna controllare perdite di carico, qualità dei collegamenti e capacità della pompa. È una logica simile ad altri sistemi di bordo, come nel sistema di propulsione di una barca, dove motore, trasmissione ed elica lavorano insieme.

Raccordi idraulici barca e accessori di montaggio

Raccordi barca

Raccordi diritti, a gomito, filettati, portagomma o a T per organizzare il circuito dell’acqua.

Vedi raccordi

Raccordi acqua barca

Raccordi per circuiti di acqua dolce, acqua calda o scarico.

Vedi raccordi acqua

Fascette

Per fissare i tubi sui raccordi e rendere sicuri i collegamenti.

Vedi fascette

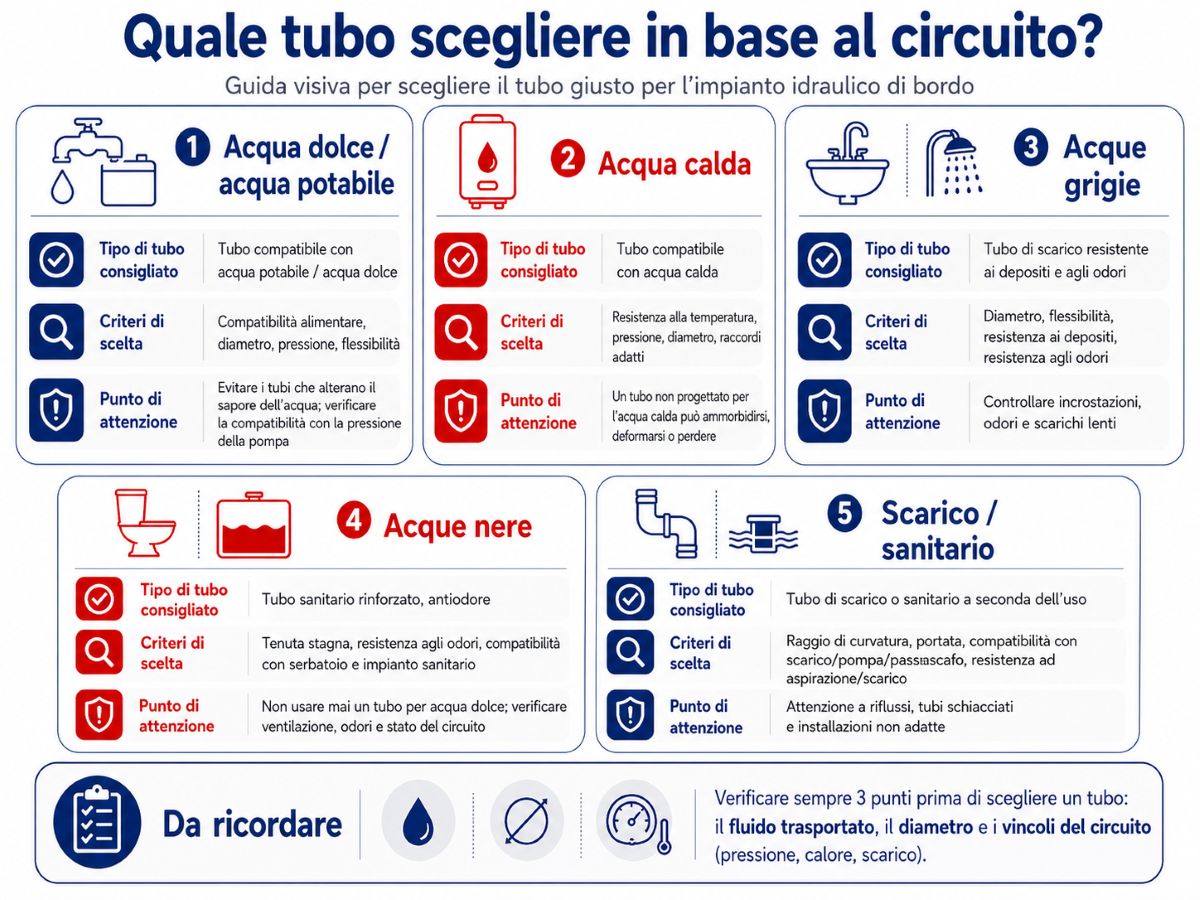

Quali tubi scegliere per un impianto idraulico marino?

La scelta del tubo dipende dal fluido trasportato. Un tubo per acqua potabile in barca non ha le stesse esigenze di un tubo di scarico, sanitario o per acqua calda. Bisogna considerare diametro, pressione, temperatura, flessibilità, raggio di curvatura, resistenza agli odori e compatibilità alimentare.

Per acqua dolce serve un tubo pulito, adatto all’acqua potabile e compatibile con la pressione della pompa. Per acque grigie o nere, la priorità diventa la resistenza a odori, depositi, batteri e acque cariche. È uno dei punti più importanti dell’impianto idraulico marino.

Come funziona il circuito dell’acqua calda a bordo?

Il circuito dell’acqua calda funziona a partire dall’acqua dolce. L’acqua fredda viene inviata a un boiler e poi ridistribuita ai punti d’acqua calda, come lavello o doccia. Secondo l’impianto, il boiler può funzionare a elettricità, tramite motore o con sistema misto.

Questo circuito richiede tubi e raccordi capaci di sopportare la temperatura. Vanno controllati anche pressione, valvole, collegamenti e stato del serbatoio. Per questo tipo di installazione, la categoria acqua a bordo riunisce prodotti legati a comfort, distribuzione e riscaldamento dell’acqua.

Alcuni boiler possono essere collegati anche al motore o al circuito elettrico. Per capire meglio queste interazioni, può essere utile leggere la guida sul circuito di raffreddamento del motore, soprattutto quando l’acqua calda sanitaria dipende in parte dal calore motore.

Circuito acqua calda barca

Boiler barca

Per produrre acqua calda sanitaria a bordo e alimentare doccia o lavello.

Vedi attrezzature

Come funziona lo scarico dell’acqua su una barca?

Lo scarico dell’acqua in barca può funzionare per gravità o con pompa, secondo la posizione del punto d’acqua e il tipo di barca. L’acqua usata passa da una piletta, un tubo di scarico, talvolta una valvola di non ritorno, poi verso un passascafo, un serbatoio o una pompa.

Uno scarico deve essere progettato con prudenza, soprattutto se attraversa lo scafo. Un passascafo mal mantenuto, una valvola bloccata o un tubo usurato possono essere punti sensibili. Le valvole barca permettono di isolare entrate o uscite d’acqua.

Quando l’acqua raggiunge la sentina o lo scarico non può avvenire per gravità, può servire una pompa adatta. In questo caso, la guida come scegliere una pompa di sentina aiuta a capire portata, automazione e sicurezza.

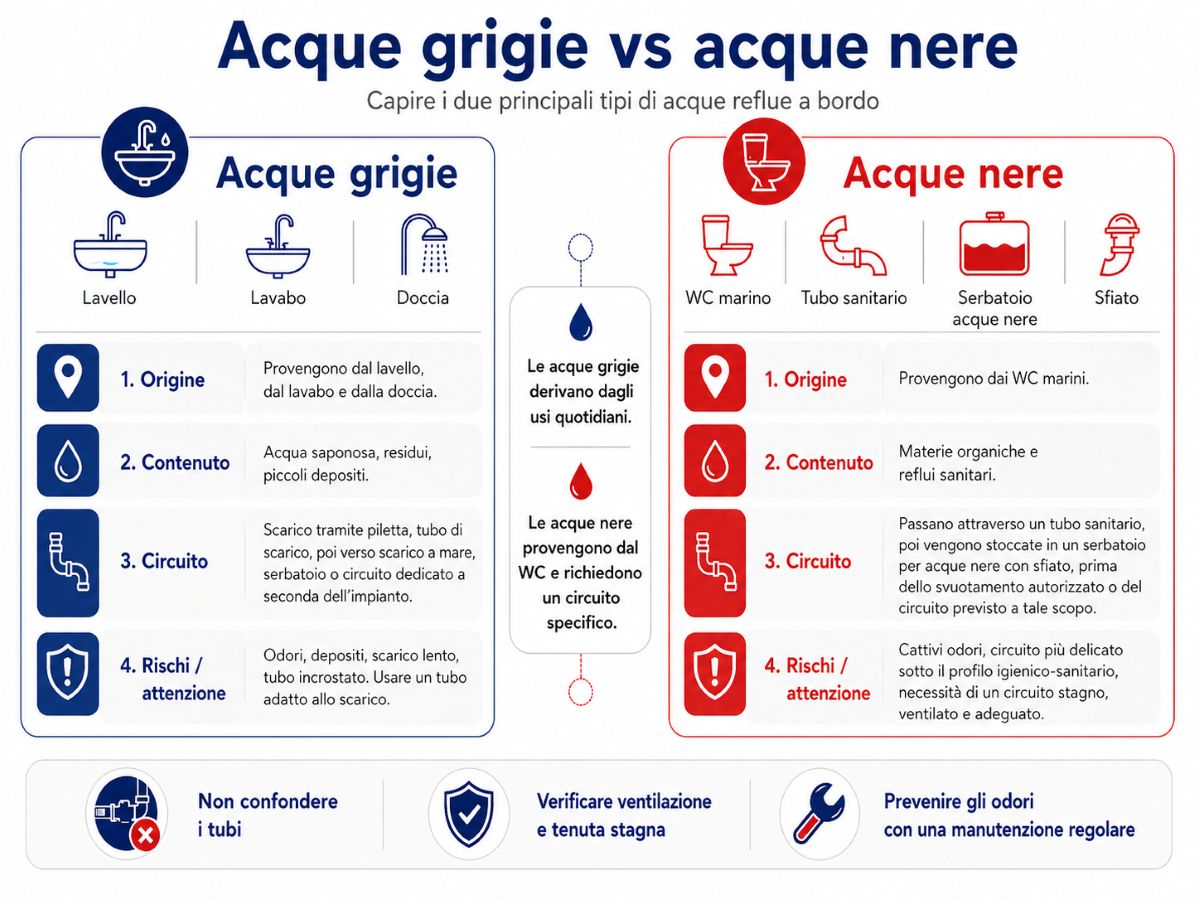

Qual è la differenza tra acque grigie e acque nere in barca?

Le acque grigie in barca provengono soprattutto da lavelli, lavabi e docce. Contengono acqua saponata, residui e depositi. Le acque nere provengono dai WC marini e contengono materia organica: richiedono quindi un circuito specifico con tubi sanitari, serbatoio, sfiato e talvolta indicatore o sistema di svuotamento.

Questa distinzione è importante per scegliere tubo, serbatoio e accessori. Un tubo per acqua dolce non deve essere usato per acque nere: può lasciar passare odori, degradarsi prima o creare problemi sanitari. Gli accessori per acque reflue si trovano spesso tra serbatoi barca, tubi sanitari, raccordi, sfiati e accessori di scarico.

Acque grigie e acque nere barca

Serbatoi acque nere

Per stoccare le acque dei WC marini prima di svuotamento o trattamento.

Vedi serbatoi

Attrezzature acque reflue

Accessori per gestire acque grigie, acque nere, indicatori, filtri e scarichi.

Vedi acqua a bordo

Come funzionano i WC marini e il serbatoio acque nere?

I WC marini scaricano le acque nere verso un serbatoio o un circuito dedicato. Il sistema può essere manuale o elettrico. Con un serbatoio acque nere per barca, gli effluenti vengono stoccati temporaneamente prima dello svuotamento in zona autorizzata o con attrezzatura adeguata.

Il circuito comprende in genere tazza, pompa o sistema di risciacquo, tubi sanitari, valvola, serbatoio, sfiato e talvolta bocchettone di svuotamento. La ventilazione del serbatoio è essenziale per evitare sovrapressioni e odori persistenti.

A cosa servono valvole, passascafo e bocchettoni nell’idraulica di bordo?

Valvole, passascafo e bocchettoni gestiscono entrate, uscite, riempimenti e svuotamenti del circuito. Sono componenti essenziali perché alcuni attraversano direttamente lo scafo. Un passascafo permette il passaggio di un fluido tra interno ed esterno. Una valvola apre o chiude questo passaggio. Un bocchettone serve soprattutto per riempire o svuotare da coperta.

Devono essere accessibili, controllabili e adatti all’ambiente marino. Una valvola bloccata o un passascafo indebolito non vanno ignorati, soprattutto sotto o vicino alla linea di galleggiamento. Per uscite, riempimenti o svuotamenti, anche i bocchettoni di scarico sono accessori da controllare.

Valvole, passascafo e bocchettoni barca

Valvole barca

Per aprire, chiudere o isolare un ingresso o uno scarico d’acqua.

Vedi valvole

Passascafo barca

Per gestire ingressi e uscite d’acqua attraverso lo scafo.

Vedi passascafo

Bocchettoni e tappi

Per riempire, svuotare o chiudere accessi a serbatoi e circuiti.

Vedi bocchettoni

Che differenza c’è tra idraulica in plastica, inox, bronzo e ottone?

La scelta del materiale dipende da posizione, fluido, pressione, budget ed esposizione alla corrosione. L’idraulica in plastica per barca è leggera, semplice da installare e pratica in molti circuiti di acqua dolce. Inox, bronzo o ottone sono usati per raccordi, valvole o parti esposte.

In ambiente marino il materiale non va scelto solo in base al prezzo. Bisogna considerare sale, sforzi meccanici, contatto con l’acqua, filettature, compatibilità tra metalli e accesso per la sostituzione. Anche le fascette per barca devono essere adatte, perché una buona connessione dipende dal tubo e dal fissaggio.

Sulle parti metalliche esposte all’acqua, la corrosione resta un punto critico. Per capire meglio la protezione degli elementi immersi o vicini all’acqua, la guida sui diversi tipi di anodi barca completa utilmente questa sezione.

Quali problemi frequenti colpiscono l’impianto idraulico di una barca?

I problemi più comuni sono perdite, cali di pressione, cattivi odori, tubi induriti, raccordi allentati, pompe rumorose, scarichi lenti e valvole di non ritorno difettose. Questi segnali compaiono spesso gradualmente, soprattutto dopo un lungo fermo.

Una pompa che parte senza aprire rubinetti può indicare una perdita o un calo di pressione. Un odore persistente può indicare un tubo sanitario stanco, poca ventilazione o acqua stagnante. Come per un motore, la diagnosi si fa per fasi: dal sintomo alla causa probabile, logica presente anche nelle guide sul circuito carburante, sul motore diesel marino o sul motore a benzina per barca.

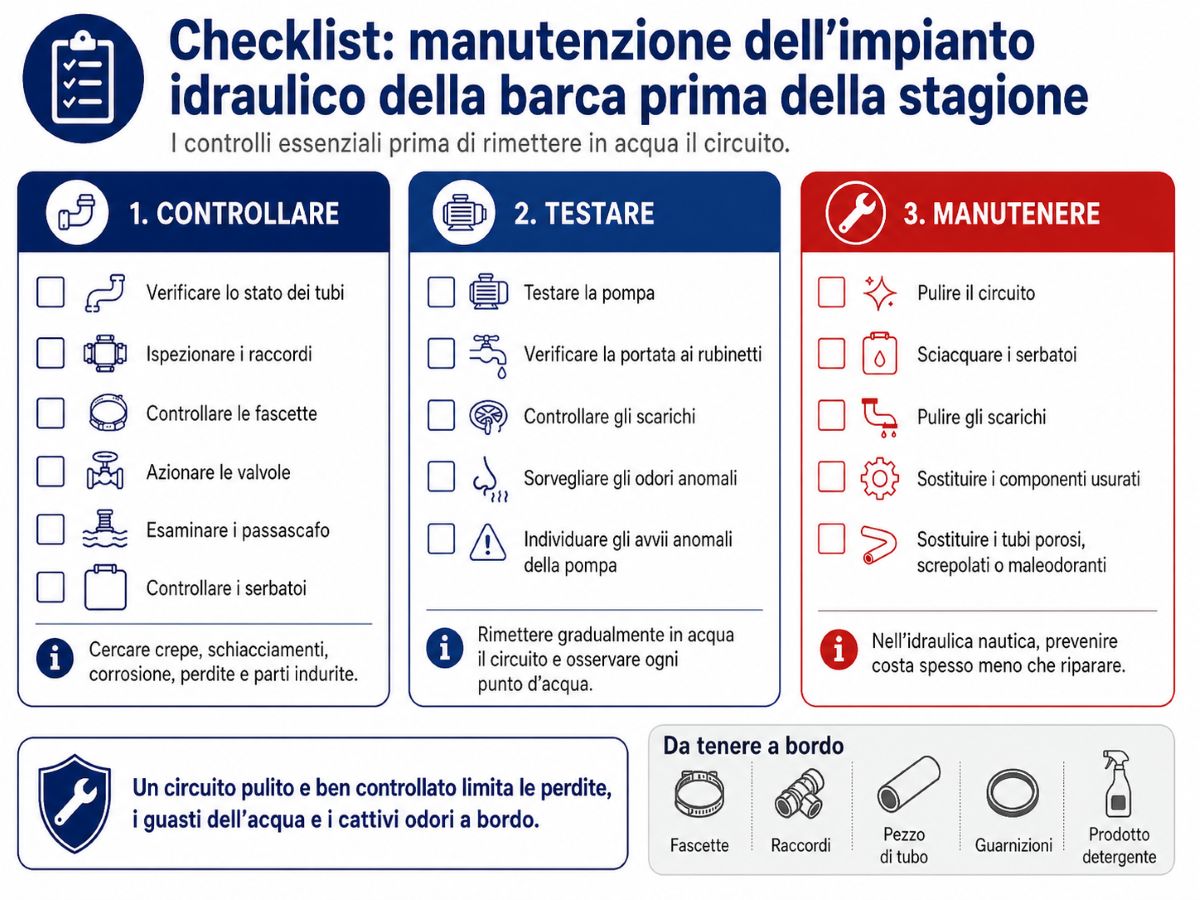

Come mantenere l’impianto idraulico di una barca?

La manutenzione dell’impianto idraulico di una barca consiste nel controllare regolarmente tubi, raccordi, fascette, valvole, passascafo, serbatoi, pompe e scarichi. Prima della stagione è consigliabile rimettere il circuito in acqua progressivamente, verificare perdite, ascoltare la pompa e testare ogni punto d’acqua.

Bisogna anche risciacquare i circuiti, pulire i serbatoi, controllare gli odori e sostituire i tubi usurati. Un tubo indurito, screpolato, schiacciato, poroso o maleodorante va considerato da sostituire. In idraulica marina, prevenire costa spesso meno che riparare una perdita difficile da raggiungere.

L’impianto idraulico va integrato nelle operazioni stagionali. Prima di un fermo prolungato, la guida al rimessaggio invernale aiuta a proteggere la barca da gelo, umidità o ristagni. Al ritorno della stagione, la guida per rimettere in servizio la barca permette di riprendere i controlli nel giusto ordine.

Quali altri sistemi della barca è utile capire?

L’idraulica di bordo raramente funziona da sola. Si integra con elettricità, motore, propulsione, timoneria, navigazione e sicurezza. Una pompa dipende dall’elettricità, un boiler può essere legato al motore e uno scarico deve essere compatibile con scafo e navigazione.

Poiché pompe, indicatori, boiler e comfort consumano elettricità, la gestione dell’energia a bordo influisce direttamente sull’affidabilità del circuito acqua. Per approfondire, la guida su come gestire l’energia a bordo completa naturalmente questo articolo.

Per capire la logica generale degli impianti, può essere utile leggere la guida su come funziona un’elica, quella sulla timoneria idraulica, o la guida agli strumenti di navigazione, che spiega come GPS, bussola, ecoscandaglio, radar e altri strumenti aiutano a orientarsi.

Comunicazione e sicurezza completano il quadro. La radio VHF marina permette di comunicare a bordo e con i soccorsi, mentre la tecnologia AIS aiuta a identificare le imbarcazioni vicine. Infine, la guida sul booster di batteria spiega il suo ruolo quando manca potenza elettrica.

Cosa ricordare sull’impianto idraulico di una barca?

L’impianto idraulico funziona come una catena: il serbatoio stocca l’acqua, la pompa la mette in pressione, i tubi la distribuiscono, i raccordi creano le connessioni e gli scarichi dirigono le acque reflue verso un’uscita o un serbatoio. Ogni componente deve essere adatto a fluido, pressione, vibrazioni e ambiente marino.
