Come funziona il circuito di raffreddamento del motore di una barca?

Come funziona un circuito di raffreddamento del motore di una barca?

Desiderate capire come un motore marino evita il surriscaldamento, perché fa circolare acqua o liquido di raffreddamento e quali componenti intervengono realmente in questo sistema? Il circuito di raffreddamento del motore di una barca è un insieme essenziale, ma spesso poco compreso. In realtà, il suo funzionamento diventa molto più chiaro quando si segue semplicemente il percorso del fluido, dalla presa d’acqua fino allo scarico, passando per la pompa, il monoblocco, il termostato e, a seconda dei casi, lo scambiatore.

Avete bisogno di ricambi per il circuito di raffreddamento?

Riassunto: Il circuito di raffreddamento del motore di una barca serve a mantenere il motore a una corretta temperatura di esercizio. A seconda del tipo di motore, può utilizzare direttamente l’acqua esterna oppure funzionare con un circuito chiuso riempito di liquido di raffreddamento e con uno scambiatore termico. Il suo ruolo è sempre lo stesso: catturare il calore prodotto dal motore, trasportarlo e poi evacuarlo senza lasciare che la meccanica si surriscaldi. Quando questo circuito funziona male, le conseguenze possono andare da un semplice allarme di temperatura fino a un guasto motore più serio.

Schema del circuito di raffreddamento di un motore marino

A cosa serve un circuito di raffreddamento del motore di una barca?

Un motore marino produce molto calore quando funziona. Questo calore è normale: deriva dalla combustione in un motore termico, dagli attriti interni e dal carico richiesto al motore per spingere la barca. Il problema, quindi, non è il calore in sé, ma il fatto che debba restare entro un intervallo accettabile. Se la temperatura sale troppo, l’olio si degrada più rapidamente, i giochi meccanici non sono più corretti, le guarnizioni soffrono e alcuni componenti possono deformarsi.

Il circuito di raffreddamento del motore di una barca ha proprio la missione di recuperare questo calore e poi evacuarlo. In pratica, il sistema mette le parti calde del motore a contatto con un fluido più freddo, spesso acqua esterna o liquido di raffreddamento, per mantenere il motore alla sua temperatura ideale di esercizio. È questo che permette alla meccanica di restare affidabile, efficiente e durevole.

Questo punto è fondamentale per comprendere l’insieme del motore. Se inoltre desiderate collocare questo circuito in una visione più ampia, potete consultare anche il nostro articolo su il funzionamento del sistema di propulsione di una barca, che consente di vedere come raffreddamento, alimentazione, combustione e trasmissione lavorino insieme.

Schema semplificato: motore → produzione di calore → fluido di raffreddamento → trasporto del calore → evacuazione verso l’acqua esterna o verso lo scarico.

Come funziona un circuito di raffreddamento del motore di una barca?

Il principio generale è semplice: un fluido circola vicino alle zone calde del motore, assorbe il calore e poi lo evacua più lontano. Su una barca, questo ruolo è svolto particolarmente bene dall’acqua, perché è disponibile in abbondanza intorno all’imbarcazione e possiede una forte capacità di assorbire il calore.

In un sistema di raffreddamento marino troviamo quindi una logica in più fasi: il fluido viene aspirato, messo in movimento da una pompa dell’acqua, diretto in diverse parti del motore per estrarne il calore, regolato da un termostato e poi evacuato o raffreddato nuovamente a seconda del tipo di circuito. È questa circolazione continua che stabilizza la temperatura del motore.

Il modo in cui questo fluido viene utilizzato dipende dal tipo di installazione. Su alcuni motori, l’acqua esterna circola direttamente nel motore. Su altri, serve soltanto a raffreddare un secondo circuito chiuso contenente liquido di raffreddamento. Questa differenza cambia diverse cose in termini di manutenzione, corrosione e durata.

Il raffreddamento non lavora mai da solo. Interagisce con l’alimentazione, la combustione e lo scarico. Per comprendere meglio questo ambiente tecnico, potete leggere anche come funziona un circuito carburante su una barca, così come le nostre guide su il motore diesel per barca e il motore a benzina per barca.

Schema semplificato: aspirazione dell’acqua → pompa dell’acqua → circolazione nel motore o nello scambiatore → regolazione tramite termostato → scarico.

Qual è la differenza tra raffreddamento diretto e indiretto su una barca?

Come funziona un raffreddamento diretto?

In un raffreddamento diretto, l’acqua esterna viene aspirata e inviata direttamente al monoblocco e alla testata. Recupera il calore a contatto con le parti calde e poi viene evacuata all’esterno, spesso insieme ai gas di scarico. Si parla anche di circuito aperto, perché l’acqua non viene riutilizzata: entra, circola e poi esce.

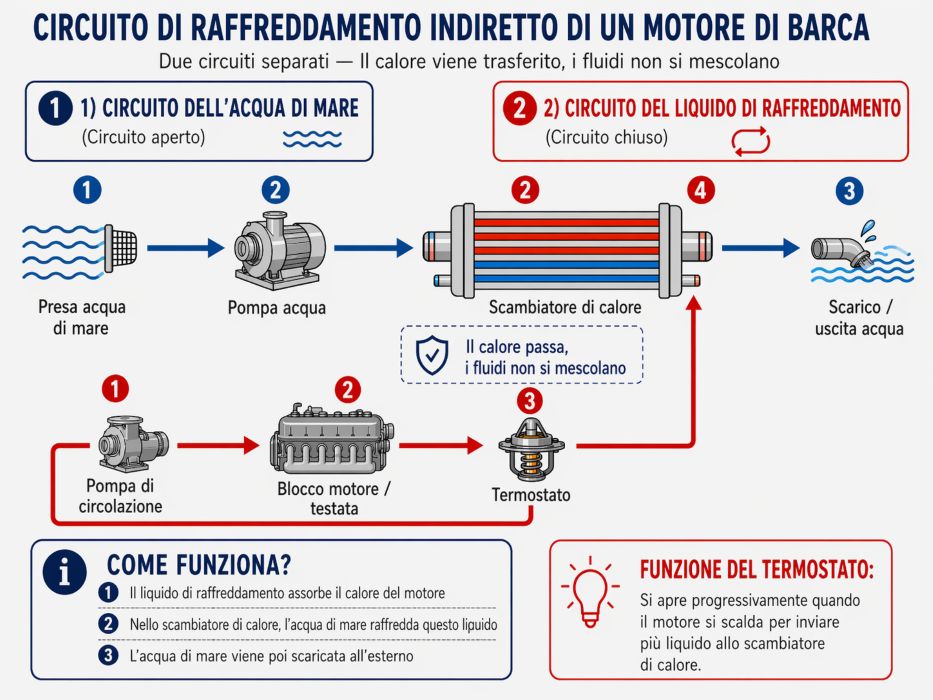

Come funziona un raffreddamento indiretto con scambiatore?

In un raffreddamento indiretto, il motore non riceve direttamente l’acqua esterna nelle sue gallerie principali. Funziona con un circuito chiuso contenente liquido di raffreddamento, come in un motore automobilistico. Questo liquido circola nel motore, recupera il calore e poi passa in uno scambiatore termico. È in questo punto che interviene l’acqua esterna: raffredda il liquido senza entrare in contatto con tutte le parti interne del motore.

Quale sistema si ritrova a seconda dei motori?

Sui motori fuoribordo, il raffreddamento diretto è comune. Su molti motori entrobordo o motori marinizzati, il raffreddamento indiretto con scambiatore è molto diffuso, perché protegge meglio il motore dalla corrosione interna. Esistono anche varianti più specifiche, come il raffreddamento a chiglia, ma restano meno frequenti nella nautica da diporto classica.

Quali sono i vantaggi e i limiti di ciascun sistema?

Il raffreddamento diretto è più semplice nel suo principio, ma espone maggiormente i condotti interni all’acqua salata, al sale, ai depositi e alla corrosione. Il raffreddamento indiretto è più elaborato, ma consente un migliore controllo della temperatura e protegge più efficacemente la meccanica. In compenso, aggiunge componenti supplementari da controllare, come lo scambiatore, il vaso di espansione o il livello del liquido di raffreddamento.

Schema comparativo: circuito diretto = acqua esterna nel motore; circuito indiretto = liquido di raffreddamento nel motore + acqua esterna nello scambiatore.

Da dove entra l’acqua nel circuito di raffreddamento?

Qual è il ruolo della presa d’acqua?

Il circuito inizia con una presa d’acqua. Su un fuoribordo, l’aspirazione avviene generalmente tramite aperture poste nel piede. Su un entrobordo, l’acqua passa spesso attraverso un passascafo dotato di valvola e, talvolta, attraverso un filtro o un filtro acqua mare. Questa prima fase è essenziale: se l’acqua non entra correttamente, tutto il resto del circuito diventa inefficace.

A cosa servono filtri, griglie o aperture del piede?

Questi elementi servono a limitare l’ingresso di detriti grossolani, alghe o impurità. Non sostituiscono una manutenzione regolare, ma evitano che un corpo estraneo alteri troppo rapidamente la portata. Su una barca che naviga spesso in zone cariche, in un porto fangoso o in acque ricche di vegetazione, questa parte merita una vera attenzione.

Qual è la differenza tra un’aspirazione su fuoribordo e su entrobordo?

Su un fuoribordo, la presa d’acqua è integrata nell’insieme motore/piede. Su un entrobordo, l’aspirazione dipende dall’installazione della barca e del motore. Si possono quindi avere più elementi intermedi, come una valvola, un tubo di aspirazione o un filtro acqua mare. Questo rende il circuito un po’ più lungo, ma talvolta anche più facile da controllare elemento per elemento.

Schema semplificato: acqua esterna → aperture del piede o passascafo → filtro eventuale → pompa dell’acqua.

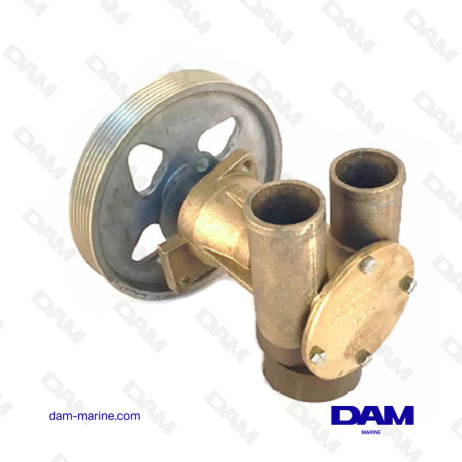

Come fa la pompa dell’acqua a far circolare l’acqua nel circuito?

A cosa serve la pompa dell’acqua su un motore marino?

La pompa dell’acqua è l’organo che mette il fluido in movimento. Senza di essa, l’acqua o il liquido di raffreddamento non circolano correttamente e il calore resta intrappolato nel motore. Il suo ruolo, quindi, non è solo aspirare l’acqua: deve anche mantenere una portata sufficiente in tutto il circuito, anche quando il regime del motore varia.

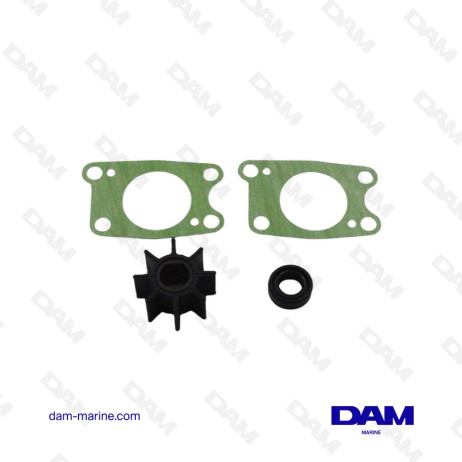

Qual è il ruolo della turbina o dell’impeller?

In molti motori marini, la pompa utilizza una turbina, chiamata anche impeller. Si tratta di un componente flessibile, spesso in gomma, le cui pale si deformano durante la rotazione per creare l’aspirazione e spingere l’acqua. È un classico componente soggetto a usura del circuito di raffreddamento. Quando invecchia, si screpola o perde pale, la portata diminuisce e il raffreddamento diventa meno efficace.

Perché la turbina è un componente sensibile del circuito?

La turbina non ama né i lunghi periodi di inattività, né gli avviamenti a secco, né le acque molto cariche. Una turbina usurata può continuare a girare senza fornire una portata sufficiente. È d’altronde uno dei primi punti da controllare in caso di surriscaldamento, di getto spia debole o di allarme temperatura.

Cosa succede se la pompa dell’acqua funziona male?

Se la pompa dell’acqua o la turbina non lavorano più correttamente, tutto il circuito perde efficienza. Il motore può allora scaldarsi progressivamente, o molto rapidamente a seconda dell’uso, del carico e del tipo di navigazione. Per questo è opportuno controllare lo stato delle pompe acqua, dei kit associati e dei componenti di circolazione del circuito.

Schema semplificato: aspirazione → turbina/impeller in rotazione → messa in pressione → invio dell’acqua verso il resto del circuito.

Come circola l’acqua nel motore della barca?

Come risale l’acqua nel motore?

Una volta aspirata e messa in portata dalla pompa, l’acqua viene diretta nei condotti del motore. Su un fuoribordo, risale generalmente dal piede verso la testa motrice. Su un entrobordo, segue le tubazioni del circuito di aspirazione e raggiunge poi le diverse zone da raffreddare. Il percorso esatto dipende dal motore, ma l’idea resta la stessa: far passare il fluido dove il calore è più intenso.

Cosa raffreddano il monoblocco e la testata?

Il monoblocco e la testata sono zone chiave. È lì che la combustione produce gran parte del calore. Il fluido circola attorno a queste parti attraverso passaggi interni che a volte vengono chiamati camicie d’acqua. Recupera così il calore il più vicino possibile ai cilindri, alle camere di combustione e alle zone più sensibili.

Cosa sono le camicie d’acqua in un motore marino?

Le camicie d’acqua sono volumi o gallerie ricavati nel motore per permettere al fluido di raffreddamento di circolare intorno alle zone calde. Il loro ruolo è garantire uno scambio termico efficace senza mettere direttamente i componenti meccanici in movimento a contatto con l’acqua. Sono, in un certo senso, i “corridoi” del raffreddamento all’interno del motore.

Come viene recuperato il calore a contatto con i componenti del motore?

Il fluido assorbe progressivamente il calore prodotto dalla meccanica. Più la circolazione è regolare e ben distribuita, più la temperatura resta stabile. Al contrario, se una zona del motore è poco alimentata dal raffreddamento a causa di un’ostruzione, di un termostato bloccato o di una portata troppo bassa, l’aumento di temperatura diventa prima locale e poi generale.

Schema semplificato: pompa dell’acqua → condotti → monoblocco → testata → recupero del calore → uscita verso termostato o scambiatore.

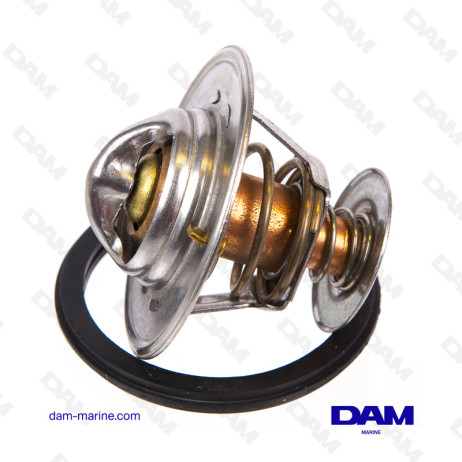

A cosa serve il termostato in un circuito di raffreddamento del motore di una barca?

Perché il termostato resta chiuso a freddo?

Il termostato, chiamato anche calorstat, serve a regolare la temperatura. A freddo, resta chiuso o parzialmente chiuso per permettere al motore di raggiungere più rapidamente la sua normale temperatura di esercizio. Questa fase è importante: un motore troppo freddo non lavora nelle sue condizioni ottimali.

Quando si apre il termostato?

Quando il fluido raggiunge una certa temperatura, il termostato si apre progressivamente per lasciare circolare più fluido nel resto del circuito. Non si tratta quindi di un semplice interruttore, ma di un organo di regolazione termica che aiuta il motore a restare in un intervallo coerente nonostante le variazioni di regime, di temperatura dell’acqua esterna e di carico.

Come aiuta il termostato il motore a restare alla giusta temperatura?

Senza termostato, il motore potrebbe restare troppo freddo oppure dipendere troppo dalla temperatura esterna e dalla portata della pompa. Il termostato stabilizza il funzionamento ed evita grandi sbalzi termici. Su un motore marino, questo contribuisce alla longevità generale della meccanica.

Cosa succede se il termostato è bloccato?

Se resta chiuso, il fluido circola male e la temperatura può salire rapidamente. Se resta aperto, il motore può fare fatica a raggiungere la giusta temperatura di esercizio. In entrambi i casi, il comportamento del motore non è più normale. Un controllo del termostato fa quindi parte delle verifiche logiche su questo tipo di circuito.

Schema semplificato: motore freddo = termostato chiuso; motore in temperatura = termostato aperto progressivamente.

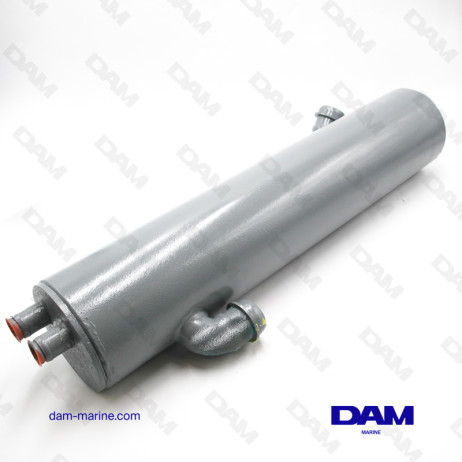

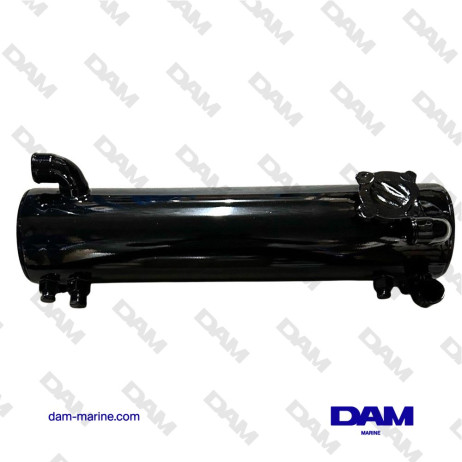

Qual è il ruolo dello scambiatore in un circuito di raffreddamento della barca?

Come funziona uno scambiatore termico marino?

In un sistema indiretto, lo scambiatore è il componente che permette al liquido di raffreddamento del circuito interno di perdere il suo calore senza mescolarsi con l’acqua esterna. I due fluidi circolano separatamente, ai due lati di un fascio o di una struttura conduttrice, e il calore passa dall’uno all’altro.

Qual è la differenza tra il circuito interno e quello esterno?

Il circuito interno contiene il liquido di raffreddamento che circola nel motore. Il circuito esterno utilizza l’acqua esterna, spesso di mare, che attraversa lo scambiatore per portare il calore verso l’esterno. Questa separazione è uno dei grandi vantaggi del raffreddamento indiretto, poiché limita l’esposizione diretta del motore all’acqua salata.

Perché lo scambiatore protegge meglio il motore dalla corrosione?

Poiché l’acqua esterna non circola in tutte le parti del motore, alcune zone interne sono meglio preservate dal sale, dai depositi e dalla corrosione. Questo non elimina i vincoli di manutenzione, ma cambia chiaramente la logica di protezione della meccanica.

Che cos’è un fascio di scambiatore o “nido d’ape”?

Il fascio dello scambiatore è un insieme di piccoli condotti o tubi attraverso i quali circola uno dei fluidi. È una zona molto efficace per il trasferimento termico, ma anche un punto che può sporcarsi nel tempo. Quando il fascio si ostruisce parzialmente, il raffreddamento diventa meno efficiente. Se il vostro motore è dotato di questo tipo di installazione, potete trovare componenti dedicati nella categoria scambiatori per motori di barche.

Schema semplificato: circuito interno caldo da un lato, acqua esterna più fredda dall’altro, scambio di calore senza mescolanza dei fluidi.

Come viene evacuata l’acqua alla fine del circuito?

Perché l’acqua viene spesso scaricata con lo scarico?

Su molti motori marini, l’acqua di raffreddamento viene scaricata con i gas di scarico. Questo consente sia di evacuare il calore sia di raffreddare alcune parti della linea di scarico. Questa architettura è frequente, ma implica anche che una mancanza di portata possa talvolta essere individuata visivamente all’uscita.

A cosa serve il getto spia su un motore fuoribordo?

Il getto spia, o indicatore di circolazione, è un piccolo getto d’acqua visibile su molti motori fuoribordo. Non riassume da solo lo stato completo del circuito, ma fornisce un’indicazione pratica: se l’acqua circola bene, il getto è generalmente presente e regolare. Se diventa debole o assente, conviene controllare il circuito senza aspettare.

Come riconoscere una portata d’acqua normale allo scarico?

Non esiste un aspetto universale valido per tutti i motori, ma un cambiamento netto rispetto al comportamento abituale deve attirare l’attenzione. Uno scarico molto più debole, irregolare o assente può segnalare un problema di aspirazione, di turbina, di termostato o di sporcizia.

Schema semplificato: motore raffreddato → acqua calda diretta verso l’uscita → scarico tramite scarico o getto spia.

Quali componenti compongono un circuito di raffreddamento del motore di una barca?

Considerato nel suo insieme, il circuito di raffreddamento del motore di una barca riunisce diverse famiglie di componenti. I componenti di ingresso del circuito, come la presa d’acqua, le aperture del piede, il passascafo o il filtro, assicurano l’alimentazione in acqua. I componenti di circolazione, come la pompa dell’acqua, la turbina, l’impeller, i tubi flessibili e i condotti, fanno avanzare il fluido nel sistema.

Seguono poi i componenti di regolazione e di scambio, come il termostato, il carter del termostato, lo scambiatore termico, il raffreddatore dell’olio su alcune installazioni, così come gli elementi associati al vaso di espansione o al liquido di raffreddamento nei circuiti chiusi. Infine, l’uscita dell’acqua, lo scarico raffreddato e l’indicatore di circolazione consentono l’evacuazione e il controllo visivo.

In parallelo, non bisogna dimenticare gli organi legati alla protezione contro la corrosione. Gli anodi per barca non fanno circolare il fluido, ma contribuiscono alla conservazione dell’insieme in un ambiente marino aggressivo. Per approfondire questo tema, potete leggere anche il nostro articolo sui diversi tipi di anodi per barca.

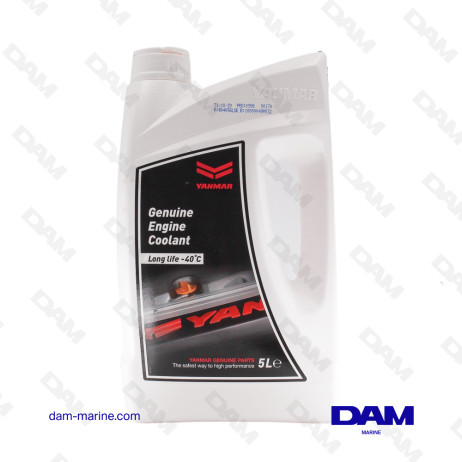

Qual è il ruolo del liquido di raffreddamento su una barca?

In quali motori si trova il liquido di raffreddamento?

Il liquido di raffreddamento riguarda soprattutto i sistemi indiretti o chiusi. In questo caso, circola all’interno del motore, recupera il calore e poi lo cede allo scambiatore. Non va quindi confuso con l’acqua esterna, che interviene dal canto suo nel circuito di raffreddamento esterno.

Perché non usare soltanto acqua?

L’acqua da sola non svolge tutte le funzioni necessarie in un circuito chiuso. Un liquido di raffreddamento adatto aiuta a limitare la corrosione interna, protegge dal gelo e contribuisce alla stabilità termica del sistema. Per questo un circuito indiretto ben mantenuto non funziona “solo con acqua”, anche se l’acqua esterna continua a intervenire dal lato dello scambiatore.

A cosa serve il liquido di raffreddamento oltre al raffreddamento?

Non serve soltanto a trasportare il calore. Contribuisce anche a proteggere i condotti, alcune superfici metalliche e l’intero circuito chiuso dagli effetti del tempo. È quindi un fluido tecnico, non soltanto un vettore di temperatura.

Qual è il legame tra liquido di raffreddamento, corrosione e gelo?

Un liquido inadatto, troppo vecchio o insufficiente può ridurre la protezione del circuito. Nei periodi freddi, questo può diventare particolarmente penalizzante. È anche per questo che i temi di rimessaggio invernale e di preparazione dopo l’inverno sono collegati al raffreddamento del motore: un circuito mal preparato durante il fermo o mal controllato alla rimessa in funzione può diventare rapidamente una fonte di problemi.

Schema semplificato: circuito chiuso interno con liquido di raffreddamento + circuito esterno ad acqua di mare attorno allo scambiatore.

Quali problemi può incontrare un circuito di raffreddamento del motore di una barca?

I problemi più frequenti sono spesso legati alla portata, all’intasamento o alla regolazione. Una turbina usurata, una presa d’acqua parzialmente ostruita, un fascio dello scambiatore sporco, un termostato bloccato o un tubo flessibile usurato possono bastare a degradare il raffreddamento. Il motore può allora scaldarsi in modo anomalo, perdere stabilità termica o attivare un allarme.

In navigazione, questo può manifestarsi con una temperatura motore che sale troppo, uno scarico d’acqua più debole del solito, l’assenza del getto spia su un fuoribordo o persino una perdita di prestazioni se il motore si protegge. Quando il surriscaldamento è già presente, è preferibile completare questa lettura con la nostra guida dedicata sul surriscaldamento del motore di una barca.

Come diagnosticare rapidamente un problema su un circuito di raffreddamento della barca?

Quali controlli visivi fare all’avviamento?

Il primo riflesso consiste nell’osservare lo scarico dell’acqua o il getto spia, a seconda del tipo di motore. L’assenza d’acqua, un getto irregolare o nettamente più debole del solito deve mettere in allerta. Su un entrobordo, il controllo della portata allo scarico e il monitoraggio della temperatura sul quadro strumenti restano riferimenti utili.

Quali componenti controllare per primi in caso di surriscaldamento?

In una diagnosi rapida, la logica vuole che si risalga il circuito in questo ordine: presa d’acqua, eventuale filtro, pompa dell’acqua, turbina, termostato, scambiatore, tubi flessibili e livello del liquido di raffreddamento se il motore funziona con un circuito indiretto. Questo metodo evita di controllare i componenti a caso.

Quali sintomi orientano verso un guasto preciso?

Sintomo Causa probabile Elemento da controllare
Getto d’acqua assente o molto debole Portata insufficiente Presa d’acqua, pompa dell’acqua, turbina, ostruzione
Aumento anomalo della temperatura Regolazione o scambio degradato Termostato, scambiatore, livello del liquido
Perdita visibile Perdita di tenuta Tubi flessibili, fascette, guarnizioni, carter
Temperatura instabile Apertura irregolare o circolazione disturbata Termostato, circolazione interna, pompa

Se il motore inizia ad accumulare più sintomi, o se avete dubbi sul suo stato generale, può essere utile consultare anche i nostri contenuti sulla perdita di potenza del motore di una barca, sulle vibrazioni del motore, sul fumo del motore o ancora sulla riparazione del motore di una barca.

Come mantenere un circuito di raffreddamento del motore di una barca?

La manutenzione del circuito di raffreddamento resta relativamente logica se si rispetta il percorso del fluido. Bisogna innanzitutto mantenere pulita l’entrata dell’acqua, sorvegliare lo stato della pompa e della turbina, controllare i tubi flessibili e assicurarsi che il termostato lavori correttamente. Sulle installazioni indirette, bisogna anche seguire lo stato del liquido di raffreddamento, dello scambiatore e, a seconda dell’installazione, di alcuni anodi associati.

Dopo una navigazione in mare, il risciacquo con acqua dolce può essere utile a seconda del motore e della sua installazione. Durante i periodi di fermo prolungato, si impone un controllo più ampio. Infine, se intervenite sull’ambiente del motore al momento delle rimesse in moto, potete completare con le nostre guide sul booster di batteria e sulle cause di un motore di una barca che non si avvia, spesso utili a inizio stagione.

Quale riepilogo conviene ricordare sugli elementi del circuito di raffreddamento del motore di una barca?

Elemento Ruolo Cosa bisogna controllare
Presa d’acqua / aperture / passascafo Far entrare l’acqua nel circuito Ostruzione, detriti, sporcizia
Filtro / filtro acqua mare Trattenere alcune impurità Intasamento, mancanza di portata
Pompa dell’acqua Mettere in circolazione il fluido Usura, portata insufficiente, perdite
Turbina / impeller Creare l’aspirazione e spingere l’acqua Pale usurate, deformazione, funzionamento a secco
Monoblocco / testata / camicie d’acqua Ricevere e trasmettere il calore al fluido Depositi, raffreddamento irregolare
Termostato Regolare la temperatura di esercizio Blocco aperto o chiuso
Scambiatore Raffreddare il circuito chiuso senza mescolare i fluidi Sporcizia, fascio intasato
Tubi flessibili e fascette Convogliare il fluido e garantire la tenuta Crepe, trafilamenti, allentamento
Liquido di raffreddamento Trasportare il calore e proteggere il circuito chiuso Livello, qualità, invecchiamento
Getto spia / scarico dell’acqua Mostrare o evacuare la portata a fine circuito Getto debole, assenza d’acqua, comportamento insolito

FAQ sul circuito di raffreddamento del motore di una barca

Bisogna risciacquare il motore dopo ogni uscita in mare?

Il risciacquo è spesso consigliato, soprattutto sui motori esposti direttamente all’acqua salata. La frequenza dipende però dal tipo di motore, dalla sua installazione e dalle raccomandazioni del costruttore.

Un motore fuoribordo ha sempre un getto spia?

Molti fuoribordo ne sono dotati, ma il dispositivo esatto può variare a seconda della marca e del modello. Quando esiste, il getto spia è soprattutto un pratico indicatore di circolazione.

Si può navigare con un motore che scalda un po’ più del solito?

È meglio evitarlo. Un aumento insolito della temperatura può annunciare un difetto di circolazione, un termostato bloccato o un inizio di intasamento. Continuare a navigare può aggravare la situazione.

Il liquido di raffreddamento di una barca si cambia come su un’auto?

Il principio è simile, ma le raccomandazioni dipendono dal motore marino, dal costruttore e dal tipo di circuito. Bisogna quindi sempre fare riferimento al motore interessato e al suo utilizzo.

Il gelo può danneggiare un circuito di raffreddamento della barca?

Sì, soprattutto sui circuiti mal preparati per il rimessaggio invernale o insufficientemente protetti. È un punto da non trascurare sulle barche immobilizzate durante la brutta stagione.
