Annoti marca, potenza, modello e numero di serie: queste informazioni rendono più rapida la verifica della compatibilità.
Il numero di serie del motore della barca è l’identificativo che permette di riconoscere con precisione un motore fuoribordo, entrobordo o sterndrive. Si trova di solito su una targhetta del costruttore, un’etichetta, il blocco motore, il supporto sullo specchio di poppa o nei documenti della barca. Serve per ordinare i ricambi corretti, evitare errori di compatibilità e facilitare la diagnosi. La buona pratica è rilevare tutta la targhetta, non solo una riga isolata.
Dove trovare rapidamente il numero di serie del motore della barca?
Il numero di serie del motore della barca si trova innanzitutto sulla targhetta del costruttore o sull’etichetta di identificazione del motore. Se non è visibile, bisogna poi controllare il supporto motore, il blocco, l’eventuale piede e i documenti della barca.
- Targhetta del costruttore: targhetta metallica o etichetta, spesso la fonte più affidabile.
- Supporto di fissaggio: molto frequente sui motori fuoribordo, vicino allo specchio di poppa.

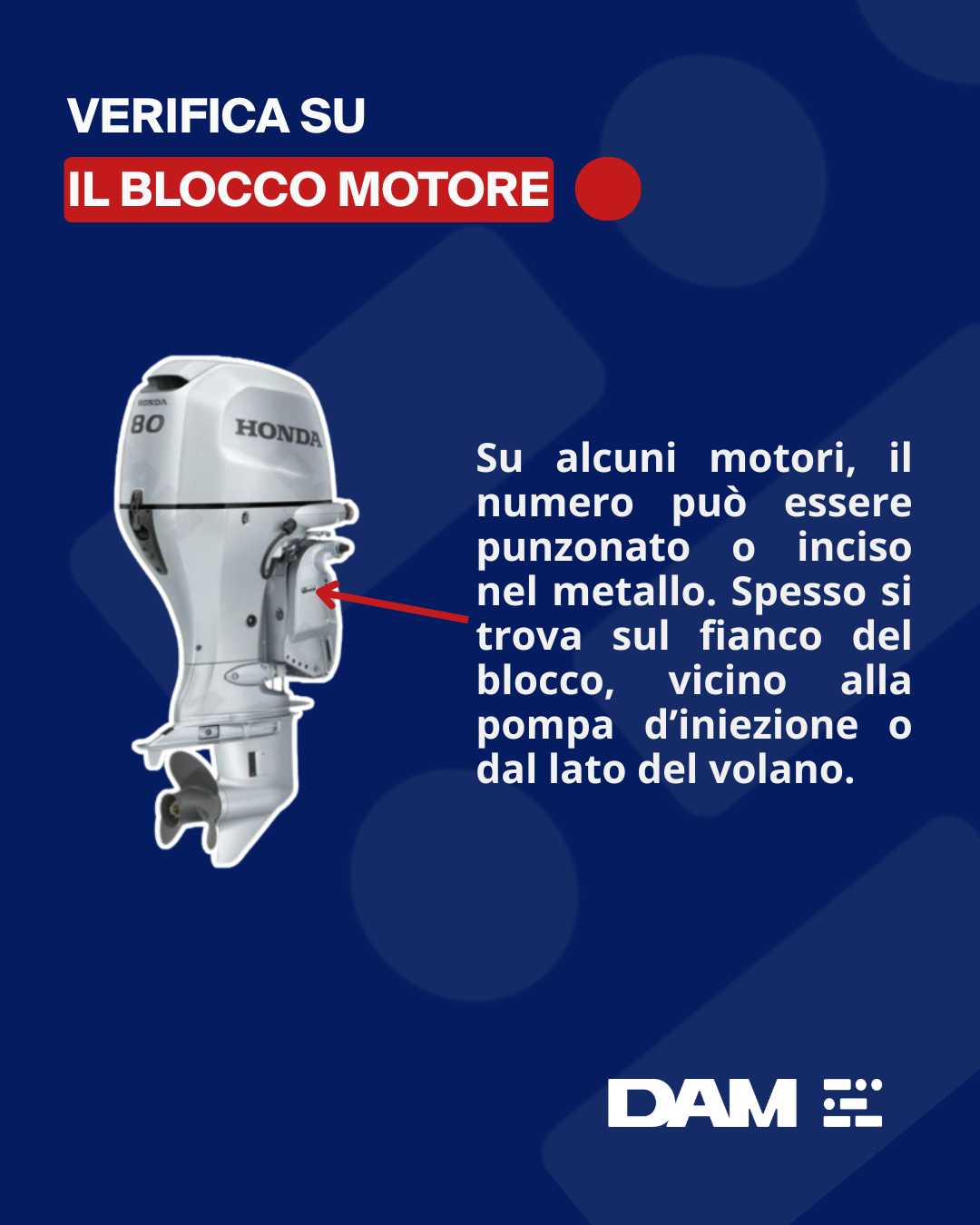

- Blocco motore: numero talvolta inciso, punzonato o indicato su un’etichetta interna.
- Piede sterndrive: utile sui montaggi sterndrive, soprattutto per identificare i ricambi del piede.
- Documenti: libretto di manutenzione, fattura, fascicolo del costruttore o vecchio ordine di ricambi.
In pratica, scatti una foto nitida di ogni marcatura trovata. Un numero incompleto o copiato male può bastare per indirizzare verso un riferimento errato.
Perché il numero di serie del motore della barca è indispensabile?
Il numero di serie è indispensabile perché distingue due motori che possono sembrare identici all’apparenza, ma utilizzare ricambi diversi in base all’anno, alla serie, al piede, all’alimentazione o alla generazione.
Due motori della stessa marca e della stessa potenza possono avere una pompa dell’acqua diversa, una filtrazione diversa, un sistema di accensione diverso o riferimenti di anodi diversi. Il numero di serie riduce quindi fortemente il rischio di errore, soprattutto quando si ordina un ricambio di manutenzione o un componente tecnico.
È prezioso anche durante una diagnosi. Se cerca un ricambio dopo un guasto, un sintomo di motore barca che non si avvia, una perdita di potenza del motore barca o un surriscaldamento del motore barca, l’identificazione esatta del motore evita di seguire una pista sbagliata. La guida sul motore barca che non tiene il minimo completa anche i sintomi utili da comunicare.
Qual è la differenza tra numero di serie del motore, numero di modello e CIN/HIN?
Il numero di serie identifica il motore, mentre il numero di modello descrive piuttosto una famiglia o una configurazione. Il CIN/HIN riguarda lo scafo della barca: quindi non sostituisce il numero di serie del motore.
A cosa serve il numero di serie del motore?
Individualizza il motore. È l’informazione più utile per verificare la compatibilità di un ricambio, ritrovare un esploso o confermare una generazione.
A cosa serve il numero di modello?
Fornisce informazioni su una famiglia di motori: potenza, versione, albero, tipo di alimentazione o configurazione. È utile, ma meno preciso di un numero di serie.
A cosa serve il CIN/HIN?
Identifica lo scafo della barca. CIN è la denominazione comune in Europa; HIN è molto usato in Nord America. Non è un numero del motore.
La buona pratica è semplice: per un ricambio motore, rilevi il numero di serie del motore. Per una questione legata allo scafo, all’immatricolazione o allo storico della barca, il CIN/HIN può essere utile come complemento.

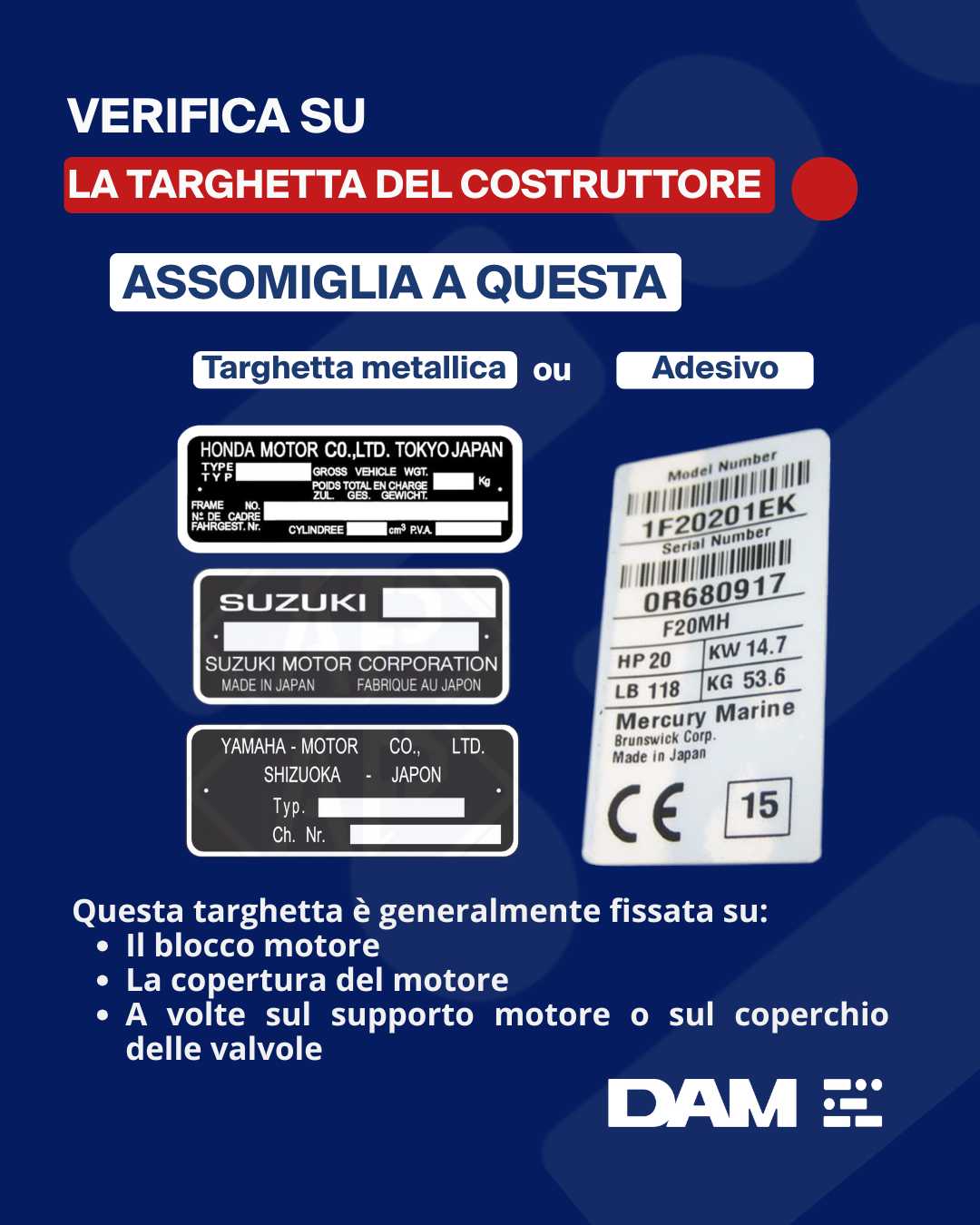

Dove cercare la targhetta del costruttore su un motore marino?
La targhetta del costruttore va cercata sulle zone fisse, visibili e relativamente protette del motore. Può essere rivettata, incollata, incisa o stampata sotto forma di etichetta.
Quali zone controllare per prime?
Controlli il blocco motore, il coperchio motore, il supporto motore, il coperchio valvole e le zone piane vicine agli accessori.
Cosa contiene generalmente la targhetta?
Può indicare la marca, il modello, il numero di serie, la potenza e talvolta l’anno o un codice di fabbricazione.
Come migliorare la lettura?
Usi un panno morbido, una lampada e una foto nitida. Una luce radente spesso fa risaltare i caratteri cancellati o in rilievo.
Eviti di carteggiare, grattare o usare un prodotto aggressivo. Una targhetta danneggiata può diventare completamente illeggibile, mentre conteneva ancora abbastanza informazioni per identificare il motore.
Dove si trova il numero di serie su un motore fuoribordo?
Su un motore fuoribordo, il numero di serie si trova spesso sul supporto di fissaggio allo specchio di poppa, nella zona di rotazione o sotto la calandra. La posizione esatta varia in base alla marca e alla generazione.
Inizi mettendo il motore dritto, poi ispezioni entrambi i lati del supporto. La targhetta può trovarsi su una faccia laterale, su una parte metallica verticale o vicino all’asse di rotazione.
Nota: se ha dubbi tra diversi tipi di motorizzazione, l’articolo sulla scelta tra motore entrobordo e fuoribordo aiuta a capire meglio le differenze di montaggio e manutenzione.
Dove trovare il numero di serie su un motore entrobordo diesel o benzina?
Su un motore entrobordo, il numero di serie si trova generalmente su una targhetta fissata al blocco motore o su una zona vicina agli accessori. L’accesso può essere meno evidente rispetto a un fuoribordo, perché la targhetta può essere nascosta da un tubo, uno scambiatore o un cablaggio.
Ispezioni il lato del blocco, la parte anteriore del motore, la zona vicina al motorino di avviamento, il coperchio valvole e le parti piane accessibili. Su alcuni motori, una marcatura può anche essere punzonata direttamente nel metallo.
E su un motore diesel marino?
La targhetta si trova spesso sul blocco o vicino agli organi periferici. Per comprendere meglio i riferimenti tecnici, consulti la guida sul funzionamento di un motore diesel marino.
E su un motore a benzina?
La targhetta può essere posta sul blocco, vicino all’accensione o agli accessori. La guida sul funzionamento di un motore a benzina per barca aiuta a individuare i principali elementi.
Se la ricerca del numero avviene dopo un problema al motore, annoti anche i sintomi osservati. Un motore barca che si spegne, un motore barca che vibra o un motore barca che fuma non orientano verso gli stessi controlli.
Dove individuare l’identificazione di un piede sterndrive?
L’identificazione di un piede sterndrive può trovarsi sul retro, sul lato o su una zona piana del piede. È utile quando il ricambio cercato dipende tanto dalla trasmissione quanto dal motore.
Su un montaggio entrobordo con piede, non si limiti al blocco motore. Alcuni ricambi riguardano direttamente il piede: girante, soffietti, guarnizioni, anodi, manutenzione dell’elica della barca o elementi di trasmissione. In questo caso, possono essere richiesti insieme il numero del motore e l’identificazione del piede.
Se lavora sull’intera catena di trasmissione, la guida sul funzionamento del sistema di propulsione della barca offre una panoramica utile.
Quali documenti possono contenere il numero di serie del motore della barca?
I documenti della barca possono contenere il numero di serie del motore se la targhetta è assente, danneggiata o inaccessibile. Spesso è il miglior piano B prima di smontare qualsiasi cosa.
- Fattura d’acquisto del motore o della barca: può riportare marca, potenza, modello e numero di serie.
- Libretto di manutenzione: i professionisti a volte vi annotano l’identificazione del motore.
- Fascicolo del costruttore: manuali, schede tecniche, certificati o documenti di consegna.
- Vecchie fatture di riparazione: possono indicare il riferimento motore usato per un ordine precedente.
- Vecchie foto: una foto del motore scattata prima dell’usura o della verniciatura può talvolta salvare l’identificazione.
Se l’identificazione avviene durante la rimessa in servizio, la guida per disinvernare una barca aiuta anche a organizzare i controlli prima di ordinare.
Verifichi comunque che il documento corrisponda al motore attualmente installato. Una barca può essere stata rimotorizzata, e il vecchio fascicolo non riflette sempre la configurazione reale.
Come rilevare correttamente il numero di serie del motore della barca senza errori?
Per rilevare correttamente il numero di serie, fotografi tutta la targhetta, copi tutte le righe visibili e separi chiaramente il numero di serie dal modello, dalla potenza e dagli altri codici.
Cosa bisogna annotare esattamente?
Annoti marca, potenza, modello, numero di serie, tipo di carburante, anno se presente e qualsiasi riferimento indicato sul piede.
Perché fotografare la targhetta completa?
Perché un professionista può individuare un’informazione utile che non era stata notata: codice modello, variante, generazione o indicazione del piede.
Quali errori evitare?
Eviti di confondere 0 e O, 1 e I, 5 e S. Non elimini trattini, spazi o prefissi se compaiono sulla targhetta.
Prepari una foto nitida della targhetta e le informazioni rilevate prima della richiesta: l’identificazione sarà più rapida e più affidabile.
Come usare il numero di serie per ordinare i ricambi corretti?
Il numero di serie serve a verificare che il ricambio corrisponda alla generazione e alla configurazione del motore. Deve essere fornito insieme a marca, potenza e modello quando si richiede un riferimento. Può anche utilizzare i ricambi per marca per partire dalla marca del motore prima di restringere i riferimenti.
Questa informazione è particolarmente utile per i ricambi che cambiano in base alle serie: giranti, pompe, filtri, guarnizioni, accensione, tipi di anodi per barca, scambiatori, componenti del circuito carburante o pezzi del raffreddamento.
Per comprendere meglio i sottoinsiemi interessati, può consultare le guide sul funzionamento del circuito carburante della barca e sul funzionamento del circuito di raffreddamento della barca.
Da leggere anche in base alle necessità: se l’identificazione del motore rientra in un ripristino più ampio, la guida sulla riparazione del motore della barca aiuta a strutturare la diagnosi. E se prepara una rimotorizzazione completa, la guida per scegliere un motore per la barca presenta i principali criteri da confrontare.
Cosa fare se il numero di serie del motore della barca è illeggibile o assente?
Se il numero di serie è illeggibile o assente, bisogna incrociare più indizi: targhetta parziale, documenti, foto, marcatura sul blocco, identificazione del piede, caratteristiche visibili e storico di manutenzione.
- Pulisca delicatamente: panno umido, luce radente, senza grattare in modo aggressivo.
- Fotografi ciò che resta leggibile: anche una riga parziale può orientare l’identificazione.
- Cerchi i documenti: fatture, libretto, vecchio preventivo, vecchio ordine di ricambi.
- Elenci le caratteristiche visibili: marca, potenza, carburante, numero di cilindri, tipo di piede, accessori.
- Eviti le approssimazioni: un ricambio “quasi compatibile” può causare un guasto, una perdita o un’usura prematura.
Se una spia o un allarme accompagna il guasto, la guida per capire le spie della barca può completare le informazioni da fornire.
In alcuni casi, la soluzione passa dall’incrocio di più informazioni. Più elementi fornisce, più affidabile sarà l’identificazione.
Quale riepilogo tenere a portata di mano per identificare il motore della barca?
La tabella qui sotto riassume i migliori punti in cui cercare il numero di serie del motore della barca, le informazioni da rilevare e l’utilità di ogni pista.
| Pista | Dove guardare | Da rilevare | Utilità |
|---|---|---|---|
| Targhetta del costruttore | Blocco, coperchio motore, supporto, coperchio valvole | Numero di serie, modello, potenza | Identificazione più affidabile per i ricambi |
| Motore fuoribordo | Supporto specchio di poppa, perno, sotto la calandra | Numero di serie e modello | Accesso rapido, spesso senza smontaggio |
| Motore entrobordo | Lato del blocco, parte anteriore, zona accessori | Targhetta completa e riferimenti visibili | Evita confusioni tra varianti |
| Piede sterndrive | Retro, lato o zona piana del piede | Riferimento o numero del piede | Utile per trasmissione, anodi, soffietti, girante |
| Documenti | Fattura, libretto, fascicolo del costruttore, vecchie riparazioni | Numero copiato e storico | Piano B se la targhetta è danneggiata |
| Blocco inciso | Fianco del blocco o zona piana metallica | Marcatura punzonata o incisa | Alternativa se l’etichetta è scomparsa |
FAQ sul numero di serie del motore della barca
Il numero di serie permette di conoscere l’anno del motore?
A volte sì, ma non sempre direttamente dalla lettura. A seconda della marca, l’anno può essere dedotto dal numero, dal modello o da un codice del costruttore. La soluzione più affidabile resta fornire la targhetta completa.
Il numero di serie del motore è obbligatorio per ordinare una girante?
Non è sempre obbligatorio, ma è fortemente consigliato. Le giranti possono variare in base all’anno, al piede o alla generazione del motore.
Il CIN/HIN della barca può sostituire il numero di serie del motore?
No. Il CIN/HIN identifica lo scafo della barca, non il motore. Può aiutare a documentare la barca, ma in genere non basta per scegliere un ricambio motore.
Bisogna rilevare anche il numero del piede?
Sì, se il ricambio riguarda trasmissione, elica, soffietti, anodi o la pompa legata al piede. Su uno sterndrive, motore e piede possono avere identificazioni distinte.
Cosa fare se il motore è stato riverniciato?
La vernice può nascondere una targhetta o una marcatura. Cerchi le zone dove la vernice è meno spessa, le vecchie foto, i documenti di manutenzione e le marcature punzonate direttamente nel metallo.
Devo comunicare pubblicamente il numero di serie?
È meglio evitare di pubblicarlo su un forum o un social network. Lo conservi per gli scambi con un professionista o un fornitore di ricambi.
