Desiderate capire il funzionamento di un’elica per barca senza perdervi in spiegazioni troppo tecniche? Un’elica non “avvita” semplicemente l’acqua: accelera una massa d’acqua verso poppa e crea una spinta che fa avanzare la barca. In questa guida vedrete il principio, i parametri chiave, il senso di rotazione e i principali fenomeni che influenzano il rendimento.
Il funzionamento di un’elica per barca si basa su una rotazione trasformata in spinta. L’elica accelera l’acqua verso poppa, spingendo la barca in avanti. Il passo, il diametro e il numero di pale influenzano trazione, velocità e regime del motore. Ventilazione, cavitazione, slittamento e vibrazioni spiegano gran parte delle perdite di prestazioni.
Qual è il principio di funzionamento di un’elica per barca?
Il principio è semplice: un’elica trasforma una rotazione, fornita dal motore tramite un piede poppiero, un saildrive o una linea d’asse, in spinta. Per farlo, “prende” l’acqua e la accelera verso poppa. Per reazione, la barca riceve una forza in avanti.
Per questo un’elica non serve soltanto a far avanzare la barca. Contribuisce anche alle manovre, alla retromarcia, all’entrata in planata su alcune barche plananti e al mantenimento di una velocità stabile nonostante mare, carico o corrente. Per collocare l’elica nell’insieme motore-trasmissione-scafo, potete consultare la guida sul funzionamento del sistema di propulsione di una barca. Per ampliare la logica generale, la guida sul funzionamento generale di una barca aiuta anche a collegare scafo, motore, trasmissione e attrezzature di bordo.
Se desiderate visualizzare le principali zone di una barca, dallo scafo agli elementi di propulsione, la guida Anatomia di una barca completa bene questa lettura.
Come crea spinta un’elica?
Un’elica crea spinta perché ogni pala agisce come un profilo idrodinamico. Ruotando, la pala impone all’acqua una traiettoria e una velocità. Questa azione crea una differenza di pressione tra le due facce della pala, generando una forza utile a propellere la barca.
Si può spiegare anche con l’azione-reazione: se l’elica accelera una massa d’acqua verso poppa, la barca riceve una forza in avanti. Le due spiegazioni si completano: la pressione spiega come la pala crea la forza, mentre l’azione-reazione spiega perché la barca avanza.
Quale schema permette di visualizzare il funzionamento di un’elica?
Uno schema utile deve mostrare tre idee: l’elica gira, l’acqua viene accelerata verso poppa, poi la barca riceve una spinta in avanti. Questo visuale aiuta anche a capire perché un’elica può rimescolare l’acqua senza far avanzare correttamente la barca quando il flusso è disturbato o lo slittamento diventa troppo importante.

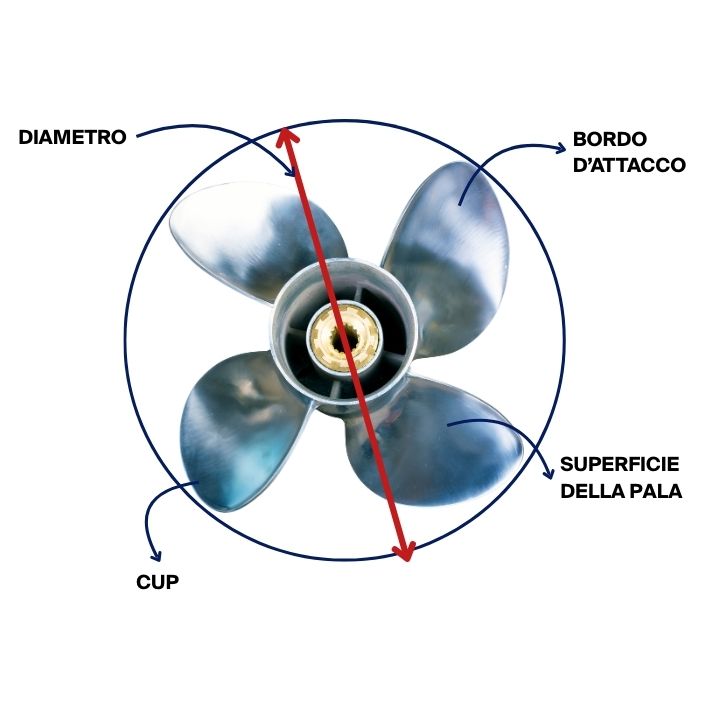

Quali parametri cambiano il comportamento di un’elica per barca?
Il comportamento di un’elica dipende soprattutto dal diametro, dal passo e dal numero di pale. Questi tre parametri influenzano direttamente la trazione, la capacità di prendere giri, la velocità desiderata e la regolarità della spinta.
A cosa serve il diametro?
Il diametro corrisponde alla dimensione complessiva dell’elica, da un’estremità della pala all’altra. Più è grande, più l’elica lavora una grande quantità d’acqua, con una spinta spesso maggiore a regime equivalente.
Cosa significa passo o pitch?
Il passo è la distanza teorica percorsa in un giro, come se l’elica avanzasse in un solido. Un passo maggiore mira a più velocità, ma richiede anche più potenza per essere trascinato correttamente. La scelta dell’elica è quindi legata a come scegliere il motore della vostra barca, mantenendo coerenza tra potenza, carico e uso.
Perché il numero di pale conta?
Il numero di pale influisce sull’aderenza, sulla regolarità della spinta e sul comportamento sotto carico. Un’elica a 3 pale è spesso versatile, mentre una a 4 pale può migliorare trazione e tenuta in determinate condizioni.
Anche altri elementi hanno un ruolo: rake, cioè l’inclinazione delle pale verso poppa, il cup, piccolo bordo sul bordo d’uscita, e la superficie di pala. Questi dettagli spiegano perché due eliche simili sulla carta possono dare sensazioni diverse sull’acqua.
Al contrario, un’elica con un passo troppo elevato può far sforzare il motore a basso o medio regime. Se il motore si spegne sotto carico o cala al minimo dopo un’accelerazione, il problema non dipende sempre solo dall’elica: la guida Motore della barca che si spegne: diagnosi e soluzioni può aiutare ad ampliare la diagnosi.
Come leggere la marcatura di un’elica?
La marcatura più comune indica il diametro x passo. Per esempio, un’elica marcata 13 3/4 x 15 ha un diametro di 13,75 pollici e un passo di 15 pollici. Questa lettura dà già una buona indicazione sulla logica di funzionamento: un passo più elevato mira alla velocità, mentre un diametro maggiore favorisce la quantità d’acqua lavorata.
A seconda dei modelli, la marcatura può anche precisare la rotazione, il materiale, il mozzo compatibile o alcune caratteristiche della pala. Se esitate tra più riferimenti, verificate sempre la compatibilità con il motore, il piede e l’uso previsto. Il numero di serie del motore può anche aiutare a ritrovare riferimenti compatibili.
Dovete identificare un’elica o una configurazione di montaggio?
Trovate eliche, kit di montaggio e accessori compatibili con la vostra installazione.
In quale senso gira un’elica per barca?
Un’elica può avere rotazione destrorsa o sinistrorsa. Questa differenza influisce soprattutto sul comportamento a bassa velocità, in retromarcia e sui montaggi bimotore. Su una barca con due motori, eliche che ruotano in senso opposto possono ridurre alcuni effetti parassiti e migliorare la stabilità direzionale.
In marcia avanti, l’elica è progettata per spingere efficacemente l’acqua verso poppa. In retromarcia produce una spinta inversa, ma con più turbolenze e spesso meno rendimento. È uno dei motivi per cui una barca può essere meno precisa arretrando che avanzando.
Il tipo di motorizzazione influenza anche la posizione dell’elica e il modo in cui la spinta viene trasmessa. Per confrontare le architetture più comuni, potete leggere la guida scegliere tra un motore entrobordo e fuoribordo.
Perché una barca scarta lateralmente in retromarcia?
Una barca può scartare lateralmente in retromarcia a causa dell’effetto di passo, chiamato anche prop walk. Questo fenomeno corrisponde a una tendenza laterale generata dall’elica, soprattutto a basso regime e quando il flusso d’acqua attorno all’elica è disturbato dallo scafo, dalla chiglia, dal timone o dall’angolo di trasmissione.
Non è necessariamente un difetto. In manovra, un diportista esperto può persino usare questo effetto per posizionare la poppa durante un attracco o una retromarcia in uno spazio ridotto. Per rendere più sicuro ogni attracco, il controllo dell’effetto di passo completa naturalmente le buone pratiche di ormeggio.
Come stimare il rendimento di un’elica con lo slittamento?
Il rendimento di un’elica non si limita a sapere se la barca avanza. Tra teoria e realtà esiste sempre uno scarto: è lo slittamento. Corrisponde alla differenza tra la distanza teorica percorsa grazie al passo dell’elica e la distanza realmente misurata sull’acqua.
- Rilevate il regime motore e il rapporto di riduzione.
- Calcolate il regime dell’asse dell’elica: RPM elica = RPM motore / rapporto.
- Stimate la velocità teorica a partire dal passo.
- Confrontate questa velocità con la velocità GPS reale.
- Slittamento (%) = (V teorica − V GPS) / V teorica × 100.
Se la velocità GPS è molto inferiore alla teoria, bisogna cercare una causa: elica danneggiata, passo errato, ventilazione, cavitazione, regolazione del trim non corretta, carico eccessivo o carena sporca. Un’elica adatta può anche contribuire a una navigazione più efficiente; per ampliare l’argomento, consultate la guida come consumare meno carburante a bordo.
Se avete soprattutto la sensazione che la barca non avanzi più come prima a regime comparabile, la diagnosi non deve fermarsi all’elica. La guida Perdita di potenza del motore barca: cause e soluzioni descrive le altre possibili piste.
Perché un’elica ventila?
La ventilazione si verifica quando l’elica aspira aria o gas invece di lavorare in acqua densa e continua. Il sintomo è spesso evidente: il motore prende giri, ma la barca non accelera correttamente. L’elica stalla e perde presa nell’acqua.
Le cause frequenti sono un’altezza di montaggio troppo elevata, un trim troppo sollevato, una virata stretta ad alta velocità, mare formato o un flusso disturbato attorno all’elica. Su un fuoribordo o un piede poppiero, la piastra anti-ventilazione aiuta a mantenere un flusso d’acqua più pulito verso l’elica.
La regolazione del trim ha quindi un ruolo diretto sulla presa e sulle prestazioni. Per approfondire questo punto, potete consultare la guida come usare il trim di una barca.
State smontando o rimontando un’elica?
Pensate ai componenti periferici: mozzo, distanziali, dadi, rondelle, grasso marino e protezione anticorrosione.
Cosa provoca la cavitazione di un’elica?
La cavitazione è diversa dalla ventilazione. In questo caso, l’elica crea zone di pressione così bassa che l’acqua forma bolle di vapore. Queste bolle poi implodono, provocando rumore, vibrazioni, perdita di rendimento ed erosione progressiva delle pale.
Una pala colpita dalla cavitazione può assumere un aspetto puntinato, come se la sua superficie fosse stata aggredita. Le cause possibili sono un passo inadatto, una pala danneggiata, un carico troppo elevato o un flusso irregolare. Le soluzioni passano da un’elica in buono stato, da una scelta di passo e diametro più adatta o da un miglioramento dell’alimentazione d’acqua attorno alle pale.
A quale profondità deve lavorare l’elica?
Non esiste una profondità universale. L’obiettivo è che l’elica lavori in acqua continua, senza aspirare aria, evitando al tempo stesso un montaggio inutilmente basso che aumenterebbe la resistenza. Su fuoribordo e piedi poppieri si osserva spesso la posizione della piastra anti-ventilazione. Su una linea d’asse, l’attenzione si concentra piuttosto sulla qualità del flusso tra scafo, asse ed elica.
Se la barca perde presa in virata, prende improvvisamente giri o fatica a mantenere una velocità costante, l’elica può ricevere un flusso troppo disturbato. Occorre allora controllare trim, altezza di montaggio, carico, stato dell’elica e ambiente idrodinamico attorno alla propulsione.
Perché un’elica per barca può vibrare?
Un’elica può vibrare perché è danneggiata, sbilanciata o montata male, ma non solo. Può anche ricevere acqua irregolare, disturbata dallo scafo, da un’appendice, da un timone o da elementi troppo vicini. Le pale subiscono allora variazioni di carico che si avvertono nella barca.
In questo caso, cambiare l’elica non basta sempre. Bisogna capire se la vibrazione viene dalla pala, dall’asse, dal piede, dal motore o dal flusso d’acqua. Per distinguere una vibrazione legata alla propulsione da una vibrazione motore, potete consultare la guida Vibrazione del motore barca: cause, diagnosi e soluzioni.
Quali sono i principali tipi di eliche e in cosa differisce il loro funzionamento?
Il principio resta lo stesso per tutte le eliche: accelerare l’acqua per generare una spinta. Ciò che cambia è il modo in cui l’elica si adatta a velocità, carico, resistenza o uso della barca.
Che cos’è un’elica fissa?
È la più comune. È semplice, robusta e dipende soprattutto dalla scelta corretta tra diametro, passo, numero di pale e materiale.
A cosa serve un’elica a passo variabile?
Il suo passo può cambiare per adattarsi meglio al regime, al carico o alla velocità. Cerca di mantenere una zona di funzionamento più efficiente.
Perché scegliere un’elica abbattibile o a bandiera?
Riguarda soprattutto le barche a vela. Il suo interesse è ridurre la resistenza sotto vela quando l’elica non propelle.
Come funziona un’elica intubata?
Lavora in un ugello che canalizza il flusso. Questa configurazione può migliorare la spinta a bassa velocità, con compromessi a seconda della barca.
Quando bisogna rivedere la scelta dell’elica?
Quando il motore non prende giri, sforza troppo, vibra, ventila o consuma in modo anomalo, l’accoppiamento motore-elica merita di essere verificato.
Cosa ricordare prima di scegliere o diagnosticare un’elica?
Prima di scegliere o diagnosticare un’elica, ricordate che il problema visibile sull’acqua può provenire dall’elica stessa, ma anche dal montaggio, dal motore, dalla carena, dal trim o dallo stato generale della propulsione.
| Elemento | Cosa cambia | Segnale da controllare |
|---|---|---|
| Passo | Velocità desiderata e capacità del motore di prendere giri | Regime troppo basso o troppo alto a pieno carico |
| Diametro | Quantità d’acqua lavorata e spinta disponibile | Mancanza di trazione o partenza difficoltosa |
| Numero di pale | Regolarità della spinta e tenuta sotto carico | Presa irregolare o comportamento instabile |
| Senso di rotazione | Manovre, retromarcia e montaggio bimotore | Barca che scarta in retromarcia |
| Ventilation | Perdita di presa per aria aspirata | Motore che sale di giri senza accelerazione |
| Cavitation | Perdita di rendimento, rumore ed erosione delle pale | Pale puntinate, vibrazioni, rumore insolito |
| Slittamento | Scarto tra teoria e velocità reale | Velocità GPS molto inferiore alla velocità attesa |
- Un’elica funziona accelerando l’acqua verso poppa: getto posteriore = spinta in avanti.
- Il passo influenza la velocità desiderata, il diametro la trazione, il numero di pale la regolarità.
- Ventilazione = aria aspirata; cavitazione = bolle di vapore create da bassa pressione.
- Una buona diagnosi incrocia sempre elica, motore, montaggio e condizioni di navigazione.
Per continuare sul tema della manutenzione, la guida come mantenere un’elica per barca descrive le buone pratiche di controllo, pulizia e sostituzione. Per la protezione anticorrosione, consultate anche la guida sui diversi tipi di anodi per barca. Al momento della rimessa in servizio, ricordate anche di disinvernare una barca controllando l’elica, gli anodi e gli elementi di fissaggio.
FAQ sul funzionamento di un’elica per barca
Bisogna ingrassare qualcosa durante il rimontaggio di un’elica?
Sì, a seconda del montaggio, è comune applicare un grasso adatto su alcune zone per limitare il grippaggio e facilitare un futuro smontaggio. L’obiettivo è evitare il blocco per corrosione, soprattutto in ambiente marino. In caso di dubbio, seguite le istruzioni del costruttore e la configurazione del vostro asse o piede.
Perché installare anodi vicino all’elica?
Gli anodi partecipano alla protezione contro la corrosione galvanica. Si sacrificano al posto di alcune parti metalliche esposte. Devono essere controllati regolarmente, perché un anodo troppo consumato non protegge più correttamente.
Cosa verificare se l’elica si allenta?
Bisogna controllare lo stato della filettatura, la presenza delle rondelle o dei distanziali previsti, il dado, la coppiglia o il sistema di bloccaggio, nonché la coppia di serraggio raccomandata. Un montaggio incompleto può provocare un allentamento progressivo.
A cosa serve un cono dell’elica?
Su alcuni montaggi, il cono contribuisce al mantenimento e alla protezione dell’assemblaggio. Va sostituito in caso di deformazione, segni importanti o durante un rifacimento in cui si vuole mettere in sicurezza il montaggio.
È utile avere un’elica di ricambio a bordo?
Sì, soprattutto per navigazioni in zone poco accessibili, in crociera o in pesca. Un’elica di ricambio può evitare un fermo dopo un urto. Bisogna anche prevedere gli elementi di fissaggio adatti e gli strumenti necessari per smontare correttamente.
Qual è la differenza tra un’elica di propulsione e un’elica di propulsore di prua?
L’elica di propulsione serve a spostare la barca in avanti o indietro. L’elica di un propulsore di prua o di poppa serve invece a produrre una spinta laterale a bassa velocità per facilitare le manovre.
