Parti della barca: tutte le diverse parti di una barca (con schemi e definizioni semplici)
Scopre la nautica, o vuole semplicemente usare le parole giuste per ciò che vede a bordo? Tra la prua, la poppa, la carena, il francobordo, lo specchio di poppa o ancora l’elica, il vocabolario delle parti di una barca può diventare rapidamente confuso. Eppure, identificare correttamente ogni parte della barca è molto utile: per capire un manuale, descrivere un guasto, fare un controllo di manutenzione o ordinare il pezzo giusto. In questa guida, Le spieghiamo in modo chiaro le diverse zone di una barca (motore fuoribordo, entrobordo e barca a vela), con riferimenti visivi e definizioni accessibili.
- I riferimenti indispensabili: prua, poppa, babordo, tribordo
- Scafo e zone dello scafo: carena, linea di galleggiamento, francobordo
- Davanti / dietro: dritto di prua, piede del dritto di prua, specchio di poppa, piattaforma bagno
- Ponte e allestimenti: cockpit, posto di pilotaggio, passavanti
- Attrezzature d’ormeggio: bottazzo, galloccia, passacavo
- Propulsione: fuoribordo vs entrobordo, piede di trasmissione, elica, trim
- Parte immersa: cosa capire e cosa controllare
- Specificità di una barca a vela: albero, sartiame, chiglia, timone
- Manutenzione: zone sensibili e controlli semplici
- Tabella riepilogativa delle diverse parti di una barca
- FAQ

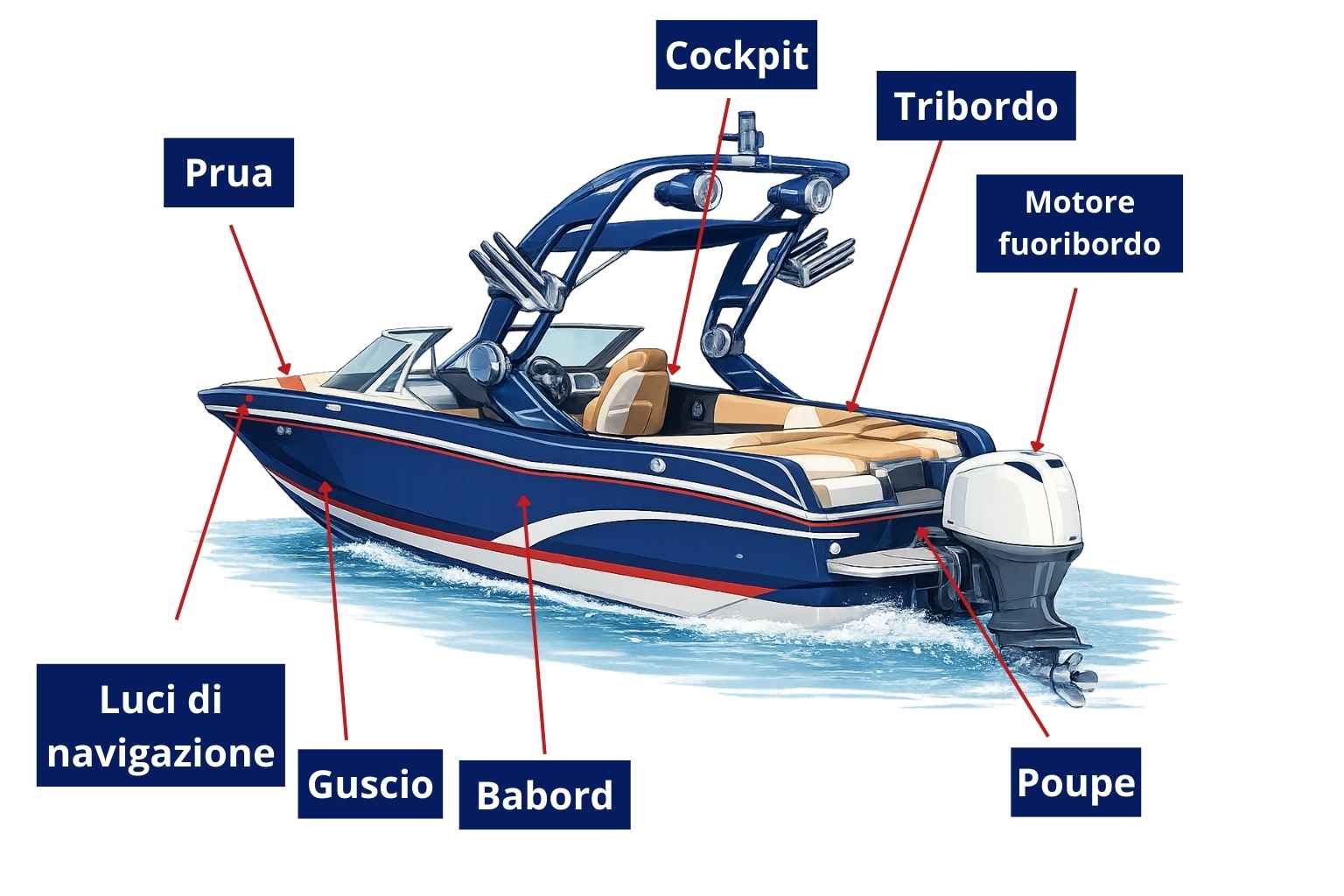

I riferimenti indispensabili: prua, poppa, babordo, tribordo
Prima di entrare nel dettaglio delle attrezzature e degli elementi tecnici, è importante padroneggiare i riferimenti di base usati in navigazione. A differenza del linguaggio comune, su una barca non si usano i concetti di sinistra e destra, perché variano in base a dove ci si posiziona e alla direzione in cui si guarda.
La prua corrisponde alla parte anteriore della barca. È la zona che taglia l’acqua quando la barca avanza. All’opposto, la poppa indica la parte posteriore, dove generalmente si trovano il motore, lo specchio di poppa e la piattaforma bagno.
Per i lati, ci si mette sempre rivolti verso prua. Il lato sinistro si chiama babordo, mentre il lato destro si chiama tribordo. Questi termini sono universali e permettono di evitare qualsiasi confusione durante le manovre o nelle comunicazioni con altri diportisti.

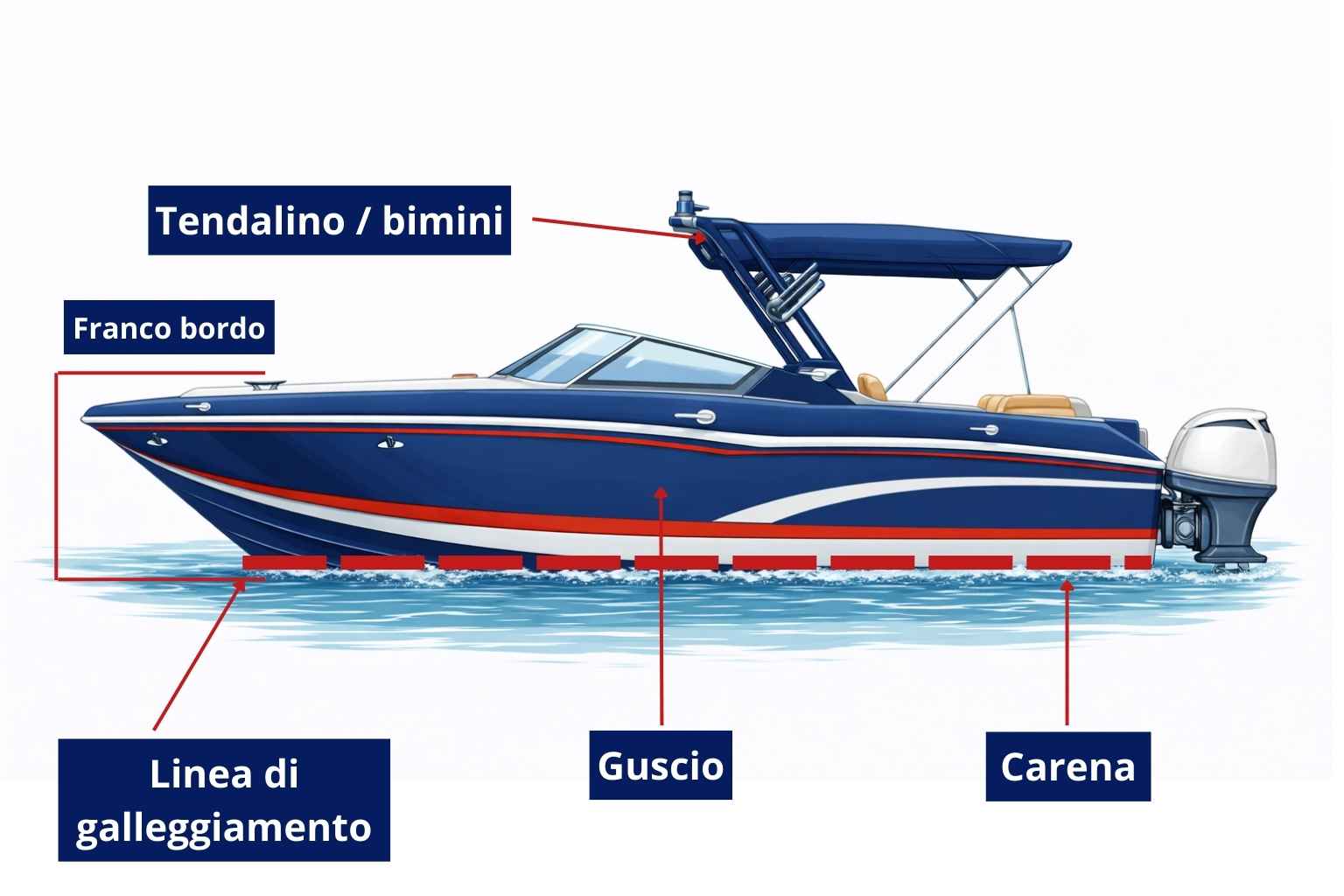

Scafo e zone dello scafo: carena, linea di galleggiamento, francobordo
Lo scafo è la struttura principale della barca. Garantisce galleggiamento, stabilità e resistenza dell’insieme. In base alla posizione rispetto all’acqua, si distinguono due grandi zone.
Le opere morte corrispondono alla parte dello scafo sopra l’acqua, visibile quando la barca è ferma. Sono esposte ad aggressioni esterne come sole, sale, urti contro la banchina o sfregamenti con i parabordi.
Le opere vive indicano la parte immersa dello scafo. È questa zona che influisce direttamente sul comportamento della barca in navigazione.
La carena è la forma dello scafo sotto la linea di galleggiamento. Svolge un ruolo essenziale nella tenuta al mare, nella stabilità, nella velocità e nel consumo di carburante. Una carena pulita e ben mantenuta migliora nettamente le prestazioni della barca.
La linea di galleggiamento è il limite tra la parte immersa e la parte emersa della barca. Varia in base al carico a bordo, al carburante e all’equipaggiamento. Il francobordo indica invece l’altezza dello scafo sopra questa linea di galleggiamento.
Davanti / dietro: dritto di prua, piede del dritto di prua, specchio di poppa, piattaforma bagno
A prua, il dritto di prua è la parte dello scafo che taglia l’acqua. Fa parte della prua e determina il modo in cui la barca entra nell’onda. Nella zona bassa anteriore, nel punto di giunzione tra il dritto di prua e la parte immersa, a volte si parla del piede del dritto di prua. Questa zona è particolarmente esposta a sfregamenti e urti.
A poppa, lo specchio di poppa è la faccia verticale dello scafo. Su una barca a motore fuoribordo, il motore è fissato direttamente allo specchio di poppa. Su una barca entrobordo, questa zona ospita spesso la piattaforma bagno e varie attrezzature tecniche.
La piattaforma bagno è un’estensione situata a poppa della barca. Facilita l’accesso all’acqua, il bagno e l’imbarco, e può essere dotata di una scaletta o di una doccetta di coperta.
Ponte e allestimenti: pozzetto, timoneria, passavanti
Il ponte comprende tutte le superfici superiori della barca. È lo spazio di passaggio e di vita a bordo.

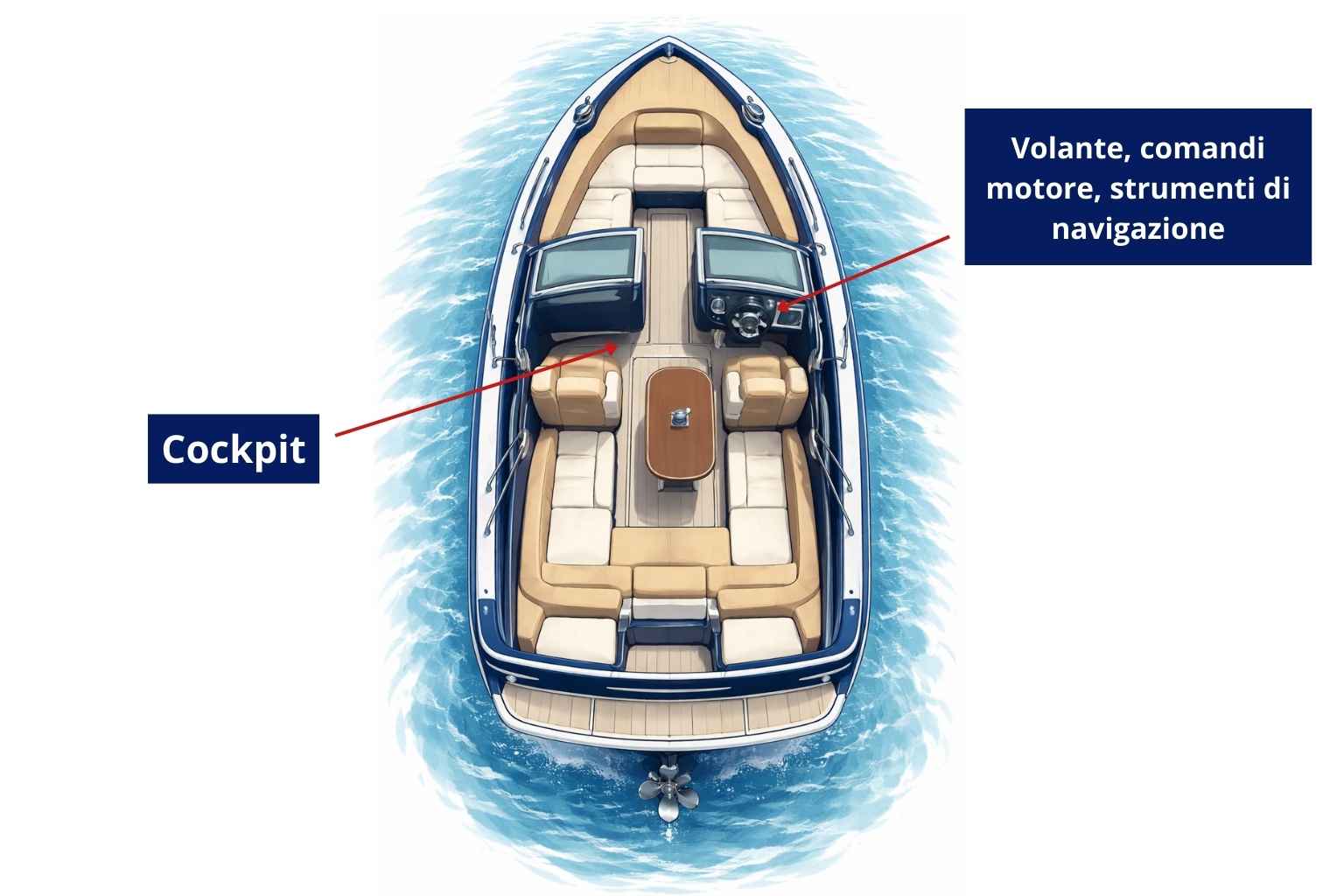

Il cockpit è la zona centrale dove si accomoda l’equipaggio. Di solito si trovano le panche, il tavolo e l’accesso al posto di pilotaggio. Il posto di pilotaggio comprende il volante o la barra, i comandi motore e gli strumenti di navigazione.

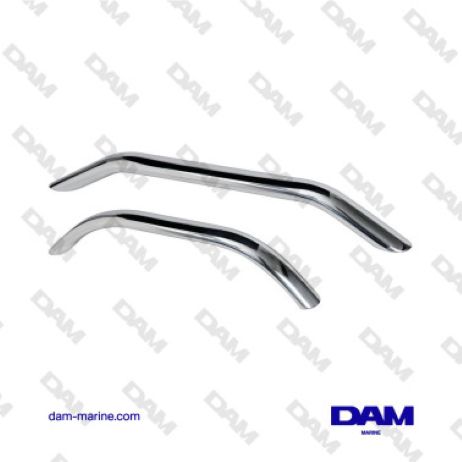

I passavanti sono le zone laterali che permettono di spostarsi verso prua in sicurezza. Spesso sono dotati di tientibene o draglie per limitare il rischio di caduta.
Attrezzature di ormeggio: listello, galloccia, scotta

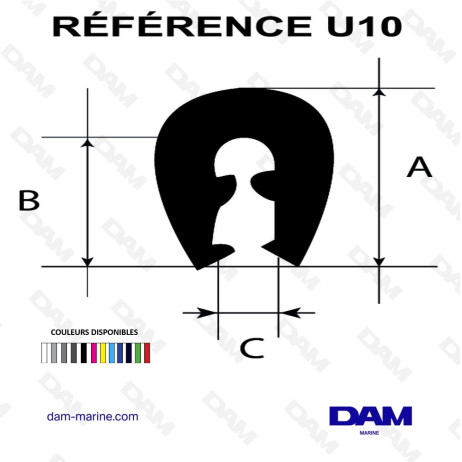

Il bottazzo è una protezione installata lungo il perimetro della barca, nel punto di giunzione tra scafo e ponte. Il suo ruolo è proteggere lo scafo durante i contatti con la banchina o con un’altra barca.

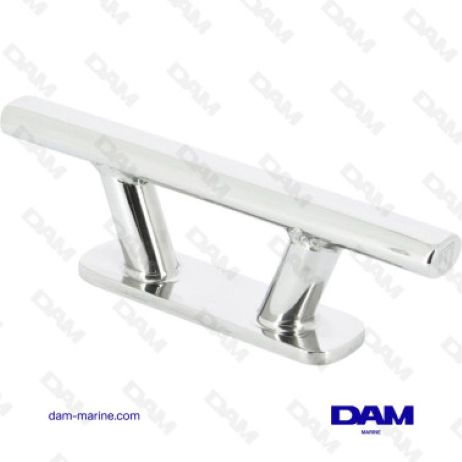

Le gallocce sono i punti d’ormeggio su cui si fissano le cime. Sono progettate per sopportare forti tensioni.
Queste attrezzature fanno parte integrante dei componenti funzionali della barca e devono essere controllate regolarmente.
Propulsione: fuoribordo vs entrobordo, base, elica, trim
La propulsione è un elemento centrale della barca a motore.
Con un motore fuoribordo, l’insieme motore, trasmissione ed elica si trova all’esterno della barca, fissato allo specchio di poppa. Questa configurazione offre un accesso facile per la manutenzione e la sostituzione dei pezzi.
Su una barca a motore entrobordo, il motore è installato all’interno dello scafo. La trasmissione della potenza avviene quindi tramite un piede di trasmissione o un asse dell’elica, a seconda della configurazione.
Scopra qui le differenze tra una barca a motore fuoribordo ed entrobordo
L’elica trasforma la rotazione del motore in spinta. Un’elica danneggiata o non adatta si traduce rapidamente in perdita di prestazioni, vibrazioni o un maggiore consumo. Il trim permette di regolare l’angolo del motore o del piede per ottimizzare l’assetto della barca in navigazione.
Parte immersa: cosa capire e cosa controllare
La parte immersa raggruppa tutti gli elementi situati sotto la linea di galleggiamento. Comprende la carena, l’elica, il piede di trasmissione e, su alcune barche, appendici specifiche.
Questa zona è particolarmente esposta alle incrostazioni e alla corrosione. Gli anodi sacrificali sono installati per proteggere le parti metalliche degradandosi al loro posto. Il loro stato va controllato regolarmente.
Specificità di una barca a vela: albero, sartiame, chiglia, timone
Una barca a vela condivide molte parti con una barca a motore, in particolare scafo, ponte e cockpit. Tuttavia, possiede elementi specifici legati alla propulsione velica.
L’albero è la struttura verticale che sostiene le vele. Il boma è il pezzo orizzontale associato alla randa. L’insieme di cavi e cime costituisce il sartiame, che serve a mantenere e regolare le vele.
Sotto lo scafo, la barca a vela è dotata di una chiglia o di una deriva, che garantisce la stabilità e permette di risalire il vento. Il timone è la parte immersa che serve a dirigere la barca.
Manutenzione: zone sensibili e controlli semplici
Conoscere le parti di una barca permette di individuare rapidamente le zone da controllare. La carena deve essere ispezionata per limitare le incrostazioni e preservare le prestazioni. Gli anodi devono essere sostituiti quando sono troppo consumati.
A poppa, elica, piede di trasmissione e specchio di poppa richiedono particolare attenzione. All’interno, la sentina e la pompa di sentina devono essere controllate regolarmente per evitare qualsiasi accumulo d’acqua.
Tabella riepilogativa delle diverse parti di una barca
| Parte della barca | Dove si trova? | A cosa serve? | Da controllare (manutenzione) |
|---|---|---|---|
| Prua | Parte anteriore | Taglia l’acqua, zona di accosto e ancoraggio | Urti, sfregamenti, rullo ancora/catena |
| Poppa | Parte posteriore | Zona tecnica (propulsione) e accesso all’acqua | Fissaggi, infiltrazioni, elementi di poppa |
| Babordo | Lato sinistro (rivolti verso prua) | Riferimento di navigazione e manovra | Sfregamenti d’ormeggio, stato del bottazzo |
| Tribordo | Lato destro (rivolti verso prua) | Riferimento di navigazione e manovra | Sfregamenti d’ormeggio, stato del bottazzo |
| Scafo | Involucro della barca | Garantisce galleggiabilità e struttura | Urti, crepe, usura generale |
| Carena | Sotto la linea di galleggiamento | Stabilità, scorrevolezza, prestazioni | Incrostazioni, antivegetativa, urti |
| Linea di galleggiamento | Limite acqua/aria (barca ferma) | Riferimento per la manutenzione (carena/opere morte) | Tracce, sporco, livello di carico |
| Francobordo | Altezza dello scafo sopra l’acqua | Sicurezza, comfort, protezione dalle onde | Sfregamenti, gelcoat, stato del bottazzo |
| Ponte | Parte superiore | Passaggio, vita a bordo, supporto attrezzature | Antisdrucciolo, fissaggi, infiltrazioni |
| Cockpit | Zona centrale sul ponte | Spazio di vita e di conduzione | Scarichi acqua, cuscineria, stivaggi |
| Passavanti | Corridoi laterali del ponte | Spostarsi verso prua in sicurezza | Antisdrucciolo, tientibene, draglie |
| Bottazzo | Perimetro scafo/ponte | Protegge lo scafo durante i contatti | Deformazioni, fissaggi, usura |
| Galloccia | Sul ponte (prua/poppa) | Fissare le cime d’ormeggio | Gioco, crepe, tenuta stagna sotto coperta |
| Specchio di poppa | Faccia posteriore dello scafo | Supporto fuoribordo / zona di accesso posteriore | Crepe, fissaggi, infiltrazioni |
| Piede di trasmissione | Trasmissione in acqua | Trasmette la potenza all’elica | Olio, paraoli, anodi, urti |
| Elica | A poppa, in acqua | Assicura spinta e velocità | Pale piegate, vibrazioni, prestazioni |
| Trim | Regolazione motore/piede | Ottimizza assetto, comfort e consumi | Funzionamento, perdite, reattività |
| Albero (barca a vela) | Struttura verticale | Supporto delle vele | Sartie, fissaggi, drizze |
| Chiglia / deriva | Sotto lo scafo (barca a vela) | Stabilità e bolina | Urti, fissaggio, corrosione |
| Timone | A poppa, immerso (barca a vela) | Direzione della barca | Gioco, usura, stato dei cuscinetti |
FAQ
No. L’essenziale è padroneggiare i riferimenti indispensabili (davanti/dietro, babordo/tribordo) e alcune zone chiave (scafo, ponte, specchio di poppa). Il resto arriva naturalmente con la pratica, soprattutto se si parla con un cantiere o un meccanico.
Lo scafo è la struttura che galleggia e che “contiene” la barca (la “base”). Il ponte è la parte superiore su cui si cammina. Su alcune barche, la giunzione scafo/ponte è protetta da un bottazzo.
Perché la barca affonda più o meno in base al carico: carburante, acqua, passeggeri, attrezzatura. Una barca più carica ha una linea di galleggiamento più alta sullo scafo (si “siede” di più in acqua).
Sì, spesso più di quanto si immagini: perdita di velocità, motore sotto sforzo, aumento dei consumi. Anche senza essere “molto sporca”, un accumulo di depositi può già farsi sentire, soprattutto sulle barche usate regolarmente e lasciate in acqua.
Agendo su tre leve: il giusto numero di parabordi, la loro altezza corretta e cime d’ormeggio ben regolate (non troppo corte). In caso di ormeggio in doppia fila (affiancati) o banchina irregolare, spesso bisogna aggiungere parabordi supplementari.
In pratica, spesso sono gli elementi esposti: elica (urti), anodi (corrosione), parti del piede (paraoli/olio), pompa di sentina (intasamento) e tutto ciò che è sul ponte (gallocce, accessori) a causa degli sforzi meccanici e del sale.
Quando è molto consumato (spesso circa a metà o più), o se tende a sgretolarsi. Un anodo troppo “mangiato” non protegge più correttamente, ed è lì che le parti importanti iniziano a subire… nel senso peggiore.
In generale, il fuoribordo è più accessibile e più semplice per le operazioni di routine. L’entrobordo può essere molto affidabile, ma l’accesso al motore e a certi organi dipende molto dalla disposizione della barca.
