Volete capire cosa succede davvero quando girate il volante della vostra barca, perché una pompa invia olio nei tubi e come un cilindro può far ruotare un motore fuoribordo o agire su un timone? La timoneria idraulica di una barca può sembrare tecnica, ma il suo funzionamento diventa molto più semplice quando si segue passo dopo passo il percorso dell’olio.

Riassunto: Una timoneria idraulica di una barca utilizza olio in pressione per trasmettere l’azione del volante fino a un cilindro. Quando girate il volante, una pompa invia l’olio in uno dei due tubi del circuito. Questo olio spinge lo stesso pistone da un lato o dall’altro del cilindro, spostando lo stelo. Lo stelo poi spinge o tira un braccio di direzione, che fa ruotare il motore fuoribordo o agisce sul timone in base al tipo di barca.

Avete bisogno di ricambi per una timoneria idraulica?

Come funziona la timoneria idraulica di una barca?

Una timoneria idraulica di una barca funziona grazie a un circuito pieno d’olio. Il volante non agisce direttamente sul motore: aziona una pompa, che sposta l’olio nel circuito. L’olio arriva poi in un cilindro, spinge un pistone, muove uno stelo e questo stelo agisce su un componente meccanico collegato al motore o al timone.

Il principio è quindi abbastanza semplice: la pompa non gira direttamente il motore. Invia l’olio da un lato o dall’altro del cilindro. L’olio spinge lo stesso pistone, che sposta lo stesso stelo. Questo stelo poi spinge o tira il braccio di direzione, facendo ruotare il motore fuoribordo attorno al suo asse.

Per capire bene il ruolo della timoneria, bisogna anche distinguere tra direzione e propulsione. La timoneria orienta il motore o il timone, mentre la propulsione fornisce la spinta. Potete completare la lettura con la nostra guida sul funzionamento del sistema di propulsione di una barca.

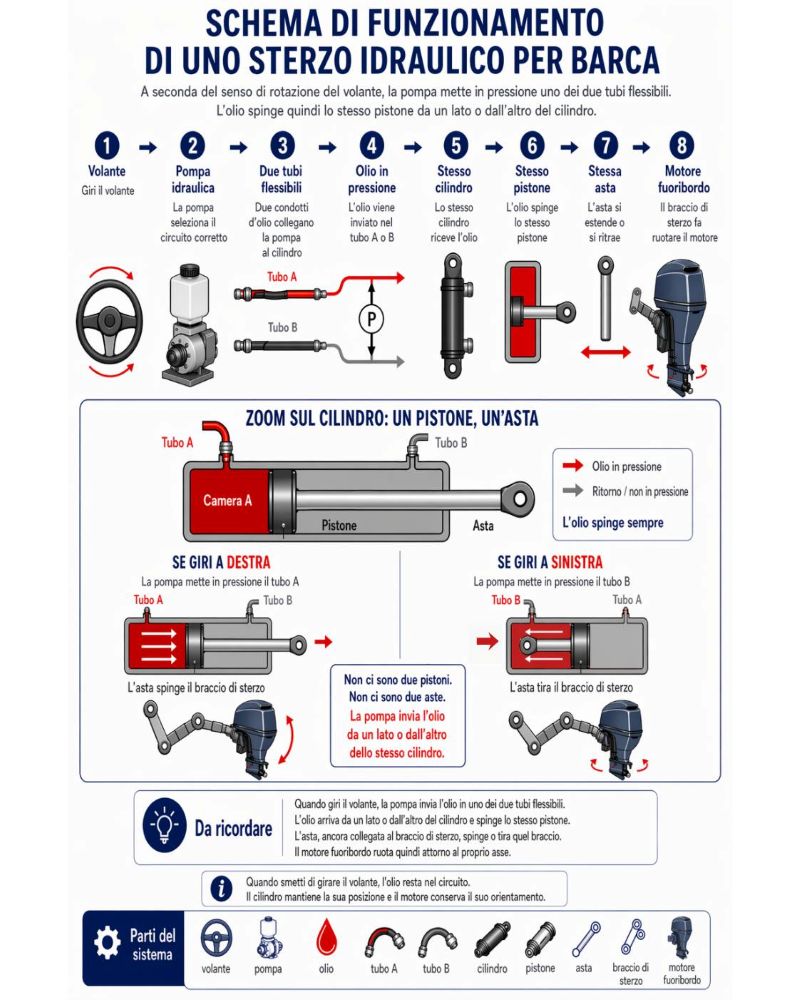

Cosa succede quando girate il volante?

Quando girate il volante, azionate una pompa idraulica situata dietro la postazione di guida. Questa pompa invia l’olio in uno dei due tubi del circuito. In base al senso di rotazione del volante, l’olio arriva da un lato o dall’altro del cilindro.

All’interno del cilindro, l’olio spinge un pistone. Poiché questo pistone è collegato a uno stelo, lo stelo si sposta. Se esce, spinge il braccio di direzione. Se rientra, tira lo stesso braccio. Il braccio di direzione fa poi ruotare il motore fuoribordo o agisce sul sistema di governo.

Perché ci sono due tubi in una timoneria idraulica?

I due tubi servono a inviare l’olio verso due lati diversi del cilindro. Quando girate in un senso, la pompa mette in pressione un primo tubo. Quando girate nell’altro senso, mette in pressione l’altro tubo.

Non bisogna quindi immaginare due cilindri o due meccanismi separati. Si tratta semplicemente di due percorsi dell’olio che permettono di spingere il pistone in un senso o nell’altro. L’olio sull’altro lato rientra nel circuito.

Perché l’olio spinge sempre lo stesso pistone?

Nel cilindro c’è un pistone centrale. L’olio può arrivare da un lato o dall’altro di questo pistone. In entrambi i casi spinge: semplicemente spinge da un lato diverso.

Quando si dice che lo stelo “tira” il braccio di direzione, non significa che l’olio tiri. Significa che l’olio spinge il pistone nel senso opposto, facendo rientrare lo stelo e tirando meccanicamente il braccio a cui è collegato.

Come fa lo stelo del cilindro a far ruotare il motore?

Lo stelo del cilindro è collegato a un braccio di direzione o a un elemento di collegamento. Quando lo stelo esce, spinge questo braccio. Quando rientra, tira lo stesso braccio.

Su un motore fuoribordo, questo braccio fa ruotare il motore attorno al suo asse di direzione. Lo stelo quindi non fa girare la barca da solo: agisce su un componente meccanico che orienta il motore. Su un entrobordo, la logica è diversa, perché il cilindro agisce più spesso sulla barra o sul timone.

Perché l’olio permette di trasmettere lo sforzo?

L’olio si comprime molto poco. Quando la pompa lo spinge in un tubo, trasmette quindi lo sforzo fino al cilindro in modo efficace. È questo principio che permette di ridurre lo sforzo al volante.

L’aria, al contrario, si comprime. Per questo motivo, bolle d’aria nel circuito possono rendere la timoneria morbida, irregolare o imprecisa.

Qual è il ruolo del numero di giri del volante?

Una pompa idraulica invia un certo volume d’olio a ogni giro del volante. Anche il cilindro ha un volume interno da riempire per passare da un fine corsa all’altro.

Più olio eroga la pompa a ogni giro, meno bisogna girare il volante. Più il cilindro è voluminoso, più olio bisogna spostare. Il numero di giri del volante dipende quindi dal dimensionamento tra pompa e cilindro.

Da ricordare: non ci sono due pistoni né due steli. C’è un solo cilindro, un solo pistone e un solo stelo. La differenza dipende soltanto dal lato da cui viene inviato l’olio.

Quali sono i componenti di una timoneria idraulica?

Un sistema di timoneria idraulica si basa su diversi componenti, ognuno con un ruolo preciso. Il volante dà il comando, la pompa sposta l’olio, i tubi trasportano l’olio, il cilindro trasforma la pressione in movimento, poi lo stelo e il braccio di direzione trasmettono questo movimento al motore o al timone.

A cosa serve la pompa idraulica?

La pompa idraulica è generalmente posizionata dietro il volante o la ruota del timone. Serve a mettere in movimento l’olio e a inviarlo nel tubo corretto in base al senso in cui si gira.

Se dovete sostituire questo componente, potete consultare la categoria pompa di timoneria per barca.

A cosa serve il cilindro di direzione?

Il cilindro riceve l’olio in pressione e trasforma questa pressione in movimento meccanico. Al suo interno, il pistone si sposta e trascina lo stelo.

Su un fuoribordo, il cilindro agisce sul braccio di direzione del motore. Su un entrobordo, agisce più spesso sulla barra o sul timone. Potete trovare componenti adatti nella categoria cilindro di timoneria idraulica.

A cosa servono il pistone e lo stelo del cilindro?

Il pistone è il componente spinto dall’olio. Si sposta all’interno del cilindro in base al lato da cui arriva la pressione.

Lo stelo è collegato al pistone. Quando il pistone si muove, lo stelo esce o rientra. Trasmette poi questo movimento al braccio di direzione o al componente di collegamento.

A cosa servono i tubi idraulici?

I tubi idraulici trasportano l’olio tra la pompa e il cilindro. Devono resistere alla pressione, essere collegati correttamente e rimanere in buono stato.

Un tubo crepato, serrato male o usurato può provocare una perdita d’olio e disturbare la timoneria. DAM Marine propone in particolare tubi idraulici per barca.

Perché bisogna usare un olio idraulico adatto?

L’olio idraulico serve a trasmettere la pressione nel circuito. Un olio non adatto può compromettere la fluidità, danneggiare alcune guarnizioni o rendere la timoneria meno precisa.

È quindi importante rispettare le raccomandazioni del produttore ed evitare miscele non adatte.

Cos’è il braccio di direzione?

Il braccio di direzione è il componente che riceve il movimento dello stelo del cilindro. Quando lo stelo spinge o tira questo braccio, fa ruotare il motore fuoribordo attorno al suo asse.

Questo componente di collegamento è essenziale, perché trasforma il movimento lineare dello stelo in movimento di rotazione del motore.

Quali sono i diversi tipi di timoneria su una barca?

La timoneria idraulica di una barca è uno dei sistemi più confortevoli, ma non è l’unico. A seconda delle dimensioni della barca, della potenza del motore, del tipo di propulsione e dell’uso, si possono trovare anche timonerie meccaniche a cavo, timonerie elettriche o sistemi elettroidraulici.

Quando scegliere una timoneria idraulica?

Una timoneria idraulica è particolarmente adatta alle barche a motore potenti, ai fuoribordo di potenza media o elevata, alle barche pesanti e alle installazioni in cui il passaggio di un cavo meccanico sarebbe complicato.

È interessante anche quando si cerca maggiore comfort al volante o quando sono necessarie più postazioni di guida.

Come funziona una timoneria meccanica a cavo?

Una timoneria meccanica funziona con un cavo. Il volante aziona una scatola di comando, che spinge o tira il cavo. Questo cavo agisce poi sul motore o sul sistema di governo.

È una soluzione semplice, economica e spesso sufficiente per potenze ridotte. Tuttavia, con motori più potenti può diventare più dura o meno confortevole.

Come funziona una timoneria elettrica o elettroidraulica?

Una timoneria elettrica o elettroidraulica utilizza un’assistenza elettrica, una pompa o un motore elettrico per aiutare il pilota.

Questi sistemi sono spesso associati a grandi motorizzazioni, barche moderne, joystick, piloti automatici o installazioni di governo avanzate.

Qual è la differenza tra timoneria idraulica, meccanica ed elettrica?

La timoneria meccanica è semplice ed economica. La timoneria idraulica offre maggiore comfort e sopporta meglio gli sforzi importanti. La timoneria elettrica o elettroidraulica aggiunge un’assistenza più moderna.

La scelta dipende anche dal tipo di propulsione installato a bordo. Per capire meglio queste configurazioni, potete consultare il nostro articolo su come scegliere tra motore entrobordo e fuoribordo.

Qual è il legame con la barra franca o la ruota del timone?

La barra franca agisce direttamente sul timone o sul motore in alcuni montaggi semplici. La ruota del timone, invece, utilizza un meccanismo intermedio: cavo, circuito idraulico o assistenza.

Per localizzare meglio questi elementi a bordo, potete leggere anche la nostra guida sull’anatomia di una barca.

La timoneria idraulica è adatta a un fuoribordo?

Sì, la timoneria idraulica è molto comune sui motori fuoribordo, soprattutto quando la potenza aumenta. Su un fuoribordo, il motore è montato in modo da poter ruotare a sinistra o a destra. Il cilindro agisce quindi su un braccio di direzione fissato al motore, permettendo di orientare l’insieme.

Perché la potenza del motore influenza la scelta della timoneria?

Più un motore è potente, più gli sforzi trasmessi alla timoneria possono diventare importanti. Una timoneria meccanica può quindi diventare dura, soprattutto a determinate velocità o con determinate regolazioni.

Ricerche come timoneria idraulica barca 100CV, timoneria idraulica barca 115CV o timoneria idraulica barca 150CV mostrano bene che la potenza del motore è uno dei criteri di scelta. Per approfondire la motorizzazione, potete consultare la nostra guida sul funzionamento di un motore a benzina per barca.

Quale ruolo gioca la coppia dell’elica?

L’elica non fa parte del sistema di timoneria idraulica, ma la sua rotazione può generare sforzi percepiti nella direzione. Questi sforzi variano in base alla potenza, alla velocità, al senso di rotazione e alla configurazione della barca.

In alcuni montaggi bimotore controrotanti, questi effetti possono essere parzialmente bilanciati.

Il motore fuoribordo ruota con l’elica?

Su un fuoribordo, la timoneria fa ruotare l’intero gruppo orientabile del motore. L’elica non cambia il suo funzionamento: continua a girare normalmente.

Ciò che cambia è l’orientamento del motore, quindi l’asse in cui viene diretta la spinta. Per capire meglio questo punto, potete leggere il nostro articolo sul funzionamento di un’elica di barca.

La timoneria idraulica è adatta anche a un entrobordo?

Sì, una timoneria idraulica può essere utilizzata anche su una barca entrobordo. In questo caso, il motore non ruota come un fuoribordo. Rimane fisso all’interno della barca. La timoneria agisce quindi generalmente sulla barra o sul timone.

Come agisce la timoneria su un timone?

Su un entrobordo, il cilindro idraulico sposta un componente collegato al timone. Il timone ruota poi per deviare il flusso d’acqua e orientare la barca.

Su molte unità entrobordo, in particolare barche più pesanti o destinate alla crociera, la motorizzazione diesel è frequente. Potete completare la lettura con il nostro articolo sul funzionamento di un motore diesel marino.

Quali criteri contano su una barca entrobordo?

Su un entrobordo, il dimensionamento dipende in particolare dalla superficie del timone, dalla sua compensazione, dalla velocità della barca, dal peso dell’unità e dal tipo di navigazione.

Il cilindro deve essere adatto allo sforzo necessario per orientare correttamente il timone.

Perché la differenza fuoribordo / entrobordo è importante?

Su un fuoribordo, la timoneria orienta il motore. Su un entrobordo, agisce invece più spesso sul timone. Il risultato per il pilota è lo stesso, ma il meccanismo finale non agisce sullo stesso componente.

Questa differenza spiega perché bisogna scegliere componenti adatti alla configurazione della barca.

Quali sono i vantaggi di una timoneria idraulica?

La timoneria idraulica è apprezzata perché offre comfort, fluidità e una migliore capacità di trasmettere sforzi importanti. È particolarmente utile su barche potenti, pesanti o dotate di più postazioni di guida.

Perché la timoneria idraulica richiede meno sforzo?

Il sistema idraulico permette di trasmettere lo sforzo grazie all’olio in pressione. Il pilota quindi non deve compensare direttamente tutti gli sforzi meccanici del motore o del timone.

Il volante diventa più piacevole da manovrare, soprattutto durante le manovre o con motorizzazioni più potenti.

Perché facilita l’installazione a bordo?

I tubi idraulici possono seguire percorsi più flessibili rispetto a un cavo meccanico. Questo può facilitare l’installazione in scafi complessi, barche con console decentrata o postazioni di guida lontane.

È tuttavia necessario rispettare i raggi di curvatura, le lunghezze e le raccomandazioni del produttore.

Perché permette più postazioni di guida?

Una timoneria idraulica può essere adattata a più postazioni di guida, ad esempio su una vedetta con flybridge, una postazione interna/esterna o un catamarano.

Il principio resta lo stesso: ogni postazione deve permettere di mettere in movimento l’olio nel circuito.

Quali sono i limiti di una timoneria idraulica?

La timoneria idraulica è confortevole, ma richiede un montaggio accurato e una manutenzione regolare. Come ogni circuito idraulico, dipende dalla tenuta, dalla qualità dell’olio, dallo stato dei tubi e dall’assenza d’aria nel circuito.

Perché costa più di una timoneria meccanica?

Una timoneria idraulica comprende più componenti: pompa, cilindro, tubi, raccordi, olio, a volte kit completo o assistenza. Il suo costo è quindi generalmente superiore a quello di una timoneria meccanica a cavo.

In cambio, offre più comfort e sopporta meglio gli sforzi importanti.

Perché spurgo e manutenzione sono importanti?

Se nel circuito resta aria, la timoneria può diventare morbida, imprecisa o dare una sensazione di ritardo. Uno spurgo corretto permette di ritrovare un funzionamento più netto.

Bisogna anche controllare perdite, livello dell’olio, raccordi e stato dei tubi.

Perché la sensazione al timone può essere diversa?

Su alcune barche, in particolare le barche a vela, la timoneria idraulica può offrire un ritorno di sensazione minore rispetto a un sistema meccanico diretto.

Non è necessariamente un difetto, ma va considerato in base al tipo di navigazione desiderato.

Perché una timoneria idraulica diventa dura?

Una timoneria idraulica dura può avere diverse cause. Il problema può derivare dal livello dell’olio, dalla presenza di aria nel circuito, da un cilindro in cattivo stato, da un tubo danneggiato o da un’articolazione grippata.

Il livello dell’olio è insufficiente?

Una mancanza d’olio può impedire al circuito di funzionare correttamente. La pompa può quindi avere difficoltà a inviare la pressione necessaria fino al cilindro.

Il controllo del livello dell’olio è quindi una delle prime verifiche da fare in caso di timoneria anormalmente dura.

Può esserci aria nel circuito?

Sì. L’aria si comprime, a differenza dell’olio. Se sono presenti bolle, una parte dello sforzo al volante serve a comprimere l’aria invece di spostare correttamente il pistone.

Il risultato può essere una timoneria imprecisa, morbida, dura a momenti o irregolare.

Il cilindro o le articolazioni possono essere grippati?

Sì. Un cilindro sporco, uno stelo danneggiato, un perno secco o un’articolazione grippata possono creare punti duri.

Bisogna ispezionare il cilindro, i perni, i fissaggi, il braccio di direzione e tutti i componenti meccanici legati al movimento.

Perché una timoneria idraulica gira a vuoto?

Una timoneria idraulica che gira a vuoto indica spesso che la pressione non viene più trasmessa correttamente. Il volante può girare senza che il motore o il timone rispondano normalmente. Questo sintomo deve essere preso sul serio, perché riguarda direttamente la capacità di governare la barca.

Uno spurgo fatto male può provocare questo problema?

Sì. Se nel circuito resta aria, il volante può dare una sensazione di vuoto o di ritardo nella risposta.

Lo spurgo serve proprio a eliminare queste bolle affinché l’olio trasmetta correttamente la pressione fino al cilindro.

Una perdita può depressurizzare il circuito?

Sì. Una perdita d’olio può impedire alla pressione di essere trasmessa correttamente. Il cilindro riceve quindi meno pressione, o non abbastanza per spostare il pistone.

Bisogna cercare tracce d’olio intorno alla pompa, ai raccordi, ai tubi e al cilindro.

Quando bisogna controllare raccordi e tubi?

Bisogna controllarli non appena la timoneria diventa imprecisa, dura, morbida o presenta un tempo morto al volante.

I raccordi conici, i tubi ad alta pressione e le zone di collegamento devono restare puliti, ben serrati e senza perdite visibili.

Come spurgare una timoneria idraulica?

Lo spurgo della timoneria idraulica consiste nel rimuovere l’aria presente nel circuito. È un’operazione importante dopo un montaggio, la sostituzione di un componente, una perdita o un intervento sul circuito idraulico.

Perché bisogna eliminare le bolle d’aria?

L’aria si comprime, a differenza dell’olio. Se nel circuito restano bolle, la pressione trasmessa al cilindro diventa meno efficace.

La timoneria può quindi diventare morbida, imprecisa o dare l’impressione che il volante giri a vuoto.

Dove si riempie il circuito?

Il riempimento si effettua generalmente a livello della pompa, quindi vicino al volante o alla ruota del timone.

L’olio circola poi nei tubi fino al cilindro, dove l’aria deve essere evacuata secondo la procedura prevista dal produttore.

Quando bisogna rivolgersi a un professionista?

È preferibile far controllare il sistema se il circuito perde, se la timoneria risponde male, se il motore è potente o se il montaggio è complesso.

Una timoneria spurgata male o montata male può compromettere la sicurezza del governo.

Come mantenere una timoneria idraulica?

La manutenzione di una timoneria idraulica consiste soprattutto nel controllare lo stato del circuito: livello dell’olio, perdite, tubi, raccordi, cilindro, stelo e articolazioni. Questi controlli sono particolarmente importanti prima della stagione, prima di una lunga navigazione o dopo un periodo di inattività.

Durante un controllo generale, è utile verificare anche gli altri sistemi essenziali della barca, come il funzionamento del circuito di raffreddamento di una barca, il funzionamento del circuito carburante di una barca o lo stato della batteria. La nostra guida sulla manutenzione di una batteria di barca può completare questi controlli.

Quali controlli fare regolarmente?

Controllate il livello dell’olio, eventuali tracce di perdite, lo stato dei tubi, i raccordi, il movimento del cilindro, lo stelo, il gioco al volante e lo stato del braccio di direzione.

Una resistenza anomala, un rumore, un gioco eccessivo o una perdita visibile devono portare a un’ispezione più approfondita.

Quando sostituire un componente del sistema?

Un tubo crepato, un raccordo che perde, un cilindro grippato, una pompa affaticata o un olio contaminato possono giustificare una sostituzione.

È meglio intervenire prima che un sintomo leggero diventi un vero problema di timoneria durante la navigazione.

Quali componenti scegliere per una timoneria idraulica?

La scelta dipende dal tipo di barca, dalla potenza del motore, dal montaggio fuoribordo o entrobordo, dalla lunghezza dei tubi e dalle raccomandazioni del produttore.

Per un insieme completo, potete consultare un kit di timoneria idraulica fuoribordo adatto alle potenze elevate.

Componenti utili per una timoneria idraulica:

Tabella riassuntiva: capire la timoneria idraulica

Elemento Ruolo Da controllare
Volante / ruota del timone Dà l’ordine di direzione e aziona la pompa. Gioco, resistenza, sensazione anomala.
Pompa idraulica Invia l’olio nel tubo corretto in base al senso del volante. Livello dell’olio, perdite, usura.
Tubi idraulici Trasportano l’olio in pressione tra la pompa e il cilindro. Usura, crepe, raccordi, perdite.
Cilindro Trasforma la pressione dell’olio in movimento meccanico. Perdite, grippaggio, stelo danneggiato.
Pistone Viene spinto dall’olio da un lato o dall’altro. Risposta del cilindro, movimento irregolare.
Stelo Spinge o tira il braccio di direzione. Gioco, corrosione, fissaggio.
Braccio di direzione Fa ruotare il motore o agisce sul sistema di governo. Articolazioni, perni, serraggio.
Olio idraulico Trasmette lo sforzo nel circuito. Qualità, livello, contaminazione.
Spurgo Permette di eliminare l’aria dal circuito. Bolle d’aria, timoneria morbida o imprecisa.

FAQ sulla timoneria idraulica

Quale olio usare per una timoneria idraulica?

Bisogna utilizzare un olio idraulico compatibile con il sistema di timoneria installato a bordo. La soluzione più sicura è seguire le raccomandazioni del produttore della pompa o del cilindro. Un olio non adatto può compromettere la fluidità del circuito o danneggiare alcune guarnizioni.

Si può installare da soli una timoneria idraulica?

È possibile se si possiedono le competenze necessarie, i raccordi corretti, le lunghezze giuste dei tubi e la procedura di spurgo adeguata. In caso di dubbio, soprattutto con un motore potente, è preferibile rivolgersi a un professionista.

La timoneria idraulica è obbligatoria su un motore potente?

Non è sempre strettamente obbligatoria, ma diventa spesso fortemente consigliata quando la potenza aumenta o quando la timoneria meccanica diventa troppo dura. La scelta dipende dalla potenza, dal tipo di barca, dall’uso e dalle raccomandazioni del produttore.

Quanti giri del volante servono su una timoneria idraulica?

Il numero di giri dipende dal volume della pompa e dal volume del cilindro. Una pompa che sposta più olio a ogni giro permette generalmente di ridurre il numero di giri necessari tra i due fine corsa.

Si può collegare un pilota automatico a una timoneria idraulica?

Sì, alcuni piloti automatici possono essere collegati a una timoneria idraulica con una pompa adatta al circuito. Il montaggio deve essere compatibile con la barca, il cilindro e il sistema di governo.

Qual è la durata di una timoneria idraulica?

Dipende dalla qualità del materiale, dall’ambiente marino, dalla manutenzione, dallo stato dei tubi e dalla frequenza d’uso. Un controllo regolare di perdite, olio, cilindro e raccordi permette di prolungarne la durata.

Quali altri equipaggiamenti controllare prima di uscire in mare?

La timoneria fa parte degli elementi essenziali da controllare prima di uscire, ma bisogna verificare anche le dotazioni di sicurezza e comunicazione. Potete consultare le nostre guide sugli equipaggiamenti di sicurezza da avere a bordo e sul funzionamento di una radio VHF marina.
