Ecoscandaglio per barca: funzionamento, lettura dello schermo e tecnologie (2D, CHIRP, scansione verticale, scansione laterale)
Vedi archi, linee, colori… ma non sempre sai cosa ti sta dicendo l’ecoscandaglio. Tra la teoria degli “echi”, le impostazioni e la scelta tra sonar 2D, scansione verticale e scansione laterale, è facile sentirsi spaesati. In questa guida spieghiamo in modo semplice come funziona un ecoscandaglio per barca, poi passiamo al concreto: come si costruisce l’immagine, come leggere lo schermo, come regolare e come installare il trasduttore per ottenere un segnale pulito.
- Ecoscandaglio, trasduttore, sonar: definizione semplice
- Come funziona un ecoscandaglio (il principio dell’eco)
- Perché lo schermo “scorre”: come si costruisce l’immagine
- 2D, scansione verticale, scansione laterale, CHIRP: quali differenze?
- Frequenza, potenza, angolo del fascio: cosa cambia davvero la lettura
- Come leggere l’ecoscandaglio: archi, banchi, struttura, durezza del fondo
- Impostazioni rapide: 3 scenari + errori comuni
- Dove posizionare e come installare il trasduttore (senza perdere il segnale)
- Alimentazione, cablaggio, NMEA: evitare interruzioni e disturbi
- Tabella riepilogativa
- FAQ
Ecoscandaglio, trasduttore, sonar: definizione semplice
Spesso si confondono i termini, quindi partiamo da basi chiare:
- L’ecoscandaglio è il dispositivo che misura e mostra la profondità e ciò che “interpreta” sotto (o attorno a) la barca.
- Il trasduttore (chiamato anche trasduttore) è la parte a contatto con l’acqua (esterno, passascafo o incollato all’interno dello scafo). Trasmette e riceve gli impulsi.
- Sonar è il termine generico che indica il principio: inviare un’onda e analizzarne il ritorno.
In pratica, è l’abbinamento unità/schermo + trasduttore a determinare la qualità del risultato. Un ottimo schermo con un trasduttore posizionato male darà immagini nella media. Un buon trasduttore, installato correttamente e ben regolato, spesso trasforma un ecoscandaglio “semplice” in uno strumento davvero efficace.
Come funziona un ecoscandaglio per barca (il principio dell’eco)
Il funzionamento di un ecoscandaglio si basa su un’idea molto semplice: misura il tempo che impiega un impulso sonoro a fare andata e ritorno tra il trasduttore e un ostacolo.
1) Emissione
Il trasduttore invia un impulso sonoro (ultrasuoni) nell’acqua. Questo impulso forma un “cono” più o meno ampio a seconda del trasduttore.
2) Riflessione
L’onda incontra il fondale, una struttura (roccia, relitto, prateria) o un elemento nell’acqua (banco di pesci, bolle, termoclino), poi una parte dell’energia torna al trasduttore sotto forma di eco.
3) Ricezione e calcolo
L’ecoscandaglio misura il tempo tra l’emissione e il ritorno dell’eco, poi calcola la distanza. In media, il suono si propaga a circa 1.500 m/s nell’acqua di mare (varia leggermente con temperatura, salinità e profondità). L’unità divide per due perché si tratta di un percorso di andata e ritorno.
Molti strumenti permettono anche di aggiungere un offset (scostamento di profondità): scegli se la visualizzazione corrisponde alla profondità sotto il trasduttore o sotto la chiglia. È molto utile nella navigazione costiera.
4) Elaborazione e visualizzazione
L’ecoscandaglio trasforma gli echi in pixel. L’intensità dell’eco conta tanto quanto la profondità: un ritorno forte suggerisce spesso un fondo duro o una struttura densa, mentre un ritorno più debole può indicare fango, sabbia morbida o vegetazione.
Perché lo schermo “scorre”: come si costruisce l’immagine
È un punto essenziale: lo schermo non è una foto fissa. Nella maggior parte delle modalità, l’immagine è uno storico: la parte destra corrisponde a ciò che il trasduttore “vede” ora, poi tutto scorre verso sinistra.
In pratica:
- Se aumenti la velocità, la visualizzazione può “comprimere” le informazioni se la velocità di scorrimento è troppo lenta.
- Se rallenti, l’immagine può allungarsi e dare l’impressione che una struttura sia più grande di quanto sia.
- Se resti fermo, l’unità continua a inviare impulsi: vedrai soprattutto variazioni e “rumore” del mezzo (plancton, bolle, pesci che passano).
Per questo si parla di lettura dell’ecoscandaglio: interpreti una rappresentazione che dipende dalla velocità, dalle impostazioni, dal trasduttore e dalla modalità utilizzata.
2D, scansione verticale, scansione laterale, CHIRP: quali differenze?
Sonar 2D: la visualizzazione più diffusa
Il 2D mostra un profilo sotto la barca. È molto efficace per seguire la profondità, leggere il fondale e individuare echi “classici”. Per la pesca, resta una modalità eccellente per capire cosa succede sotto lo scafo, soprattutto in movimento.

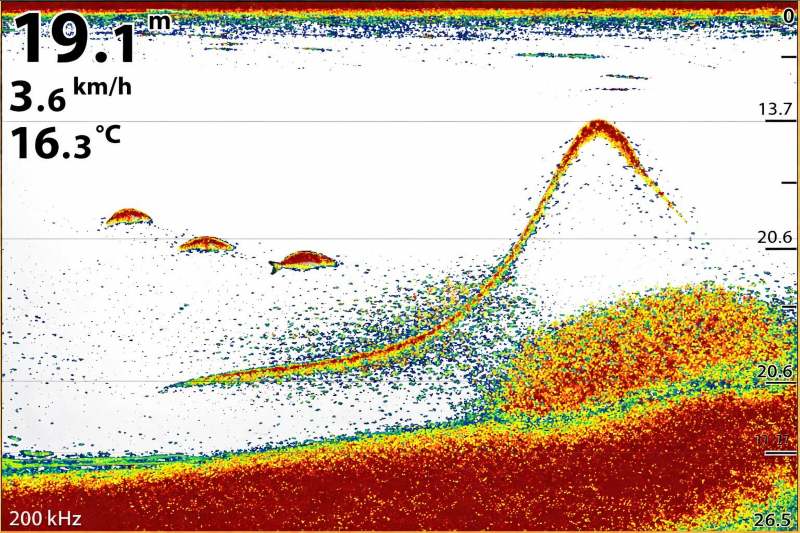

In 2D, lo schermo scorre: si legge uno storico, non una foto istantanea.

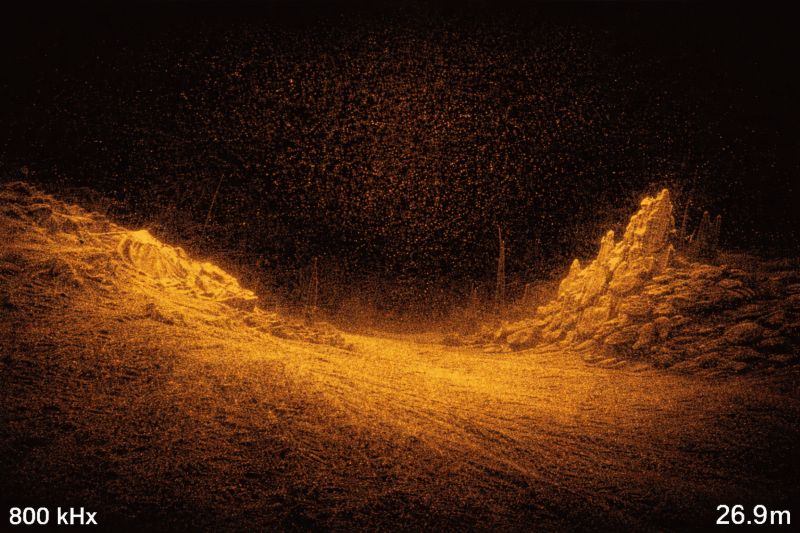

La scansione verticale mette in evidenza la struttura sotto la barca con una lettura più fine.
Scansione verticale
La scansione verticale (spesso associata a tecnologie di imaging ad alta frequenza) offre un risultato più “disegnato” e più preciso sulla struttura. Si usa molto in bassa e media profondità per distinguere rocce, dislivelli, relitti, praterie e zone dure.
Scansione laterale
La scansione laterale serve a “scansionare” i lati della barca, spesso con una visualizzazione divisa sinistra/destra. Il suo punto di forza: copre molto più di un 2D. È molto utile per cercare un relitto, un ciglio, una zona rocciosa o individuare pesci “appoggiati” vicino a una struttura.
Un dettaglio importante: l’ombra è un’informazione. Una struttura che proietta un’ombra netta può indicare un rilievo marcato. Al contrario, una zona senza ombra è spesso più piatta.

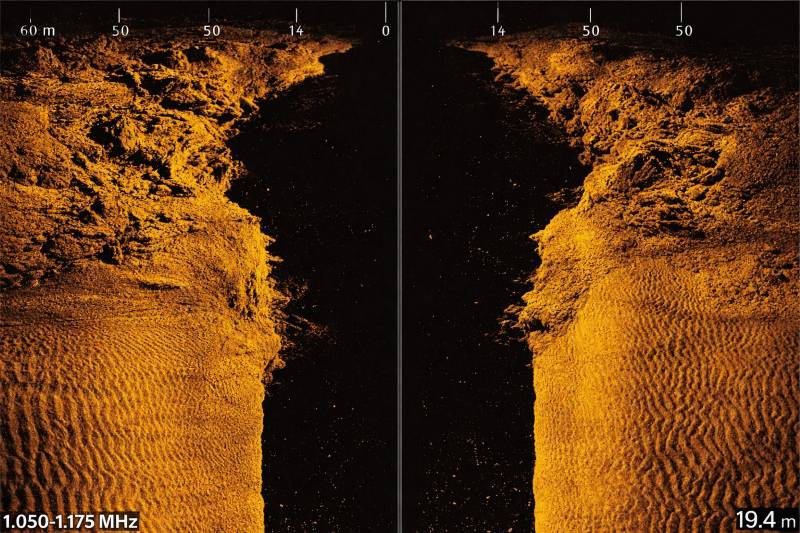

La laterale serve per perlustrare: si individua la struttura e la sua ombra per stimare il rilievo.
CHIRP: perché se ne parla tanto
CHIRP non indica una visualizzazione, ma un modo di emettere: invece di una sola frequenza, il trasduttore invia un intervallo di frequenze. Risultato: lo strumento raccoglie più informazioni e l’immagine è spesso più leggibile, con una migliore separazione degli echi vicini.
Nella pratica, CHIRP aiuta soprattutto quando vuoi distinguere un pesce “incollato” al fondo, un banco compatto o una struttura fine (piccole rocce, bordo della prateria, rami).
Frequenza, potenza, angolo del fascio: cosa cambia davvero la lettura
Due ecoscandagli possono mostrare cose molto diverse nello stesso punto perché i loro trasduttori non sono regolati (o progettati) allo stesso modo. I tre parametri da conoscere sono: frequenza, potenza e angolo del fascio.
Frequenza: profondità o dettaglio
- Frequenze più basse: “arrivano” meglio in profondità, ma danno un’immagine meno fine.
- Frequenze più alte: più dettaglio, ma minore portata, soprattutto con mare mosso o molta profondità.
Potenza: tenere il fondo e filtrare il rumore
La potenza aiuta a mantenere una buona lettura quando le condizioni si complicano: maggiore profondità, mare formato, acqua carica, velocità più elevata. Ma “più” non è sempre “meglio”: troppa potenza può amplificare i disturbi e rendere lo schermo confuso se i filtri non reggono.
Angolo del fascio: coprire ampio o mirare preciso
Un fascio più ampio copre più area sotto la barca, utile per individuare pesci in movimento. Un fascio più stretto offre spesso una lettura più precisa e una migliore separazione vicino al fondo.
Come leggere un ecoscandaglio: archi, banchi, struttura, durezza del fondo
Leggere un ecoscandaglio significa imparare a riconoscere firme visive.
Archi in 2D: perché un pesce fa un arco
L’arco appare spesso quando un pesce attraversa il cono di rilevamento. “Entra” nel fascio, si avvicina al centro e poi esce. Il risultato dipende dalla velocità e dalle impostazioni: lo stesso pesce può creare un bell’arco o solo una linea corta.
Banchi di pesci: “nuvole” e densità
Un banco compatto può apparire come una zona densa, talvolta “nuvolosa”. Il ritorno può essere più forte se il banco è serrato. In mare è comune individuare il foraggio prima dei predatori: riconoscere queste masse fa risparmiare tempo.
Il fondo: duro o morbido?
Un fondo duro restituisce un eco più marcato: linea del fondo più spessa, colore più intenso, talvolta un secondo eco a seconda delle impostazioni. Un fondo morbido (fango, sabbia morbida) restituisce un eco più debole.
Termoclino, plancton, bolle: falsi amici
Alcuni elementi creano ritorni: strato di temperatura, particelle, bolle. Se lo schermo diventa “nevoso”, non è per forza un banco di pesci. In quel caso, la prima azione utile è spesso regolare la sensibilità (gain) e il filtraggio.
Impostazioni rapide: 3 scenari + errori comuni
L’obiettivo è semplice: una linea di fondo netta, echi leggibili e il minor rumore possibile.
Scenario 1: porto / bassa profondità
- Portata profondità: auto o leggermente sopra la profondità reale.
- Sensibilità: moderata.
- Velocità di scorrimento: media.
- Suggerimento: offset se vuoi la profondità sotto la chiglia.
Scenario 2: pesca costiera 10–60 m
- Modalità: 2D + scansione verticale (o schermo diviso).
- Sensibilità: aumentare finché si vede un segnale “vivo”, poi ridurre un po’.
- CHIRP: molto utile.
- Velocità di scorrimento: adattata alla velocità della barca.
Scenario 3: più profondo / mare mosso
- Frequenza: modalità orientata alla profondità.
- Potenza: utile, ma con filtraggio adeguato.
- Installazione: se il trasduttore è disturbato, le impostazioni non compenseranno.
Errori comuni:
- sensibilità troppo alta,
- portata troppo grande,
- velocità di scorrimento incoerente,
- trasduttore posizionato male.
Dove posizionare e come installare il trasduttore (senza perdere il segnale)
L’installazione è spesso la causa numero uno degli ecoscandagli “deludenti”. Il trasduttore ha bisogno di acqua “pulita” davanti a sé. Turbolenze, cavitazione, bolle generate dallo scafo, una nervatura o l’elica possono interrompere il segnale. Se l’immagine è perfetta da fermo ma peggiora in navigazione, il posizionamento del trasduttore è il primo sospetto.
Per sapere dove installare il trasduttore, è utile conoscere le diverse parti della barca. Scopri la nostra guida sull’anatomia di una barca.
I 3 principali tipi di montaggio
1) Trasduttore a specchio di poppa
Molto comune su barche a motore e gommoni. Semplice, accessibile, facile da regolare, ma sensibile alle turbolenze ad alta velocità.
2) Trasduttore passascafo (through-hull)
Consigliato quando si cerca una lettura molto affidabile, soprattutto su alcune configurazioni. Installazione più tecnica (foratura), ma spesso molto stabile.
3) Trasduttore interno (in-hull)
Possibile su alcuni scafi in vetroresina (senza anima nel punto di incollaggio). Nessuna foratura, trasduttore protetto, ma prestazioni variabili.
Checklist :
- scegliere una zona dove l’acqua resti “piena” in navigazione,
- evitare scarichi, listelli/virate aggressive, zone vicine all’elica,
- curare il passaggio del cavo,
- testare prima del fissaggio definitivo.
Alimentazione, cablaggio, NMEA: evitare guasti e disturbi
Un ecoscandaglio è un’apparecchiatura sensibile. Un cablaggio approssimativo può causare interruzioni, riavvii o un’immagine instabile.
Punti chiave:
- alimentazione pulita con fusibile adeguato,
- connessioni in buono stato (senza ossidazione),
- attenzione ai cali di tensione se lo schermo si riavvia all’avviamento del motore,
- proteggere i cavi da sfregamenti e schiacciamenti.
Se crei un’installazione completa (GPS, ecoscandaglio, AIS, VHF, strumenti), la rete NMEA permette di condividere i dati. Serve solo un approccio coerente: cavi adatti, connettori affidabili, test in banchina prima di richiudere tutto.
Scopri il nostro articolo sul ruolo della tecnologia AIS.
Se non usi la barca in inverno, alcune azioni sono consigliate per l’elettronica di bordo, incluso il trasduttore. Consulta il nostro articolo sul rimessaggio invernale della barca.
Tabella riepilogativa
| Modalità | Cosa vedi | Punti di forza | Limiti | Quando usarla |
|---|---|---|---|---|
| 2D | Profilo sotto la barca (storico che scorre) | Monitoraggio profondità, lettura del fondo, rilevamento echi | Meno “visivo” sulla struttura fine | Navigazione, pesca generica, controllo zona |
| 2D + CHIRP | 2D più chiaro, migliore separazione | Migliore separazione di bersagli vicini, lettura più pulita | Dipende dalla compatibilità trasduttore/unità | Pesca su struttura, banchi compatti, lettura precisa |
| Scansione verticale | Struttura sotto la barca più dettagliata | Rilievi, rocce, relitti e vegetazione molto leggibili | Spesso meno utile in grande profondità | Ricerca in bassa/media profondità, pesca su struttura |
| Scansione laterale | Scansione a destra e a sinistra + ombre | Ricerca su ampia area, individuazione struttura fuori asse | Dipende da velocità/impostazioni; richiede pratica | Ricerca relitti, cigli, rocce, zone da esplorare |
| Rete NMEA | Dati condivisi tra strumenti | Installazione coerente, informazioni centralizzate | Richiede cablaggio ordinato e accessori adatti | Se abbini GPS, ecoscandaglio, AIS e strumenti |
Domande e risposte
Per aumentare la sicurezza della navigazione, controllare la profondità, individuare un dislivello, scegliere un’area di ancoraggio più pulita e capire il tipo di fondale.
Molto spesso per bolle/turbolenze attorno al trasduttore. Controlla prima posizionamento e allineamento, poi solo le impostazioni.
2D per la versatilità, verticale per la struttura sotto la barca, laterale per perlustrare ampio. Molti diportisti apprezzano una vista combinata (2D + verticale o 2D + laterale).
In mare, stabilità e affidabilità sono spesso prioritarie. Le installazioni cablate con un trasduttore ben posizionato restano di solito le più costanti.
Non è obbligatorio per leggere il fondale, ma è molto utile se vuoi un impianto evolutivo e coerente con più strumenti.
