Soportes de motor para embarcaciones - Page 2

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 140mm

Largueur : 75mm

Hauteur totale : 50mm

Dureté : 65

Filetage : M16

Support à utiliser en complément du kit fixation SP181609.

Soporte de motor tipo Yanmar Barry.

Support moteur arrière pour moteurs Yanmar disposant d'une embase saildrive de types SD40 - SD50.

Applications moteurs : 4JH3E, 4JH3TE, 4JH4E, 4JH4AE et 4JH4TE

Remarque sur le caoutchouc : 430

Charge maximale : 150kg

Kit de fijación completo que incluye arandelas, tuerca y varilla roscada para soporte de motor serie SP171609

Tipos de rosca M16-1,5 X M20-1,5, longitud 150mm.

Kit para utilizar en combinación con soportes de motor de la serie SP171609 con diámetro M16-1,5 en el lado inferior (cuña) y M20-1,5 en el lado superior (motor superior).

Kit de eje no apto para soportes tipo 22323 (paso fino).

Support moteur aux dimensions suivantes :

Diamètre corps : 64 et 54mm

Hauteur corps : 40mm

Hauteur totale : 97mm

Tige de filetée diamètre : 12.8mm

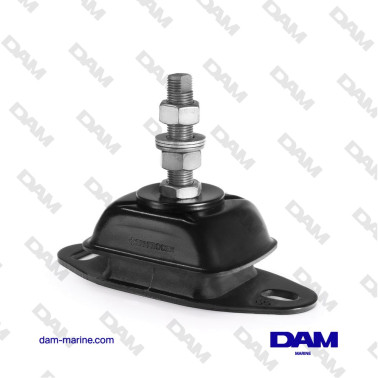

Support moteur pour Yanmar disposant des caractéristiques suivantes :

- Longueur : 205mm

- Largeur : 60mm

- Hauteur total : 147mm

- Hauteur corps : 75mm

- Tige filetée : M16 X 1.5

- Entraxe : 173mm

- Remarque sur le caoutchouc 200

- Charge maximale 150 Kg

- Shore 70

Silentblock base Volvo con una distancia entre centros de 125MM para las siguientes aplicaciones:

280B

290A, 290DP

DP-A, DP-A1, DP-A2

DP-B, DP-B1

DP-C, DP-C1, DP-C1

DP-D, DP-D1 1.68, DP-D1, DP-D1

SP-A, SP-A1, SP-A2

SP-C, SP-C1

Kit de fixation complet incluant rondelles , écrou et tige fileté pour support moteur série SP6043 M20.

Les kits de montages HD permettent un alignement plus fin que les kits de fixations standard.

De part leurs conceptions les kits HD offrent la capacité de ligner 5 à 10 mm en fonction du filetage. ( 10mm pour M20).

La zone d'appui de l'écrou inférieur offrant une plus grande surface , l'ajustement devient plus facile , précis et viable dans le temps. Une mise en contraire de 48 heures est nécessaire avant de verrouiller l'ensemble du groupe.

Ces kits répondent aux besoins des moteurs récents à hauts régimes.

Calzo de espesor para soporte de motor serie SP171609 que permite elevar la alineación 4mm de manera duradera.

Las normas DNV establecen que la única forma de nivelar correctamente los soportes del motor es utilizar calzas de más de 4 mm.

Distancias entre centros: 145 mm

Ancho: 75 mm

Calzo de espesor para soporte de motor serie SP136003 que permite aumentar la alineación en 4 mm de manera duradera.

Las normas DNV establecen que la única forma de nivelar correctamente los soportes del motor es utilizar calzas de más de 4 mm.

Distancias entre centros: 100 mm

Ancho: 60 mm

Soporte de motor trasero completo con inversores PCM de los tipos:

- Transmisión de terciopelo 1:1 y 1,52:1

- PCM 1:1

- PCM Ford y GM

Silent bloc pour moteur Volvo Penta de séries 40 - 41 -42 notamment.

Caractéristiques :

- Hauteur total : 55mm

- Diamètre : 75mm

- Entraxe : 105mm

- Filetage : M16 pas fin

Kit de montage sous la référence 22323-1 à utiliser uniquement pour cette série de supports moteurs.

Entraxe moins important que les supports de la série SP171609.

Support moteur pour Yanmar disposant des caractéristiques suivantes :

- Longueur : 205mm

- Largeur : 60mm

- Hauteur total : 147mm

- Hauteur corps : 75mm

- Tige filetée : M16 X 1.5

- Entraxe : 173mm

- Remarque sur le caoutchouc 150

- Charge maximale 100 Kg

- Shore 60

Dimensions :

- Hauteur : 41.5 et 77mm

- Diamètre bas : 74mm

- Entraxe : 101mm

- Axe : 12mm

SHORE 60

Silent block para base Volvo con distancia entre ejes de 85MM.

Tuerca incluida.

Aplicación básica de Volvo Penta:

AQ270, AQ270T, AQ275A, AQ280

AQ280T, AQ280DP, AQ285A, SP-A/MT

SPA

Support moteur arrière pour moteurs yanmar disposant d'une embase saildrive de types SD20 - SD25 ou SD30.

Applications moteurs : 3YM20, 3YM30, 3GM30 et 3HM35.

Remarque sur le caoutchouc / gravé : 230

Charge maximale : 150 kg

Support moteur PCM complet disposant d'un axe de diamètre 25mm et de longueur 64mm.

Matériel incluant le support R092011.

Soporte de motor doble para motor Crusader con eje de 25,5 mm de diámetro.

Los soportes de 22 mm de diámetro se retiran de la producción.

Support pour moteurs Volvo penta shore 50 disposant d'un repère vert :

D4-150A-G, D4-175I-G, D4-180I-B, D4-180I-C

D4-180I-D, D4-180I-E, D4-180I-F, D4-210A-A

D4-210A-B, D4-210I-A, D4-210I-B, D4-225A-C

D4-225A-D, D4-225A-E, D4-225A-F, D4-225I-B

D4-225I-C, D4-225I-D, D4-225I-E, D4-225I-F

D4-230A-G, D4-230I-G, D4-260A-A, D4-260A-B

D4-260A-C, D4-260A-D, D4-260A-E, D4-260A-F

D4-260D-B, D4-260D-C, D4-260D-D, D4-260D-E

D4-260D-F, D4-260I-A, D4-260I-B, D4-260I-C

D4-260I-D, D4-260I-E, D4-260I-F, D4-270A-G

D4-270I-G, D4-300A-A, D4-300A-C, D4-300A-D

D4-300A-E, D4-300A-F, D4-300A-G, D4-300D-A

D4-300D-C, D4-300D-D, D4-300D-E, D4-300D-F

D4-300I-A, D4-300I-C, D4-300I-D, D4-300I-E

D4-300I-F, D4-300I-G, D4-320A-G, D4-320I-G

D6-300A-G, D6-300D-G, D6-300I-G, D6-340A-G

D6-340D-G, D6-340I-G, D6-380A-G, D6-380D-G

D6-380I-G, D6-400A-G, D6-440A-G, D6-440D-G

D6-440I-G, D6-440I-WJ-G, D6-480D-G, D6-480I-G

D6-480I-WJ-G

Soporte de motor trasero Indmar completo para variador Velvet y variadores tipo directo Hurth ZF .

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 182mm

Largueur : 112mm

Hauteur totale : 68mm

Dureté : 65

Filetage : M20

Note : support à utiliser en complément du kit fixation SP18004-HD
