¿Para qué sirve un controlador de baterías a bordo?

Un controlador de baterías permite conocer el estado energético de un banco de baterías con más precisión que un simple voltímetro. Mide la tensión, la corriente de carga o descarga, los amperios-hora consumidos, el estado de carga estimado y, según el modelo, la autonomía restante.

En un barco, esta información es especialmente útil para el banco de servicio. Permite seguir la energía utilizada por el frigorífico, la iluminación, la electrónica, el molinete o los equipos de confort, y ajustar después la recarga mediante alternador, cargador de puerto, panel solar o grupo auxiliar. Para situar este montaje dentro del conjunto de a bordo, también puede consultar nuestra guía sobre el funcionamiento de la electricidad en un barco.

¿Cuál es el principio de conexión de un controlador de baterías?

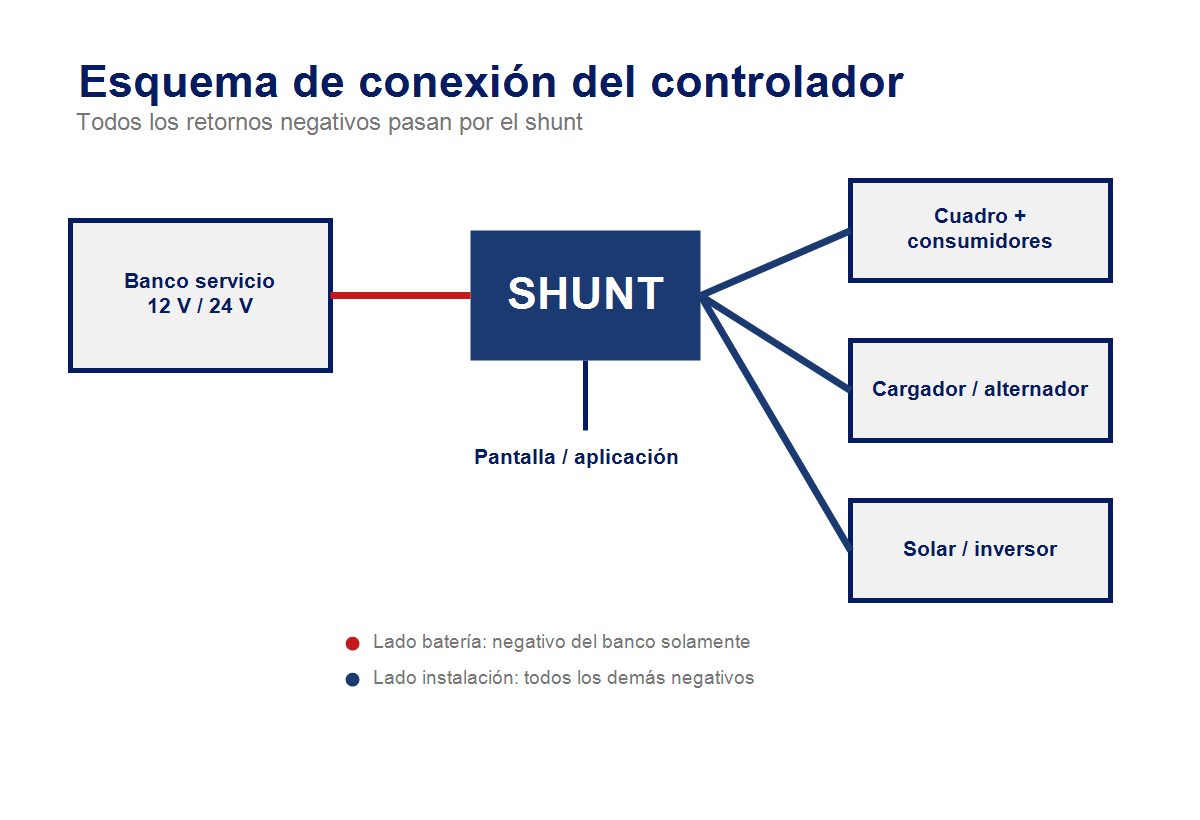

El principio es sencillo: el shunt debe colocarse en el negativo del banco de baterías que se va a controlar, entre el borne negativo de la batería y el resto de la instalación. El lado batería del shunt recibe únicamente el negativo del banco controlado. El lado instalación o carga recibe todos los demás negativos: cuadro eléctrico, cargador, alternador, regulador solar, convertidor, retornos y consumos.

Este montaje obliga a que toda la corriente que entra o sale del banco pase por el shunt. Si un cable negativo permanece conectado directamente al borne de la batería y evita el shunt, el controlador no lo medirá y el estado de carga será incorrecto.

¿Qué material preparar antes de conectar un controlador de baterías?

Antes de empezar, identifique el tipo de controlador, la intensidad máxima del shunt, la capacidad del banco y el recorrido de los cables. Un controlador infradimensionado o un cable demasiado pequeño puede provocar caída de tensión, calentamiento o mediciones inestables. Según la instalación, un indicador de carga o voltímetro para barco puede completar la lectura del banco de baterías.

• Un controlador de batería compatible con la tensión de a bordo: 12 V, 24 V u otra según la instalación.
• Un shunt adaptado a la intensidad máxima del banco y de los equipos conectados.
• Cables con una sección coherente con la corriente de carga y descarga.
• Terminales correctamente crimpados, protegidos contra la oxidación y las vibraciones, con los accesorios adecuados de accesorios de batería para barco.
• Una protección adecuada en los pequeños cables de alimentación y medición, según el manual del fabricante.
• Un lugar ventilado, accesible y protegido de las proyecciones de agua.

Si interviene en una instalación existente, haga una foto o dibuje un esquema antes de desmontar. Esto evita confundir el negativo del motor, el negativo de servicio y los retornos de carga.

¿Cómo conectar un controlador de baterías paso a paso?

La conexión debe hacerse de forma metódica, con la instalación sin tensión y siguiendo el manual del modelo elegido. Los pasos siguientes describen el caso habitual de un controlador con shunt externo o integrado, utilizado para controlar un banco de servicio.

1. Cortar las fuentes de energía

Corte el desconectador de batería, desconecte el cargador de puerto, desactive el solar si es posible y asegúrese de que no funcione ningún consumo importante. El objetivo es trabajar sin corriente de carga ni descarga. Un desconectador de batería para barco en buen estado sigue siendo indispensable para aislar correctamente la instalación.

2. Colocar el shunt cerca del banco de baterías

Instale el shunt lo más cerca posible del banco controlado, en un lugar seco, ventilado y accesible. El cable entre el borne negativo de la batería y el shunt debe ser corto, estar bien dimensionado y correctamente crimpado.

3. Conectar el lado batería del shunt

Conecte el borne negativo del banco de servicio al lado batería del shunt. Este lado debe recibir únicamente el negativo del banco controlado para que la medición siga siendo coherente.

4. Conectar el lado instalación del shunt

Desplace todos los demás cables negativos al lado carga o sistema del shunt: consumos, cuadro, cargador, alternador a través del negativo motor si procede, regulador de carga, convertidor y retornos de a bordo. Es el punto más importante del montaje.

5. Conectar los cables de medición y la pantalla

Conecte los cables de medición, la alimentación y la pantalla eventual según el manual. Algunos modelos utilizan un cable de comunicación entre el shunt y la pantalla; otros funcionan con una aplicación móvil o una interfaz de red.

6. Volver a energizar y comprobar el sentido de la corriente

Una vez comprobado el montaje, vuelva a poner la instalación en tensión. En descarga, la corriente suele aparecer en negativo. En carga, debe aparecer en positivo. Si el signo está invertido, el shunt o sus cables de medición probablemente están conectados al revés.

¿Cómo conectar un controlador con batería de motor y banco de servicio?

En muchos barcos, el controlador supervisa el banco de servicio y a veces se limita a leer la tensión de la batería de motor mediante una entrada auxiliar. No hay que confundir esta lectura de tensión con una medición completa de capacidad: el shunt solo calcula correctamente el banco por el que pasan todas sus corrientes.

Si el controlador dispone de una entrada auxiliar, puede configurarse según el modelo para controlar una segunda batería, una temperatura o un punto medio del banco. Por tanto, el ajuste depende del manual y de la química de batería utilizada.

En un barco con alternador, cargador de puerto y carga solar, compruebe que cada fuente de recarga del banco de servicio vuelve al lado instalación del shunt. Así el controlador contabiliza tanto la recarga como el consumo. Si varias baterías deben recargarse desde una misma fuente, compruebe también el papel del repartidor de carga en la instalación.

¿Qué ajustes realizar después de conectar el controlador de baterías?

El cableado no basta: el controlador debe configurarse para corresponder al banco instalado. Sin este ajuste, la pantalla puede estar alimentada y legible, pero el estado de carga o la autonomía restante serán poco fiables.

• Indique la capacidad total del banco controlado, en Ah.
• Compruebe la tensión nominal y la tensión de carga completa.
• Adapte los parámetros a la tecnología de batería: plomo abierto, AGM, gel o litio LiFePO4.
• Configure la entrada auxiliar si lee la batería de motor, la temperatura o un punto medio.
• Sincronice el estado de carga después de una carga completa real.
• Configure las alarmas útiles: baja tensión, umbral de estado de carga, temperatura o relé según el equipo.

Para baterías de litio, no reutilice automáticamente los ajustes de plomo. Los umbrales de carga, la profundidad de descarga y los parámetros de cálculo pueden ser diferentes. Para prolongar la vida útil del banco, las buenas prácticas demantenimiento de una batería de barco siguen siendo complementarias al control electrónico.

¿Qué errores evitar al conectar un controlador de baterías?

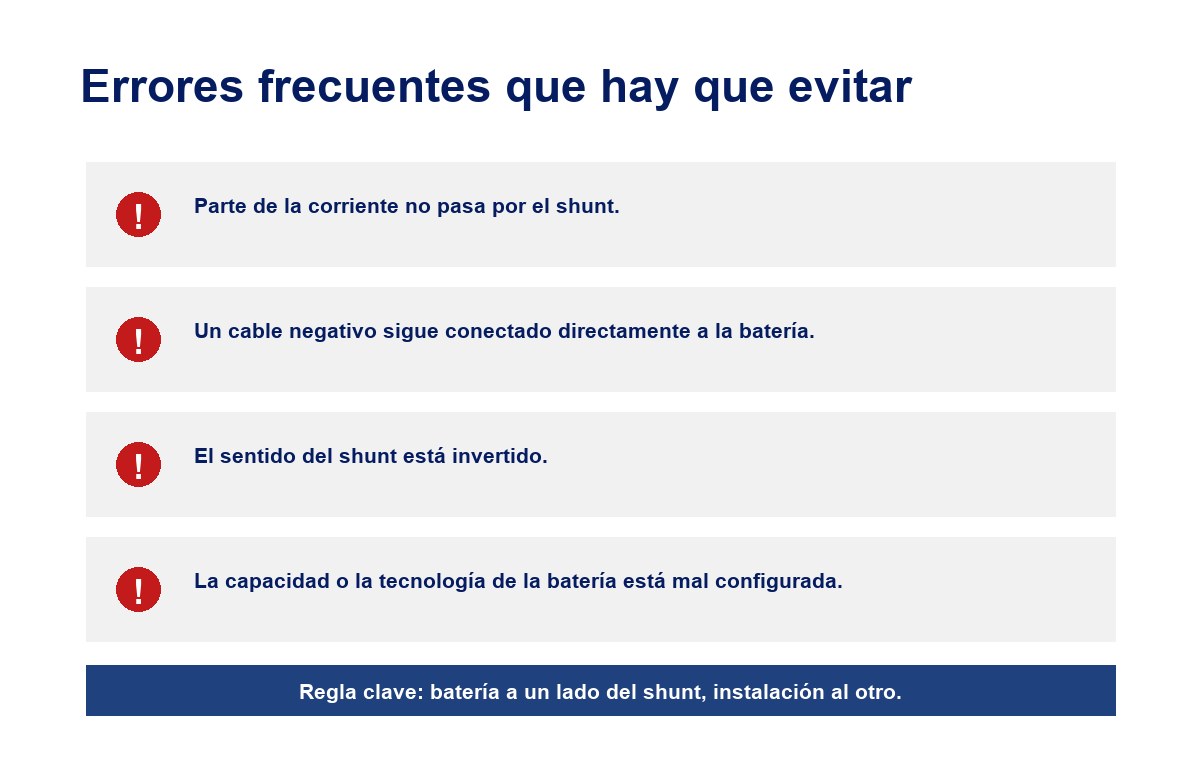

Los errores más frecuentes rara vez vienen de la pantalla. Suelen venir de un cable negativo olvidado, un shunt puenteado o una inversión del sentido de medición. En un barco, estos errores son aún más probables porque conviven varias fuentes de carga.

¿Cómo comprobar que el controlador funciona después de la instalación?

Después de la instalación, haga una prueba sencilla: encienda un consumo conocido y compruebe que la corriente indicada va en el sentido esperado. Después active una fuente de carga y compruebe que la intensidad pasa a positivo o que el balance energético sube, según el modelo.

Compruebe también que el estado de carga evoluciona progresivamente, que la tensión indicada coincide con un multímetro y que no aparece ninguna alarma anormal. Después de una carga completa, sincronice el controlador si el manual lo exige.
