Supporti motore per imbarcazioni - Page 2

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 140mm

Largueur : 75mm

Hauteur totale : 50mm

Dureté : 65

Filetage : M16

Support à utiliser en complément du kit fixation SP181609.

Supporto motore tipo Yanmar Barry.

Support moteur arrière pour moteurs Yanmar disposant d'une embase saildrive de types SD40 - SD50.

Applications moteurs : 4JH3E, 4JH3TE, 4JH4E, 4JH4AE et 4JH4TE

Remarque sur le caoutchouc : 430

Charge maximale : 150kg

Kit di fissaggio completo comprensivo di rondelle, dado e barra filettata per supporto motore serie SP171609

Tipi di filettatura M16-1,5 X M20-1,5, lunghezza 150 mm.

Kit da utilizzare in abbinamento ai supporti motore della serie SP171609 con diametro M16-1,5 nella parte inferiore (spessore) e M20-1,5 nella parte superiore (motore superiore).

Kit assale non adatto per supporti tipo 22323 (passo fine).

Support moteur aux dimensions suivantes :

Diamètre corps : 64 et 54mm

Hauteur corps : 40mm

Hauteur totale : 97mm

Tige de filetée diamètre : 12.8mm

Support moteur pour Yanmar disposant des caractéristiques suivantes :

- Longueur : 205mm

- Largeur : 60mm

- Hauteur total : 147mm

- Hauteur corps : 75mm

- Tige filetée : M16 X 1.5

- Entraxe : 173mm

- Remarque sur le caoutchouc 200

- Charge maximale 150 Kg

- Shore 70

Silentblock di base Volvo con interasse di 125 mm per le seguenti applicazioni:

280B

290A, 290DP

DP-A, DP-A1, DP-A2

DP-B, DP-B1

DP-C, DP-C1, DP-C1

DP-D, DP-D1 1.68, DP-D1, DP-D1

SP-A, SP-A1, SP-A2

SP-C, SP-C1

Kit de fixation complet incluant rondelles , écrou et tige fileté pour support moteur série SP6043 M20.

Les kits de montages HD permettent un alignement plus fin que les kits de fixations standard.

De part leurs conceptions les kits HD offrent la capacité de ligner 5 à 10 mm en fonction du filetage. ( 10mm pour M20).

La zone d'appui de l'écrou inférieur offrant une plus grande surface , l'ajustement devient plus facile , précis et viable dans le temps. Une mise en contraire de 48 heures est nécessaire avant de verrouiller l'ensemble du groupe.

Ces kits répondent aux besoins des moteurs récents à hauts régimes.

Spessore per supporto motore serie SP171609 che consente di migliorare l'allineamento di 4 mm in modo duraturo.

Gli standard DNV stabiliscono che l'unico modo per livellare correttamente i supporti del motore è utilizzare spessori superiori a 4 mm.

Interasse: 145mm

Larghezza: 75 mm

Spessore per supporto motore serie SP136003 che consente di migliorare l'allineamento di 4 mm in modo duraturo.

Gli standard DNV stabiliscono che l'unico modo per livellare correttamente i supporti del motore è utilizzare spessori superiori a 4 mm.

Interasse: 100mm

Larghezza: 60 mm

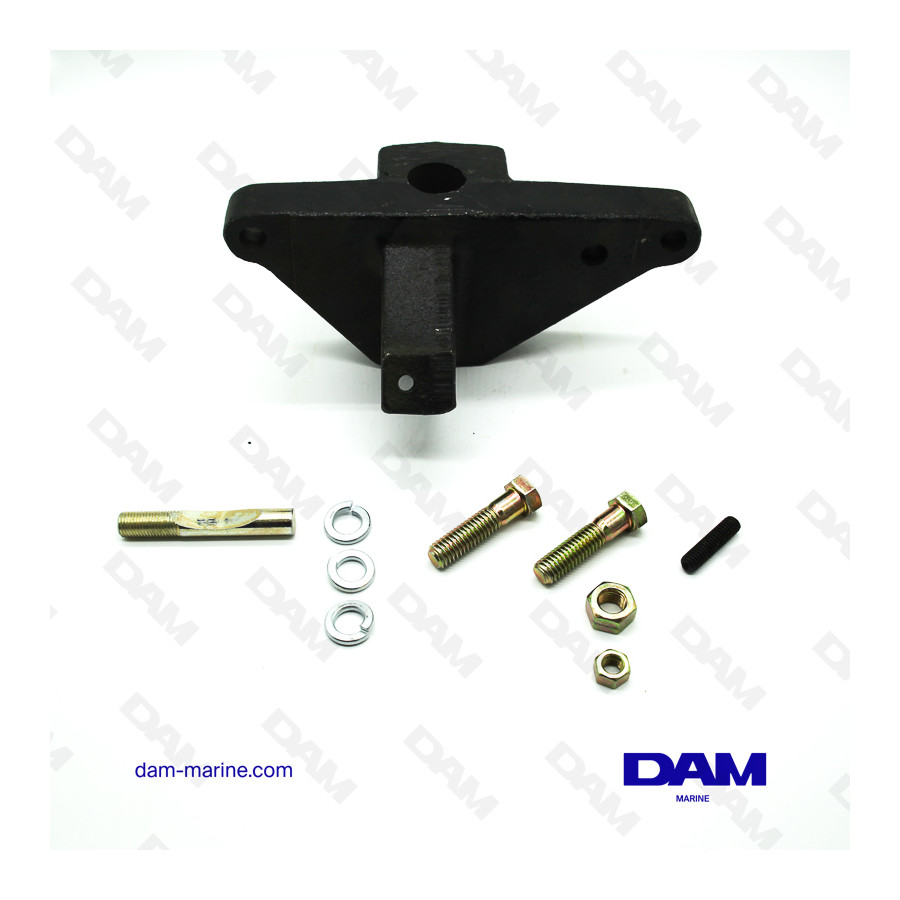

Supporto motore posteriore completo con inverter PCM di tipo:

- Velvet drive 1:1 e 1.52:1

- PCM 1:1

- PCM Ford e GM

Silent bloc pour moteur Volvo Penta de séries 40 - 41 -42 notamment.

Caractéristiques :

- Hauteur total : 55mm

- Diamètre : 75mm

- Entraxe : 105mm

- Filetage : M16 pas fin

Kit de montage sous la référence 22323-1 à utiliser uniquement pour cette série de supports moteurs.

Entraxe moins important que les supports de la série SP171609.

Support moteur pour Yanmar disposant des caractéristiques suivantes :

- Longueur : 205mm

- Largeur : 60mm

- Hauteur total : 147mm

- Hauteur corps : 75mm

- Tige filetée : M16 X 1.5

- Entraxe : 173mm

- Remarque sur le caoutchouc 150

- Charge maximale 100 Kg

- Shore 60

Dimensions :

- Hauteur : 41.5 et 77mm

- Diamètre bas : 74mm

- Entraxe : 101mm

- Axe : 12mm

SHORE 60

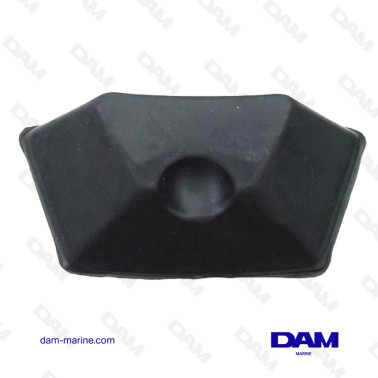

Silentblock per base Volvo con interasse 85 mm.

Dado incluso.

Applicazione base Volvo Penta:

AQ270, AQ270T, AQ275A, AQ280

AQ280T, AQ280DP, AQ285A, SP-A/MT

SPA

Support moteur arrière pour moteurs yanmar disposant d'une embase saildrive de types SD20 - SD25 ou SD30.

Applications moteurs : 3YM20, 3YM30, 3GM30 et 3HM35.

Remarque sur le caoutchouc / gravé : 230

Charge maximale : 150 kg

Support moteur PCM complet disposant d'un axe de diamètre 25mm et de longueur 64mm.

Matériel incluant le support R092011.

Supporto motore doppio per motore Crusader con asse da 25,5 mm di diametro.

I supporti con diametro di 22 mm vengono rimossi dalla produzione.

Support pour moteurs Volvo penta shore 50 disposant d'un repère vert :

D4-150A-G, D4-175I-G, D4-180I-B, D4-180I-C

D4-180I-D, D4-180I-E, D4-180I-F, D4-210A-A

D4-210A-B, D4-210I-A, D4-210I-B, D4-225A-C

D4-225A-D, D4-225A-E, D4-225A-F, D4-225I-B

D4-225I-C, D4-225I-D, D4-225I-E, D4-225I-F

D4-230A-G, D4-230I-G, D4-260A-A, D4-260A-B

D4-260A-C, D4-260A-D, D4-260A-E, D4-260A-F

D4-260D-B, D4-260D-C, D4-260D-D, D4-260D-E

D4-260D-F, D4-260I-A, D4-260I-B, D4-260I-C

D4-260I-D, D4-260I-E, D4-260I-F, D4-270A-G

D4-270I-G, D4-300A-A, D4-300A-C, D4-300A-D

D4-300A-E, D4-300A-F, D4-300A-G, D4-300D-A

D4-300D-C, D4-300D-D, D4-300D-E, D4-300D-F

D4-300I-A, D4-300I-C, D4-300I-D, D4-300I-E

D4-300I-F, D4-300I-G, D4-320A-G, D4-320I-G

D6-300A-G, D6-300D-G, D6-300I-G, D6-340A-G

D6-340D-G, D6-340I-G, D6-380A-G, D6-380D-G

D6-380I-G, D6-400A-G, D6-440A-G, D6-440D-G

D6-440I-G, D6-440I-WJ-G, D6-480D-G, D6-480I-G

D6-480I-WJ-G

Supporto motore posteriore Indmar completo per Velvet Drive e inverter di tipo diretto Hurth- ZF .

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 182mm

Largueur : 112mm

Hauteur totale : 68mm

Dureté : 65

Filetage : M20

Note : support à utiliser en complément du kit fixation SP18004-HD

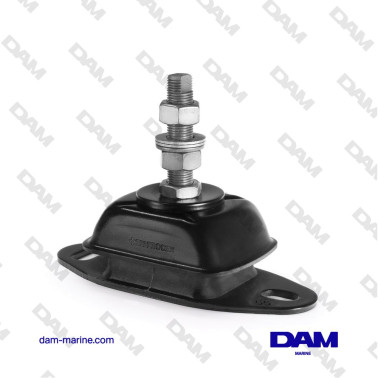

Support moteur avant OEM pour moteurs yanmar série :

- 1GM

- 1GM10.
