Yanmar 4jhe


Vistas explosionadas

FIG 1. CYLINDER BLOCK
FIG 1. CYLINDER BLOCK
Ver la vista explosionada

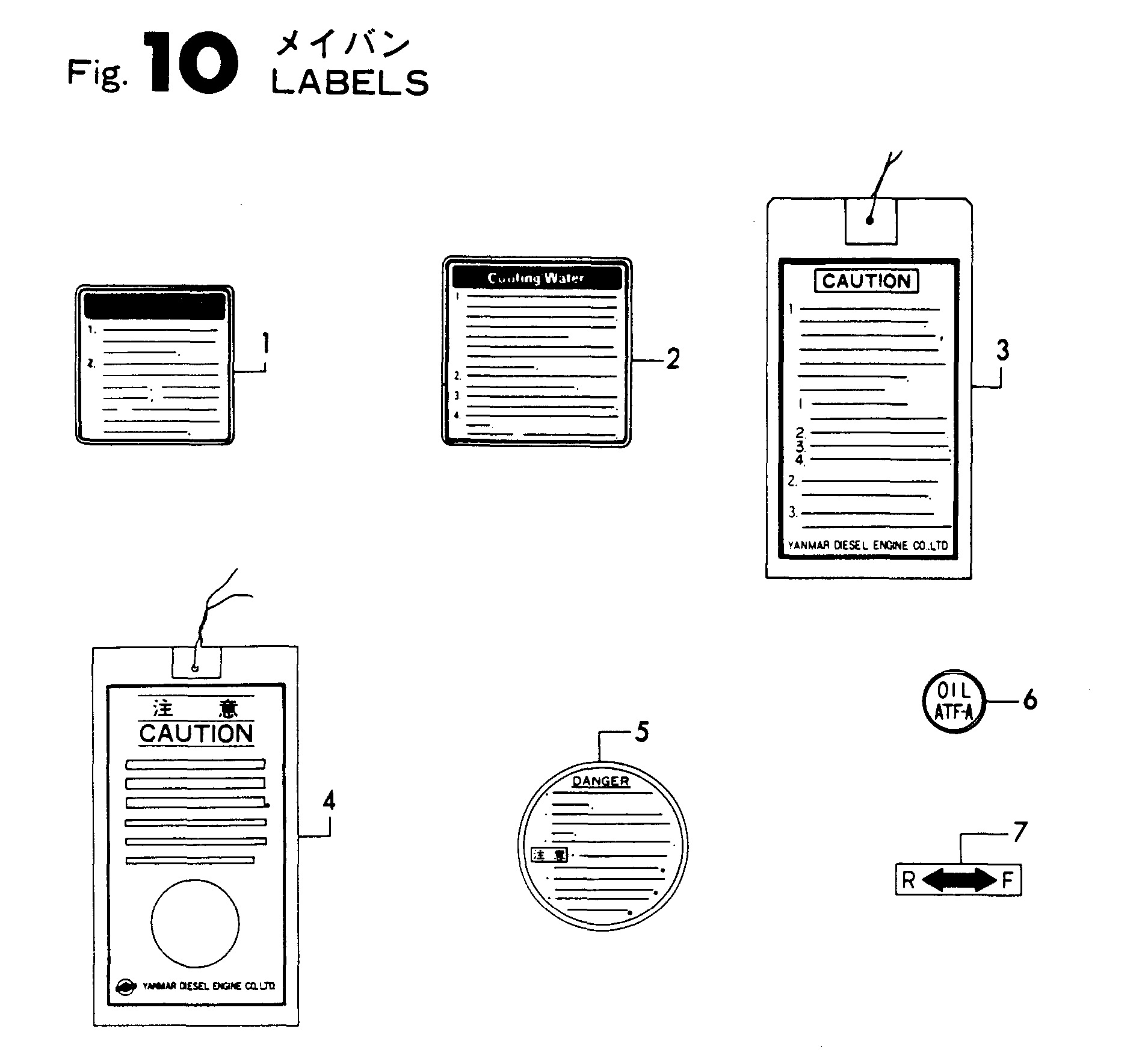

FIG 11. ENGINE LIFTER
FIG 11. ENGINE LIFTER
Ver la vista explosionada
FIG 13. CYLINDER HEAD (OLD TYPE)
FIG 13. CYLINDER HEAD (OLD TYPE)
Ver la vista explosionada
FIG 14. CYLINDER HEAD (NEW TYPE)
FIG 14. CYLINDER HEAD (NEW TYPE)
Ver la vista explosionada
FIG 16. SUCTION MANIFOLD
FIG 16. SUCTION MANIFOLD
Ver la vista explosionada
FIG 18. MIXING ELBOW
FIG 18. MIXING ELBOW
Ver la vista explosionada
FIG 2. GEARS HOUSING
FIG 2. GEARS HOUSING
Ver la vista explosionada

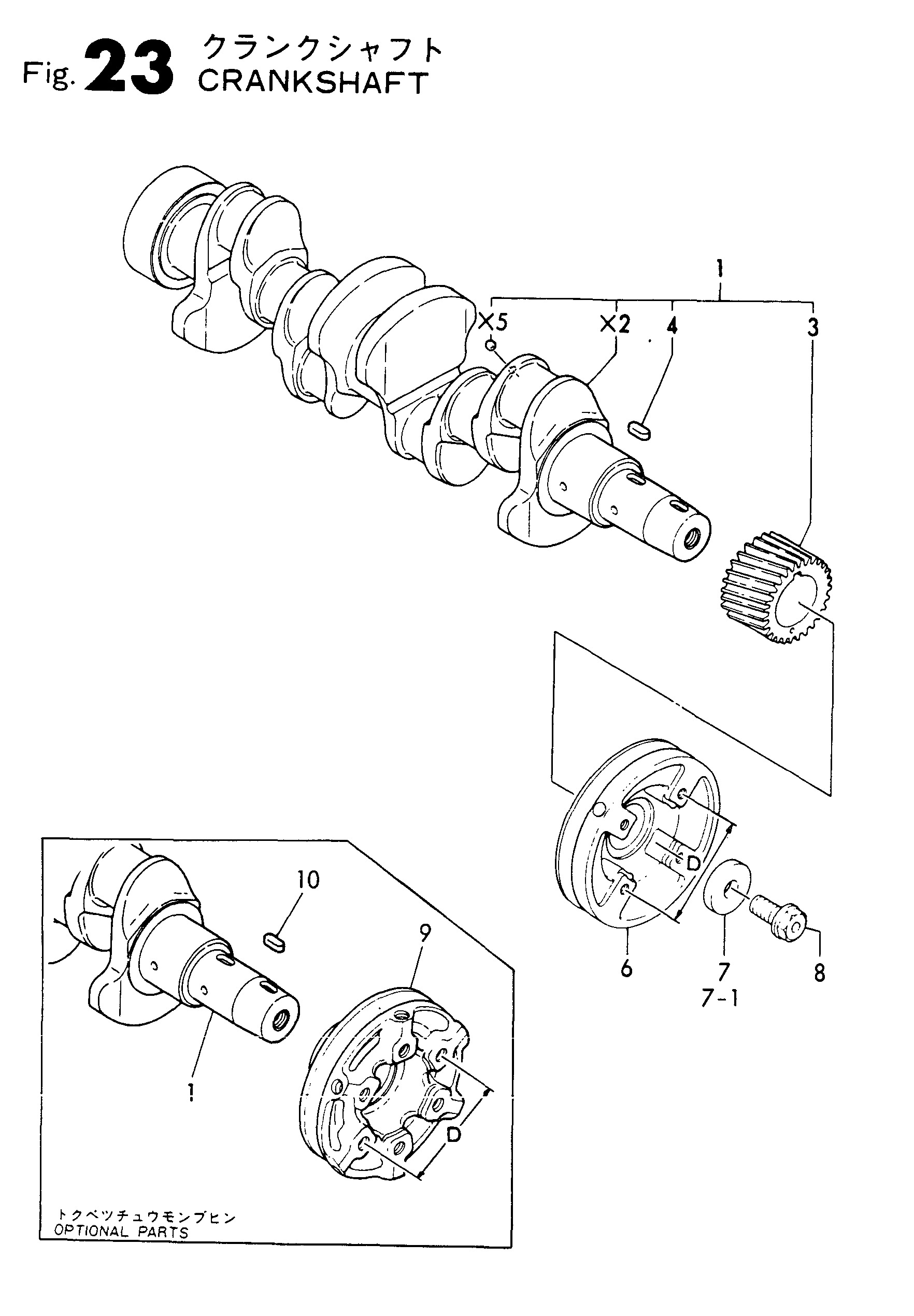

FIG 23. CRANKSHAFT
FIG 23. CRANKSHAFT
Ver la vista explosionada
FIG 28. IDLE GEAR
FIG 28. IDLE GEAR
Ver la vista explosionada
FIG 29. LUB.OIL PUMP
FIG 29. LUB.OIL PUMP
Ver la vista explosionada
FIG 3. FLYWHEEL HOUSING
FIG 3. FLYWHEEL HOUSING
Ver la vista explosionada
FIG 30. LUB.OIL COOLER
FIG 30. LUB.OIL COOLER
Ver la vista explosionada
FIG 31. LUB.OIL DIPSTICK
FIG 31. LUB.OIL DIPSTICK
Ver la vista explosionada
FIG 32. LUB.OIL SUCTION PIPE
FIG 32. LUB.OIL SUCTION PIPE
Ver la vista explosionada
FIG 33. LUB.OIL STRAINER
FIG 33. LUB.OIL STRAINER
Ver la vista explosionada
FIG 34. LUB.OIL PIPE
FIG 34. LUB.OIL PIPE
Ver la vista explosionada
FIG 36. PISTON JET
FIG 36. PISTON JET
Ver la vista explosionada
FIG 39. COOLING FRESH WATER COOLER
FIG 39. COOLING FRESH WATER COOLER
Ver la vista explosionada
FIG 4. LUB. OIL SUMP
FIG 4. LUB. OIL SUMP
Ver la vista explosionada
FIG 40. COOLING SEA WATER PIPE
FIG 40. COOLING SEA WATER PIPE
Ver la vista explosionada
FIG 42. COOLING FRESH WATER PIPE
FIG 42. COOLING FRESH WATER PIPE
Ver la vista explosionada
FIG 43. THERMOSTAT
FIG 43. THERMOSTAT
Ver la vista explosionada
FIG 44. FUEL INJECTION PUMP
FIG 44. FUEL INJECTION PUMP
Ver la vista explosionada
FIG 46. FUEL INJECTION VALVE
FIG 46. FUEL INJECTION VALVE
Ver la vista explosionada

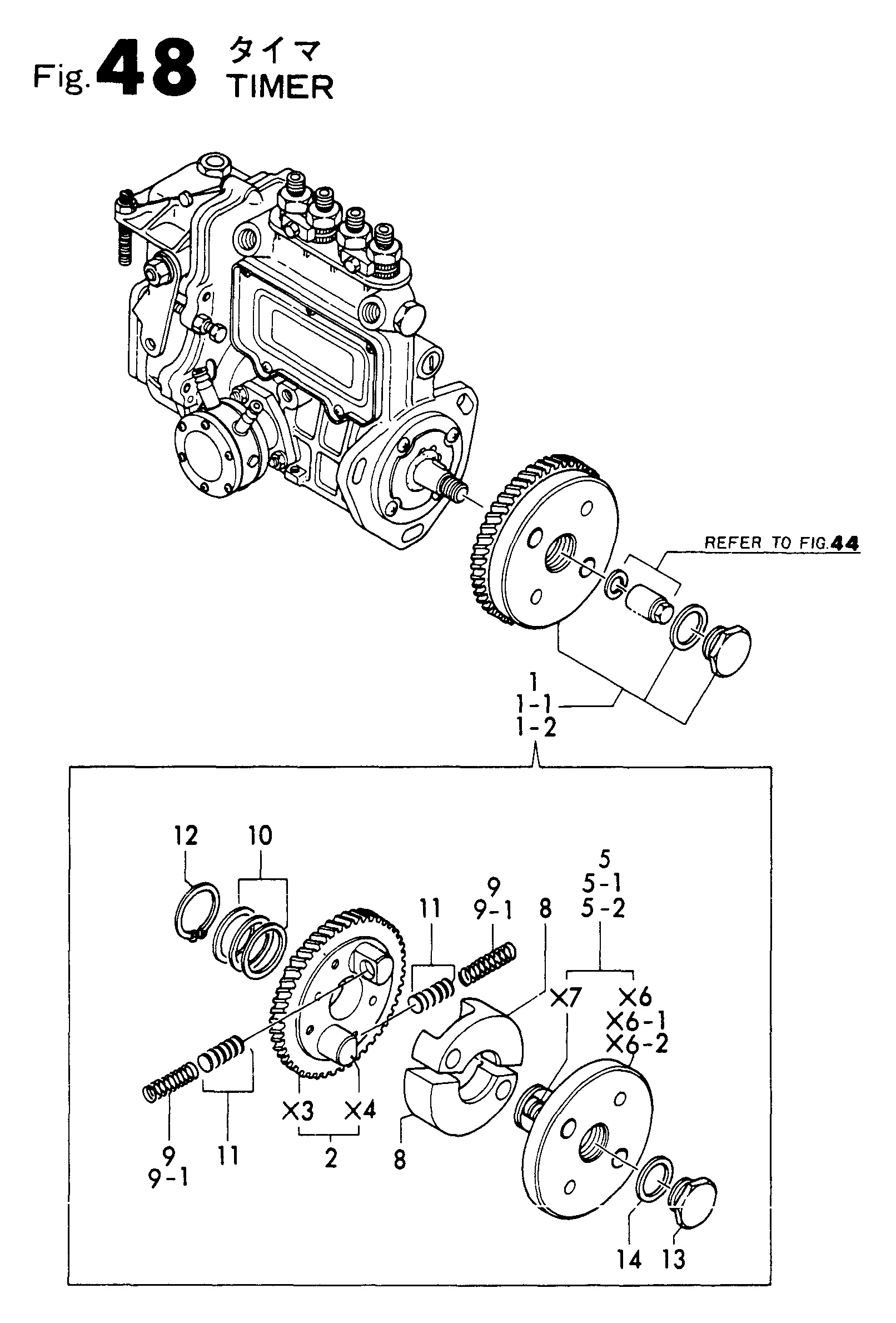

FIG 50. FUEL STRAINER
FIG 50. FUEL STRAINER
Ver la vista explosionada
FIG 51. FUEL INJECTION PIPE
FIG 51. FUEL INJECTION PIPE
Ver la vista explosionada
FIG 52. FUEL PIPE
FIG 52. FUEL PIPE
Ver la vista explosionada

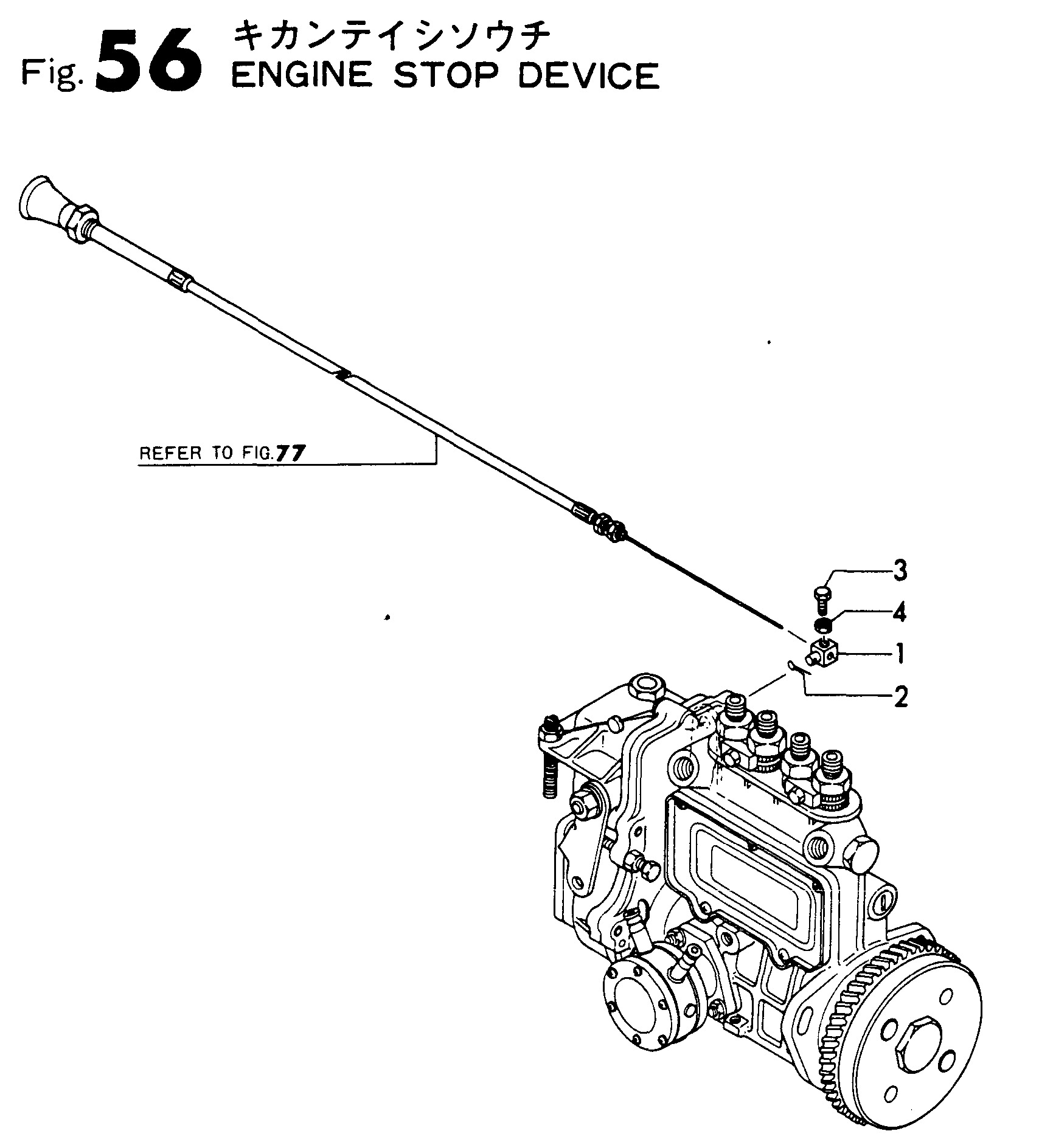

FIG 56. ENGINE STOP DEVICE
FIG 56. ENGINE STOP DEVICE
Ver la vista explosionada
FIG 57. SPEED REMOTE CONTROL DEVICE
FIG 57. SPEED REMOTE CONTROL DEVICE
Ver la vista explosionada
FIG 60. CLUTCH (KBW-20)
FIG 60. CLUTCH (KBW-20)
Ver la vista explosionada
FIG 61. CLUTCH REMOTE CONTROL
FIG 61. CLUTCH REMOTE CONTROL
Ver la vista explosionada

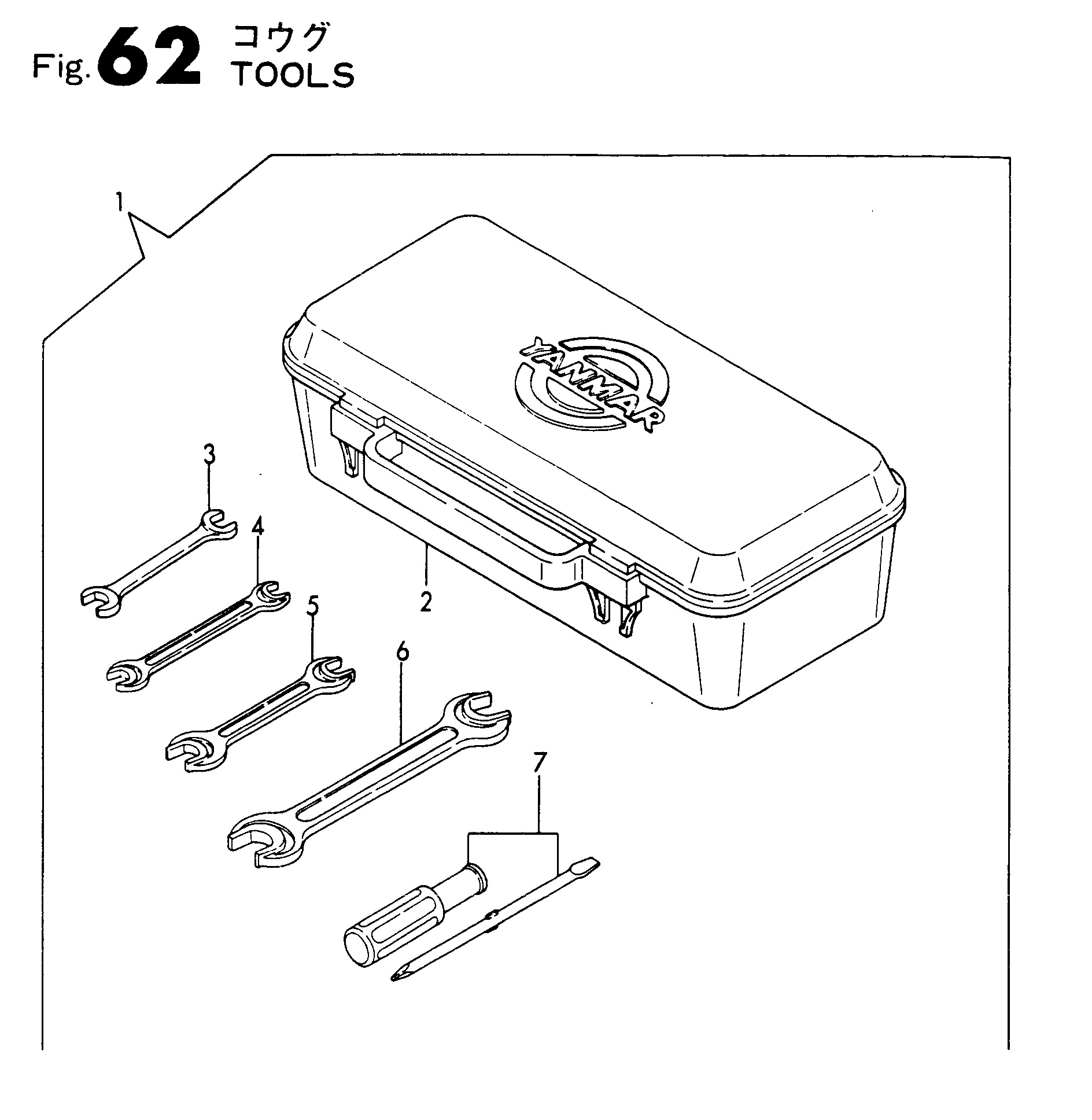

FIG 64. GASKET KIT
FIG 64. GASKET KIT
Ver la vista explosionada
FIG 67. STARING MOTOR COMPONENT PARTS
FIG 67. STARING MOTOR COMPONENT PARTS
Ver la vista explosionada
FIG 68. GENERATOR COMPONENT PARTS
FIG 68. GENERATOR COMPONENT PARTS
Ver la vista explosionada
FIG 69. GENERATOR COMPONENT PARTS
FIG 69. GENERATOR COMPONENT PARTS
Ver la vista explosionada
FIG 7. CAMSHAFT BEAR
FIG 7. CAMSHAFT BEAR
Ver la vista explosionada
FIG 70. MIXING ELBOW
FIG 70. MIXING ELBOW
Ver la vista explosionada
FIG 72. OIL SUCTION/DRAIN PUMP
FIG 72. OIL SUCTION/DRAIN PUMP
Ver la vista explosionada

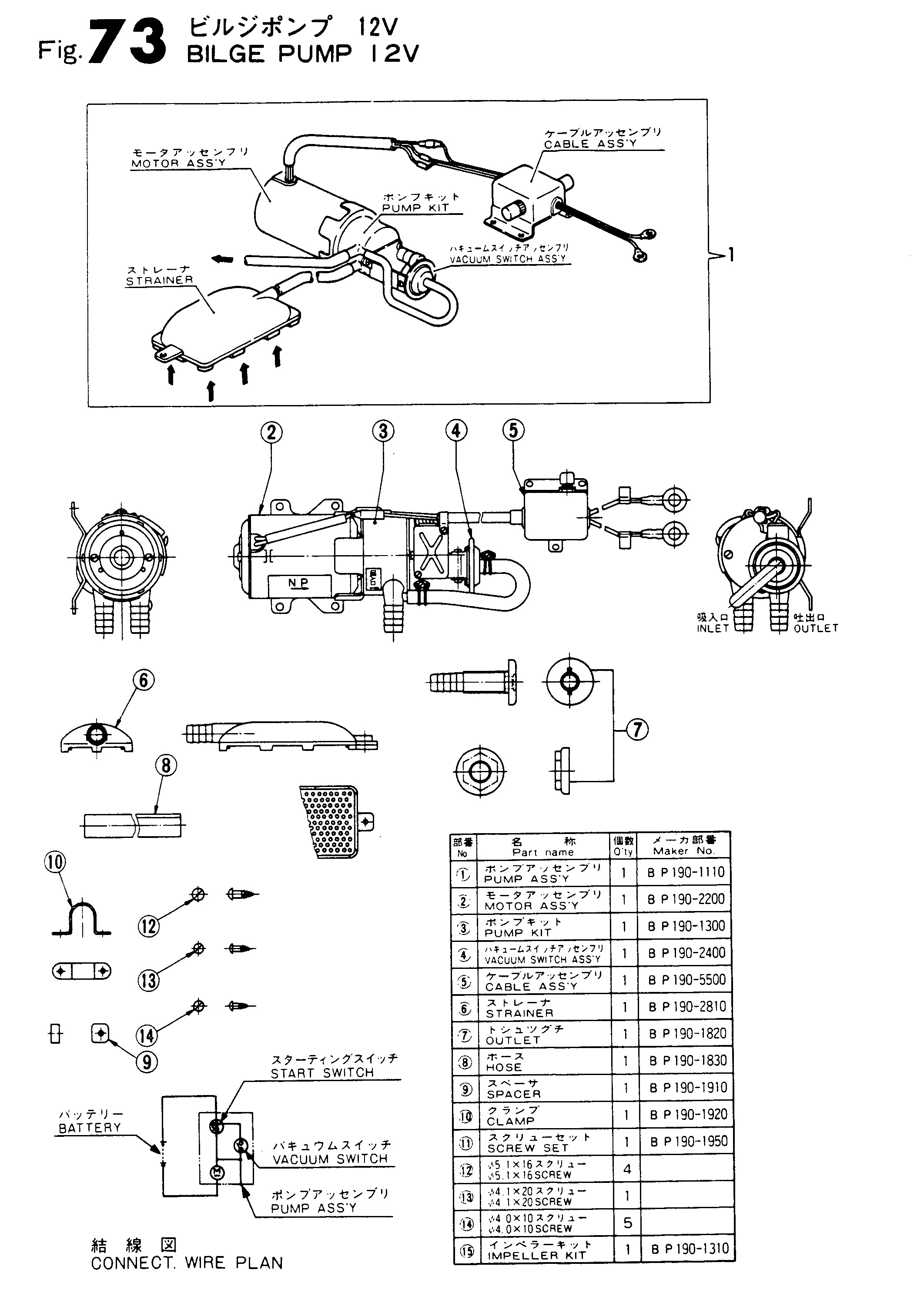

FIG 73. BILGE PUMP 12V
FIG 73. BILGE PUMP 12V
Ver la vista explosionada

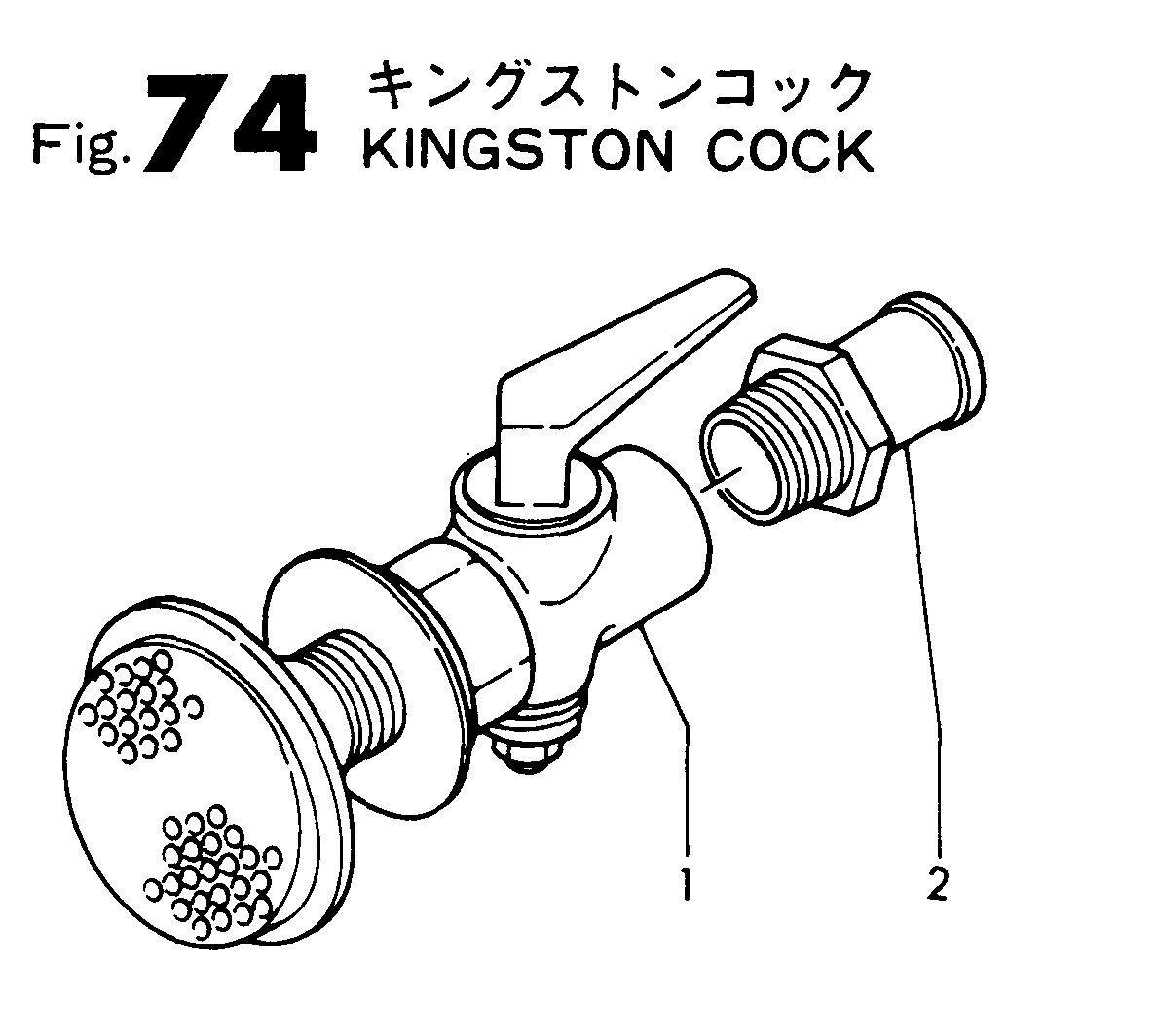

FIG 75. SEA WATER FILTER
FIG 75. SEA WATER FILTER
Ver la vista explosionada
FIG 76. FUEL TANK
FIG 76. FUEL TANK
Ver la vista explosionada

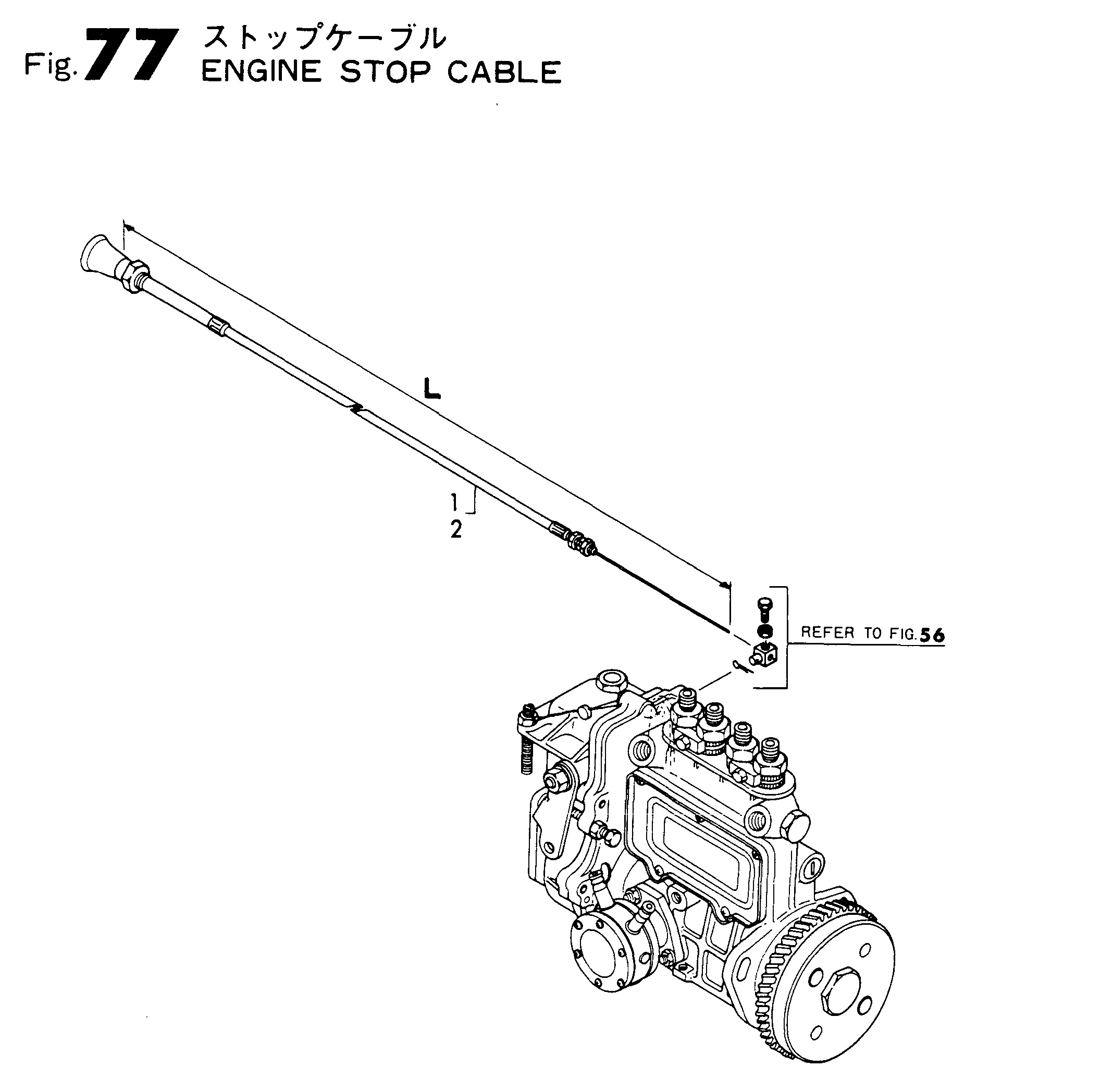

FIG 77. ENGINE STOP CABLE
FIG 77. ENGINE STOP CABLE
Ver la vista explosionada

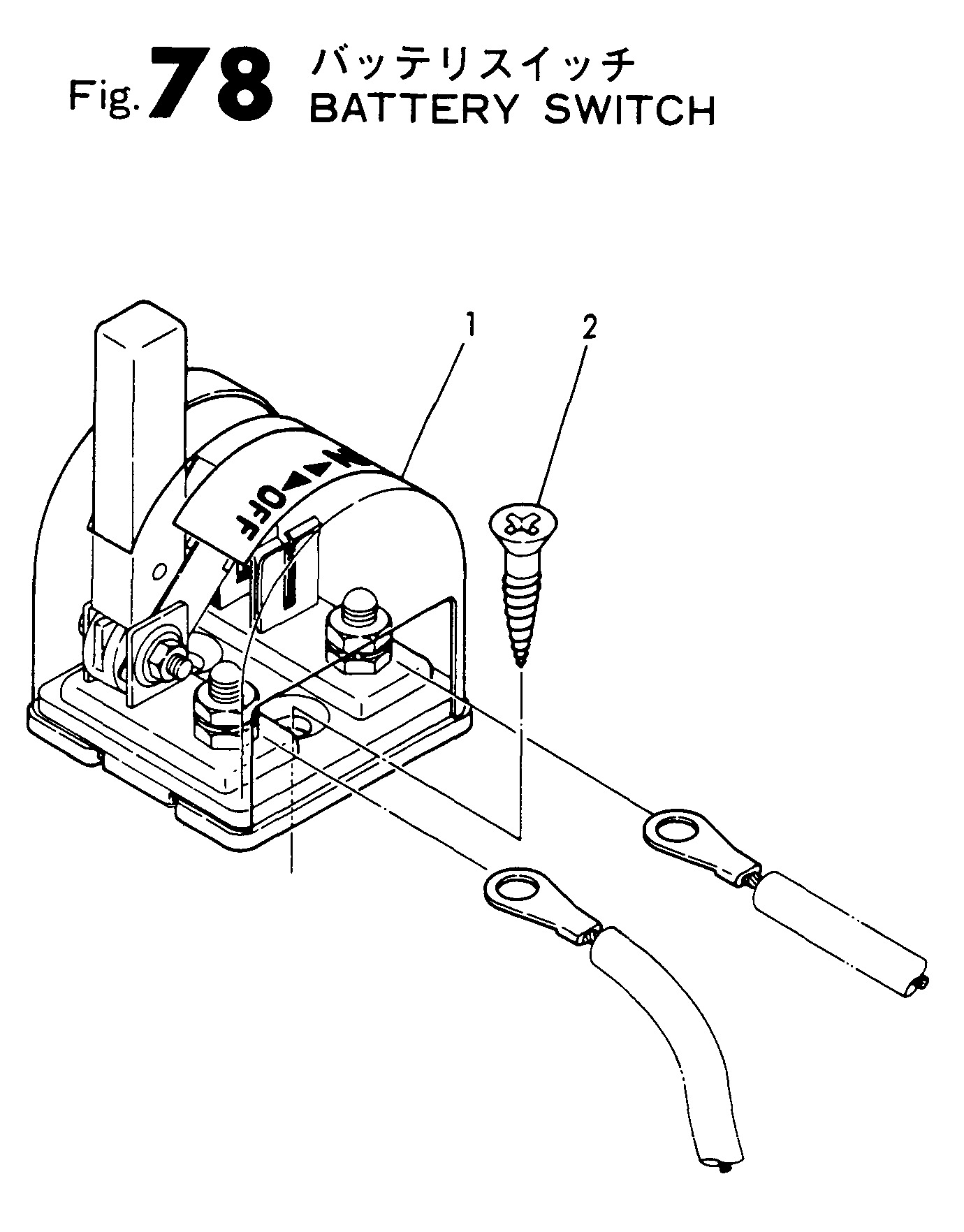

FIG 79. WIRE HARNESS(FOR B2 TYPE PANEL
FIG 79. WIRE HARNESS(FOR B2 TYPE PANEL
Ver la vista explosionada
FIG 80. WIRE HARNESS (FOR C,D PANEL)
FIG 80. WIRE HARNESS (FOR C,D PANEL)
Ver la vista explosionada
FIG 81. AIR HEATER
FIG 81. AIR HEATER
Ver la vista explosionada
FIG 82. ENGINE STOP DEVICE
FIG 82. ENGINE STOP DEVICE
Ver la vista explosionada
FIG 83. ENGINE STOP DEVICE
FIG 83. ENGINE STOP DEVICE
Ver la vista explosionada

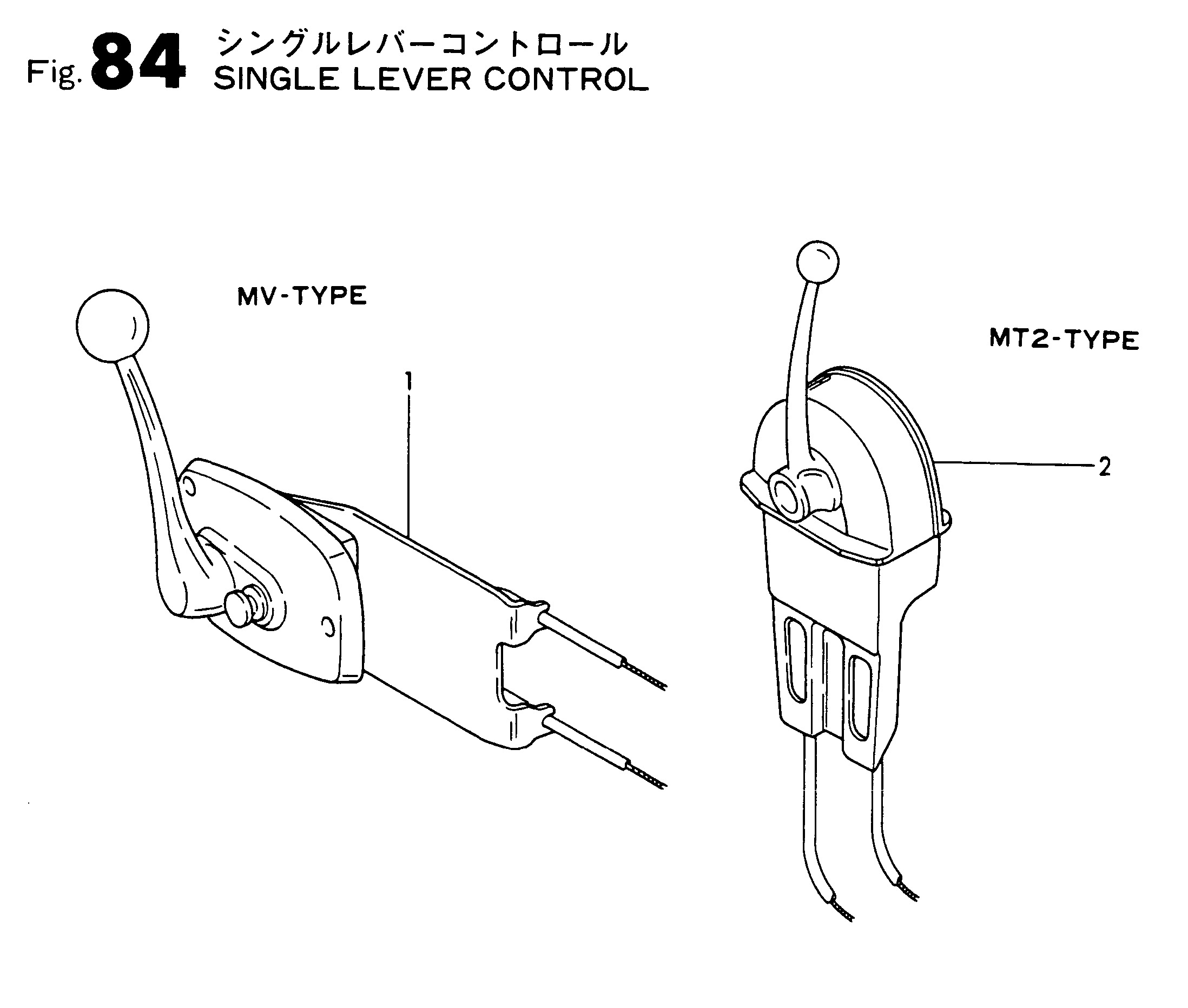

FIG 84. SINGLE LEVER CONTROL
FIG 84. SINGLE LEVER CONTROL
Ver la vista explosionada
FIG 85. MORSE CABLE
FIG 85. MORSE CABLE
Ver la vista explosionada
FIG 86. SOLIDE COUPLING
FIG 86. SOLIDE COUPLING
Ver la vista explosionada

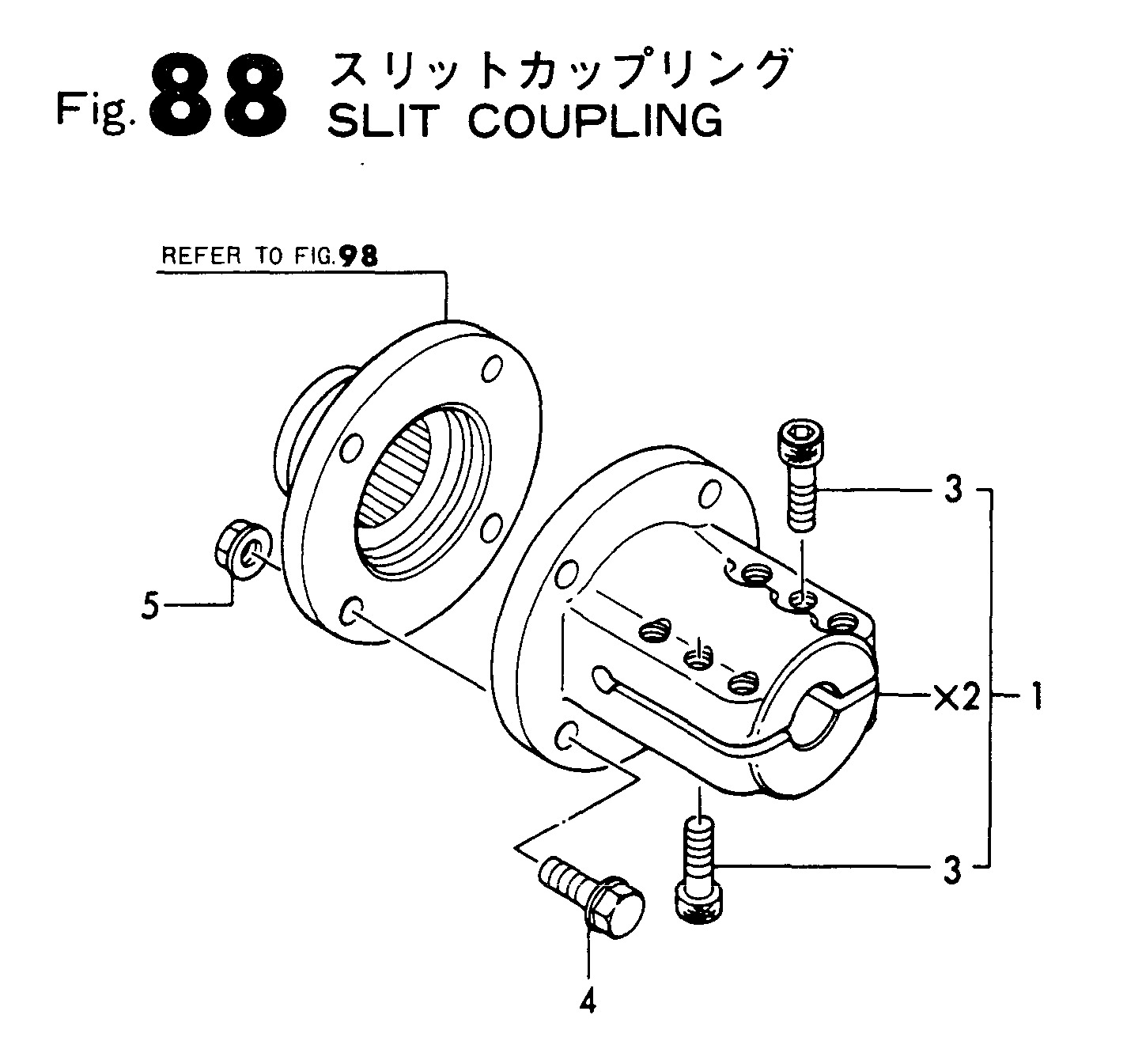

FIG 89. INSTRUMENT PANEL (B-2 TYPE)
FIG 89. INSTRUMENT PANEL (B-2 TYPE)
Ver la vista explosionada
FIG 90. INSTRUMENT PANEL (C TYPE)
FIG 90. INSTRUMENT PANEL (C TYPE)
Ver la vista explosionada
FIG 91. INSTRUMENT PANEL (D TYPE)
FIG 91. INSTRUMENT PANEL (D TYPE)
Ver la vista explosionada

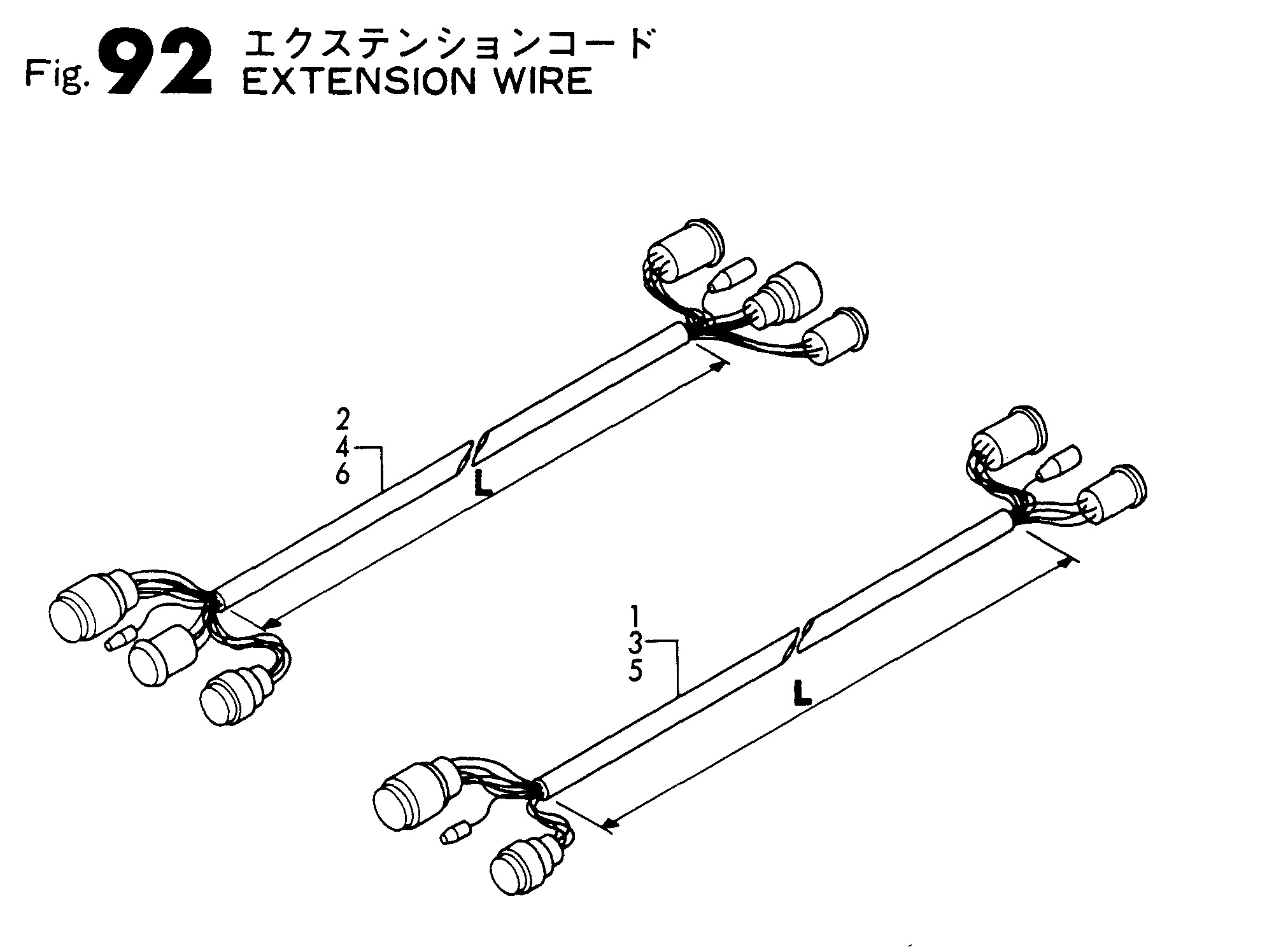

FIG 92. EXTENSION WIRE
FIG 92. EXTENSION WIRE
Ver la vista explosionada

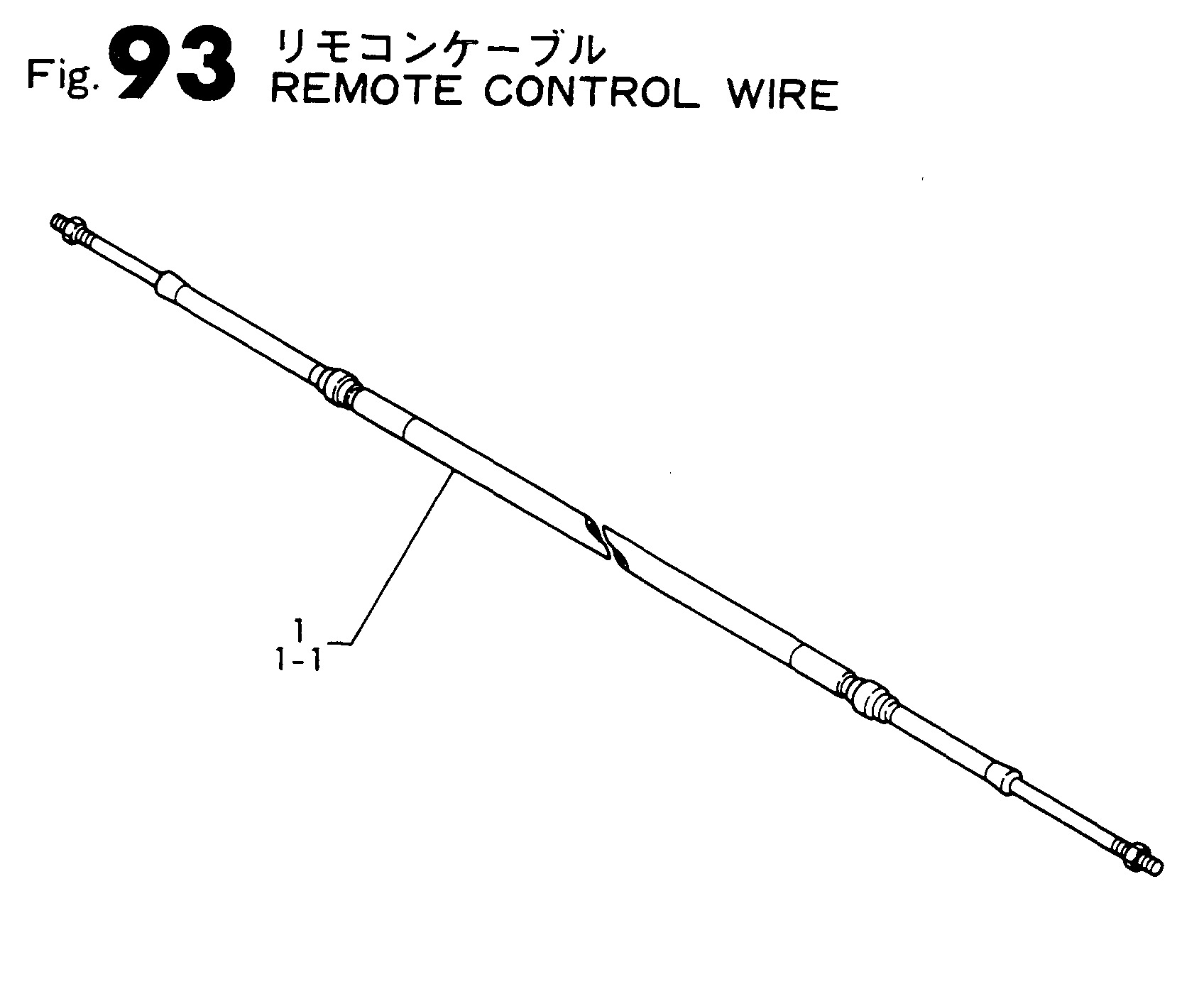

FIG 93. REMOTE CONTROL WIRE
FIG 93. REMOTE CONTROL WIRE
Ver la vista explosionada
FIG 94. REPAIR SET
FIG 94. REPAIR SET
Ver la vista explosionada
