Engine mounts for marine engines

Kit incluant 4 supports moteur pour yanmar monocylindre série Y.

Dimensions :

- Hauteur : 35 et 65mm

- Diamètre : 58mm

- Entraxe : 95mm

- Axe : 12mm

Support moteur pour Yanmar disposant des caractéristiques suivantes :

- Longueur : 205mm

- Largeur : 60mm

- Hauteur total : 147mm

- Hauteur corps : 75mm

- Tige filetée : M16 X 1.5

- Entraxe : 173mm

- Remarque sur le caoutchouc 150

- Charge maximale 100 Kg

- Shore 60

Bague caoutchouc pour vérin de trim Mercruiser.

Kit de fixation complet incluant rondelles , écrou et tige fileté pour support moteur série SP17.

Filetage types M16-1.5 X M16-1.5, longueur 110mm.

Kit étant utiliser en combinaison des supports moteurs série SP171609 disposant d'un diamètre M16-1.5 coté inférieur (cale) et M16-1.5 cote supérieur ( haut moteur).

Matériel existant en M20-1.5 supérieur et non M16-1.5 sous la référence SP181609-20.

Kit axe ne convenant pas pour les supports de type 22323 (pas fin).

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 140mm

Largueur : 75mm

Hauteur totale : 50mm

Dureté : 55

Filetage : M16

Support à utiliser en complément du kit fixation SP181609.

Support moteur pour Yanmar disposant des caractéristiques suivantes :

- Longueur : 205mm

- Largeur : 60mm

- Hauteur total : 147mm

- Hauteur corps : 75mm

- Tige filetée : M16 X 1.5

- Entraxe : 173mm

- Remarque sur le caoutchouc 200

- Charge maximale 150 Kg

- Shore 70

Support moteur simple disposant d'un axe de 25.5mm de diamètre.

Les montages 22.2mm étant supprimés de fabrication.

Support moteur pour Yanmar disposant des caractéristiques suivantes :

- Longueur : 205mm

- Largeur : 60mm

- Hauteur total : 147mm

- Hauteur corps : 75mm

- Tige filetée : M16 X 1.5

- Entraxe : 173mm

- Remarque sur le caoutchouc : 75

- Charge maximale : 40 Kg

- Shore 40

Pour un ensemble complet utiliser les références suivants :

1 pcs : SKR60950

2 pcs : N806

1 pcs : W900-1

2 pcs : W901

2 pcs : BR2795

Tige de réglage en M12 x M12 avec ensemble écrou - rondelle pour support de type SP136003.

Support moteur entraxe 76mm hauteur 34mm à utiliser en complément de l'axe SP8001.

Charge : 70 kg

Support moteur entraxe 76mm hauteur 34mm à utiliser en complément de l'axe SP8001.

Charge : 105 KG

Support moteur pour application universel disposant des caractéristiques suivantes :

Entraxe : 120mm

Largueur : 60mm

Hauteur totale : 40mm

Dureté : 55

Filetage : M12

Support à utiliser en complément du kit fixation SP8001.

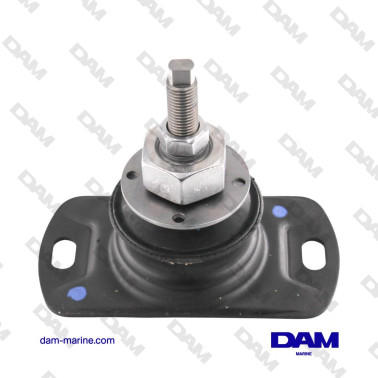

Support pour moteurs Volvo Penta shore 60 disposant d'un repère bleu :

D4-150A-G, D4-175I-G, D4-230A-G, D4-230I-G

D4-270A-G, D4-270I-G, D4-300A-G, D4-300I-G

D4-320A-G, D4-320I-G, D6-280A-A, D6-280A-B

D6-280A-C, D6-280A-D, D6-280A-E, D6-280I-A

D6-280I-B, D6-280I-C, D6-280I-D, D6-280I-E

D6-280I-E, D6-300A-F, D6-300A-G, D6-300D-F

D6-300D-G, D6-300I-F, D6-300I-G, D6-310A-A

D6-310A-B, D6-310A-C, D6-310A-D, D6-310A-E

D6-310D-B, D6-310D-C, D6-310D-D, D6-310D-E

D6-310I-A, D6-310I-A, D6-310I-B, D6-310I-C

D6-310I-C, D6-310I-D, D6-310I-E, D6-330A-B

D6-330A-C, D6-330A-D, D6-330A-E, D6-330A-F

D6-330D-C, D6-330D-D, D6-330D-E, D6-330D-F

D6-330I-B, D6-330I-C, D6-330I-D, D6-330I-E

D6-330I-F, D6-340A-G, D6-340D-G, D6-340I-G

D6-350A-A, D6-350A-B, D6-370A-C, D6-370A-D

D6-370A-E, D6-370A-F, D6-370D-B, D6-370D-C

D6-370D-D, D6-370D-E, D6-370D-F, D6-370I-A

D6-370I-B, D6-370I-C, D6-370I-D, D6-370I-E

D6-370I-F, D6-380A-G, D6-380D-G, D6-380I-G

D6-400A-E, D6-400A-F, D6-400A-G, D6-435D-C

D6-435D-D, D6-435D-E, D6-435D-F, D6-435I-A

D6-435I-A, D6-435I-C, D6-435I-D, D6-435I-E

D6-435I-F, D6-440A-G, D6-440D-G, D6-440I-G

D6-440I-WJ-G, D6-480D-G, D6-480I-G, D6-480I-WJ-G

Support moteur arrière pour yanmar série 1GM - 1GM10.

Support moteur aux caractéristiques suivantes :

Entraxe 100mm avec

Tige filetée de 16mm.

Hauteur du support 47mm

hauteur de tige fileté inclus 70mm.

Pour une tige fileté de 19mm voir la référence 66284A2.

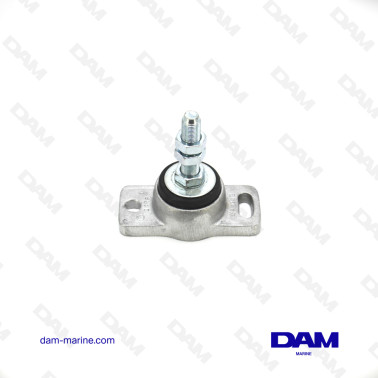

Support moteur disposant d'un axe de diamètre 16mm.

Ecrou M16 et rondelles non inclus.

Support moteur arrière pour moteurs yanmar série 2GM et 2YM15 disposant d'une embase saildrive SD20 - SD25.

Remarque sur le caoutchouc /gravé : 150

Charge maximale : 150kg

Kit de fixation complet incluant rondelles , écrou et tige fileté pour support moteur série SP171609

Filetage types M16-1.5 X M20-1.5, longueur 150mm.

Kit étant à utiliser en combinaison des supports moteurs série SP171609 disposant d'un diamètre M16-1.5 coté inférieur (cale) et M20-1.5 cote supérieur (haut moteur).

Kit axe ne convenant pas pour les supports de type 22323 ( en pas fin ).

Support moteur aux dimensions suivantes :

Diamètre corps : 64 et 54mm

Hauteur corps : 40mm

Hauteur totale : 97mm

Tige de filetée diamètre : 12.8mm

Diamètre supérieur: 64mm

Diamètre inferieur : 53mm

Hauteur : 39mm

filetage male : 12.52mm

filetage femelle : 8.28mm

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 140mm

Largueur : 75mm

Hauteur totale : 50mm

Dureté : 65

Filetage : M16

Support à utiliser en complément du kit fixation SP181609.

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 140mm

Largueur : 75mm

Hauteur totale : 50mm

Dureté : 45

Filetage : M16

Support à utiliser en complément du kit fixation SP181609.
