A cosa serve un monitor batterie a bordo?

Un monitor batterie permette di conoscere lo stato energetico di un banco batterie con maggiore precisione rispetto a un semplice voltmetro. Misura tensione, corrente di carica o scarica, ampere-ora consumati, stato di carica stimato e, secondo il modello, autonomia residua.

Su una barca, questa informazione è particolarmente utile per il banco servizi. Permette di seguire l'energia utilizzata da frigorifero, illuminazione, elettronica, salpa ancora o apparecchi di comfort, quindi di adattare la ricarica tramite alternatore, caricabatterie da banchina, pannello solare o gruppo ausiliario. Per inserire questo montaggio nell'insieme dell'impianto di bordo, potete consultare anche la nostra guida sul funzionamento dell'elettricità su una barca.

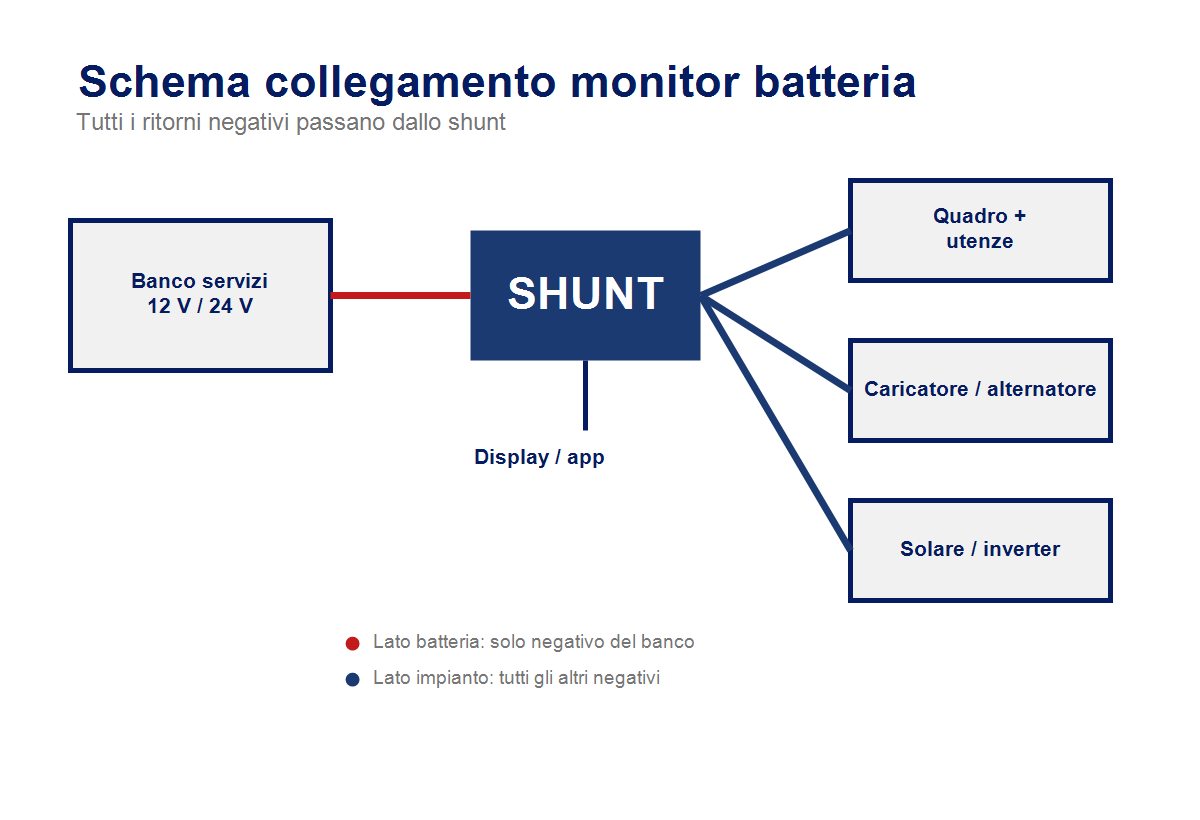

Qual è il principio di collegamento di un monitor batterie?

Il principio è semplice: lo shunt deve essere posizionato sul negativo del banco batterie da controllare, tra il morsetto negativo della batteria e il resto dell'impianto. Il lato batteria dello shunt riceve solo il negativo del banco controllato. Il lato impianto o carico riceve tutti gli altri negativi: quadro elettrico, caricabatterie, alternatore, regolatore solare, inverter, ritorni e utenze.

Questo cablaggio obbliga tutta la corrente in entrata o in uscita dal banco a passare attraverso lo shunt. Se un cavo negativo resta collegato direttamente al morsetto batteria bypassando lo shunt, il monitor non lo rileverà e lo stato di carica diventerà errato.

Quale materiale preparare prima di collegare un monitor batterie?

Prima di iniziare, identificate il tipo di monitor, la corrente massima dello shunt, la capacità del banco e il percorso dei cavi. Un monitor sottodimensionato o un cavo troppo piccolo può creare caduta di tensione, surriscaldamento o misure instabili. A seconda dell'impianto, un indicatore di carica o voltmetro per barca può completare la lettura del banco batterie.

• Un monitor batteria compatibile con la tensione di bordo: 12 V, 24 V o altra secondo l'impianto.
• Uno shunt adatto alla corrente massima del banco e delle apparecchiature collegate.
• Cavi di sezione coerente con la corrente di carica e scarica.
• Capicorda crimpati correttamente, protetti da ossidazione e vibrazioni, con i giusti accessori batteria per barca.
• Una protezione adatta sui piccoli fili di alimentazione e misura, secondo il manuale del produttore.
• Una posizione ventilata, accessibile e protetta dagli spruzzi d'acqua.

Se intervenite su un impianto esistente, scattate una foto o realizzate uno schema prima dello smontaggio. Questo evita di confondere negativo motore, negativo servizi e ritorni di carica.

Come collegare un monitor batterie passo dopo passo?

Il collegamento deve essere metodico, con l'impianto fuori tensione e rispettando il manuale del modello scelto. Le fasi seguenti descrivono il caso comune di un monitor con shunt esterno o integrato, usato per controllare un banco servizi.

1. Interrompere le fonti di energia

Spegnete lo staccabatteria, scollegate il caricabatterie da banchina, disattivate il solare se possibile e assicuratevi che nessuna utenza importante sia in funzione. L'obiettivo è lavorare senza corrente di carica o scarica. Uno staccabatteria per barca in buone condizioni resta indispensabile per isolare correttamente l'impianto.

2. Posizionare lo shunt vicino al banco batterie

Installate lo shunt il più vicino possibile al banco controllato, in un luogo asciutto, ventilato e accessibile. Il cavo tra il morsetto negativo della batteria e lo shunt deve restare corto, ben dimensionato e correttamente crimpato.

3. Collegare il lato batteria dello shunt

Collegate il morsetto negativo del banco servizi al lato batteria dello shunt. Questo lato deve ricevere solo il negativo del banco controllato, affinché la misura resti coerente.

4. Collegare il lato impianto dello shunt

Spostate tutti gli altri cavi negativi sul lato carico o sistema dello shunt: utenze, quadro, caricabatterie, alternatore tramite il negativo motore se necessario, regolatore di carica, inverter e ritorni di bordo. È il punto più importante del montaggio.

5. Collegare i fili di misura e il display

Collegate i fili di misura, l'alimentazione e l'eventuale display secondo il manuale. Alcuni modelli usano un cavo di comunicazione tra shunt e schermo, altri funzionano con un'app mobile o un'interfaccia di rete.

6. Riattivare l'alimentazione e controllare il senso della corrente

Una volta verificato il montaggio, rimettete l'impianto in tensione. In scarica, la corrente dovrebbe generalmente apparire negativa. In carica, dovrebbe apparire positiva. Se il segno è invertito, lo shunt o i suoi fili di misura sono probabilmente collegati al contrario.

Come collegare un monitor con batteria motore e banco servizi?

Su molte barche, il monitor controlla il banco servizi e talvolta legge semplicemente la tensione della batteria motore tramite un ingresso ausiliario. Non bisogna confondere questa lettura di tensione con una misura completa della capacità: lo shunt calcola correttamente solo il banco attraversato da tutte le correnti.

Se il monitor dispone di un ingresso ausiliario, può essere configurato secondo il modello per controllare una seconda batteria, una temperatura o un punto medio del banco. La configurazione dipende quindi dal manuale e dalla chimica della batteria usata.

Per una barca con alternatore, caricabatterie da banchina e solare, verificate che ogni fonte di ricarica del banco servizi ritorni sul lato impianto dello shunt. Così il monitor conteggia la ricarica come il consumo. Se più batterie devono essere ricaricate dalla stessa fonte, controllate anche il ruolo del ripartitore di carica nell'impianto.

Quali impostazioni effettuare dopo aver collegato il monitor batterie?

Il cablaggio non basta: il monitor deve essere configurato per corrispondere al banco installato. Senza questa parametrizzazione, il display può essere alimentato e leggibile, ma lo stato di carica o l'autonomia residua saranno poco affidabili.

• Inserite la capacità totale del banco controllato, in Ah.
• Verificate la tensione nominale e la tensione di carica completa.
• Adattate i parametri alla tecnologia della batteria: piombo aperto, AGM, gel o litio LiFePO4.
• Configurate l'ingresso ausiliario se legge la batteria motore, la temperatura o un punto medio.
• Sincronizzate lo stato di carica dopo una vera carica completa.
• Impostate gli allarmi utili: bassa tensione, soglia di stato di carica, temperatura o relè secondo l'equipaggiamento.

Per le batterie al litio, non riutilizzate automaticamente i parametri del piombo. Soglie di carica, profondità di scarica e impostazioni di calcolo possono essere diverse. Per prolungare la vita del banco, le buone pratiche dimanutenzione di una batteria per barca restano complementari al controllo elettronico.

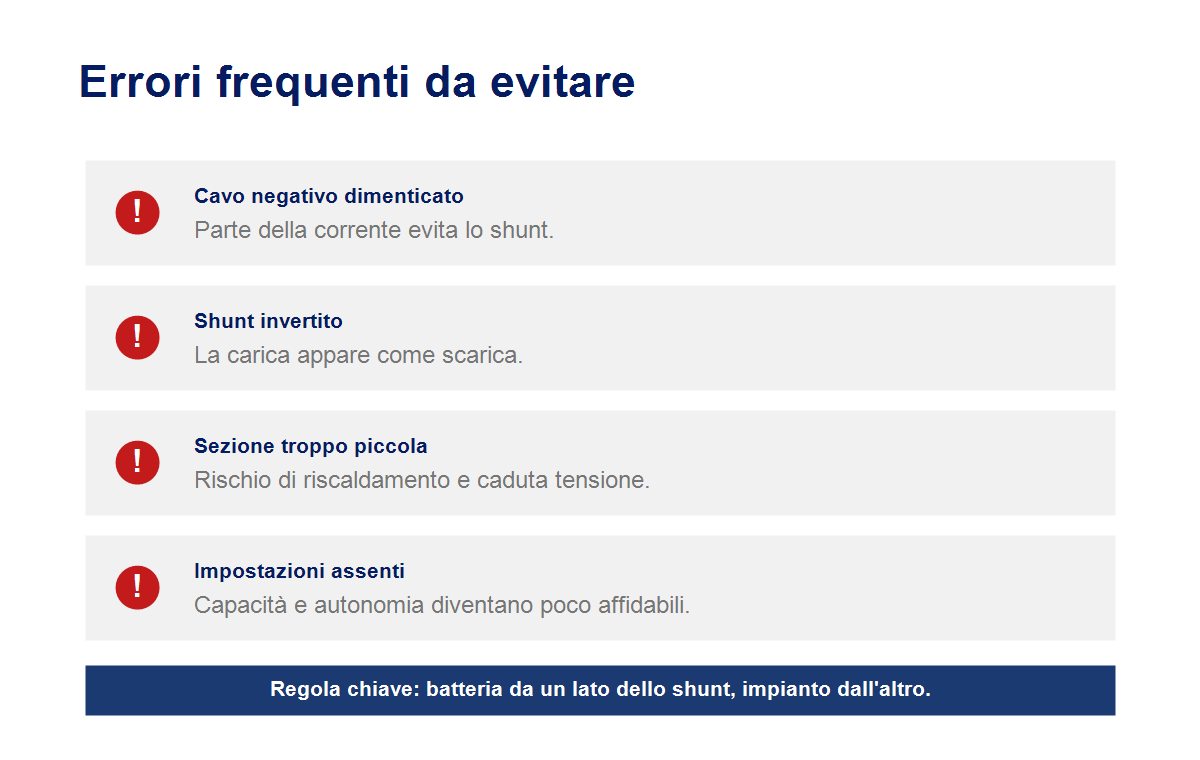

Quali errori evitare nel collegamento di un monitor batterie?

Gli errori più frequenti raramente dipendono dal display. Di solito derivano da un cavo negativo dimenticato, da uno shunt bypassato o da un senso di misura invertito. Su una barca, questi errori sono ancora più probabili perché coesistono più fonti di carica.

Come verificare che il monitor funzioni dopo l'installazione?

Dopo l'installazione, fate un test semplice: accendete un'utenza nota, poi verificate che la corrente visualizzata vada nel senso previsto. Avviate quindi una fonte di carica e controllate che l'intensità diventi positiva o che il bilancio energetico risalga, secondo il modello.

Controllate anche che lo stato di carica evolva progressivamente, che la tensione visualizzata resti coerente con un multimetro e che non compaiano allarmi anomali. Dopo una carica completa, sincronizzate il monitor se il manuale lo richiede.

Quali attrezzature DAM Marine verificare per questo montaggio?

Un monitor batterie fornisce informazioni affidabili solo se il resto dell'impianto è coerente. Prima di richiudere il vano batterie o il quadro, verificate gli elementi che partecipano a sicurezza, misura e ricarica del banco.
