Embase bateau - Transmission marine robuste et fiable

Qu'est-ce qu'une embase de bateau et quel est son rôle ?

L'embase (lower unit) est le carter étanche immergé contenant le système de réduction et d'inversion de marche. Sur les moteurs In-board (Sterndrive), on parle d'embase en "Z" ou Z-drive traversant le tableau arrière. Sur un hors-bord, l'architecture est verticale et intégrée au fût du moteur.

Son rôle mécanique est triple : transmettre le mouvement de rotation de l'arbre de transmission vertical vers l'arbre d'hélice horizontal via un jeu de pignons coniques ; permettre l'inversion de marche (Avant / Point mort / Arrière) via un baladeur (crabot) ; et enfin, aspirer l'eau brute via des ouïes pour refroidir le bloc moteur via la pompe à eau qui y est logée.

L'orientation de cette embase, pilotée par la direction et ajustée en inclinaison par les vérins de trim hydrauliques externes, permet de diriger le bateau et de régler son assiette en navigation pour déjauger proprement.

Comment bien choisir son embase de bateau ?

Choisir une embase moteur de remplacement exige de la rigueur : il ne s'agit pas d'un simple accessoire, mais de la chaîne cinématique qui encaisse tout le couple du moteur. Chez DAM Marine, nous vous accompagnons pour identifier l'équipement strictement conforme aux spécifications d'origine de votre motorisation, en vue d'assurer la fiabilité de votre propulsion en mer.

Les critères techniques : puissance, arbre et rotation

Le remplacement d'une embase ne tolère aucune approximation. Trois paramètres techniques fondamentaux doivent être validés sur la plaque d'identification de votre moteur :

• Le rapport de réduction (ratio) : La démultiplication interne des engrenages varie selon la puissance moteur hélice et le couple de votre bloc. Un moteur V6 n'utilisera pas le même ratio (ex: 1.47:1) qu'un moteur 4 cylindres en ligne, afin d'optimiser le régime moteur par rapport à la poussée dans l'eau.
• La longueur de l'arbre de transmission : Il est impératif de mesurer l'arbre moteur (court, long, extra-long ou ultra-long) pour correspondre à la hauteur de votre tableau arrière. Une erreur d'arbre empêchera tout accouplement avec le bloc moteur ou provoquera des problèmes de cavitation sévères de vos moteurs hors bord.
• Le sens de rotation et le nombre de cannelures : L'arbre d'hélice tourne en rotation standard (droite - RH) ou en contre-rotation (gauche - LH). Ce critère est vital, notamment sur les montages bimoteurs où les flux doivent s'annuler. De plus, le comptage exact des cannelures (splines) sur l'arbre de transmission vertical est indispensable pour garantir l'emboîtement dans le vilebrequin.

Compatibilité avec les grandes marques de moteurs

Il n'existe pas d'embase universelle. Chaque embase possède ses propres spécificités de fonderie, d'entraxe de fixation et de circuit de refroidissement. Tenter de monter un modèle non compatible est voué à l'échec mécanique. L'objectif est de remplacer votre équipement par des pièces strictement équivalentes aux cotes constructeurs. DAM Marine distribue des solutions de remplacement parfaitement calibrées pour les leaders du marché nautique. Que vous cherchiez une embase Mercruiser (Alpha One, Bravo) pour vos montages Z-drive Mercruiser, une unité inférieure pour un hors-bord Honda, ou un corps de pompe et carter pour un bloc Yamaha, la vérification par le numéro de série du moteur reste la seule méthode infaillible. Consultez nos catalogues dédiés pour identifier votre référence.

Les signes d'une embase usée ou endommagée

L'usure d'une embase moteur se traduit par des symptômes mécaniques francs. Un claquement sec et métallique lors de l'enclenchement de la marche avant ou arrière indique souvent une usure prononcée du crabot ou un défaut de réglage du câble d'inversion. Un sifflement en navigation trahit quant à lui un jeu excessif dans les roulements ou un défaut de calage de la pignonnerie.

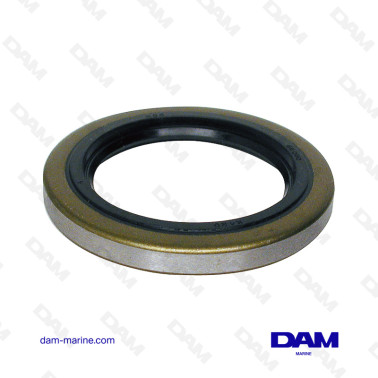

Le symptôme le plus critique reste l'intrusion d'eau dans le carter d’embase. Si lors de la vidange, l'huile présente un aspect laiteux (communément appelé "mayonnaise"), cela certifie une rupture d'étanchéité. Les joints spi (joints à lèvre) de l'arbre d'hélice, de l'arbre de transmission ou de la tige d'inversion sont compromis. Ce défaut met directement en péril les roulements et engrenages de votre embase par défaut de lubrification.

Suite à un talonnage sévère (choc sur un haut-fond), le voile de l'arbre d'hélice ou la fissure du carter en aluminium rendent souvent le reconditionnement économiquement ou techniquement caduc pour assurer la sécurité à bord. Le montage d'une embase Mercury neuve ou reconditionnée de chez Mercury devient la solution la plus fiable pour reprendre la mer sereinement.

L'entretien de votre embase : vidange et prévention

La pérennité de votre transmission repose sur une maintenance préventive rigoureuse. L'opération primordiale est la vidange de l'huile d'embase (huile de transmission marine, souvent grade SAE 90 ou High Performance), à effectuer toutes les 100 heures ou lors de l'hivernage annuel. L'inspection des bouchons de vidange magnétiques est cruciale : la présence d'une fine limaille grise est normale (usure de rodage), mais la présence de copeaux métalliques indique une casse d'engrenage interne sur votre embase.

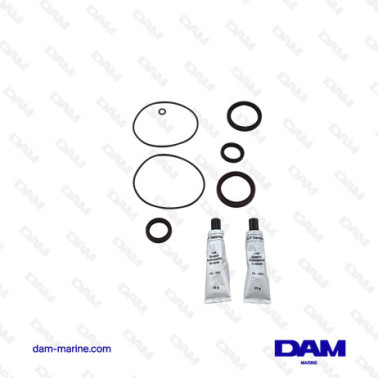

L'étanchéité ne se vérifie pas à l'œil nu. En cas de doute ou tous les trois ans en moyenne, un mécanicien procédera à un test de pression et de dépression du carter. Si le test échoue, le remplacement du kit joint embase (joints spi, joints toriques) s'impose avant toute remise à l'eau.

Enfin, l'entretien intègre le contrôle systématique du moyeu d'hélice (recherche de fil de pêche enroulé qui sectionne les joints) et le remplacement annuel des anodes en zinc, aluminium ou magnésium selon votre zone de navigation, pour protéger votre embase de la corrosion galvanique destructrice.

Équipez et entretenez votre système de transmission

Pour intervenir efficacement dans votre atelier ou sur votre parc à bateaux, DAM Marine fournit l'ensemble des consommables techniques requis. La qualité de la lubrification et de l'étanchéité ne supporte aucun compromis. Vérifiez nos catégories pour trouver les pompes de remplissage d'huile par le bas, les joints de bouchon de vidange (à remplacer à chaque ouverture), et les kits de pompe à eau (turbine/impeller) qu'il faut changer régulièrement. Explorez notre catalogue pour découvrir notre gamme complète de pièces nautiques et valider votre kit de révision au meilleur prix, avec une livraison express pour ne pas bloquer votre bateau au chantier.

Quand faut-il changer l'huile de l'embase ?

La règle métier standard impose une vidange de l'huile d'engrenage toutes les 100 heures de fonctionnement, ou à minima une fois par an lors de la préparation à l'hivernage. Il est capital de faire cette vidange avant de stocker le bateau pour l'hiver.

Si lors de la vidange vous constatez une huile de couleur "mayonnaise" (émulsion eau/huile), ne vous contentez pas de remettre de l'huile neuve. L'eau a pénétré le carter. Il faut impérativement extraire l'embase, effectuer un test d'étanchéité, et remplacer les joints spi d'arbre d'hélice ou de pompe à eau sous peine de détruire purement et simplement la pignonnerie de votre système lors de la prochaine sortie.
