Pièces et vues éclatées embase Volvo Penta ips10-a

Cette page vous permet de consulter les vues éclatées de l’embase Volvo Penta ips10-a et d’identifier facilement les pièces compatibles ainsi que les différents composants nécessaires à son entretien ou à sa réparation.

Volvo Penta propose des solutions de propulsion et de transmission pour le secteur nautique. Les vues éclatées facilitent le repérage des composants de l’embase et l’identification des références correspondantes.

Un doute? > nous contacter

Sélectionnez une vue éclatée pour votre embase Volvo Penta ips10-a

Volvo Penta ips10-a

L’embase Volvo Penta ips10-a est présentée à travers des vues éclatées permettant de parcourir ses différents ensembles et composants. Les schémas donnent notamment accès à l’arbre intermédiaire, au boîtier intermédiaire, au carter de boîte de vitesses supérieur ainsi qu’à l’unité d’engrenage inférieur.

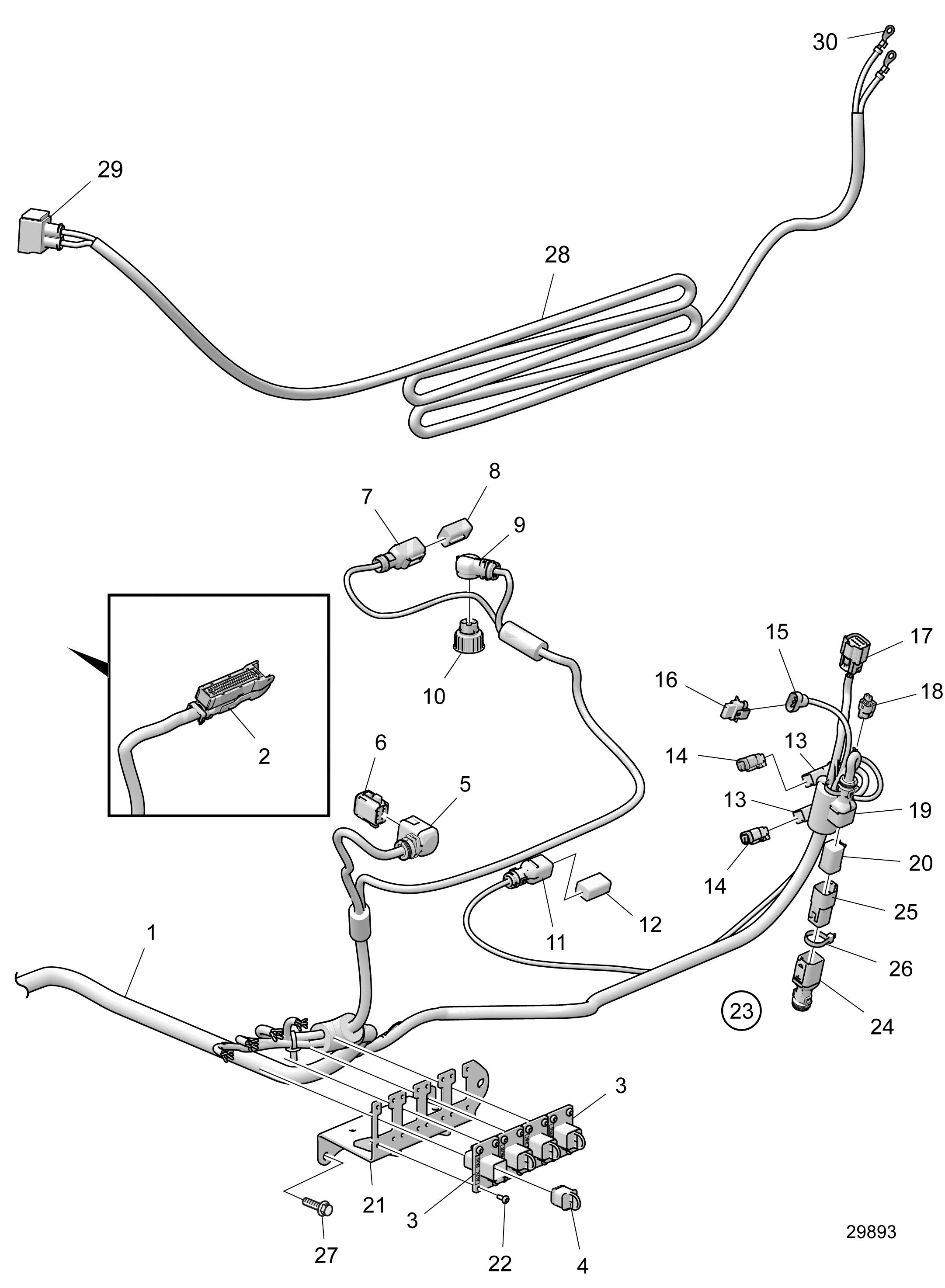

Les différents ensembles répertoriés comprennent également le boîtier de filtre à huile IPS10, le faisceau de câbles de transmission IPS10, le moteur de direction EVC 2.0, la conduite d’eau de refroidissement et l’hélice de série T pour IPS. Cette organisation permet de repérer plus précisément les zones et composants concernés lors d’une intervention.

Pour l’entretien ou la réparation de l’embase ips10-a, les vues éclatées facilitent l’identification visuelle des pièces et de leur emplacement. Elles permettent ainsi de sélectionner l’ensemble concerné et de retrouver plus facilement les références compatibles nécessaires à l’intervention.

Caractéristiques de l’embase ips10-a

Boîtier de filtre à huile IPS10 : ensemble dédié au système de filtration d’huile répertorié dans les vues éclatées
Moteur de direction EVC 2.0 : composant de direction identifié parmi les ensembles de l’embase
Hélice série T pour IPS : série d’hélice présente parmi les composants associés
Éléments de connexion IPS10 : ensembles pour arbre intermédiaire et carter proposés en longueur 335 mm et 570-1750 mm

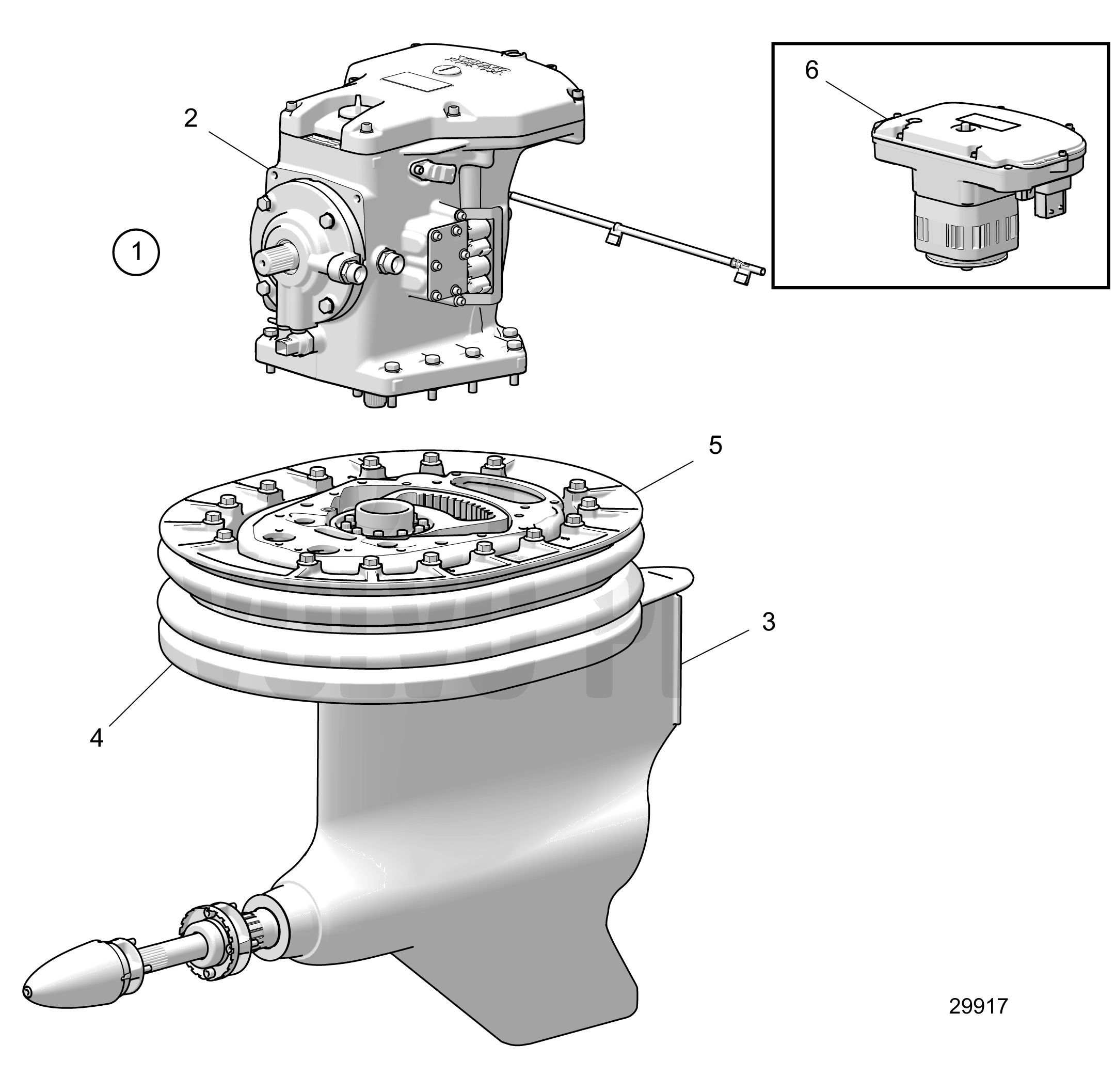

Unité de transmission complète IPS10 : ensemble complet de transmission présent dans les vues éclatées

Voir les vues éclatées ips10-a

Voir toutes les pièces compatibles
