Comment fonctionne l’électricité sur un bateau ?
Retrouvez les batteries, câbles, coupe-circuits, protections et accessoires électriques adaptés au milieu marin.
L’électricité sur un bateau est un circuit complet qui produit, stocke, distribue et protège l’énergie à bord. Elle vient de l’alternateur, de la prise de quai, des panneaux solaires ou d’autres sources selon l’installation. Elle est stockée dans des batteries, puis envoyée vers le tableau électrique, les protections et les équipements. Le bon fonctionnement du système dépend autant des batteries que des câbles, fusibles, coupe-circuits et appareils connectés.
Vous voulez comprendre ce qui se passe réellement quand vous allumez un feu de navigation, branchez une VHF, démarrez le moteur ou utilisez une pompe de cale ? L’électricité sur un bateau peut sembler technique, mais son fonctionnement devient beaucoup plus simple lorsqu’on suit le trajet de l’énergie. Le principe est toujours le même : une source produit ou fournit du courant, une batterie le stocke, un circuit le distribue, puis chaque appareil consomme ce dont il a besoin.
Comment fonctionne l’électricité sur un bateau en quelques étapes ?
L’électricité sur un bateau fonctionne comme une chaîne : elle est produite ou reçue depuis une source d’énergie, stockée dans une ou plusieurs batteries, distribuée par un tableau électrique, protégée par des fusibles ou disjoncteurs, puis consommée par les équipements de bord.

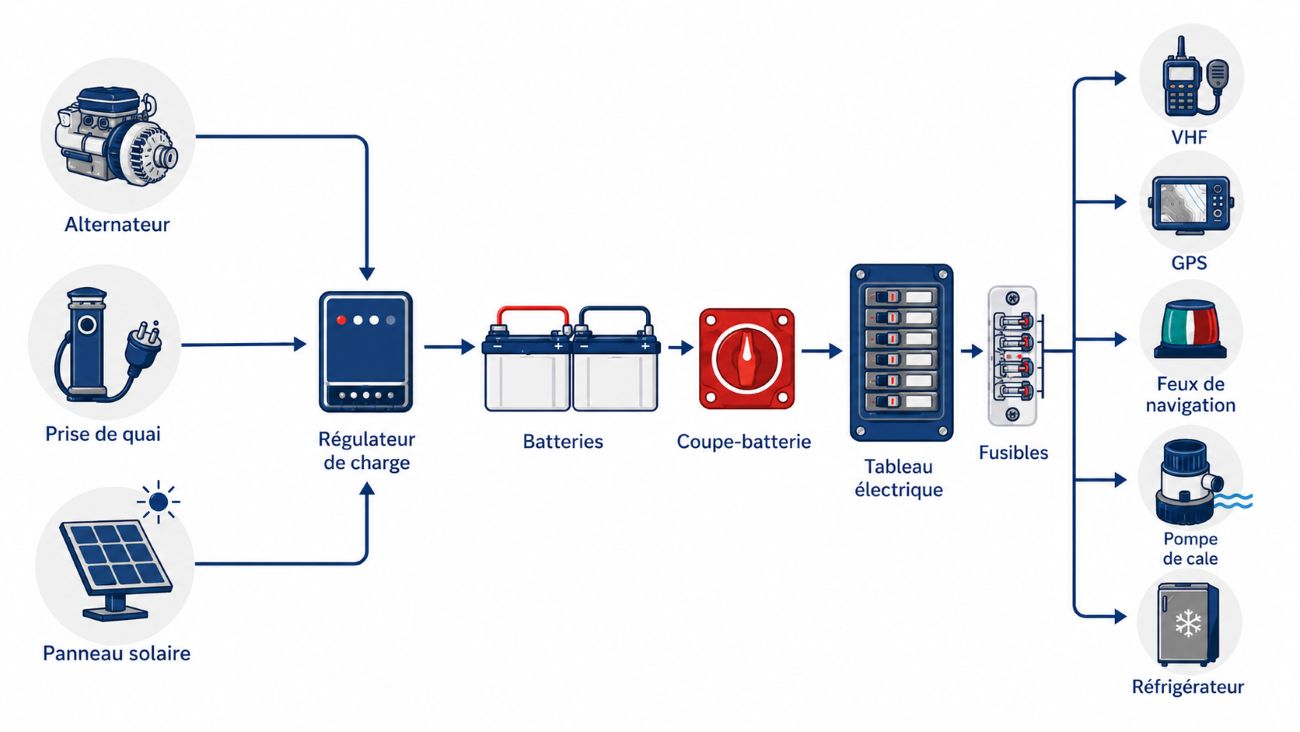

Quel est le trajet de l’électricité à bord ?
Le trajet le plus simple est le suivant : source d’énergie, chargeur ou régulateur, batteries, coupe-batterie, tableau électrique, protections, puis appareils. Chaque élément a un rôle précis dans le circuit électrique bateau.
Pourquoi un bateau a-t-il besoin d’un système électrique spécifique ?
Un bateau subit l’humidité, le sel, les vibrations et parfois les chocs. Les câbles, cosses, protections et composants doivent donc être adaptés au milieu marin. Les gaines de câble électrique bateau protègent notamment les fils contre l’eau salée, les frottements et les UV.
Quelle est la différence entre produire, stocker et consommer l’électricité ?
Produire, c’est créer ou recevoir de l’énergie avec l’alternateur, le quai ou le solaire. Stocker, c’est garder cette énergie dans les batteries. Consommer, c’est utiliser cette énergie pour les feux, pompes, instruments, VHF, réfrigérateur ou prises USB.
D’où vient l’électricité sur un bateau ?
L’électricité d’un bateau peut venir de plusieurs sources : l’alternateur du moteur, la prise de quai, les panneaux solaires, une éolienne, un hydrogénérateur ou un groupe électrogène. Ces sources ne jouent pas toutes le même rôle, mais elles servent toutes à alimenter ou recharger le système électrique.
Comment l’alternateur produit-il de l’électricité ?
L’alternateur transforme une partie de l’énergie mécanique du moteur en énergie électrique. Lorsque le moteur tourne, il recharge les batteries. C’est un point commun aux bateaux équipés d’un moteur diesel marin ou d’un moteur essence bateau. Pour remplacer ou identifier cette pièce, vous pouvez consulter les alternateurs bateau.
Comment fonctionne la prise de quai au port ?
La prise de quai fournit généralement du 220/230V lorsque le bateau est branché au port. Elle peut alimenter certains équipements et permettre au chargeur de batterie de recharger le parc batteries. C’est une source très pratique à l’escale, mais elle demande une installation sécurisée.
Comment les panneaux solaires rechargent-ils les batteries ?
Un panneau solaire produit du courant grâce à la lumière. Ce courant passe ensuite par un régulateur de charge avant d’arriver aux batteries. Le régulateur évite d’envoyer une tension inadaptée et protège la batterie contre une charge mal contrôlée.
À quoi servent l’éolienne, l’hydrogénérateur et le groupe électrogène ?
L’éolienne produit de l’électricité avec le vent, l’hydrogénérateur avec le déplacement du bateau dans l’eau, et le groupe électrogène avec un moteur thermique dédié. Ces solutions complètent l’autonomie électrique, surtout en croisière, au mouillage ou lorsque les besoins à bord sont importants.
À quoi servent les batteries dans l’électricité d’un bateau ?
Les batteries sont le réservoir d’énergie électrique du bateau. Elles permettent d’utiliser les équipements quand le moteur est arrêté, quand le bateau n’est pas branché au quai ou quand la production instantanée ne suffit pas.
Quelle est la différence entre batterie de démarrage et batterie de servitude ?
La batterie de démarrage fournit une forte intensité pendant quelques secondes pour lancer le moteur. La batterie de servitude alimente les équipements de bord plus longtemps : éclairage, VHF, GPS, pompe, réfrigérateur ou prises. Retrouvez les modèles adaptés dans la catégorie batteries bateau.
Pourquoi ne faut-il pas tout brancher sur une seule batterie ?
Brancher tous les équipements sur une seule batterie augmente le risque de ne plus pouvoir redémarrer le moteur. Séparer démarrage et servitude permet de garder une réserve pour lancer le moteur. En cas de batterie trop faible, le fonctionnement d’un booster de batterie bateau permet de comprendre comment redémarrer ponctuellement avec une solution de secours.
À quoi sert un répartiteur de charge ?
Un répartiteur de charge aide à distribuer la recharge entre plusieurs batteries ou plusieurs parcs batteries. Il évite de favoriser une seule batterie lorsque l’installation doit alimenter à la fois le démarrage et les équipements de servitude. DAM Marine propose des répartiteurs de charge bateau pour ce type de montage.
Que signifie la capacité d’une batterie en Ah ?
La capacité d’une batterie s’exprime en ampères-heures, souvent notés Ah. Une batterie de 100 Ah peut théoriquement fournir 5 A pendant 20 heures. En pratique, il faut garder une marge, car une décharge trop profonde peut réduire la durée de vie de la batterie, surtout si elle n’est pas conçue pour cela.
Une batterie adaptée, bien raccordée et bien surveillée limite les pannes au démarrage comme au mouillage.
Comment l’électricité est-elle distribuée dans le bateau ?
L’électricité est distribuée par des câbles, des connexions, un tableau électrique et des protections. Chaque circuit alimente une famille d’appareils : moteur, éclairage, navigation, pompes, prises, confort ou sécurité.

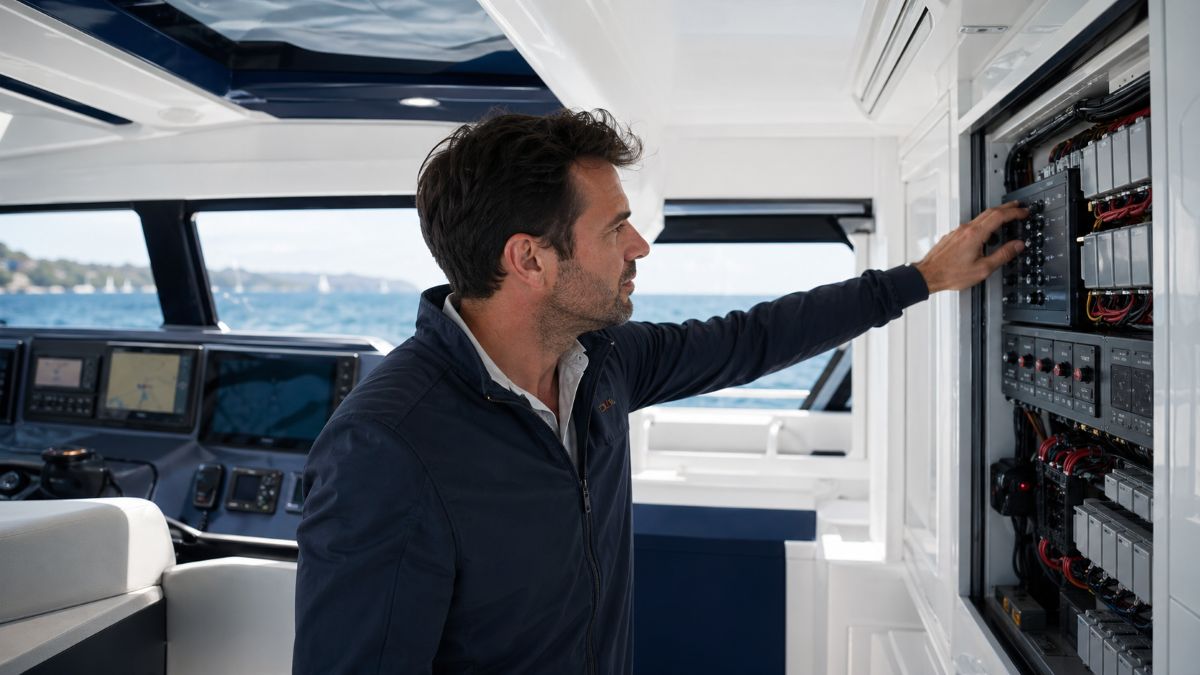

À quoi sert le tableau électrique bateau ?
Le tableau électrique centralise les circuits. Il permet d’activer ou de couper certains équipements sans intervenir directement sur les batteries. Il facilite aussi l’organisation du réseau électrique à bord, surtout quand plusieurs appareils sont installés.
Quel est le rôle du coupe-batterie ou coupe-circuit ?
Le coupe-batterie isole une batterie ou une partie du circuit. Il sert à sécuriser le bateau, limiter les consommations parasites et intervenir plus proprement sur l’installation. Les coupe-circuits bateau sont donc des éléments importants de sécurité.
Pourquoi les fusibles et disjoncteurs sont-ils indispensables ?
Les fusibles et disjoncteurs protègent les circuits contre les surcharges, les courts-circuits et les échauffements. Sans protection adaptée, un câble ou un appareil défectueux peut créer un risque sérieux à bord.
Pourquoi faut-il surveiller la tension et la consommation ?
Surveiller la tension permet de savoir si une batterie se décharge trop vite ou si la recharge fonctionne correctement. Un ampèremètre permet de mieux comprendre les entrées et sorties d’énergie. Les indicateurs de tension et ampèremètres bateau sont utiles pour suivre l’état réel du circuit.
Coupe-circuit, accessoires de batterie, gaines, fusibles et composants marinisés participent à la sécurité de l’installation.
Quelle différence entre le 12V et le 220V sur un bateau ?
Le 12V alimente généralement les équipements de bord en navigation, tandis que le 220/230V est surtout utilisé à quai ou via un convertisseur, un groupe électrogène ou une installation spécifique. Les deux circuits n’ont pas le même usage ni les mêmes risques.
À quoi sert le circuit 12V à bord ?
Le circuit 12V alimente les équipements courants : feux de navigation, VHF, GPS, sondeur, pompe de cale, éclairage, prises USB ou instruments de bord. Pour aller plus loin sur ce sujet, consultez le guide sur le fonctionnement des instruments de navigation bateau.
Quand utilise-t-on le 220V ou 230V sur un bateau ?
Le 220/230V est utilisé principalement lorsque le bateau est branché au quai. Il peut servir à recharger les batteries, alimenter certains appareils ou faire fonctionner des équipements de confort. Comme la tension est plus élevée, la protection du circuit doit être particulièrement soignée.
Comment fonctionne un convertisseur 12V 220V ?
Un convertisseur transforme le courant continu des batteries en courant alternatif utilisable par certains appareils prévus pour le 220/230V. Il ne crée pas d’énergie : il puise dans la batterie. Il faut donc surveiller la consommation pour éviter une décharge rapide.
Quels appareils consomment de l’électricité sur un bateau ?
Les appareils électriques d’un bateau servent à la navigation, à la sécurité, à la communication, au confort et parfois à certaines fonctions liées au moteur. Leur consommation varie fortement selon leur puissance et leur durée d’utilisation.
Quels équipements électriques servent à la navigation ?
GPS, sondeur, radar, compas électronique, feux de navigation et AIS consomment de l’électricité pour aider le navigateur à se repérer et à anticiper les dangers. La catégorie navigation bateau regroupe plusieurs équipements liés à cet usage. Vous pouvez aussi lire le guide sur le fonctionnement de la technologie AIS.
Quels équipements servent à la communication et à la sécurité ?
La VHF, les feux, les alarmes, les pompes et certains instruments jouent un rôle important dans la sécurité. Le fonctionnement d’une radio VHF marine illustre bien le lien entre électricité, communication et sécurité à bord.
Quels équipements consomment le plus à bord ?
Le réfrigérateur, le guindeau électrique, le pilote automatique, le chauffage, la climatisation et certains appareils en 220V peuvent consommer davantage. Ce n’est pas seulement la puissance qui compte, mais aussi le temps d’utilisation.
Pourquoi faut-il surveiller sa consommation électrique ?
Surveiller la consommation permet d’éviter de vider les batteries au mouillage ou pendant une navigation prolongée. Un équipement peu puissant mais utilisé toute la journée peut consommer plus qu’un appareil puissant utilisé quelques secondes. C’est pourquoi le bilan électrique d’un bateau doit toujours tenir compte des usages réels.
Quel lien entre l’électricité, le moteur et les autres systèmes du bateau ?
L’électricité ne fait pas tout fonctionner directement, mais elle intervient dans le démarrage, la recharge, les instruments, les alarmes, certains capteurs et plusieurs équipements de commande. Elle est donc connectée à de nombreux systèmes du bateau.
Quel rôle joue l’électricité dans le démarrage moteur ?
Au démarrage, la batterie envoie un courant important vers le démarreur. Celui-ci lance le moteur, puis l’alternateur prend le relais pour recharger la batterie. Le circuit électrique travaille donc avec le moteur, même si la combustion repose sur un système séparé.
Le circuit carburant dépend-il de l’électricité ?
Le carburant circule dans son propre circuit, mais certains moteurs utilisent des pompes, capteurs ou organes électriques. Pour comprendre cette partie, consultez le guide sur le fonctionnement du circuit carburant bateau.
Le refroidissement moteur dépend-il de l’électricité ?
Le refroidissement est souvent assuré par une circulation d’eau ou de liquide, mais des sondes, alarmes et voyants électriques peuvent signaler une anomalie. Le guide sur le fonctionnement du circuit de refroidissement moteur bateau détaille ce rôle.
L’électricité intervient-elle dans la propulsion, l’hélice ou la direction ?
La propulsion repose sur le moteur, la transmission et l’hélice, mais l’électricité intervient au démarrage, dans les commandes, les instruments et parfois dans certains équipements d’assistance. Pour compléter votre compréhension, vous pouvez lire les articles sur le fonctionnement du système de propulsion bateau, le fonctionnement d’une hélice de bateau et le fonctionnement d’une direction hydraulique bateau.
Comment éviter les pannes électriques à bord ?
Une panne électrique vient souvent d’une batterie faible, d’un mauvais contact, d’un fusible grillé, d’un disjoncteur déclenché, d’une cosse oxydée, d’un câble abîmé ou d’un équipement trop consommateur. La prévention repose sur la surveillance, l’entretien et des composants adaptés au milieu marin.
Quels signes indiquent une batterie faible ?
Un moteur qui peine à démarrer, un éclairage faible, des instruments qui s’éteignent ou une tension qui chute rapidement peuvent indiquer une batterie faible. L’entretien régulier reste essentiel : consultez aussi le guide sur l’entretien d’une batterie de bateau.
Quels problèmes peuvent venir du tableau électrique ?
Un fusible grillé, un disjoncteur déclenché, un câble mal serré ou un circuit surchargé peuvent couper un équipement. Les accessoires de batterie bateau permettent de fiabiliser les raccordements autour des bornes, cosses et connexions.
Pourquoi l’humidité et la corrosion sont-elles dangereuses ?
L’humidité et le sel favorisent l’oxydation des cosses, connecteurs et câbles. Un mauvais contact peut provoquer une panne intermittente, une chute de tension ou un échauffement. Un contrôle visuel régulier limite ce type de problème.
Que faut-il retenir sur le fonctionnement électrique d’un bateau ?
Le fonctionnement électrique d’un bateau repose sur un équilibre entre production, stockage, distribution, protection et consommation. Les batteries sont au cœur du système, mais elles ne suffisent pas seules : elles doivent être rechargées, surveillées, protégées et raccordées à des équipements adaptés au milieu marin.
| Élément | Rôle dans le circuit électrique bateau | Lien utile |
|---|---|---|
| Alternateur | Recharge les batteries lorsque le moteur tourne. | Alternateurs bateau |
| Prise de quai | Fournit du 220/230V au port et permet la recharge via un chargeur. | Électricité bateau |
| Batterie de démarrage | Fournit une forte intensité pour lancer le moteur. | Batteries bateau |
| Batterie de servitude | Alimente les équipements de bord lorsque le moteur est arrêté. | Batteries bateau |
| Coupe-batterie | Isole une batterie ou une partie du circuit pour sécuriser l’installation. | Coupe-circuit bateau |
| Tableau électrique | Distribue le courant vers les différents circuits du bateau. | Équipements électriques |
| Fusibles et disjoncteurs | Protègent les circuits contre les surcharges et courts-circuits. | Protections électriques |
| Indicateur de tension | Aide à surveiller l’état de charge et le comportement des batteries. | Indicateurs et ampèremètres |
| Équipements de navigation | Consomment de l’énergie pour guider, signaler et sécuriser la navigation. | Navigation bateau |
FAQ sur l’électricité à bord d’un bateau
Un bateau fonctionne-t-il toujours en 12V ?
Non, mais le 12V est très courant sur les bateaux de plaisance pour les équipements de bord. Certains bateaux utilisent aussi du 24V, notamment sur des installations plus importantes. Le 220/230V est plutôt utilisé à quai, via un groupe électrogène ou avec un convertisseur adapté.
Peut-on utiliser du 220V en navigation ?
Oui, mais uniquement avec une installation prévue pour cela, comme un convertisseur ou un groupe électrogène. Le 220/230V demande des protections sérieuses, car les risques pour les personnes et les équipements sont plus importants qu’avec un circuit basse tension.
Pourquoi séparer batterie moteur et batterie de servitude ?
La séparation évite de vider la batterie moteur avec les équipements de bord. Même si le réfrigérateur, les lumières ou les instruments consomment beaucoup au mouillage, la batterie de démarrage reste disponible pour lancer le moteur.
Comment savoir si une batterie bateau est faible ?
Une batterie faible peut provoquer un démarrage difficile, une chute rapide de tension, des lumières moins fortes ou des appareils qui s’arrêtent. Un indicateur de tension, un ampèremètre ou un moniteur de batterie permet de contrôler plus facilement son état.
À quoi sert un coupe-batterie sur un bateau ?
Un coupe-batterie permet d’isoler une batterie du reste du circuit. Il limite les consommations parasites, sécurise l’installation lorsque le bateau est à l’arrêt et facilite certaines interventions électriques.
Quelle différence entre un chargeur de batterie et un convertisseur ?
Un chargeur envoie de l’énergie vers les batteries pour les recharger, souvent depuis la prise de quai. Un convertisseur fait l’inverse dans l’usage : il transforme l’énergie stockée dans les batteries en courant utilisable par certains appareils en 220/230V.
Quels équipements consomment le plus d’électricité à bord ?
Les gros consommateurs sont souvent le réfrigérateur, le guindeau, le pilote automatique, le chauffage, la climatisation et les appareils en 220/230V. La consommation dépend aussi beaucoup de la durée d’utilisation.
