Vous souhaitez comprendre comment un moteur de bateau évite la surchauffe, pourquoi il fait circuler de l’eau ou du liquide de refroidissement, et quelles pièces interviennent réellement dans ce système ? Le circuit de refroidissement moteur bateau est un ensemble essentiel, mais souvent mal compris. En réalité, son fonctionnement devient beaucoup plus lisible lorsqu’on suit simplement le trajet du fluide, depuis la prise d’eau jusqu’au rejet, en passant par la pompe, le bloc moteur, le thermostat et, selon les cas, l’échangeur.

Besoin de pièces pour le circuit de refroidissement ?

Résumé : Le circuit de refroidissement moteur bateau sert à maintenir le moteur à une température de fonctionnement correcte. Selon le type de moteur, il peut utiliser directement l’eau extérieure ou fonctionner avec un circuit fermé rempli de liquide de refroidissement et un échangeur thermique. Son rôle est toujours le même : capter la chaleur produite par le moteur, la transporter, puis l’évacuer sans laisser la mécanique surchauffer. Lorsque ce circuit fonctionne mal, les conséquences peuvent aller d’une simple alerte de température à une panne moteur plus sérieuse.

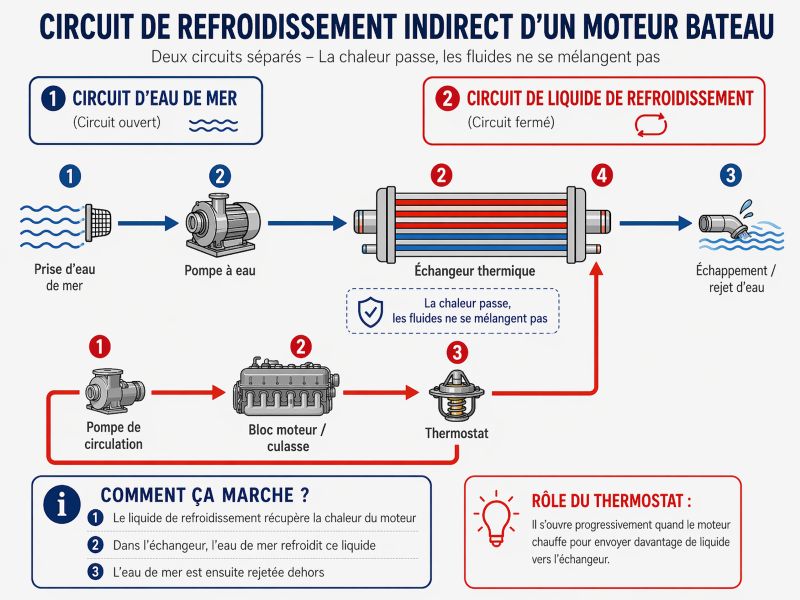

Schéma du circuit de refroidissement d'un moteur bateau

À quoi sert un circuit de refroidissement moteur bateau ?

Un moteur de bateau produit beaucoup de chaleur lorsqu’il fonctionne. Cette chaleur est normale : elle vient de la combustion sur un moteur thermique, des frottements internes et de la charge demandée au moteur pour propulser le bateau. Le problème n’est donc pas la chaleur en elle-même, mais le fait qu’elle doit rester dans une plage acceptable. Si la température monte trop, l’huile se dégrade plus vite, les jeux mécaniques ne sont plus corrects, les joints souffrent et certaines pièces peuvent se déformer.

Le circuit de refroidissement moteur bateau a précisément pour mission de récupérer cette chaleur, puis de l’évacuer. En pratique, le système met les parties chaudes du moteur en contact avec un fluide plus froid, souvent de l’eau extérieure ou un liquide de refroidissement, afin de maintenir le moteur à sa température idéale de fonctionnement. C’est ce qui permet à la mécanique de rester fiable, performante et durable.

Ce point est central pour comprendre l’ensemble du moteur. Si vous souhaitez d’ailleurs replacer ce circuit dans une vue plus large, vous pouvez aussi consulter notre article sur le fonctionnement du système de propulsion bateau, qui permet de voir comment refroidissement, alimentation, combustion et transmission travaillent ensemble.

Schéma simplifié : moteur → production de chaleur → fluide de refroidissement → transport de la chaleur → évacuation vers l’eau extérieure ou vers l’échappement.

Comment fonctionne un circuit de refroidissement moteur bateau ?

Le principe général est simple : un fluide circule à proximité des zones chaudes du moteur, absorbe les calories, puis les évacue plus loin. Sur un bateau, ce rôle est particulièrement bien assuré par l’eau, car elle est disponible en abondance autour de l’embarcation et possède une forte capacité à absorber la chaleur.

Dans un système de refroidissement marin, on retrouve donc une logique en plusieurs étapes : le fluide est aspiré, mis en mouvement par une pompe à eau, dirigé dans différentes parties du moteur pour en extraire la chaleur, régulé par un thermostat, puis évacué ou refroidi à nouveau selon le type de circuit. C’est cette circulation continue qui stabilise la température moteur.

La façon dont ce fluide est utilisé dépend du type de montage. Sur certains moteurs, l’eau extérieure circule directement dans le moteur. Sur d’autres, elle sert seulement à refroidir un second circuit fermé contenant du liquide de refroidissement. Cette différence change plusieurs choses en matière d’entretien, de corrosion et de longévité.

Le refroidissement ne travaille jamais isolément. Il interagit avec l’alimentation, la combustion et l’échappement. Pour mieux comprendre cet environnement technique, vous pouvez lire aussi comment fonctionne un circuit carburant sur un bateau, ainsi que nos guides sur le moteur de bateau diesel et le moteur de bateau essence.

Schéma simplifié : aspiration de l’eau → pompe à eau → circulation dans le moteur ou l’échangeur → régulation par thermostat → rejet.

Quelle est la différence entre refroidissement direct et indirect sur un bateau ?

Comment fonctionne un refroidissement direct ?

Dans un refroidissement direct, l’eau extérieure est aspirée puis envoyée directement dans le bloc moteur et la culasse. Elle récupère la chaleur au contact des pièces chaudes, puis elle est rejetée à l’extérieur, souvent avec les gaz d’échappement. On parle aussi de circuit ouvert, car l’eau n’est pas réutilisée : elle entre, circule, puis ressort.

Comment fonctionne un refroidissement indirect avec échangeur ?

Dans un refroidissement indirect, le moteur ne reçoit pas directement l’eau extérieure dans ses galeries principales. Il fonctionne avec un circuit fermé contenant du liquide de refroidissement, comme sur un moteur automobile. Ce liquide circule dans le moteur, récupère la chaleur, puis passe dans un échangeur thermique. C’est à cet endroit que l’eau extérieure intervient : elle refroidit le liquide sans entrer en contact avec toutes les parties internes du moteur.

Quel système retrouve-t-on selon les moteurs ?

Sur les moteurs hors-bord, le refroidissement direct est courant. Sur de nombreux moteurs inboard ou moteurs marinisés, le refroidissement indirect avec échangeur est très répandu, car il protège mieux le moteur contre la corrosion interne. Il existe aussi des variantes plus spécifiques, comme le refroidissement par quille, mais elles restent moins fréquentes en plaisance classique.

Quels sont les avantages et les limites de chaque système ?

Le refroidissement direct est plus simple dans son principe, mais il expose davantage les conduits internes à l’eau salée, au sel, aux dépôts et à la corrosion. Le refroidissement indirect est plus élaboré, mais il permet une meilleure maîtrise de la température et protège plus efficacement la mécanique. En contrepartie, il ajoute des pièces supplémentaires à surveiller, comme l’échangeur, le vase d’expansion ou le niveau de liquide de refroidissement.

Schéma comparatif : circuit direct = eau extérieure dans le moteur ; circuit indirect = liquide de refroidissement dans le moteur + eau extérieure dans l’échangeur.

Par où l’eau entre-t-elle dans le circuit de refroidissement ?

Quel est le rôle de la prise d’eau ?

Le circuit commence par une prise d’eau. Sur un hors-bord, l’aspiration se fait généralement via des ouïes placées sur l’embase. Sur un inboard, l’eau passe souvent par un passe-coque équipé d’une vanne, puis parfois par une crépine ou un filtre à eau de mer. Cette première étape est essentielle : si l’eau n’entre pas correctement, tout le reste du circuit devient inefficace.

À quoi servent les crépines, grilles ou ouïes d’embase ?

Ces éléments servent à limiter l’entrée de gros débris, d’algues ou d’impuretés. Ils ne remplacent pas un entretien régulier, mais ils évitent qu’un corps étranger vienne perturber trop rapidement le débit. Sur un bateau qui navigue souvent en zone chargée, dans un port vaseux ou dans une eau riche en végétaux, cette partie mérite une vraie vigilance.

Quelle différence entre une aspiration sur hors-bord et sur inboard ?

Sur hors-bord, la prise d’eau est intégrée à l’ensemble moteur/embase. Sur inboard, l’aspiration dépend du montage du bateau et du moteur. On peut donc avoir davantage d’éléments intermédiaires, comme une vanne, une durite d’aspiration ou un filtre à eau de mer. Cela rend le circuit un peu plus long, mais aussi parfois plus facile à contrôler élément par élément.

Schéma simplifié : eau extérieure → ouïes d’embase ou passe-coque → crépine/filtre éventuel → pompe à eau.

Comment la pompe à eau fait-elle circuler l’eau dans le circuit ?

À quoi sert la pompe à eau sur un moteur bateau ?

La pompe à eau est l’organe qui met le fluide en mouvement. Sans elle, l’eau ou le liquide de refroidissement ne circule pas correctement, et la chaleur reste piégée dans le moteur. Son rôle n’est donc pas seulement d’aspirer l’eau : elle doit aussi maintenir un débit suffisant dans tout le circuit, même lorsque le régime moteur varie.

Quel est le rôle de la turbine ou du rouet ?

Dans beaucoup de moteurs marins, la pompe utilise une turbine, aussi appelée rouet. Il s’agit d’une pièce souple, souvent en caoutchouc, dont les pales se déforment à la rotation pour créer l’aspiration et pousser l’eau. C’est une pièce d’usure classique du circuit de refroidissement. Lorsqu’elle vieillit, se fendille ou perd des pales, le débit diminue et le refroidissement devient moins efficace.

Pourquoi la turbine est-elle une pièce sensible du circuit ?

La turbine n’aime ni les longues périodes d’immobilisation, ni les démarrages à sec, ni les eaux très chargées. Une turbine usée peut continuer à tourner sans fournir un débit suffisant. C’est d’ailleurs l’un des premiers points à contrôler en cas de surchauffe, de pissette faible ou d’alarme de température.

Que se passe-t-il si la pompe à eau fonctionne mal ?

Si la pompe à eau ou la turbine ne travaillent plus correctement, tout le circuit perd en efficacité. Le moteur peut alors chauffer progressivement, ou très vite selon l’usage, la charge et le type de navigation. C’est pourquoi il est judicieux de surveiller l’état des pompes à eau, des kits associés et des pièces de circulation du circuit.

Schéma simplifié : aspiration → turbine/rouet en rotation → mise en pression → envoi de l’eau vers le reste du circuit.

Comment l’eau circule-t-elle dans le moteur bateau ?

Comment l’eau remonte-t-elle dans le moteur ?

Une fois aspirée et mise sous débit par la pompe, l’eau est dirigée dans les conduits du moteur. Sur un hors-bord, elle remonte généralement de l’embase vers la tête motrice. Sur un inboard, elle suit la tuyauterie du circuit d’aspiration puis rejoint les différentes zones à refroidir. Le trajet exact dépend du moteur, mais l’idée reste la même : faire passer le fluide là où la chaleur est la plus forte.

Que refroidissent le bloc moteur et la culasse ?

Le bloc moteur et la culasse sont des zones clés. C’est là que la combustion produit une grande partie de la chaleur. Le fluide circule autour de ces parties via des passages internes que l’on appelle parfois chemises d’eau. Il récupère ainsi les calories au plus près des cylindres, des chambres de combustion et des zones les plus sensibles.

Que sont les chemises d’eau dans un moteur marin ?

Les chemises d’eau sont des volumes ou galeries aménagés dans le moteur pour laisser circuler le fluide de refroidissement autour des zones chaudes. Leur rôle est d’assurer un échange thermique efficace sans mettre directement les pièces mécaniques en mouvement au contact de l’eau. Ce sont en quelque sorte les “couloirs” du refroidissement à l’intérieur du moteur.

Comment la chaleur est-elle récupérée au contact des pièces moteur ?

Le fluide absorbe progressivement les calories produites par la mécanique. Plus la circulation est régulière et mieux répartie, plus la température reste stable. À l’inverse, si une zone du moteur est mal alimentée en refroidissement à cause d’un bouchon, d’un thermostat bloqué ou d’un débit trop faible, la montée en température devient locale puis générale.

Schéma simplifié : pompe à eau → conduits → bloc moteur → culasse → récupération de chaleur → sortie vers thermostat ou échangeur.

À quoi sert le thermostat dans un circuit de refroidissement moteur bateau ?

Pourquoi le thermostat reste-t-il fermé à froid ?

Le thermostat, aussi appelé calorstat, sert à réguler la température. À froid, il reste fermé ou partiellement fermé afin de permettre au moteur de monter plus rapidement à sa température normale de fonctionnement. Cette phase est importante : un moteur trop froid n’est pas dans ses conditions optimales.

Quand le thermostat s’ouvre-t-il ?

Lorsque le fluide atteint une certaine température, le thermostat s’ouvre progressivement pour laisser circuler davantage de fluide dans le reste du circuit. Il ne s’agit donc pas d’un simple interrupteur, mais d’un organe de régulation thermique qui aide le moteur à rester dans une plage cohérente malgré les variations de régime, de température d’eau extérieure et de charge.

Comment le thermostat aide-t-il le moteur à rester à bonne température ?

Sans thermostat, le moteur pourrait soit rester trop froid, soit être trop dépendant de la température extérieure et du débit de pompe. Le thermostat stabilise le fonctionnement et évite de grands écarts thermiques. Sur un moteur marin, cela participe à la longévité générale de la mécanique.

Que se passe-t-il si le thermostat est bloqué ?

S’il reste fermé, le fluide circule mal et la température peut grimper rapidement. S’il reste ouvert, le moteur peut peiner à atteindre sa bonne température de fonctionnement. Dans les deux cas, le comportement moteur n’est plus normal. Un contrôle du thermostat fait donc partie des vérifications logiques sur ce type de circuit.

Schéma simplifié : moteur froid = thermostat fermé ; moteur à température = thermostat ouvert progressivement.

Quel est le rôle de l’échangeur dans un circuit de refroidissement bateau ?

Comment fonctionne un échangeur thermique marin ?

Dans un système indirect, l’échangeur est la pièce qui permet au liquide de refroidissement du circuit interne de perdre sa chaleur sans se mélanger à l’eau extérieure. Les deux fluides circulent séparément, de part et d’autre d’un faisceau ou d’une structure conductrice, et la chaleur passe de l’un à l’autre.

Quelle différence entre le circuit interne et le circuit externe ?

Le circuit interne contient le liquide de refroidissement qui circule dans le moteur. Le circuit externe utilise l’eau extérieure, souvent de mer, qui traverse l’échangeur pour emporter la chaleur vers l’extérieur. Cette séparation est l’un des grands avantages du refroidissement indirect, car elle limite l’exposition directe du moteur à l’eau salée.

Pourquoi l’échangeur protège-t-il mieux le moteur contre la corrosion ?

Comme l’eau extérieure ne circule pas partout dans le moteur, certaines parties internes sont mieux préservées contre le sel, les dépôts et la corrosion. Cela ne supprime pas les contraintes d’entretien, mais cela change clairement la logique de protection de la mécanique.

Qu’est-ce qu’un faisceau d’échangeur ou “nid d’abeille” ?

Le faisceau d’échangeur est un ensemble de petits conduits ou tubes à travers lesquels circule l’un des fluides. C’est une zone très efficace pour le transfert thermique, mais aussi un point qui peut s’encrasser avec le temps. Lorsque le faisceau se bouche partiellement, le refroidissement devient moins performant. Si votre moteur est équipé de ce type de montage, vous pouvez retrouver des pièces dédiées dans la catégorie échangeurs pour moteurs de bateaux.

Schéma simplifié : circuit interne chaud d’un côté, eau extérieure plus froide de l’autre, échange de chaleur sans mélange des fluides.

Comment l’eau est-elle évacuée en fin de circuit ?

Pourquoi l’eau est-elle souvent rejetée avec l’échappement ?

Sur de nombreux moteurs marins, l’eau de refroidissement est rejetée avec les gaz d’échappement. Cela permet à la fois d’évacuer la chaleur et de refroidir certaines parties de la ligne d’échappement. Cette architecture est fréquente, mais elle implique aussi qu’un défaut de débit puisse parfois être repéré visuellement à la sortie.

À quoi sert la pissette sur un moteur hors-bord ?

La pissette, ou témoin de circulation, est un petit jet d’eau visible sur beaucoup de moteurs hors-bord. Elle ne résume pas à elle seule l’état complet du circuit, mais elle donne une indication pratique : si l’eau circule bien, le jet est généralement présent et régulier. S’il devient faible ou absent, cela invite à contrôler le circuit sans attendre.

Comment reconnaître un débit d’eau normal au rejet ?

Il n’existe pas une apparence universelle valable pour tous les moteurs, mais un changement net par rapport au comportement habituel doit attirer l’attention. Un rejet beaucoup plus faible, irrégulier ou absent peut signaler un problème d’aspiration, de turbine, de thermostat ou d’encrassement.

Schéma simplifié : moteur refroidi → eau chaude dirigée vers la sortie → rejet par échappement ou témoin de circulation.

Quelles pièces composent un circuit de refroidissement moteur bateau ?

Vu dans son ensemble, le circuit de refroidissement moteur bateau réunit plusieurs familles de pièces. Les pièces d’entrée de circuit, comme la prise d’eau, les ouïes d’embase, le passe-coque ou la crépine, assurent l’alimentation en eau. Les pièces de circulation, comme la pompe à eau, la turbine, le rouet, les durites et les conduits, font avancer le fluide dans le système.

Viennent ensuite les pièces de régulation et d’échange, comme le thermostat, le carter de thermostat, l’échangeur thermique, le refroidisseur d’huile sur certains montages, ainsi que les éléments associés au vase d’expansion ou au liquide de refroidissement sur les circuits fermés. Enfin, la sortie d’eau, l’échappement refroidi et le témoin de circulation permettent l’évacuation et le contrôle visuel.

En parallèle, il ne faut pas oublier les organes liés à la protection contre la corrosion. Les anodes bateau ne font pas circuler le fluide, mais elles participent à la préservation de l’ensemble dans un environnement marin agressif. Pour aller plus loin sur ce sujet, vous pouvez aussi lire notre article sur les différents types d’anodes bateau.

Quel est le rôle du liquide de refroidissement sur un bateau ?

Dans quels moteurs trouve-t-on du liquide de refroidissement ?

Le liquide de refroidissement concerne surtout les systèmes indirects ou fermés. Dans ce cas, il circule à l’intérieur du moteur, récupère la chaleur puis la cède à l’échangeur. Il ne faut donc pas le confondre avec l’eau extérieure, qui intervient de son côté dans le circuit de refroidissement externe.

Pourquoi ne pas utiliser uniquement de l’eau ?

L’eau seule ne remplit pas toutes les fonctions nécessaires dans un circuit fermé. Un liquide de refroidissement adapté aide à limiter la corrosion interne, protège contre le gel et participe à la stabilité thermique du système. C’est pour cette raison qu’un circuit indirect bien entretenu ne fonctionne pas “à l’eau simple”, même si l’eau extérieure continue à intervenir côté échangeur.

À quoi sert le liquide de refroidissement en plus du refroidissement ?

Il ne sert pas uniquement à transporter la chaleur. Il contribue aussi à protéger les conduits, certaines surfaces métalliques et l’ensemble du circuit fermé contre les effets du temps. C’est donc un fluide technique, pas seulement un vecteur de température.

Quel lien entre liquide de refroidissement, corrosion et gel ?

Un liquide inadapté, trop ancien ou insuffisant peut réduire la protection du circuit. En période froide, cela peut devenir particulièrement pénalisant. C’est aussi pour cela que les sujets d’hivernage et de déshivernage sont liés au refroidissement moteur : un circuit mal préparé à l’arrêt ou mal contrôlé à la remise en route peut vite devenir une source de problème.

Schéma simplifié : circuit fermé interne avec liquide de refroidissement + circuit externe à eau de mer autour de l’échangeur.

Quels problèmes peut rencontrer un circuit de refroidissement moteur bateau ?

Les problèmes les plus fréquents sont souvent liés au débit, à l’encrassement ou à la régulation. Une turbine usée, une prise d’eau partiellement obstruée, un faisceau d’échangeur encrassé, un thermostat bloqué ou une durite fatiguée peuvent suffire à dégrader le refroidissement. Le moteur peut alors chauffer anormalement, perdre en stabilité thermique ou déclencher une alarme.

En navigation, cela peut se manifester par une température moteur qui monte trop, un rejet d’eau plus faible qu’à l’habitude, une pissette absente sur hors-bord, voire une baisse de performances si le moteur se protège. Lorsque la surchauffe est déjà installée, il est préférable de compléter cette lecture avec notre guide dédié sur la surchauffe moteur de bateau.

Comment diagnostiquer rapidement un problème sur un circuit de refroidissement bateau ?

Quels contrôles visuels faire au démarrage ?

Le premier réflexe consiste à observer le rejet d’eau ou la pissette, selon le type de moteur. Une absence d’eau, un jet irrégulier ou franchement plus faible que d’habitude doit alerter. Sur un inboard, le contrôle du débit à l’échappement et la surveillance de la température au tableau de bord restent des repères utiles.

Quelles pièces vérifier en priorité en cas de surchauffe ?

Dans un diagnostic rapide, la logique veut que l’on remonte le circuit dans l’ordre : prise d’eau, crépine éventuelle, pompe à eau, turbine, thermostat, échangeur, durites et niveau de liquide de refroidissement si le moteur fonctionne en circuit indirect. Cette méthode évite de contrôler les éléments au hasard.

Quels symptômes orientent vers une panne précise ?

Symptôme Cause probable Élément à contrôler
Jet d’eau absent ou très faible Débit insuffisant Prise d’eau, pompe à eau, turbine, obstruction
Montée anormale de température Régulation ou échange dégradé Thermostat, échangeur, niveau de liquide
Fuite visible Perte d’étanchéité Durites, colliers, joints, carter
Température instable Ouverture irrégulière ou circulation perturbée Thermostat, circulation interne, pompe

Si le moteur commence à cumuler plusieurs symptômes, ou si vous avez un doute sur son état général, il peut être utile de consulter aussi nos contenus sur la perte de puissance moteur bateau, les vibrations moteur, la fumée moteur ou encore la réparation moteur bateau.

Comment entretenir un circuit de refroidissement moteur bateau ?

L’entretien du circuit de refroidissement reste relativement logique si l’on respecte le trajet du fluide. Il faut d’abord garder l’entrée d’eau propre, surveiller l’état de la pompe et de la turbine, contrôler les durites et s’assurer que le thermostat travaille correctement. Sur les montages indirects, il faut aussi suivre l’état du liquide de refroidissement, l’échangeur et, selon l’installation, certaines anodes associées.

Après une navigation en mer, le rinçage à l’eau douce peut être utile selon le moteur et son installation. Lors des périodes d’arrêt prolongé, un contrôle plus large s’impose. Enfin, si vous intervenez sur l’environnement moteur au moment des remises en route, vous pouvez compléter avec nos guides sur le booster de batterie et sur les causes d’un moteur bateau qui ne démarre pas, qui sont souvent utiles en début de saison.

Quel récapitulatif retenir sur les éléments du circuit de refroidissement moteur bateau ?

Élément Rôle Ce qu’il faut surveiller
Prise d’eau / ouïes / passe-coque Faire entrer l’eau dans le circuit Obstruction, débris, encrassement
Crépine / filtre à eau de mer Retenir certaines impuretés Colmatage, manque de débit
Pompe à eau Mettre le fluide en circulation Usure, débit insuffisant, fuites
Turbine / rouet Créer l’aspiration et pousser l’eau Pales usées, déformation, fonctionnement à sec
Bloc moteur / culasse / chemises d’eau Recevoir et transmettre la chaleur au fluide Dépôts, refroidissement irrégulier
Thermostat Réguler la température de fonctionnement Blocage ouvert ou fermé
Échangeur Refroidir le circuit fermé sans mélanger les fluides Encrassement, faisceau colmaté
Durites et colliers Acheminer le fluide et assurer l’étanchéité Craquelures, suintements, desserrage
Liquide de refroidissement Transporter la chaleur et protéger le circuit fermé Niveau, qualité, vieillissement
Pissette / rejet d’eau Montrer ou évacuer le débit de fin de circuit Jet faible, absence d’eau, comportement inhabituel

FAQ sur le circuit de refroidissement moteur bateau

Faut-il rincer son moteur après chaque sortie en mer ?

Le rinçage est souvent recommandé, surtout sur les moteurs exposés directement à l’eau salée. La fréquence dépend toutefois du type de moteur, de son installation et des préconisations du fabricant.

Un moteur hors-bord a-t-il toujours une pissette ?

Beaucoup de hors-bord en sont équipés, mais le dispositif exact peut varier selon la marque et le modèle. Lorsqu’elle existe, la pissette est surtout un témoin pratique de circulation.

Peut-on naviguer avec un moteur qui chauffe un peu plus que d’habitude ?

Mieux vaut éviter. Une hausse inhabituelle de température peut annoncer un défaut de circulation, un thermostat bloqué ou un début d’encrassement. Continuer à naviguer peut aggraver la situation.

Le liquide de refroidissement d’un bateau se change-t-il comme sur une voiture ?

Le principe est proche, mais les préconisations dépendent du moteur marin, du constructeur et du type de circuit. Il faut donc toujours se référer au moteur concerné et à son usage.

Le gel peut-il endommager un circuit de refroidissement bateau ?

Oui, en particulier sur les circuits mal préparés à l’hivernage ou insuffisamment protégés. C’est un point à ne pas négliger sur les bateaux immobilisés pendant la mauvaise saison.
