Comment fonctionne une direction hydraulique bateau ?

Comment fonctionne une direction hydraulique bateau ?

Vous souhaitez comprendre ce qui se passe réellement lorsque vous tournez le volant de votre bateau, pourquoi une pompe envoie de l’huile dans des durites, et comment un vérin peut faire pivoter un moteur hors-bord ou agir sur un safran ? La direction hydraulique bateau paraît parfois technique, mais son fonctionnement devient beaucoup plus simple lorsqu’on suit le trajet de l’huile étape par étape.

Résumé : Une direction hydraulique bateau utilise de l’huile sous pression pour transmettre l’action du volant jusqu’à un vérin. Quand vous tournez le volant, une pompe envoie l’huile dans l’une des deux durites du circuit. Cette huile pousse le même piston d’un côté ou de l’autre du vérin, ce qui déplace la tige. La tige pousse ou tire ensuite un bras de direction, qui fait pivoter le moteur hors-bord ou agit sur le safran selon le type de bateau.

Besoin de pièces pour une direction hydraulique bateau ?

Comment fonctionne une direction hydraulique bateau ?

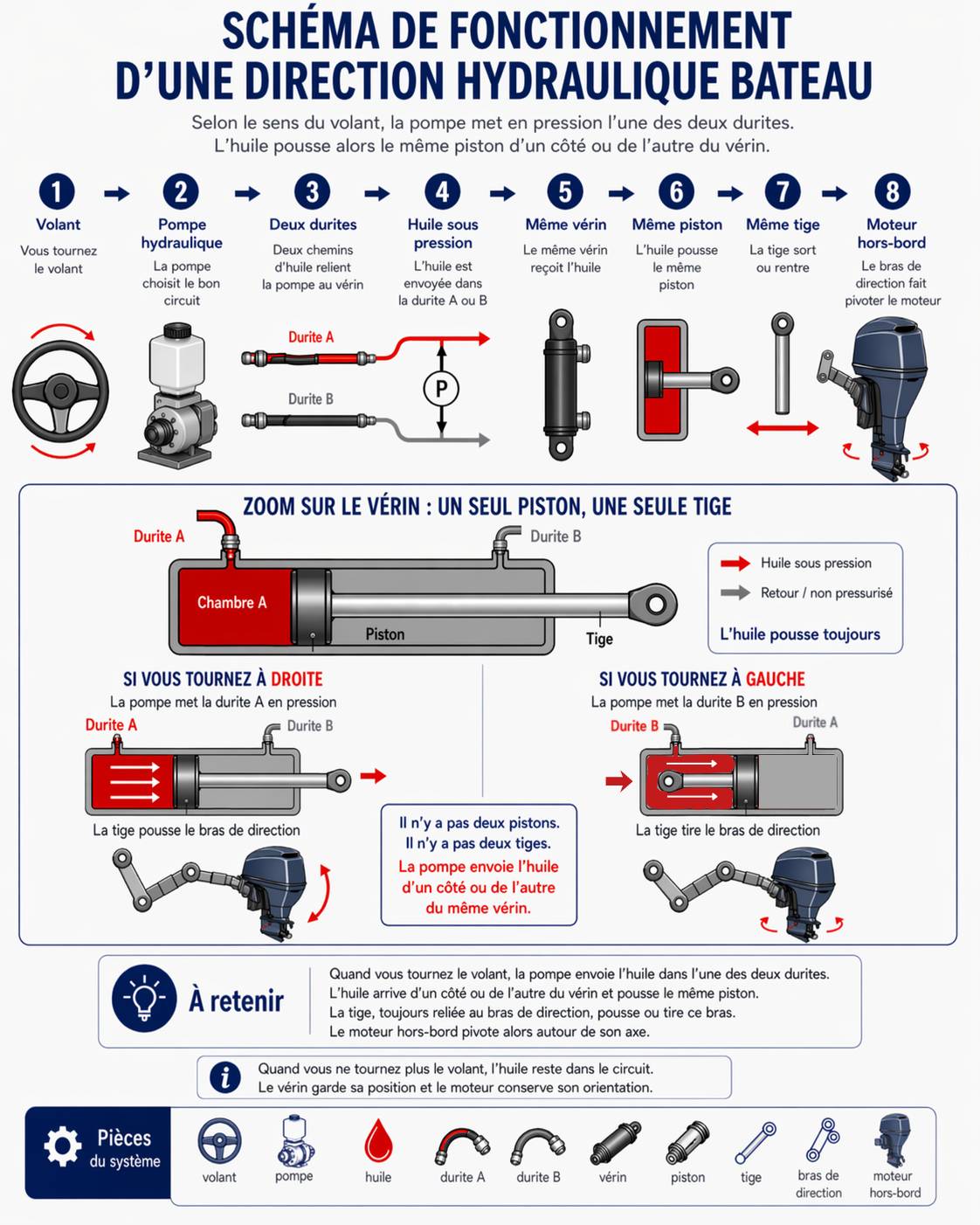

Une direction hydraulique bateau fonctionne grâce à un circuit rempli d’huile. Le volant n’agit pas directement sur le moteur : il actionne une pompe, qui déplace l’huile dans le circuit. Cette huile arrive ensuite dans un vérin, pousse un piston, déplace une tige, puis cette tige agit sur une pièce mécanique reliée au moteur ou au safran.

Le principe est donc assez simple : la pompe ne tourne pas le moteur directement. Elle envoie l’huile d’un côté ou de l’autre du vérin. L’huile pousse le même piston, qui déplace la même tige. Cette tige pousse ou tire ensuite le bras de direction, ce qui fait pivoter le moteur hors-bord autour de son axe.

Pour bien comprendre le rôle de la direction, il faut aussi distinguer la direction et la propulsion. La direction oriente le moteur ou le safran, tandis que la propulsion fournit la poussée. Vous pouvez compléter cette lecture avec notre guide sur le fonctionnement du système de propulsion d’un bateau.

Que se passe-t-il quand vous tournez le volant ?

Quand vous tournez le volant, vous actionnez une pompe hydraulique située derrière le poste de pilotage. Cette pompe envoie de l’huile dans l’une des deux durites du circuit. Selon le sens du volant, l’huile arrive d’un côté ou de l’autre du vérin.

À l’intérieur du vérin, l’huile pousse un piston. Comme ce piston est relié à une tige, la tige se déplace. Si elle sort, elle pousse le bras de direction. Si elle rentre, elle tire ce même bras. Le bras de direction fait ensuite pivoter le moteur hors-bord ou agit sur le système de barre.

Pourquoi y a-t-il deux durites dans une direction hydraulique bateau ?

Les deux durites servent à envoyer l’huile vers deux côtés différents du vérin. Quand vous tournez dans un sens, la pompe met une première durite en pression. Quand vous tournez dans l’autre sens, elle met l’autre durite en pression.

Il ne faut donc pas imaginer deux vérins ou deux mécanismes séparés. Ce sont simplement deux chemins d’huile qui permettent de pousser le piston dans un sens ou dans l’autre. L’huile de l’autre côté revient dans le circuit.

Pourquoi l’huile pousse-t-elle toujours le même piston ?

Dans le vérin, il y a un piston central. L’huile peut arriver d’un côté ou de l’autre de ce piston. Dans les deux cas, elle pousse : elle pousse simplement depuis un côté différent.

Quand on dit que la tige “tire” le bras de direction, cela ne veut pas dire que l’huile tire. Cela signifie que l’huile pousse le piston dans l’autre sens, ce qui fait rentrer la tige et tire mécaniquement le bras auquel elle est reliée.

Comment la tige du vérin fait-elle pivoter le moteur ?

La tige du vérin est reliée à un bras de direction ou à une pièce de liaison. Quand la tige sort, elle pousse ce bras. Quand elle rentre, elle tire ce même bras.

Sur un moteur hors-bord, ce bras fait pivoter le moteur autour de son axe de direction. La tige ne fait donc pas tourner le bateau à elle seule : elle agit sur une pièce mécanique qui oriente le moteur. Sur un inboard, la logique est différente, car le vérin agit plutôt sur la barre ou sur le safran.

Pourquoi l’huile permet-elle de transmettre l’effort ?

L’huile se comprime très peu. Quand la pompe la pousse dans une durite, elle transmet donc l’effort jusqu’au vérin de manière efficace. C’est ce principe qui permet de réduire l’effort au volant.

À l’inverse, l’air se comprime. C’est pour cette raison que des bulles d’air dans le circuit peuvent rendre la direction molle, irrégulière ou imprécise.

Quel est le rôle du nombre de tours de volant ?

Une pompe hydraulique envoie un certain volume d’huile à chaque tour de volant. Le vérin, lui, possède aussi un volume interne à remplir pour aller d’une butée à l’autre.

Plus la pompe débite d’huile à chaque tour, moins il faut tourner le volant. Plus le vérin est volumineux, plus il faut déplacer d’huile. Le nombre de tours de volant dépend donc du dimensionnement entre la pompe et le vérin.

À retenir : il n’y a pas deux pistons, ni deux tiges. Il y a un seul vérin, un seul piston et une seule tige. La différence vient uniquement du côté où l’huile est envoyée.

Quelles sont les pièces d’une direction hydraulique bateau ?

Un système de direction hydraulique bateau repose sur plusieurs pièces qui ont chacune un rôle précis. Le volant donne l’ordre, la pompe déplace l’huile, les durites transportent cette huile, le vérin transforme la pression en mouvement, puis la tige et le bras de direction transmettent ce mouvement au moteur ou au safran.

À quoi sert la pompe hydraulique ?

La pompe hydraulique est généralement placée derrière le volant ou la barre à roue. Elle sert à mettre l’huile en mouvement et à l’envoyer dans la bonne durite selon le sens dans lequel vous tournez.

Si vous devez remplacer cette pièce, vous pouvez consulter la catégorie pompe de direction bateau.

À quoi sert le vérin de direction ?

Le vérin reçoit l’huile sous pression et transforme cette pression en mouvement mécanique. À l’intérieur, le piston se déplace, puis entraîne la tige.

Sur un hors-bord, le vérin agit sur le bras de direction du moteur. Sur un inboard, il agit plutôt sur la barre ou sur le safran. Vous pouvez retrouver des pièces adaptées dans la catégorie vérin de direction hydraulique.

À quoi servent le piston et la tige du vérin ?

Le piston est la pièce poussée par l’huile. Il se déplace à l’intérieur du vérin selon le côté où la pression arrive.

La tige est reliée au piston. Quand le piston bouge, la tige sort ou rentre. Elle transmet ensuite ce mouvement au bras de direction ou à la pièce de liaison.

À quoi servent les durites hydrauliques ?

Les durites hydrauliques transportent l’huile entre la pompe et le vérin. Elles doivent résister à la pression, être correctement raccordées et rester en bon état.

Une durite fissurée, mal serrée ou usée peut provoquer une fuite d’huile et perturber la direction. DAM Marine propose notamment des flexibles hydrauliques pour bateau.

Pourquoi faut-il utiliser une huile hydraulique adaptée ?

L’huile hydraulique sert à transmettre la pression dans le circuit. Une huile inadaptée peut nuire à la fluidité, abîmer certains joints ou rendre la direction moins précise.

Il est donc important de respecter les recommandations du fabricant et d’éviter les mélanges hasardeux.

Qu’est-ce que le bras de direction ?

Le bras de direction est la pièce qui reçoit le mouvement de la tige du vérin. Quand la tige pousse ou tire ce bras, il fait pivoter le moteur hors-bord autour de son axe.

Cette pièce de liaison est essentielle, car elle transforme le mouvement linéaire de la tige en mouvement de pivotement du moteur.

Quels sont les différents types de direction sur un bateau ?

La direction hydraulique bateau est l’un des systèmes les plus confortables, mais ce n’est pas le seul. Selon la taille du bateau, la puissance moteur, le type de propulsion et l’usage, on peut aussi rencontrer des directions mécaniques par câble, des directions électriques ou des systèmes électrohydrauliques.

Quand choisir une direction hydraulique bateau ?

Une direction hydraulique est particulièrement adaptée aux bateaux à moteur puissants, aux hors-bord de puissance intermédiaire ou élevée, aux bateaux lourds et aux installations où le passage d’un câble mécanique serait compliqué.

Elle est aussi intéressante lorsqu’on recherche plus de confort au volant ou lorsque plusieurs postes de pilotage sont nécessaires.

Comment fonctionne une direction mécanique par câble ?

Une direction mécanique fonctionne avec un câble. Le volant actionne un boîtier, qui pousse ou tire le câble. Ce câble agit ensuite sur le moteur ou sur le système de barre.

C’est une solution simple, économique et souvent suffisante sur de petites puissances. En revanche, elle peut devenir plus dure ou moins confortable avec des moteurs plus puissants.

Comment fonctionne une direction électrique ou électrohydraulique ?

Une direction électrique ou électrohydraulique utilise une assistance électrique, une pompe ou un moteur électrique pour aider le pilote.

Ces systèmes sont souvent associés aux grosses motorisations, aux bateaux modernes, aux joysticks, aux pilotes automatiques ou aux installations de pilotage avancées.

Quelle différence entre direction hydraulique, mécanique et électrique ?

La direction mécanique est simple et économique. La direction hydraulique apporte davantage de confort et supporte mieux les efforts importants. La direction électrique ou électrohydraulique ajoute une assistance plus moderne.

Le choix dépend aussi du type de propulsion installé à bord. Pour mieux comprendre ces configurations, vous pouvez consulter notre article sur le choix entre un moteur inboard et hors-bord.

Quel lien avec la barre franche ou la barre à roue ?

La barre franche agit directement sur le safran ou sur le moteur dans certains montages simples. La barre à roue, elle, utilise un mécanisme intermédiaire : câble, circuit hydraulique ou assistance.

Pour mieux situer ces éléments à bord, vous pouvez aussi lire notre guide sur l’anatomie d’un bateau.

Une direction hydraulique bateau est-elle adaptée à un hors-bord ?

Oui, la direction hydraulique est très courante sur les moteurs hors-bord, surtout lorsque la puissance augmente. Sur un hors-bord, le moteur est monté de manière à pouvoir pivoter à gauche ou à droite. Le vérin agit donc sur un bras de direction fixé au moteur, ce qui permet d’orienter l’ensemble.

Pourquoi la puissance moteur influence le choix de la direction ?

Plus un moteur est puissant, plus les efforts transmis à la direction peuvent devenir importants. Une direction mécanique peut alors devenir dure, surtout à certaines vitesses ou avec certains réglages.

Les recherches comme direction hydraulique bateau 100CV, direction hydraulique bateau 115CV ou direction hydraulique bateau 150CV montrent bien que la puissance moteur fait partie des critères de choix. Pour aller plus loin sur la motorisation, vous pouvez consulter notre guide sur le fonctionnement d’un moteur de bateau essence.

Quel rôle joue le couple de l’hélice ?

L’hélice n’est pas une pièce du système de direction hydraulique, mais sa rotation peut créer des efforts ressentis dans la direction. Ces efforts varient selon la puissance, la vitesse, le sens de rotation et la configuration du bateau.

Sur certains montages bi-moteurs en contre-rotation, ces effets peuvent être partiellement équilibrés.

Le moteur hors-bord pivote-t-il avec l’hélice ?

Sur un hors-bord, la direction fait pivoter l’ensemble orientable du moteur. L’hélice ne change pas sa manière de fonctionner : elle continue de tourner normalement.

Ce qui change, c’est l’orientation du moteur, donc l’axe dans lequel la poussée est dirigée. Pour mieux comprendre ce point, vous pouvez lire notre article sur le fonctionnement d’une hélice de bateau.

Une direction hydraulique bateau convient-elle aussi à un inboard ?

Oui, une direction hydraulique peut aussi être utilisée sur un bateau inboard. Dans ce cas, le moteur ne pivote pas comme un hors-bord. Il reste fixe à l’intérieur du bateau. La direction agit alors généralement sur la barre ou sur le safran.

Comment la direction agit-elle sur un safran ?

Sur un inboard, le vérin hydraulique déplace une pièce reliée au safran. Le safran pivote ensuite pour dévier le flux d’eau et orienter le bateau.

Sur de nombreuses unités inboard, notamment les bateaux plus lourds ou destinés à la croisière, la motorisation diesel est fréquente. Vous pouvez compléter avec notre article sur le fonctionnement d’un moteur diesel marin.

Quels critères comptent sur un bateau inboard ?

Sur un inboard, le dimensionnement dépend notamment de la surface du safran, de sa compensation, de la vitesse du bateau, du poids de l’unité et du type de navigation.

Le vérin doit être adapté à l’effort nécessaire pour orienter correctement le safran.

Pourquoi la différence hors-bord / inboard est-elle importante ?

Sur un hors-bord, la direction oriente le moteur. Sur un inboard, elle agit plutôt sur le safran. Le résultat est le même pour le pilote, mais le mécanisme final n’agit pas sur la même pièce.

Cette différence explique pourquoi il faut choisir des pièces adaptées à la configuration du bateau.

Quels sont les avantages d’une direction hydraulique bateau ?

La direction hydraulique est appréciée parce qu’elle apporte du confort, de la souplesse et une meilleure capacité à transmettre les efforts importants. Elle est particulièrement utile sur les bateaux puissants, lourds ou équipés de plusieurs postes de pilotage.

Pourquoi la direction hydraulique demande-t-elle moins d’effort ?

Le système hydraulique permet de transmettre l’effort grâce à l’huile sous pression. Le pilote n’a donc pas besoin de compenser directement tous les efforts mécaniques du moteur ou du safran.

Le volant devient plus agréable à manipuler, notamment lors des manœuvres ou avec des motorisations plus puissantes.

Pourquoi facilite-t-elle l’installation à bord ?

Les durites hydrauliques peuvent suivre des chemins plus souples qu’un câble mécanique. Cela facilite parfois l’installation dans les coques complexes, les bateaux avec console déportée ou les postes de pilotage éloignés.

Il faut toutefois respecter les rayons de courbure, les longueurs et les recommandations du fabricant.

Pourquoi permet-elle plusieurs postes de pilotage ?

Une direction hydraulique peut être adaptée à plusieurs postes de pilotage, par exemple sur une vedette avec flybridge, un poste intérieur/extérieur ou un catamaran.

Le principe reste le même : chaque poste doit permettre de mettre l’huile en mouvement dans le circuit.

Quelles sont les limites d’une direction hydraulique bateau ?

La direction hydraulique est confortable, mais elle demande un montage soigné et un entretien régulier. Comme tout circuit hydraulique, elle dépend de l’étanchéité, de la qualité de l’huile, de l’état des durites et de l’absence d’air dans le circuit.

Pourquoi coûte-t-elle plus cher qu’une direction mécanique ?

Une direction hydraulique comporte davantage de composants : pompe, vérin, durites, raccords, huile, parfois kit complet ou assistance. Son coût est donc généralement plus élevé qu’une direction mécanique par câble.

En contrepartie, elle apporte plus de confort et supporte mieux les efforts importants.

Pourquoi la purge et l’entretien sont-ils importants ?

Si de l’air reste dans le circuit, la direction peut devenir molle, imprécise ou donner une impression de retard. Une bonne purge permet de retrouver un fonctionnement plus net.

Il faut aussi surveiller les fuites, le niveau d’huile, les raccords et l’état des flexibles.

Pourquoi la sensation de barre peut-elle être différente ?

Sur certains bateaux, notamment les voiliers, la direction hydraulique peut offrir moins de retour de sensation qu’un système mécanique direct.

Ce n’est pas forcément un défaut, mais il faut le prendre en compte selon le type de navigation recherché.

Pourquoi une direction hydraulique bateau devient-elle dure ?

Une direction hydraulique bateau dure peut avoir plusieurs causes. Le problème peut venir du niveau d’huile, de la présence d’air dans le circuit, d’un vérin en mauvais état, d’une durite abîmée ou d’une articulation grippée.

Le niveau d’huile est-il insuffisant ?

Un manque d’huile peut empêcher le circuit de fonctionner correctement. La pompe peut alors avoir du mal à envoyer la pression nécessaire jusqu’au vérin.

Un contrôle du niveau d’huile est donc l’un des premiers réflexes à avoir en cas de direction anormalement dure.

Peut-il y avoir de l’air dans le circuit ?

Oui. L’air se comprime, contrairement à l’huile. Si des bulles sont présentes, une partie de l’effort au volant sert à comprimer l’air au lieu de déplacer correctement le piston.

Le résultat peut être une direction imprécise, molle, dure par moments ou irrégulière.

Le vérin ou les articulations peuvent-ils être grippés ?

Oui. Un vérin encrassé, une tige abîmée, un axe sec ou une articulation grippée peuvent créer des points durs.

Il faut inspecter le vérin, les axes, les fixations, le bras de direction et toutes les pièces mécaniques liées au mouvement.

Pourquoi une direction hydraulique bateau tourne-t-elle dans le vide ?

Une direction hydraulique bateau qui tourne dans le vide indique souvent que la pression ne se transmet plus correctement. Le volant peut tourner sans que le moteur ou le safran réponde normalement. Ce symptôme doit être pris au sérieux, car il concerne directement la capacité à diriger le bateau.

Une purge mal faite peut-elle provoquer ce problème ?

Oui. Si de l’air reste dans le circuit, le volant peut donner une impression de vide ou de retard dans la réponse.

La purge sert précisément à chasser ces bulles pour que l’huile transmette correctement la pression jusqu’au vérin.

Une fuite peut-elle désamorcer le circuit ?

Oui. Une fuite d’huile peut empêcher la pression de se transmettre correctement. Le vérin reçoit alors moins de pression, voire plus assez pour déplacer le piston.

Il faut rechercher les traces d’huile autour de la pompe, des raccords, des flexibles et du vérin.

Quand faut-il contrôler les raccords et les durites ?

Il faut les contrôler dès qu’une direction devient imprécise, dure, molle ou qu’elle présente un temps mort au volant.

Les raccords coniques, les flexibles haute pression et les zones de connexion doivent rester propres, serrés et sans fuite visible.

Comment purger une direction hydraulique bateau ?

La purge direction hydraulique bateau consiste à retirer l’air présent dans le circuit. C’est une opération importante après un montage, un remplacement de pièce, une fuite ou une intervention sur le circuit hydraulique.

Pourquoi faut-il chasser les bulles d’air ?

L’air se comprime, contrairement à l’huile. Si des bulles restent dans le circuit, la pression transmise au vérin devient moins efficace.

La direction peut alors devenir molle, imprécise ou donner l’impression que le volant tourne dans le vide.

Où se fait le remplissage du circuit ?

Le remplissage se fait généralement au niveau de la pompe, donc près du volant ou de la barre à roue.

L’huile circule ensuite dans les durites jusqu’au vérin, où l’air doit être évacué selon la procédure prévue par le fabricant.

Quand faut-il faire appel à un professionnel ?

Il est préférable de faire contrôler le système si le circuit fuit, si la direction répond mal, si le moteur est puissant ou si le montage est complexe.

Une direction mal purgée ou mal montée peut compromettre la sécurité du pilotage.

Comment entretenir une direction hydraulique bateau ?

L’entretien d’une direction hydraulique consiste surtout à surveiller l’état du circuit : niveau d’huile, fuites, flexibles, raccords, vérin, tige et articulations. Ces contrôles sont particulièrement importants avant la saison, avant une longue navigation ou après une période d’immobilisation.

Lors d’un contrôle général, il est aussi utile de vérifier les autres systèmes essentiels du bateau, comme le fonctionnement du circuit de refroidissement d’un bateau, le fonctionnement du circuit carburant sur un bateau ou encore l’état de la batterie. Notre guide sur l’entretien d’une batterie de bateau peut compléter ces vérifications.

Quels contrôles faire régulièrement ?

Contrôlez le niveau d’huile, les traces de fuite, l’état des durites, les raccords, le mouvement du vérin, la tige, le jeu au volant et l’état du bras de direction.

Une résistance anormale, un bruit, un jeu excessif ou une fuite visible doivent conduire à une inspection plus poussée.

Quand remplacer une pièce du système ?

Un flexible craquelé, un raccord qui fuit, un vérin grippé, une pompe fatiguée ou une huile contaminée peuvent justifier un remplacement.

Il vaut mieux intervenir avant qu’un symptôme léger ne devienne un vrai problème de direction en navigation.

Quelles pièces choisir pour une direction hydraulique bateau ?

Le choix dépend du type de bateau, de la puissance moteur, du montage hors-bord ou inboard, de la longueur des durites et des recommandations du fabricant.

Pour un ensemble complet, vous pouvez consulter un kit de direction hydraulique hors-bord adapté aux fortes puissances.

Pièces utiles pour une direction hydraulique bateau :

Tableau récapitulatif : comprendre la direction hydraulique bateau

Élément Rôle À surveiller
Volant / barre à roue Donne l’ordre de direction et actionne la pompe. Jeu, résistance, sensation anormale.
Pompe hydraulique Envoie l’huile dans la bonne durite selon le sens du volant. Niveau d’huile, fuite, usure.
Durites hydrauliques Transportent l’huile sous pression entre la pompe et le vérin. Usure, craquelures, raccords, fuites.
Vérin Transforme la pression de l’huile en mouvement mécanique. Fuite, grippage, tige abîmée.
Piston Est poussé par l’huile d’un côté ou de l’autre. Réponse du vérin, mouvement irrégulier.
Tige Pousse ou tire le bras de direction. Jeu, corrosion, fixation.
Bras de direction Fait pivoter le moteur ou agit sur le système de barre. Articulations, axes, serrage.
Huile hydraulique Transmet l’effort dans le circuit. Qualité, niveau, contamination.
Purge Permet de chasser l’air du circuit. Bulles d’air, direction molle ou imprécise.

FAQ sur la direction hydraulique bateau

Quelle huile utiliser pour une direction hydraulique bateau ?

Il faut utiliser une huile hydraulique compatible avec le système de direction installé à bord. Le plus sûr est de suivre la recommandation du fabricant de la pompe ou du vérin. Une huile inadaptée peut nuire à la fluidité du circuit ou abîmer certains joints.

Peut-on installer soi-même une direction hydraulique bateau ?

C’est possible si l’on possède les compétences nécessaires, les bons raccords, les bonnes longueurs de flexibles et la procédure de purge adaptée. En cas de doute, notamment sur un moteur puissant, il est préférable de faire appel à un professionnel.

Une direction hydraulique est-elle obligatoire sur un moteur puissant ?

Elle n’est pas toujours strictement obligatoire, mais elle devient souvent fortement recommandée lorsque la puissance augmente ou lorsque la direction mécanique devient trop dure. Le choix dépend de la puissance, du type de bateau, de l’usage et des préconisations du fabricant.

Combien de tours de volant faut-il sur une direction hydraulique ?

Le nombre de tours dépend du volume de la pompe et du volume du vérin. Une pompe qui déplace davantage d’huile à chaque tour permet généralement de réduire le nombre de tours nécessaires entre les deux butées.

Peut-on brancher un pilote automatique sur une direction hydraulique ?

Oui, certains pilotes automatiques peuvent être raccordés à une direction hydraulique avec une pompe adaptée au circuit. Le montage doit être compatible avec le bateau, le vérin et le système de barre.

Quelle est la durée de vie d’une direction hydraulique bateau ?

Elle dépend de la qualité du matériel, de l’environnement marin, de l’entretien, de l’état des flexibles et de la fréquence d’utilisation. Un contrôle régulier des fuites, de l’huile, du vérin et des raccords permet de prolonger sa durée de vie.

Quels autres équipements vérifier avant une sortie en mer ?

La direction fait partie des éléments essentiels à contrôler avant une sortie, mais il faut aussi vérifier les équipements de sécurité et de communication. Vous pouvez consulter nos guides sur les équipements de sécurité à avoir sur son bateau et sur le fonctionnement d’une radio VHF marine.
