À quoi sert un contrôleur de batteries à bord ?

Un contrôleur de batteries sert à connaître plus précisément l’état énergétique d’un parc batterie qu’avec un simple voltmètre. Il mesure la tension, le courant de charge ou de décharge, les ampères-heures consommés, l’état de charge estimé et, selon les modèles, l’autonomie restante.

Sur un bateau, cette information est particulièrement utile pour le parc de service. Elle permet de suivre l’énergie utilisée par le réfrigérateur, l’éclairage, l’électronique, le guindeau ou les appareils de confort, puis d’adapter la recharge par alternateur, chargeur de quai, panneau solaire ou groupe auxiliaire. Pour replacer ce montage dans l’ensemble du bord, vous pouvez aussi consulter notre guide sur le fonctionnement de l’électricité sur un bateau.

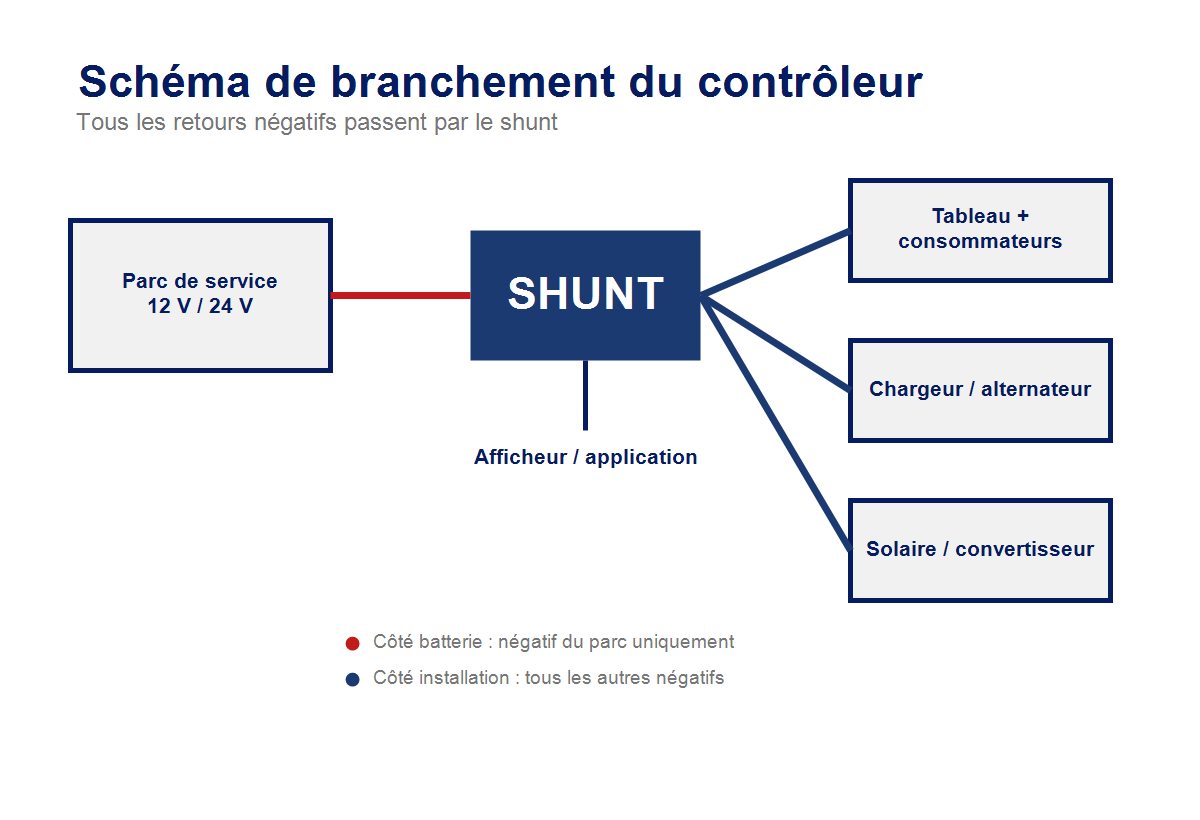

Quel est le principe de branchement d’un contrôleur de batteries ?

Le principe est simple : le shunt doit être placé sur le négatif du parc batterie à surveiller, entre la borne négative batterie et le reste de l’installation. Le côté “batterie” du shunt reçoit uniquement le négatif du parc surveillé. Le côté “installation” ou “load” reçoit tous les autres négatifs : tableau électrique, chargeur, alternateur, régulateur solaire, convertisseur, masses et consommateurs.

Ce montage force tout le courant entrant ou sortant du parc à traverser le shunt. Si un câble négatif reste directement branché sur la borne batterie en contournant le shunt, le contrôleur ne le verra pas et l’état de charge deviendra faux.

Quel matériel prévoir avant de connecter un contrôleur de batteries ?

Avant de commencer, identifiez le type de contrôleur, l’intensité maximale du shunt, la capacité du parc et le cheminement des câbles. Un contrôleur sous-dimensionné ou un câble trop faible peut créer une chute de tension, un échauffement ou une mesure instable. Selon l’installation, un indicateur de charge ou voltmètre bateau peut compléter la lecture du parc.

• Un contrôleur de batterie compatible avec la tension du bord : 12 V, 24 V ou autre selon installation.
• Un shunt adapté à l’intensité maximale du parc et des équipements raccordés.
• Des câbles de section cohérente avec le courant de charge et de décharge.
• Des cosses serties proprement, protégées contre l’oxydation et les vibrations, avec les bons accessoires de batterie bateau.
• Une protection adaptée sur les petits fils d’alimentation et de mesure, selon la notice du fabricant.
• Un emplacement ventilé, accessible et protégé des projections d’eau.

Si vous intervenez sur une installation existante, prenez une photo ou réalisez un schéma avant démontage. Cela évite de mélanger le négatif moteur, le négatif service et les retours de charge.

Comment connecter un contrôleur de batteries étape par étape ?

La connexion doit se faire méthodiquement, installation hors tension, en respectant la notice du modèle choisi. Les étapes ci-dessous décrivent le cas courant d’un contrôleur avec shunt externe ou intégré, utilisé pour surveiller un parc de service.

1. Couper les sources d’énergie

Coupez le coupe-batterie, débranchez le chargeur de quai, désactivez le solaire si possible et assurez-vous qu’aucun gros consommateur ne fonctionne. L’objectif est de travailler sans courant de charge ou de décharge. Un coupe-circuit bateau en bon état reste indispensable pour isoler proprement l’installation.

2. Placer le shunt près du parc batterie

Installez le shunt au plus près du parc surveillé, dans un endroit sec, ventilé et accessible. Le câble entre la borne négative batterie et le shunt doit rester court, bien dimensionné et correctement serti.

3. Raccorder le côté batterie du shunt

Reliez la borne négative du parc de service au côté “battery” du shunt. Ce côté ne doit recevoir que le négatif du parc surveillé, afin que la mesure reste cohérente.

4. Raccorder le côté installation du shunt

Déplacez tous les autres câbles négatifs vers le côté “load” ou “system” du shunt : consommateurs, tableau, chargeur, alternateur via le négatif moteur si nécessaire, régulateur de charge, convertisseur et masses de bord. C’est le point le plus important du montage.

5. Brancher les fils de mesure et l’afficheur

Raccordez les fils de mesure, d’alimentation et l’éventuel afficheur selon la notice. Certains modèles utilisent un câble de communication entre le shunt et l’écran, d’autres fonctionnent avec une application mobile ou une interface réseau.

6. Remettre sous tension et contrôler le sens du courant

Une fois le montage vérifié, remettez l’installation sous tension. En décharge, le courant doit généralement apparaître en négatif. En charge, il doit apparaître en positif. Si le signe est inversé, le shunt ou ses câbles de mesure sont probablement raccordés à l’envers.

Comment brancher un contrôleur avec batterie moteur et parc de service ?

Sur de nombreux bateaux, le contrôleur surveille le parc de service et se contente parfois de lire la tension de la batterie moteur via une entrée auxiliaire. Il ne faut pas confondre cette mesure de tension avec une mesure complète de capacité : le shunt ne calcule correctement que le parc dont tous les courants passent par lui.

Si votre contrôleur dispose d’une entrée auxiliaire, elle peut être configurée selon le modèle pour surveiller une deuxième batterie, une température ou un point médian de parc. Le paramétrage dépend donc de la notice et de la chimie de batterie utilisée.

Pour un bateau avec alternateur, chargeur de quai et solaire, vérifiez que chaque source de recharge du parc de service revient bien côté installation du shunt. C’est ce qui permet au contrôleur de comptabiliser la recharge aussi bien que la consommation. Si plusieurs batteries doivent être rechargées depuis une même source, contrôlez aussi le rôle du répartiteur de charge dans l’installation.

Quels réglages effectuer après le branchement du contrôleur de batteries ?

Le branchement ne suffit pas : le contrôleur doit être configuré pour correspondre au parc installé. Sans ce paramétrage, l’affichage peut être alimenté et lisible, mais l’état de charge ou l’autonomie restante seront peu fiables.

• Renseignez la capacité totale du parc surveillé, en Ah.
• Vérifiez la tension nominale et la tension de pleine charge.
• Adaptez les paramètres à la technologie de batterie : plomb ouvert, AGM, gel, lithium LiFePO4.
• Configurez l’entrée auxiliaire si elle sert à lire la batterie moteur, la température ou un point médian.
• Synchronisez l’état de charge après une charge complète réelle.
• Paramétrez les alarmes utiles : tension basse, seuil d’état de charge, température ou relais selon équipement.

Pour les batteries lithium, ne reprenez pas automatiquement les réglages plomb. Les seuils de charge, la profondeur de décharge et les paramètres de calcul peuvent être différents. Pour prolonger la durée de vie du parc, les bonnes pratiques d’entretien d’une batterie de bateau restent complémentaires au contrôle électronique.

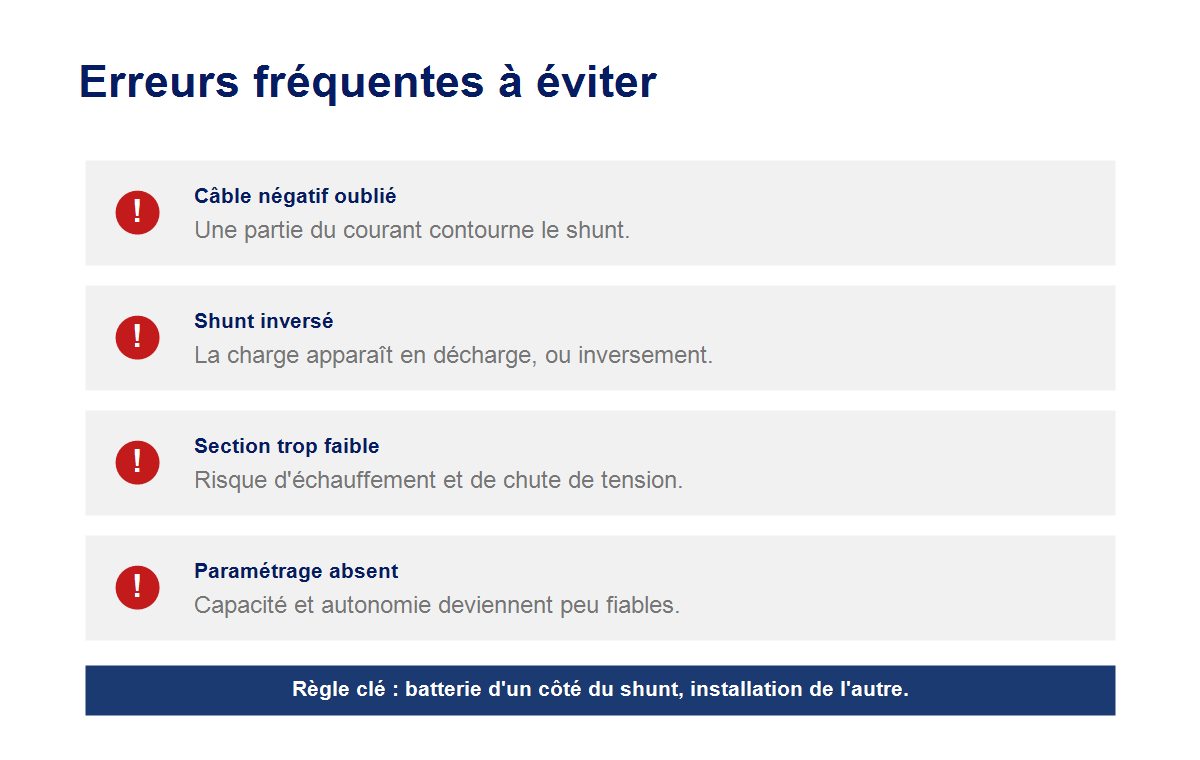

Quelles erreurs éviter lors du branchement d’un contrôleur de batteries ?

Les erreurs les plus fréquentes viennent rarement de l’afficheur. Elles viennent plutôt d’un câble négatif oublié, d’un shunt contourné ou d’une inversion du sens de mesure. Sur un bateau, ces erreurs sont d’autant plus probables que plusieurs sources de charge cohabitent.

Comment vérifier que le contrôleur fonctionne après installation ?

Après installation, faites un test simple : allumez un consommateur connu, puis vérifiez que le courant affiché part dans le bon sens. Lancez ensuite une source de charge et vérifiez que l’intensité devient positive ou que le bilan énergétique remonte selon le comportement du modèle.

Contrôlez aussi que l’état de charge évolue progressivement, que la tension affichée reste cohérente avec un multimètre et qu’aucune alarme anormale n’apparaît. Après une charge complète, synchronisez le contrôleur si la notice le demande.
