Supports moteur pour bateaux - Page 2

Diamètre supérieur: 64mm

Diamètre inferieur : 53mm

Hauteur : 39mm

filetage male : 12.52mm

filetage femelle : 8.28mm

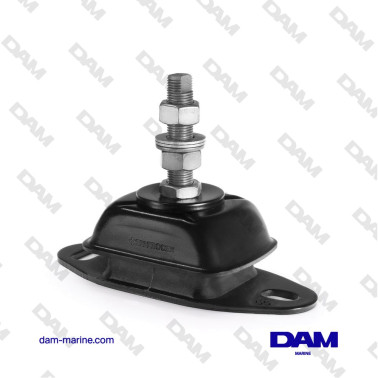

Support moteur arrière OEM pour moteurs yanmar série :

- 1GM

- 1GM10.

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 140mm

Largueur : 75mm

Hauteur totale : 50mm

Dureté : 65

Filetage : M16

Support à utiliser en complément du kit fixation SP181609.

Support moteur yanmar de type Barry.

Support moteur arrière pour moteurs Yanmar disposant d'une embase saildrive de types SD40 - SD50.

Applications moteurs : 4JH3E, 4JH3TE, 4JH4E, 4JH4AE et 4JH4TE

Remarque sur le caoutchouc : 430

Charge maximale : 150kg

Kit de fixation complet incluant rondelles , écrou et tige fileté pour support moteur série SP171609

Filetage types M16-1.5 X M20-1.5, longueur 150mm.

Kit étant à utiliser en combinaison des supports moteurs série SP171609 disposant d'un diamètre M16-1.5 coté inférieur (cale) et M20-1.5 cote supérieur (haut moteur).

Kit axe ne convenant pas pour les supports de type 22323 ( en pas fin ).

Support moteur aux dimensions suivantes :

Diamètre corps : 64 et 54mm

Hauteur corps : 40mm

Hauteur totale : 97mm

Tige de filetée diamètre : 12.8mm

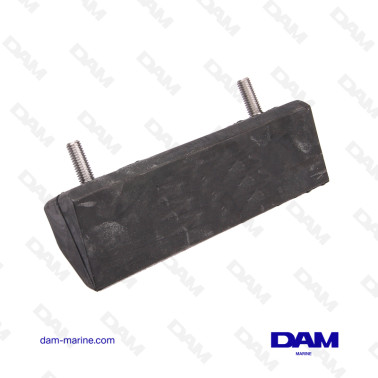

Silent bloc d'embase Volvo disposant d'un entraxe de 125MM pour applications suivantes :

280B

290A, 290DP

DP-A, DP-A1, DP-A2

DP-B, DP-B1

DP-C, DP-C1, DP-C1

DP-D, DP-D1 1.68, DP-D1, DP-D1

SP-A, SP-A1, SP-A2

SP-C, SP-C1

Kit de fixation complet incluant rondelles , écrou et tige fileté pour support moteur série SP6043 M20.

Les kits de montages HD permettent un alignement plus fin que les kits de fixations standard.

De part leurs conceptions les kits HD offrent la capacité de ligner 5 à 10 mm en fonction du filetage. ( 10mm pour M20).

La zone d'appui de l'écrou inférieur offrant une plus grande surface , l'ajustement devient plus facile , précis et viable dans le temps. Une mise en contraire de 48 heures est nécessaire avant de verrouiller l'ensemble du groupe.

Ces kits répondent aux besoins des moteurs récents à hauts régimes.

Cale d'épaisseur pour support moteur série SP171609 permettant de réhausser de 4mm l'alignement de façon durable.

Les normes DNV attestent que le seul moyen de niveler proprement des supports moteurs et l'utilisation de cale au de là de 4mm.

Entraxes : 145mm

Largeur : 75mm

Cale d'épaisseur pour support moteur série SP136003 permettant de réhausser de 4mm l'alignement de façon durable.

Les normes DNV attestent que le seul moyen de niveler proprement des supports moteurs et l'utilisation de cale au de là de 4mm.

Entraxes : 100mm

Largeur : 60mm

Support moteur arrière complet disposant d'un inverseurs PCM de types :

- Velvet drive 1:1 et 1.52:1

- PCM 1:1

- PCM Ford et GM

Silent bloc pour moteur Volvo Penta de séries 40 - 41 -42 notamment.

Caractéristiques :

- Hauteur total : 55mm

- Diamètre : 75mm

- Entraxe : 105mm

- Filetage : M16 pas fin

Kit de montage sous la référence 22323-1 à utiliser uniquement pour cette série de supports moteurs.

Entraxe moins important que les supports de la série SP171609.

Dimensions :

- Hauteur : 41.5 et 77mm

- Diamètre bas : 74mm

- Entraxe : 101mm

- Axe : 12mm

SHORE 60

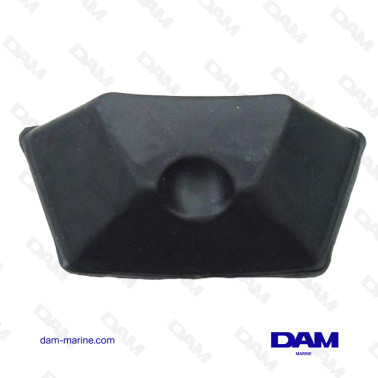

Silent bloc pour embase Volvo disposant d'un entraxe de 85MM.

Ecrou inclus.

Application embase Volvo Penta :

AQ270, AQ270T, AQ275A, AQ280

AQ280T, AQ280DP, AQ285A, SP-A/MT

SP-A

Support moteur arrière pour moteurs yanmar disposant d'une embase saildrive de types SD20 - SD25 ou SD30.

Applications moteurs : 3YM20, 3YM30, 3GM30 et 3HM35.

Remarque sur le caoutchouc / gravé : 230

Charge maximale : 150 kg

Support moteur PCM complet disposant d'un axe de diamètre 25mm et de longueur 64mm.

Matériel incluant le support R092011.

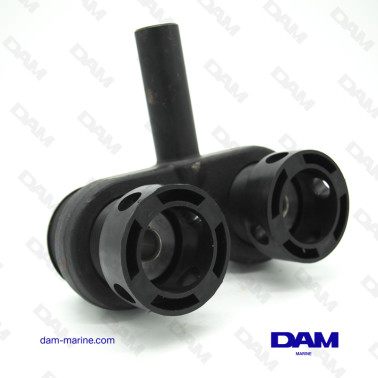

Support moteur double pour moteur Crusader disposant d'un axe de diamètre 25.5mm.

Les supports de diamètre 22mm étant supprimé de fabrication.

Support pour moteurs Volvo penta shore 50 disposant d'un repère vert :

D4-150A-G, D4-175I-G, D4-180I-B, D4-180I-C

D4-180I-D, D4-180I-E, D4-180I-F, D4-210A-A

D4-210A-B, D4-210I-A, D4-210I-B, D4-225A-C

D4-225A-D, D4-225A-E, D4-225A-F, D4-225I-B

D4-225I-C, D4-225I-D, D4-225I-E, D4-225I-F

D4-230A-G, D4-230I-G, D4-260A-A, D4-260A-B

D4-260A-C, D4-260A-D, D4-260A-E, D4-260A-F

D4-260D-B, D4-260D-C, D4-260D-D, D4-260D-E

D4-260D-F, D4-260I-A, D4-260I-B, D4-260I-C

D4-260I-D, D4-260I-E, D4-260I-F, D4-270A-G

D4-270I-G, D4-300A-A, D4-300A-C, D4-300A-D

D4-300A-E, D4-300A-F, D4-300A-G, D4-300D-A

D4-300D-C, D4-300D-D, D4-300D-E, D4-300D-F

D4-300I-A, D4-300I-C, D4-300I-D, D4-300I-E

D4-300I-F, D4-300I-G, D4-320A-G, D4-320I-G

D6-300A-G, D6-300D-G, D6-300I-G, D6-340A-G

D6-340D-G, D6-340I-G, D6-380A-G, D6-380D-G

D6-380I-G, D6-400A-G, D6-440A-G, D6-440D-G

D6-440I-G, D6-440I-WJ-G, D6-480D-G, D6-480I-G

D6-480I-WJ-G

Support pour moteur arrière Indmar complet pour inverseurs de types Velvet drive et Hurth-ZF direct.

Support moteur pour application universel mais notamment Volvo Penta disposant des caractéristiques suivantes :

Entraxe : 182mm

Largueur : 112mm

Hauteur totale : 68mm

Dureté : 65

Filetage : M20

Note : support à utiliser en complément du kit fixation SP18004-HD
