Pièces et vues éclatées moteur Yamaha e115aetl - 2009 - 2 temps
Cette page vous permet de consulter les vues éclatées du moteur Yamaha e115aetl - 2009 - 2 temps et d’identifier facilement les pièces compatibles avec votre moteur.
Yamaha est une marque reconnue dans l’univers des moteurs hors-bord. Elle propose des moteurs conçus pour répondre aux besoins des plaisanciers comme des professionnels, avec des gammes adaptées à l’entretien, à la réparation et à l’utilisation en milieu marin.
Sélectionnez une vue éclatée pour votre moteur Yamaha e115aetl - 2009 - 2 temps
Yamaha e115aetl - 2009
Le Yamaha e115aetl - 2009 est un moteur hors-bord 2 temps de 115 CV conçu autour d’un bloc V4 à 90°. Ses quatre cylindres totalisent une cylindrée de 1 730 cm³, avec un alésage de 90,0 mm et une course de 68,0 mm.
Ce modèle développe une puissance maximale de 84,6 kW à 5 000 tr/min et sa plage de fonctionnement à plein régime s’étend de 4 500 à 5 500 tr/min. Il associe une commande à distance, un démarrage électrique, un système d’allumage CDI ainsi qu’un dispositif de trim et de relevage assistés.

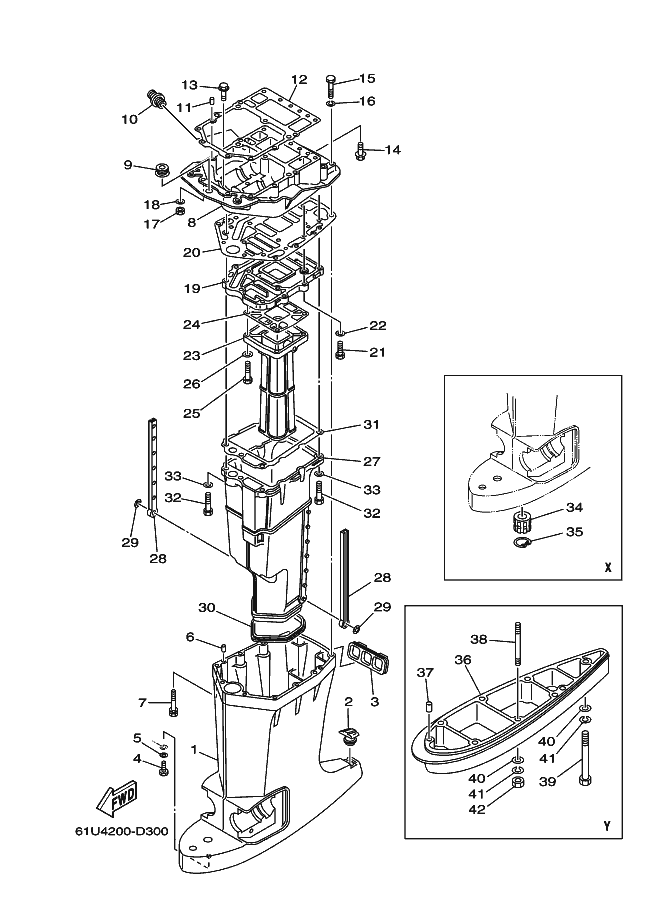

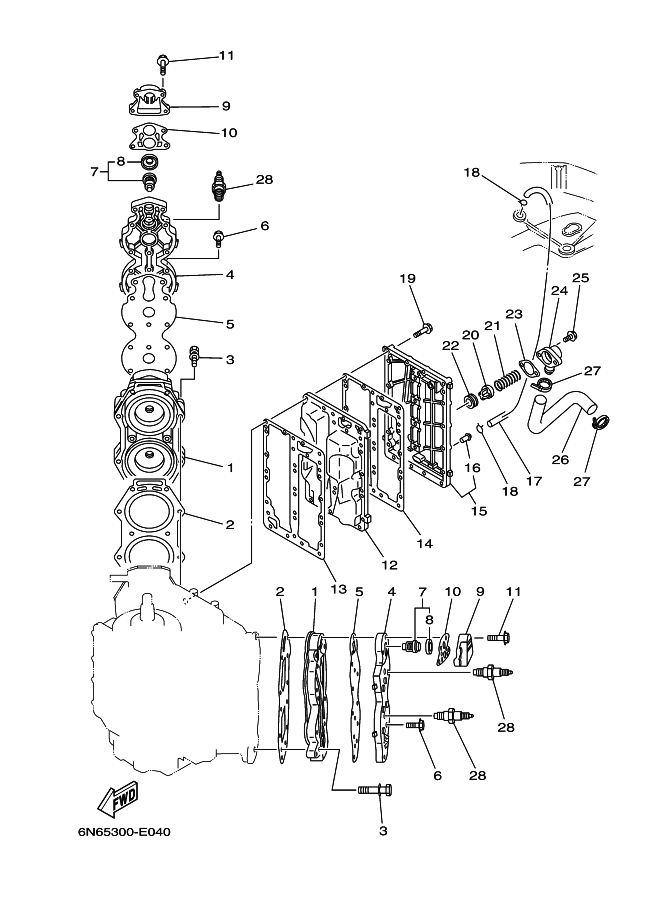

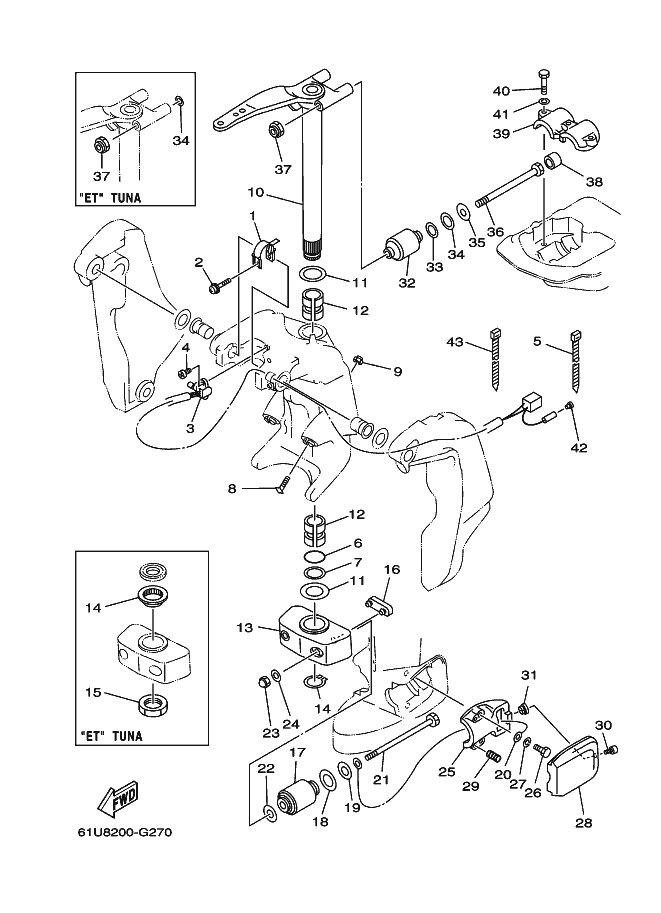

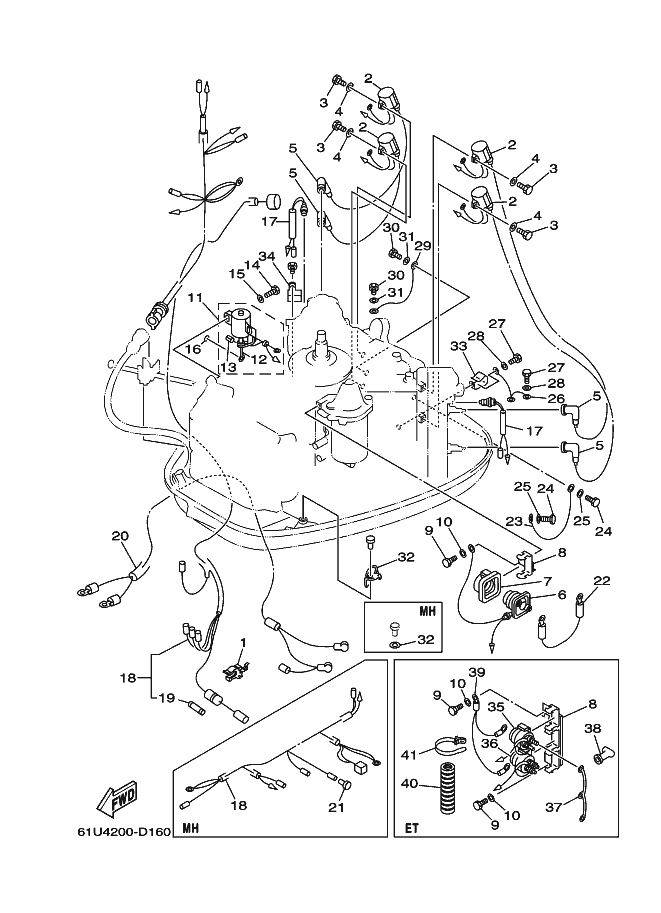

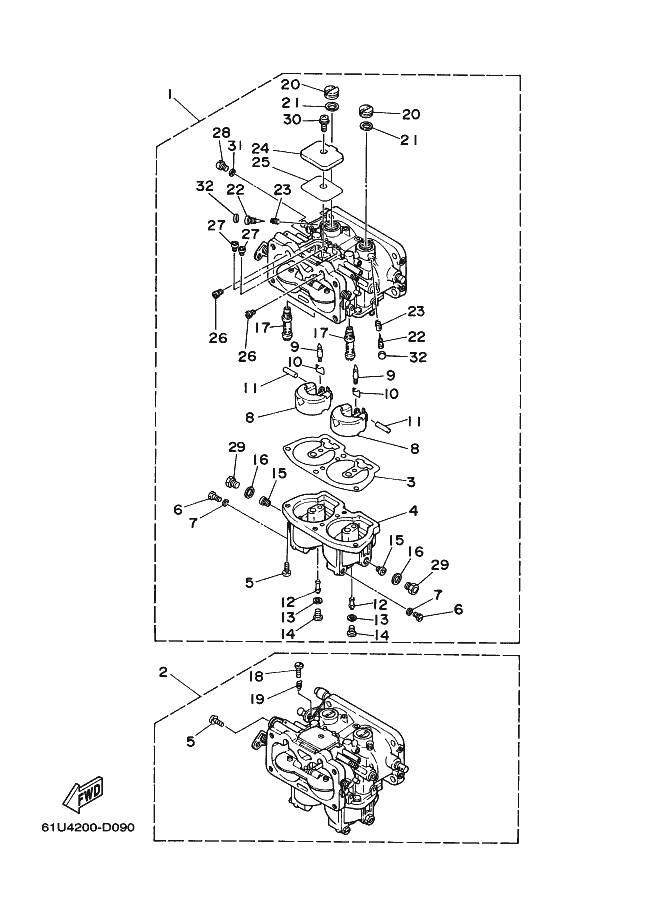

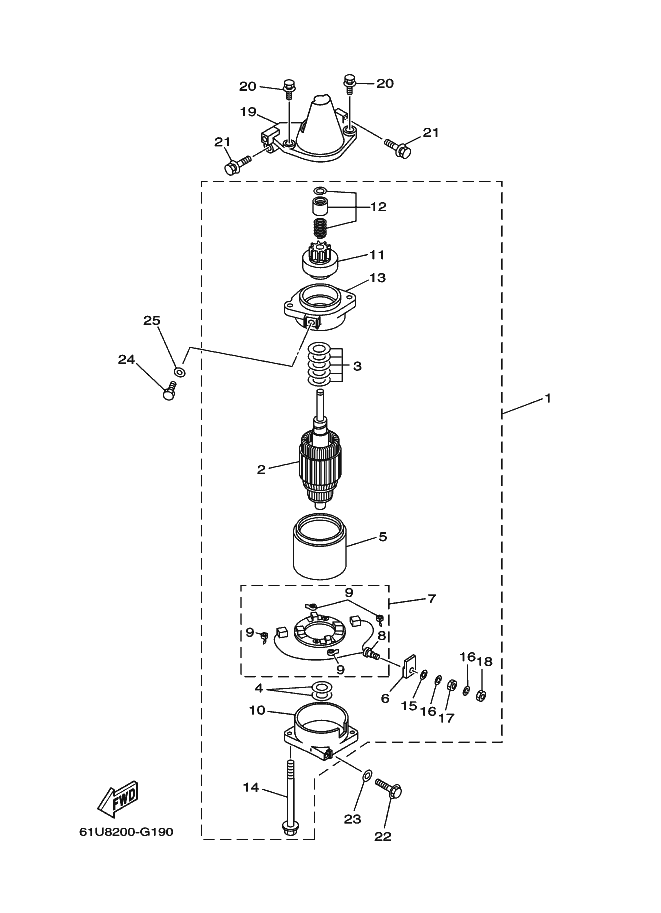

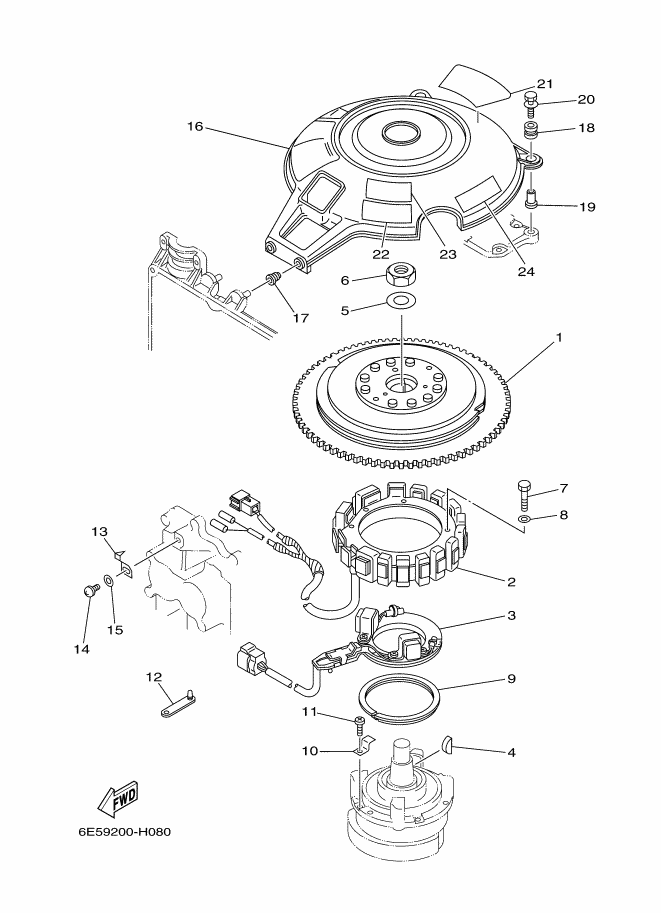

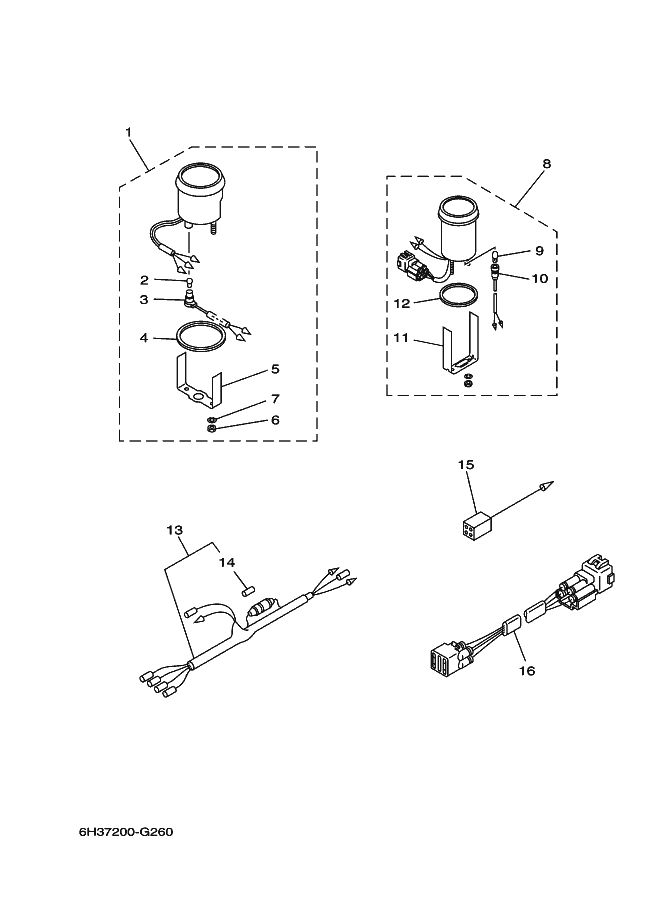

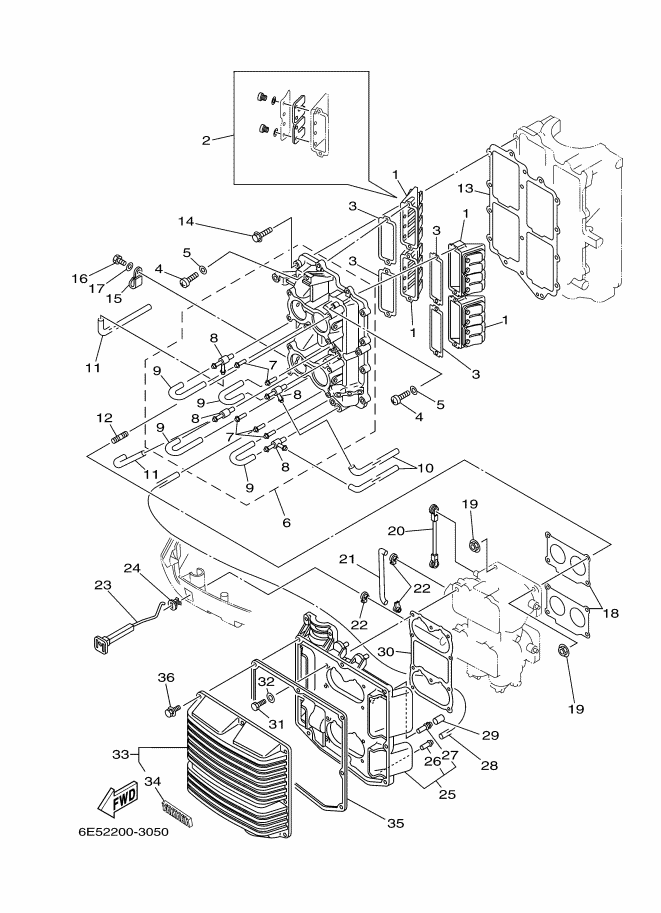

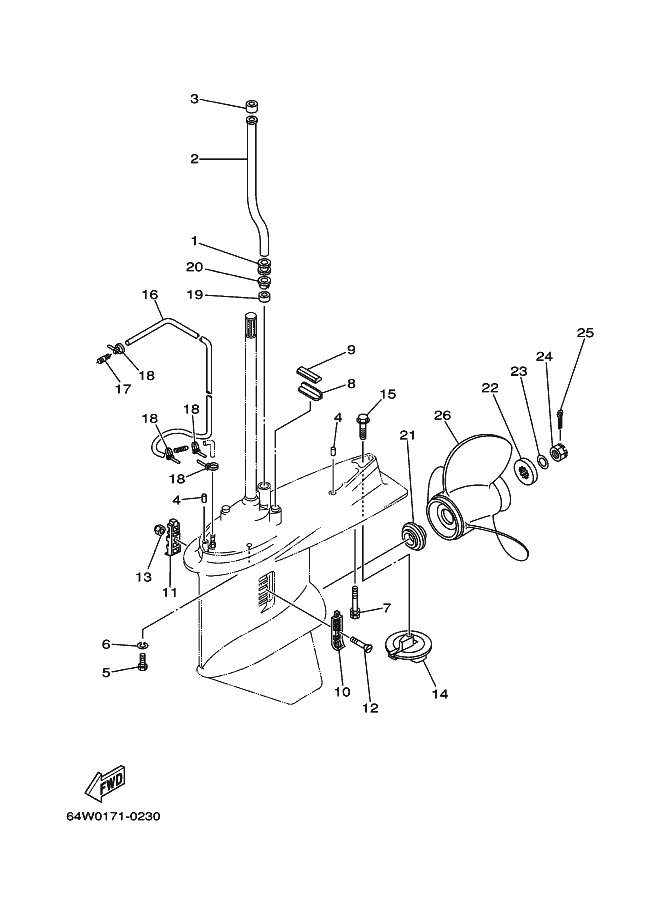

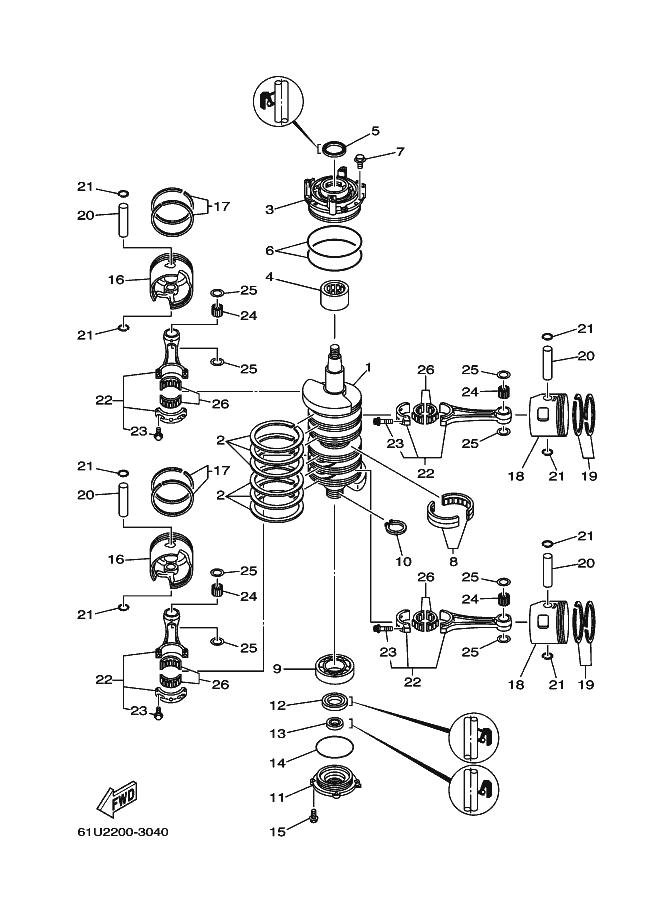

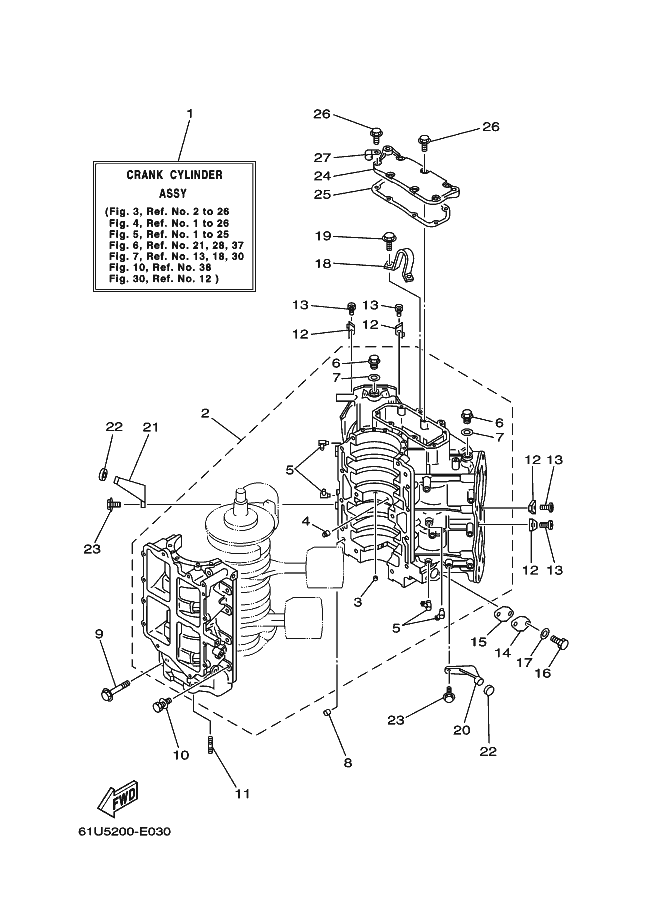

Les vues éclatées permettent d’étudier l’organisation des différents ensembles du moteur et de localiser une pièce avant son démontage. Elles facilitent l’identification des pièces compatibles, la vérification des références et la préparation des opérations d’entretien ou de réparation du Yamaha e115aetl - 2009.
Caractéristiques du moteur Yamaha e115aetl - 2009- Motorisation 2 temps de 115 CV avec une puissance maximale de 84,6 kW obtenue à 5 000 tr/min
- Architecture V4 à 90° comprenant quatre cylindres et une cylindrée totale de 1 730 cm³
- Plage de fonctionnement de 4 500 à 5 500 tr/min avec un régime de ralenti compris entre 700 et 800 tr/min
- Allumage électronique CDI associé à des bougies NGK BR8HS-10 réglées entre 0,9 et 1,0 mm
- Transmission avant, point mort et arrière avec un rapport de réduction de 2,00 et un trim/relevage assisté
Voir les vues éclatées Yamaha e115aetl - 2009
