Pièces et vues éclatées moteur Yamaha 40vmhol - 2016 - 2 temps
Cette page vous permet de consulter les vues éclatées du moteur Yamaha 40vmhol - 2016 - 2 temps et d’identifier facilement les pièces compatibles avec votre moteur.
Yamaha est une marque reconnue dans l’univers des moteurs hors-bord. Elle propose des moteurs conçus pour répondre aux besoins des plaisanciers comme des professionnels, avec des gammes adaptées à l’entretien, à la réparation et à l’utilisation en milieu marin.

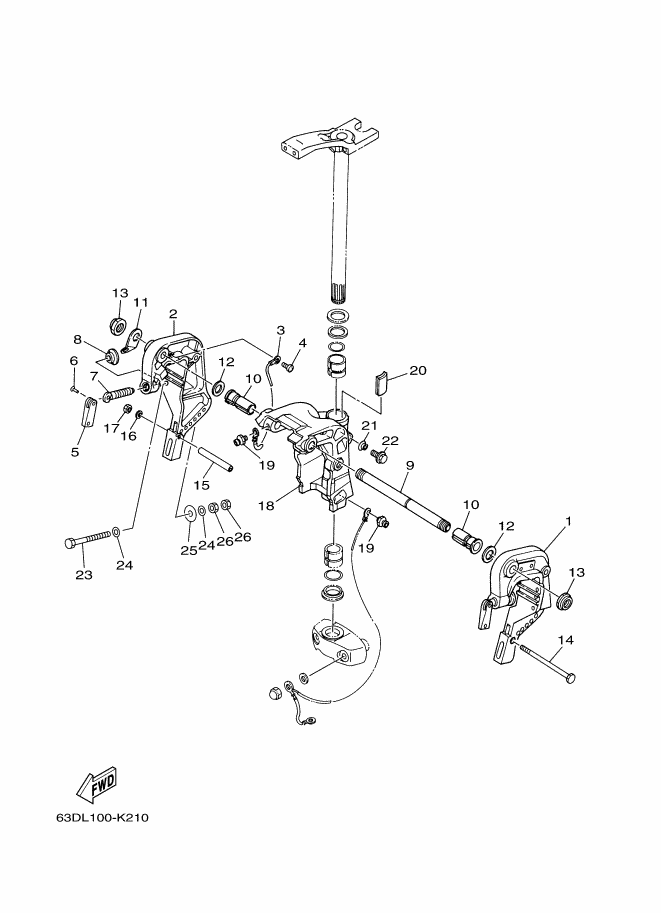

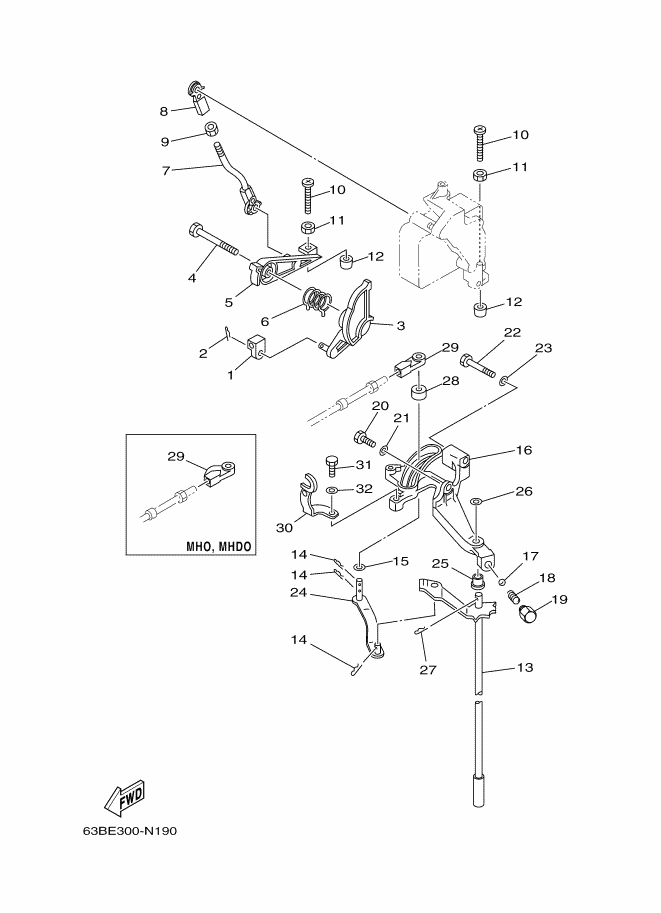

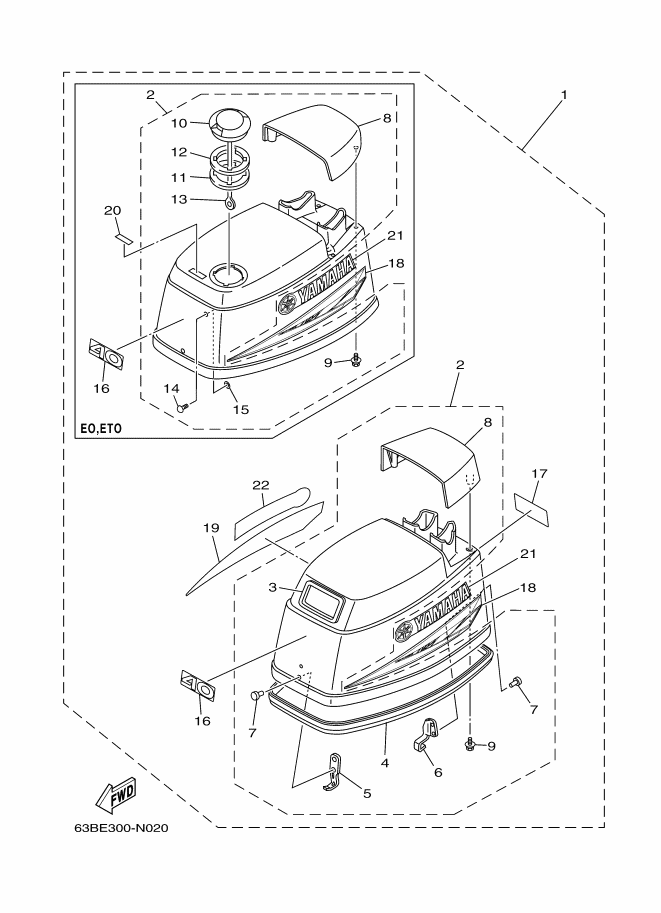

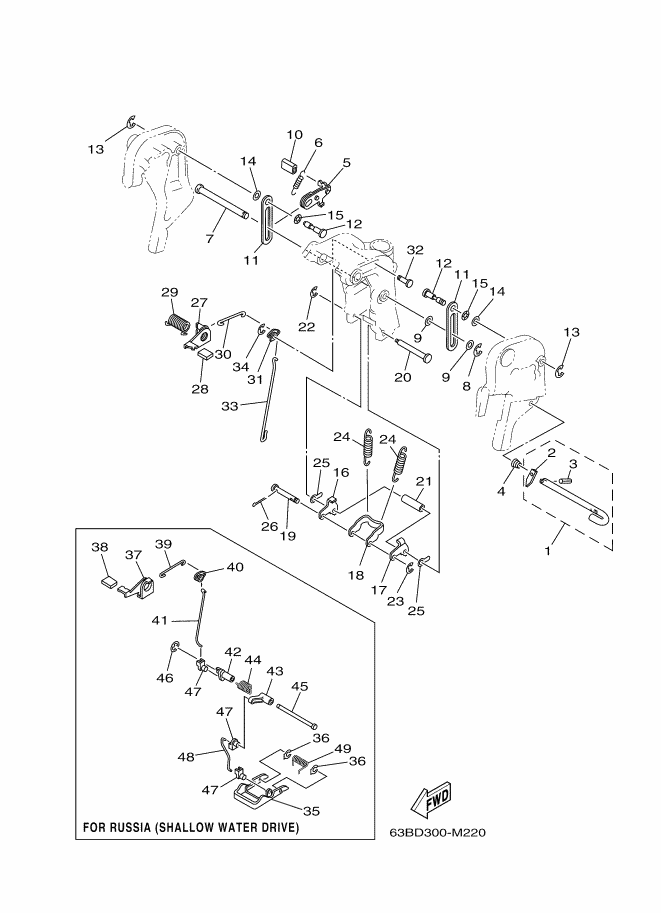

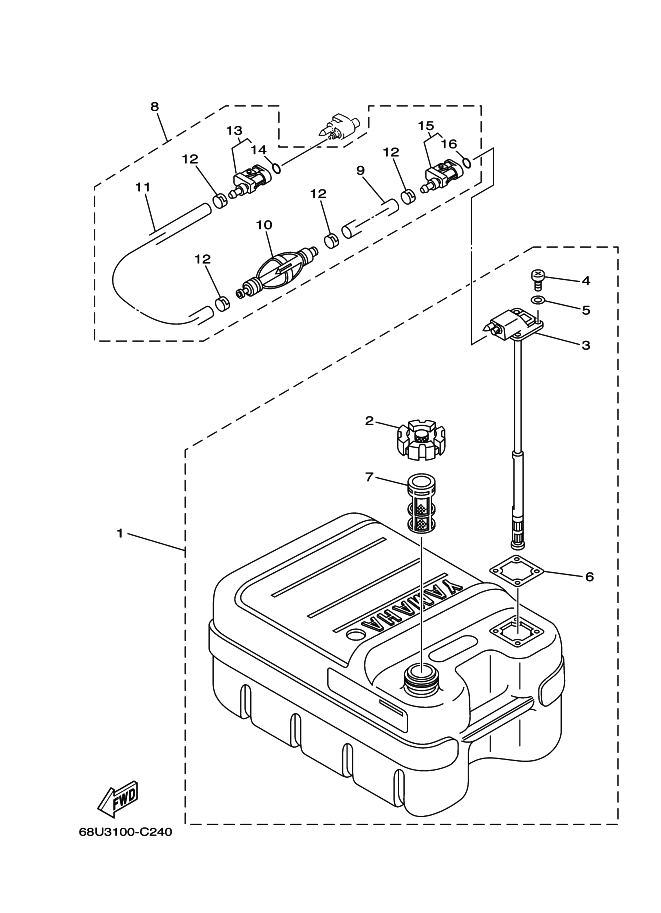

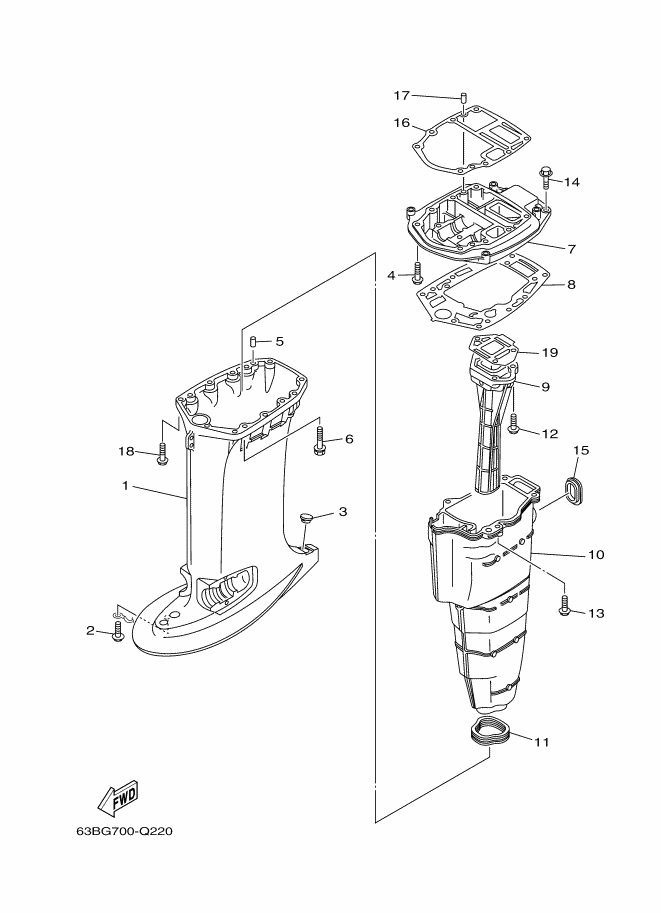

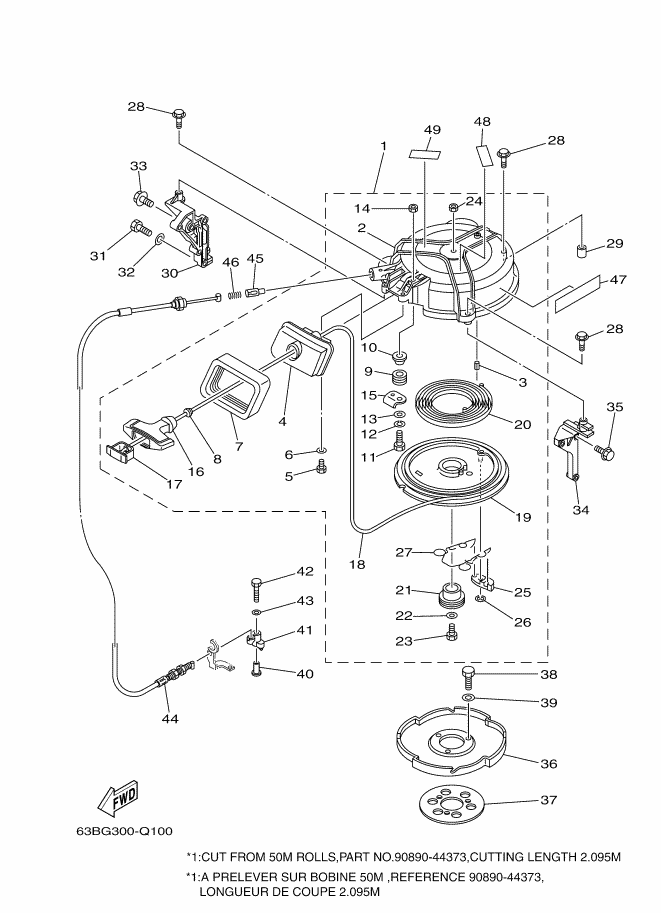

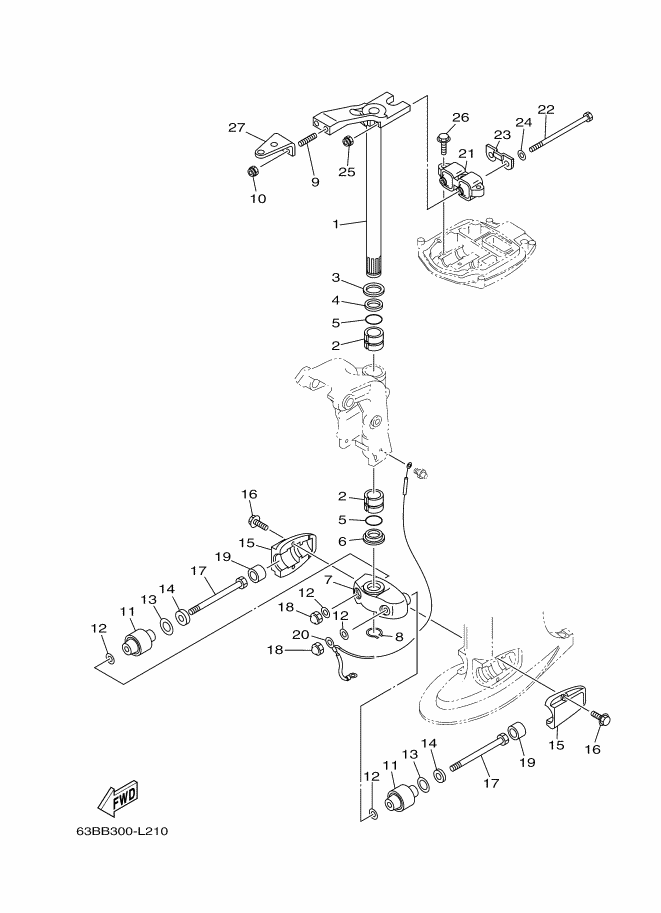

Sélectionnez une vue éclatée pour votre moteur Yamaha 40vmhol - 2016 - 2 temps
Yamaha 40vmhol - 2016
Développant une puissance maximale de 29,4 kW, soit 40 CV à 5 000 tr/min, le Yamaha 40vmhol - 2016 est un moteur hors-bord à 2 temps. Sa conception comprend deux cylindres en ligne, une cylindrée de 703 cm³ ainsi qu’un alésage de 80,0 mm et une course de 70,0 mm.

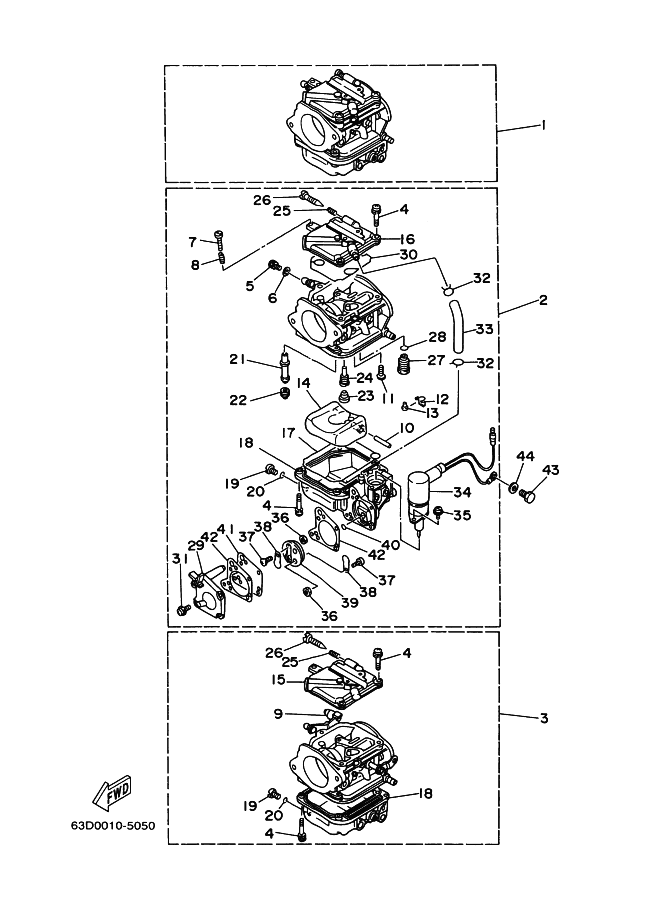

Le moteur fonctionne à plein régime entre 4 500 et 5 500 tr/min, avec un ralenti au point mort établi à 1 000 ± 50 tr/min. Il associe une alimentation par carburateur, un allumage CDI et des bougies NGK BR7HS, tandis que sa lubrification repose sur un mélange préalable d’essence et d’huile.
Les vues éclatées offrent une lecture détaillée de chaque groupe mécanique et de la position des composants qui le constituent. Elles permettent de retrouver plus facilement les références du Yamaha 40vmhol - 2016, de contrôler la compatibilité des pièces et de préparer les opérations d’entretien ou de réparation.
Caractéristiques du moteur Yamaha 40vmhol - 2016- Puissance de 40 CV à 5 000 tr/min correspondant à une puissance maximale de 29,4 kW
- Bloc bicylindre en ligne à 2 temps présentant une cylindrée totale de 703 cm³
- Plage à plein régime de 4 500 à 5 500 tr/min avec un ralenti au point mort de 1 000 ± 50 tr/min
- Allumage CDI et bougies NGK BR7HS avec un écartement compris entre 0,6 et 0,7 mm
- Rapport de réduction de 2,00 avec marche avant, point mort et marche arrière
Voir les vues éclatées Yamaha 40vmhol - 2016
