Pièces et vues éclatées moteur Yamaha 40veol - 2006 - 2 temps
Cette page vous permet de consulter les vues éclatées du moteur Yamaha 40veol - 2006 - 2 temps et d’identifier facilement les pièces compatibles avec votre moteur.
Yamaha est une marque reconnue dans l’univers des moteurs hors-bord. Elle propose des moteurs conçus pour répondre aux besoins des plaisanciers comme des professionnels, avec des gammes adaptées à l’entretien, à la réparation et à l’utilisation en milieu marin.

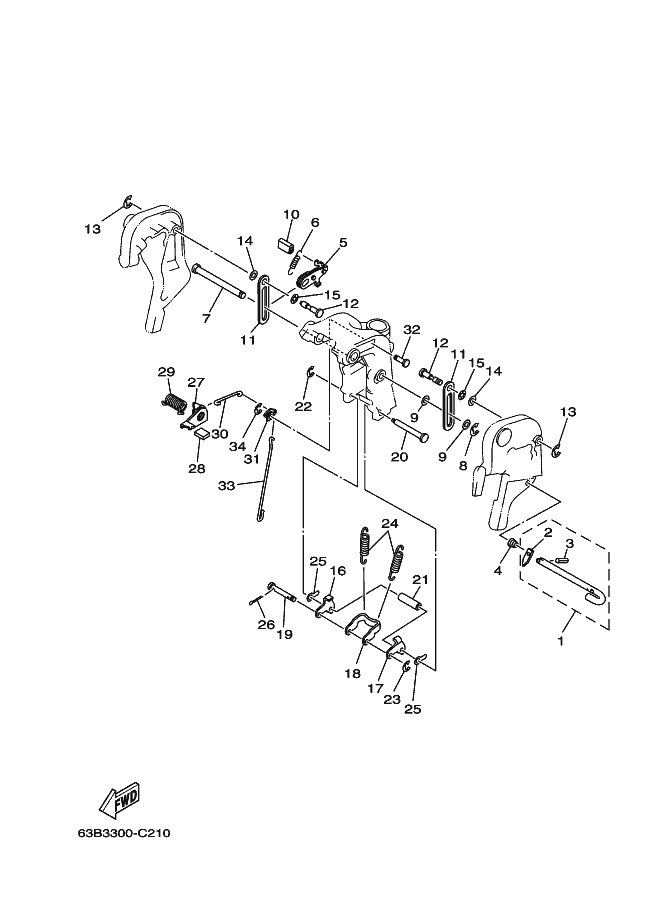

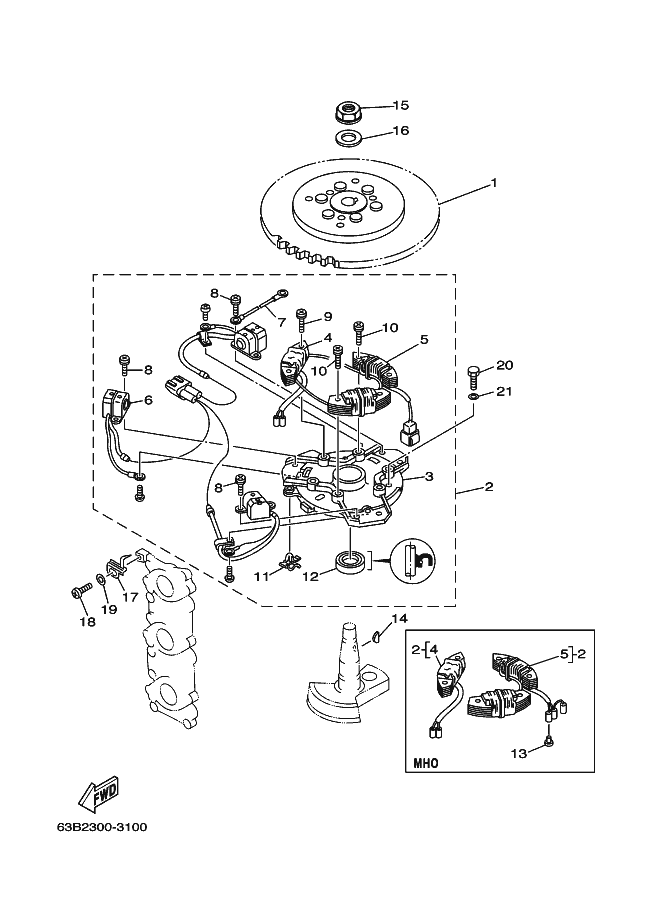

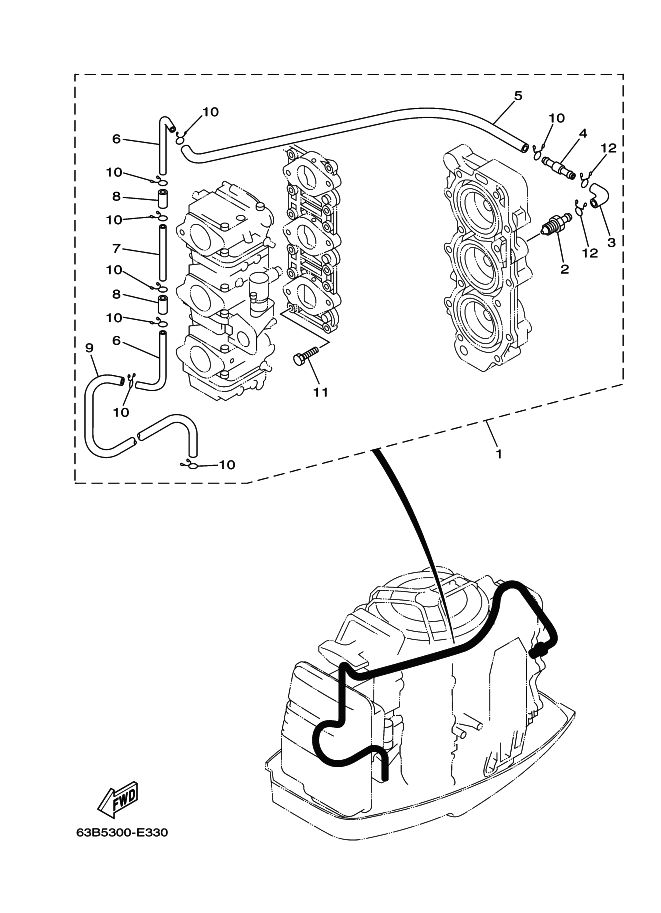

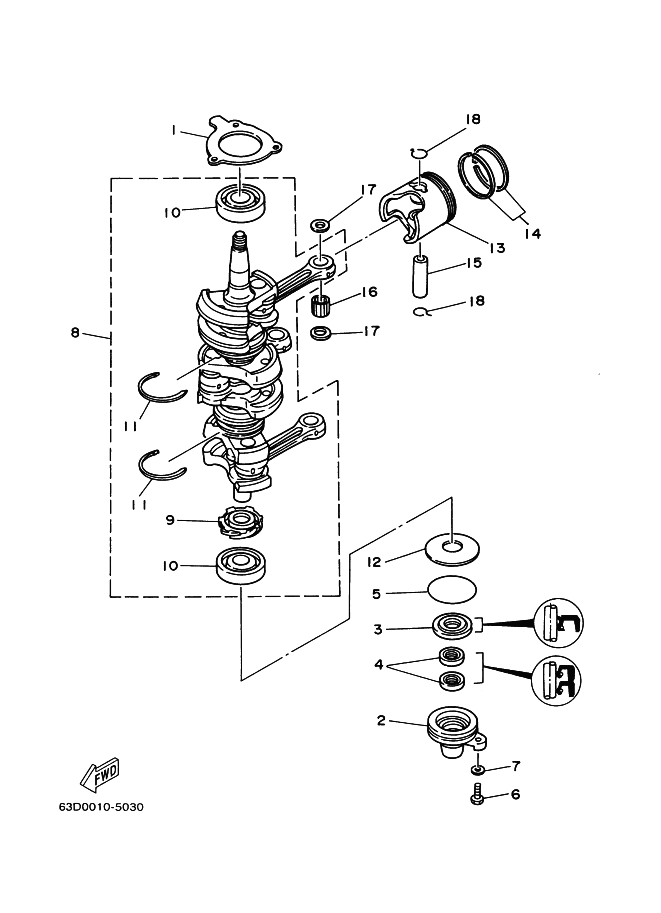

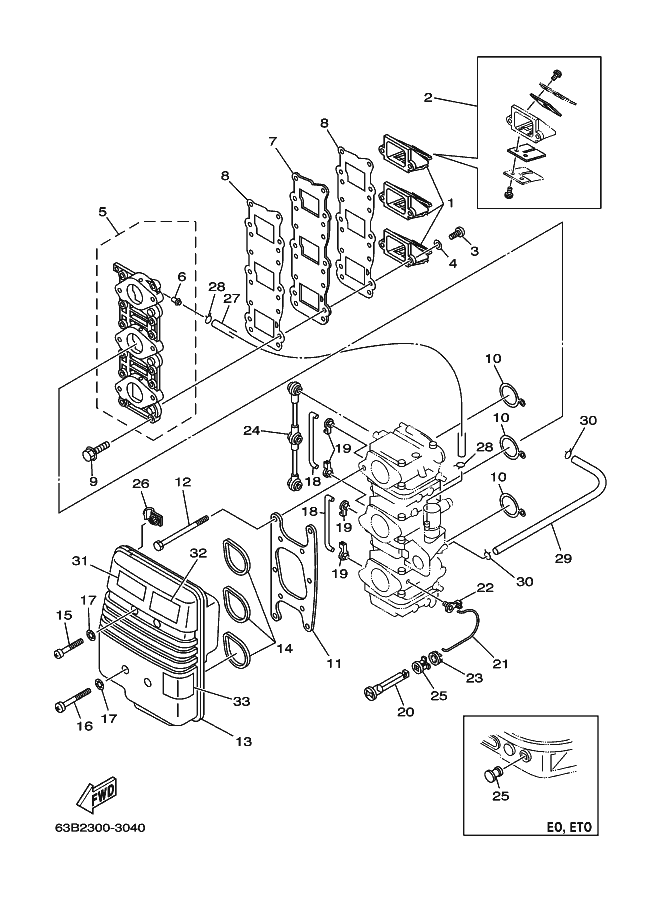

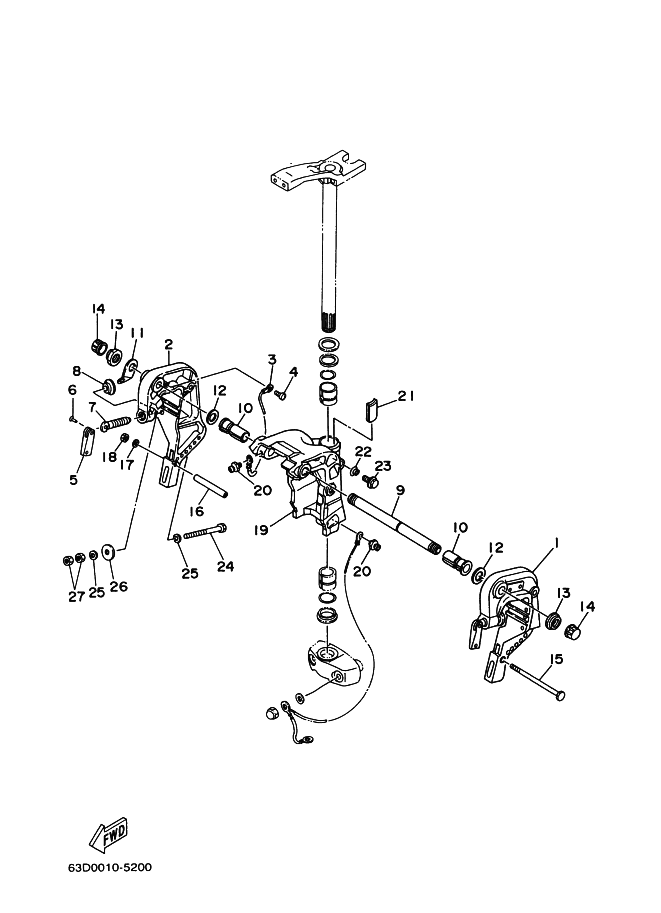

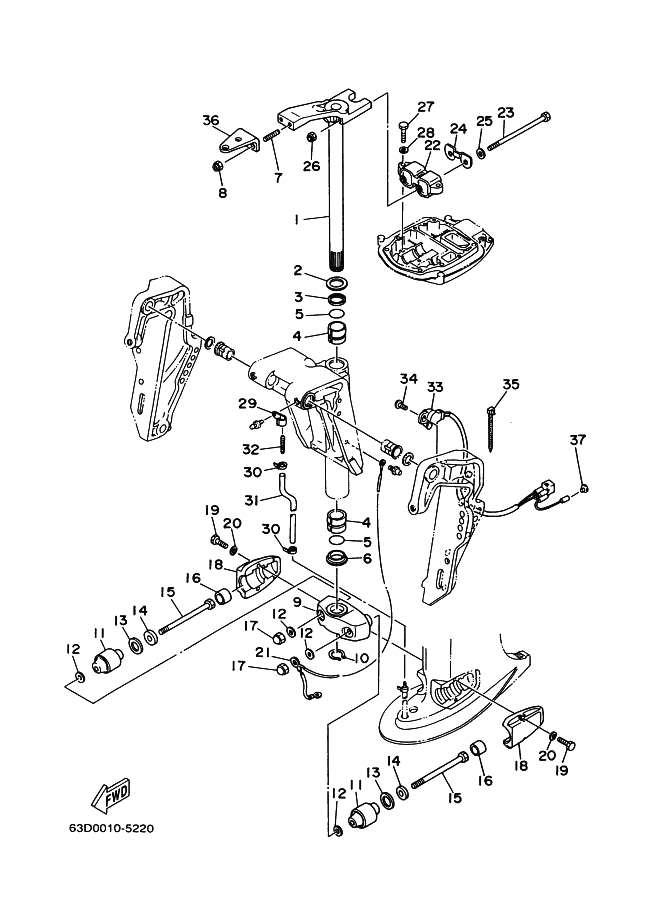

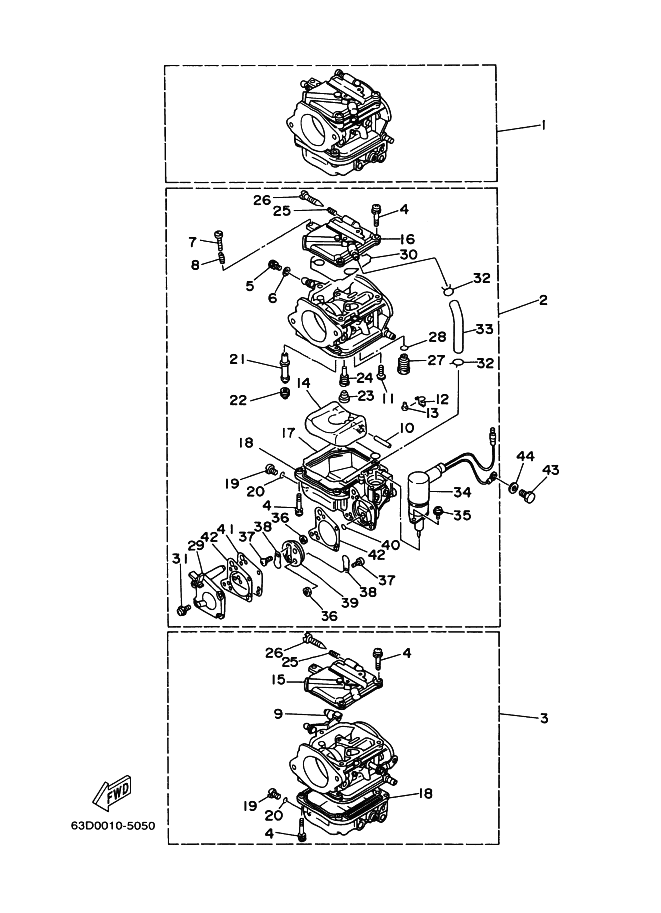

Sélectionnez une vue éclatée pour votre moteur Yamaha 40veol - 2006 - 2 temps
Yamaha 40veol - 2006
Le Yamaha 40veol - 2006 associe une conception hors-bord 2 temps à une puissance maximale de 40 CV, soit 29,4 kW à 5 000 tr/min. Son moteur comprend deux cylindres disposés en ligne et totalise une cylindrée de 703 cm³.
L’alésage de 80,0 mm et la course de 70,0 mm complètent cette architecture, prévue pour fonctionner entre 4 500 et 5 500 tr/min à plein régime. L’alimentation est assurée par carburateur, avec un allumage CDI, des bougies NGK BR7HS et une lubrification utilisant un mélange préalable d’essence et d’huile.
La consultation des vues éclatées permet de décomposer visuellement les ensembles du moteur et de mieux repérer les éléments à contrôler ou à remplacer. Chaque schéma aide à retrouver les références adaptées au Yamaha 40veol - 2006 et à vérifier la compatibilité des pièces avant une intervention d’entretien ou de réparation.
Caractéristiques du moteur Yamaha 40veol - 2006- Puissance de 40 CV à 5 000 tr/min équivalant à une puissance maximale de 29,4 kW
- Moteur bicylindre en ligne 2 temps présentant une cylindrée totale de 703 cm³
- Alésage de 80,0 mm et course de 70,0 mm correspondant aux dimensions internes des cylindres
- Plage à plein régime de 4 500 à 5 500 tr/min avec un ralenti au point mort de 1 000 ± 50 tr/min
- Transmission avec un rapport de réduction de 2,00 comprenant la marche avant, le point mort et la marche arrière
Voir les vues éclatées Yamaha 40veol - 2006
