Pièces et vues éclatées moteur Yamaha 15f - 2002 - 2 temps
Cette page vous permet de consulter les vues éclatées du moteur Yamaha 15f - 2002 - 2 temps et d’identifier facilement les pièces compatibles avec votre moteur.
Yamaha est une marque reconnue dans l’univers des moteurs hors-bord. Elle propose des moteurs conçus pour répondre aux besoins des plaisanciers comme des professionnels, avec des gammes adaptées à l’entretien, à la réparation et à l’utilisation en milieu marin.
Sélectionnez une vue éclatée pour votre moteur Yamaha 15f - 2002 - 2 temps

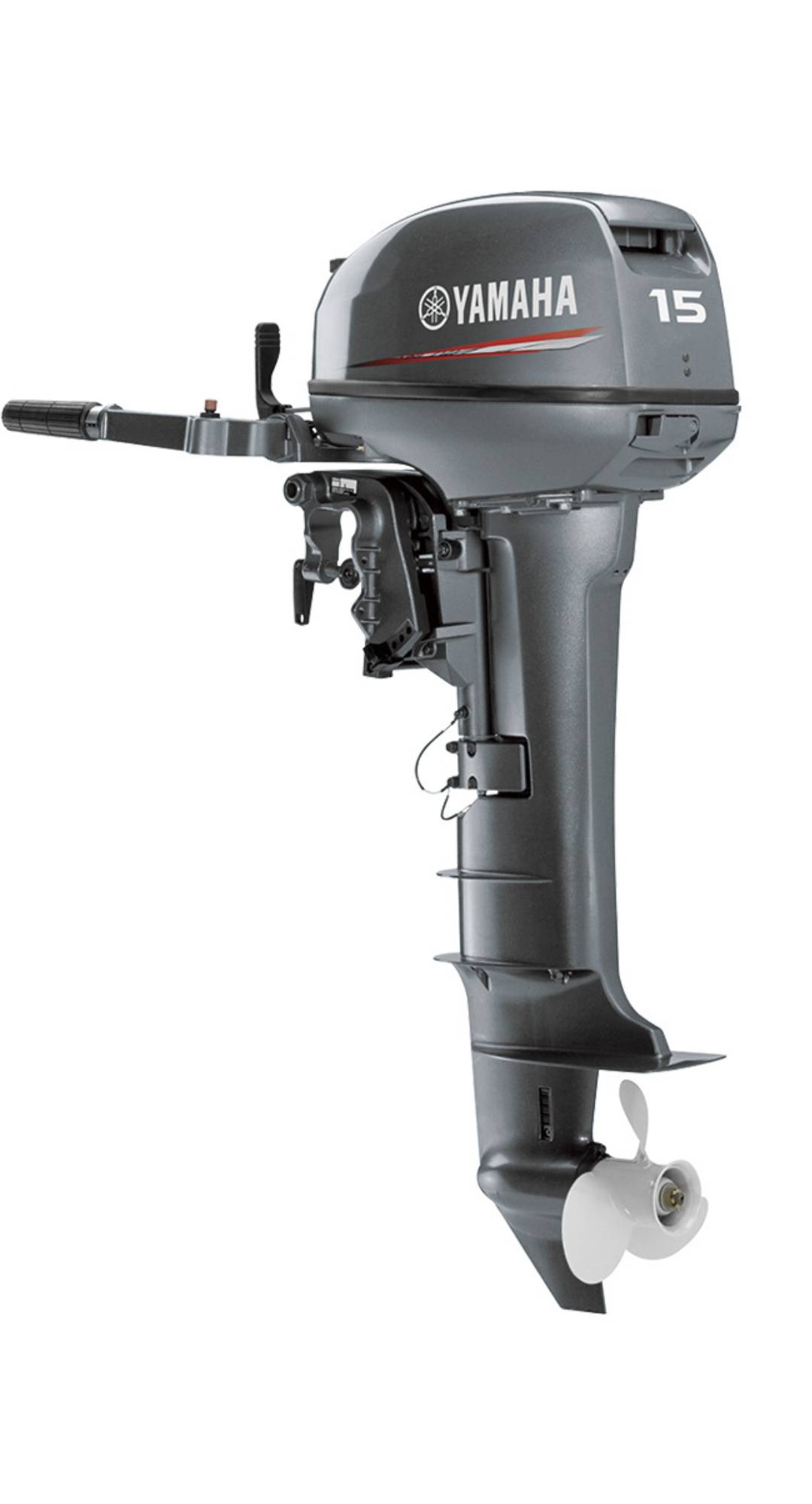

Yamaha 15f - 2002
Le Yamaha 15f - 2002 est un moteur hors-bord 2 temps de 15 CV doté d’un bicylindre en ligne de 246 cm³. Il développe une puissance maximale de 11,0 kW à 5 000 tr/min et fonctionne à plein régime dans une plage comprise entre 4 500 et 5 500 tr/min.
Sa conception comprend une alimentation par carburateur, un système d’allumage CDI et une lubrification réalisée grâce à un mélange préalable de carburant et d’huile. La conduite à barre franche, le démarrage manuel et le relevage manuel offrent un accès direct aux principales commandes du moteur.

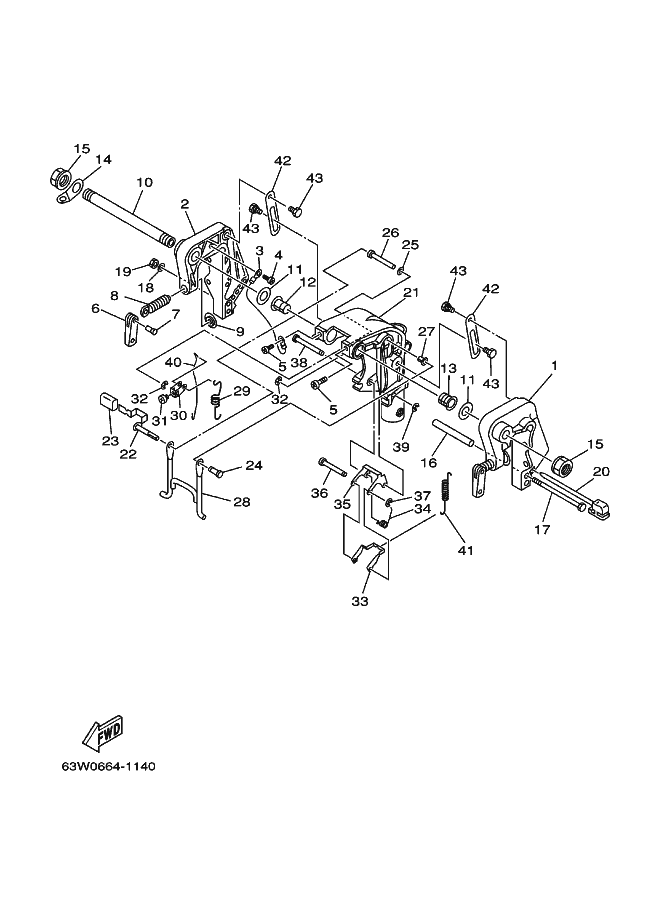

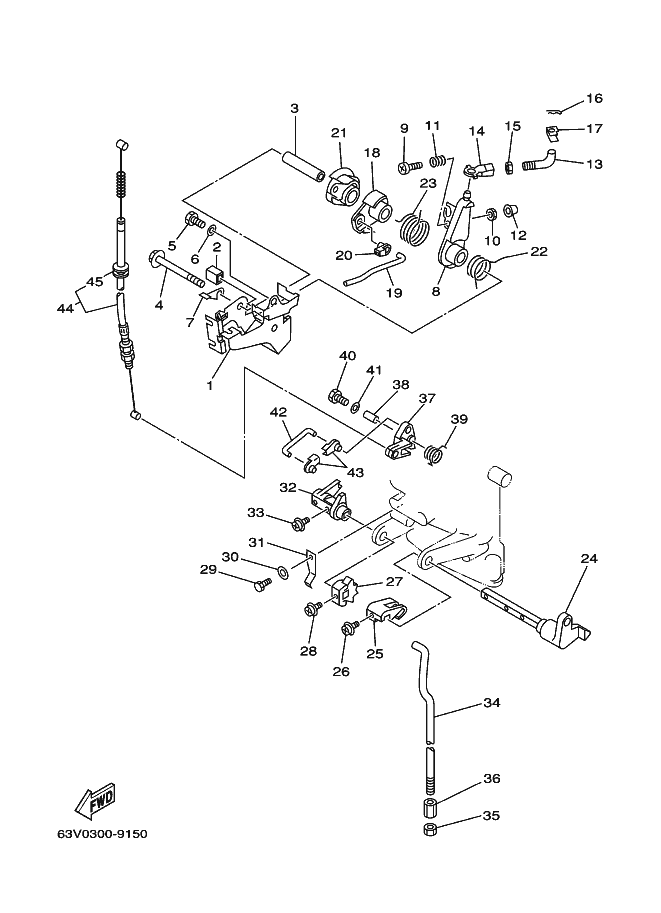

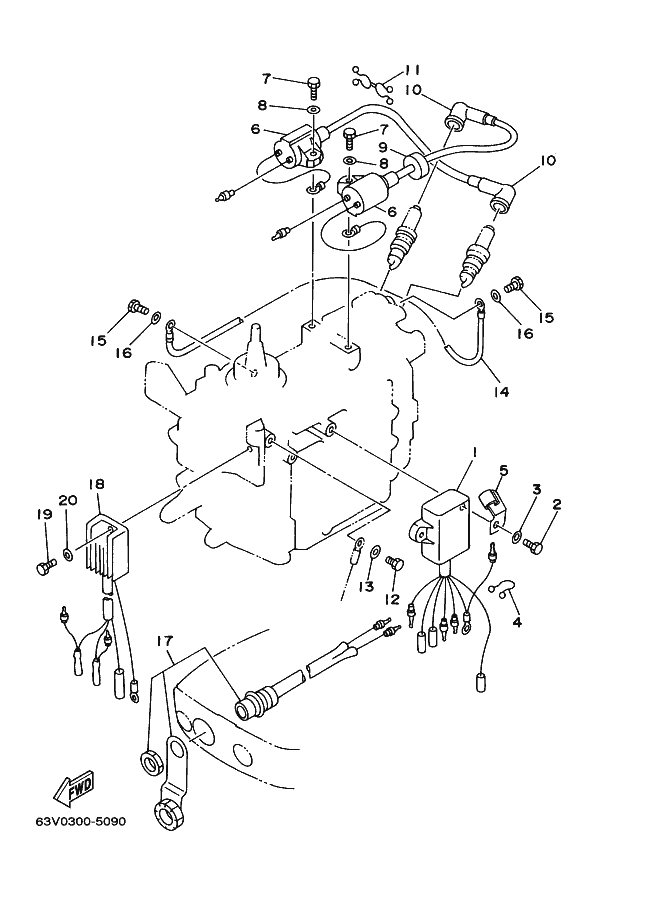

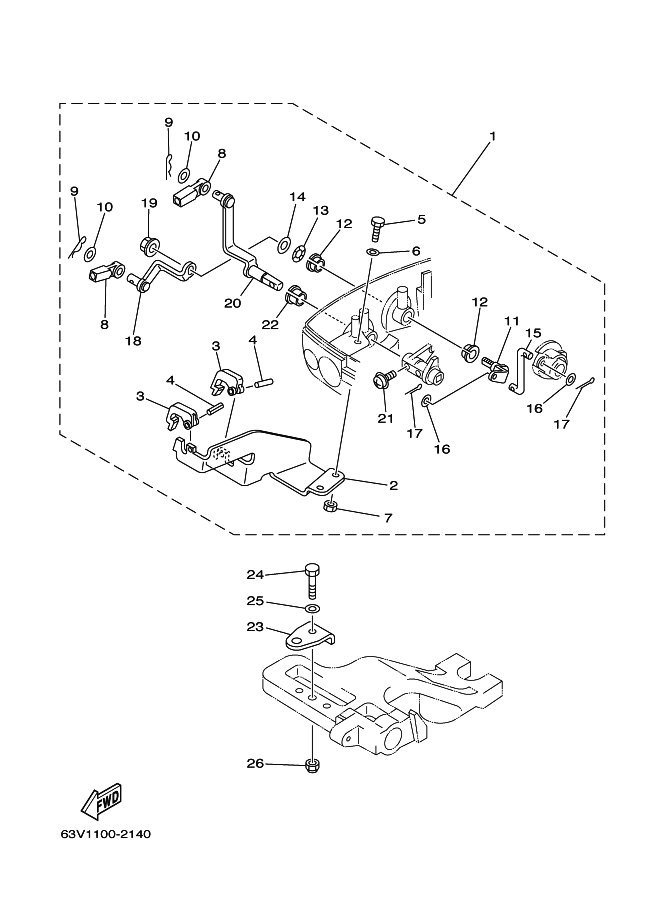

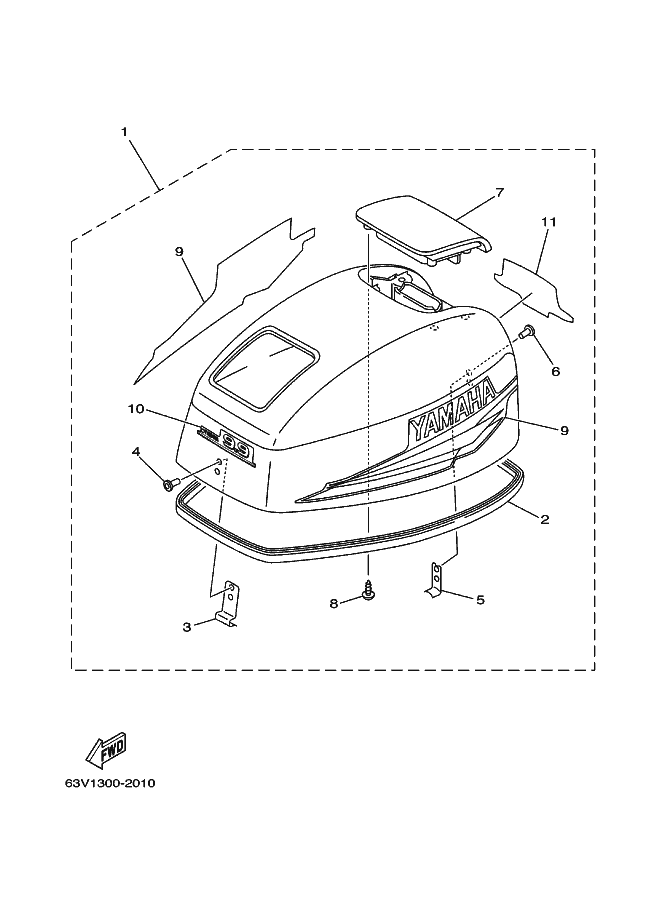

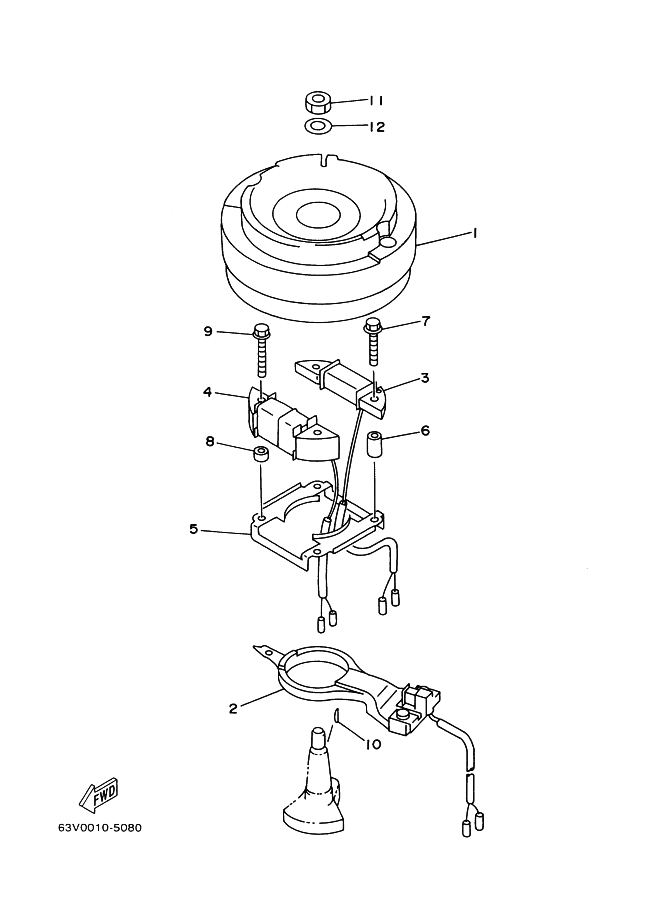

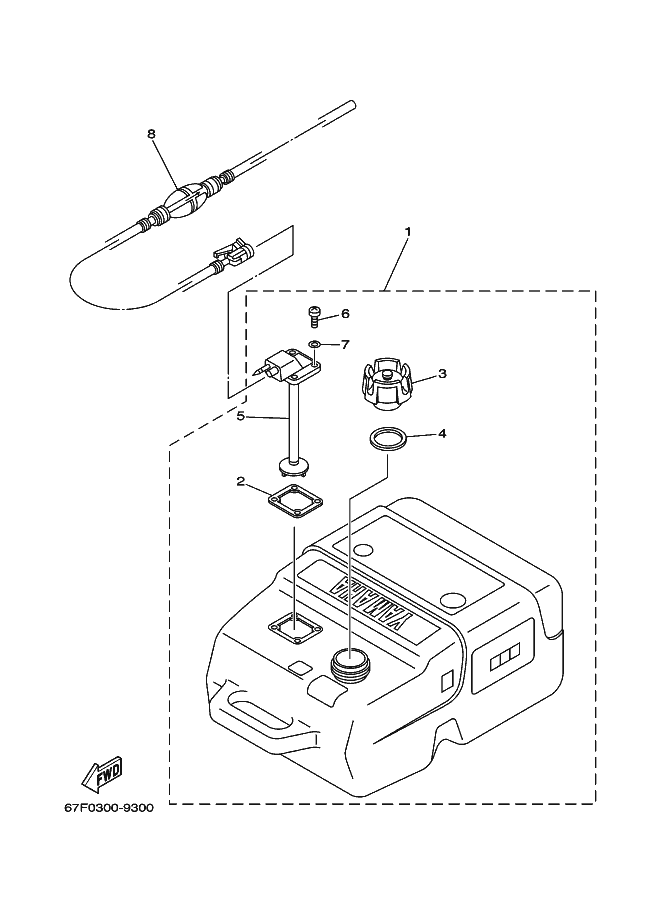

Les vues éclatées permettent de visualiser la disposition des pièces au sein des différents ensembles mécaniques du Yamaha 15f - 2002. Elles sont utiles pour repérer un composant, vérifier sa référence et sélectionner les pièces compatibles nécessaires à une opération d’entretien ou de réparation.
Caractéristiques du moteur Yamaha 15f - 2002- Puissance de 15 CV à 5 000 tr/min correspondant à une puissance maximale de 11,0 kW à l’arbre d’hélice
- Cylindrée de 246 cm³ répartie sur deux cylindres en ligne avec un fonctionnement 2 temps
- Alésage et course de 56,0 x 50,0 mm pour la configuration interne du moteur
- Allumage CDI et alimentation par carburateur avec bougie NGK BR7HS-10
- Rapport de réduction de 2,08 avec marche avant, point mort et marche arrière
Voir les vues éclatées Yamaha 15f - 2002
