Pièces et vues éclatées moteur Yamaha 150a - 2007 - 2 temps
Cette page vous permet de consulter les vues éclatées du moteur Yamaha 150a - 2007 - 2 temps et d’identifier facilement les pièces compatibles avec votre moteur.
Yamaha est une marque reconnue dans l’univers des moteurs hors-bord. Elle propose des moteurs conçus pour répondre aux besoins des plaisanciers comme des professionnels, avec des gammes adaptées à l’entretien, à la réparation et à l’utilisation en milieu marin.

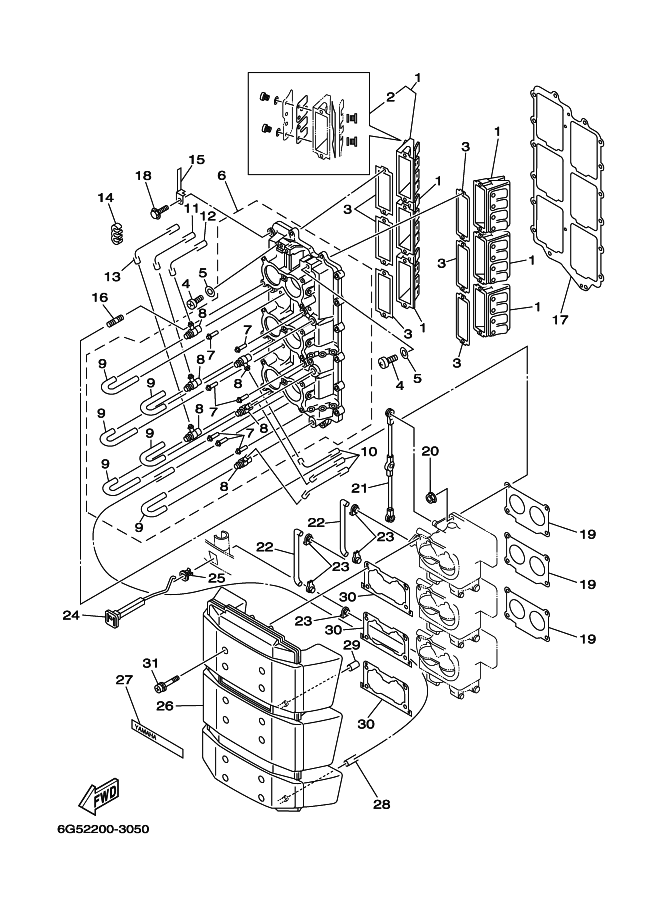

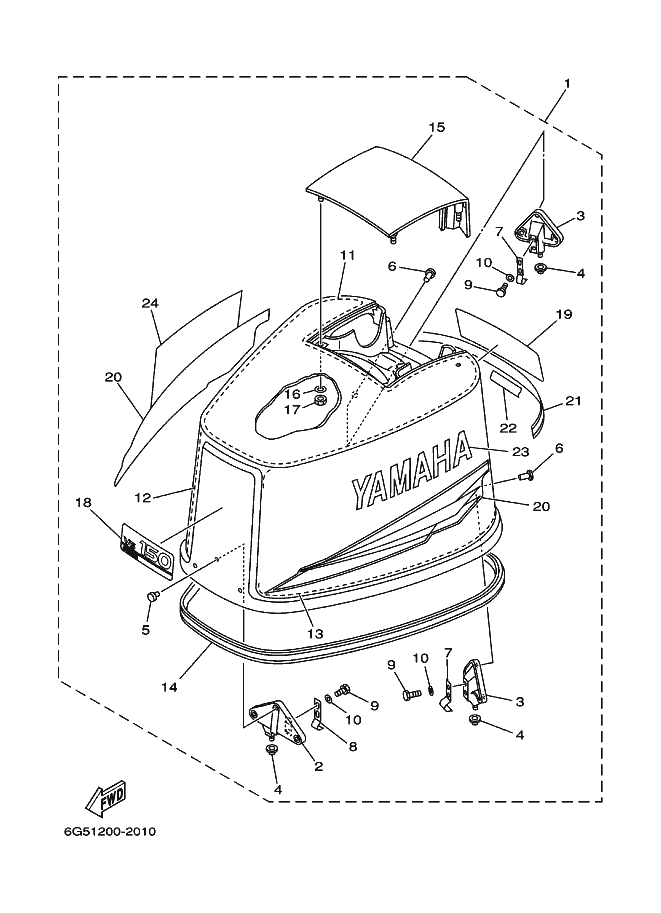

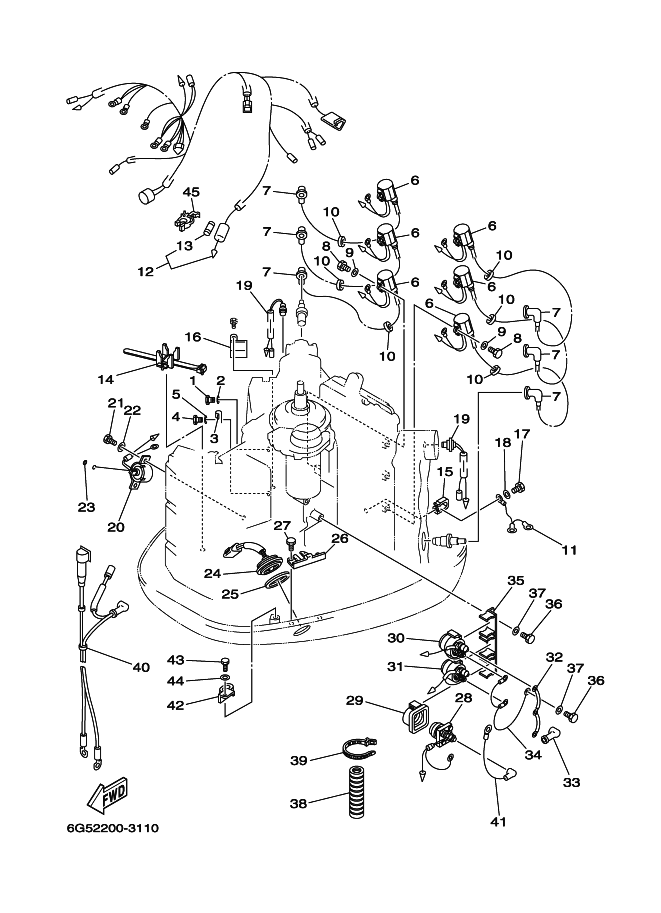

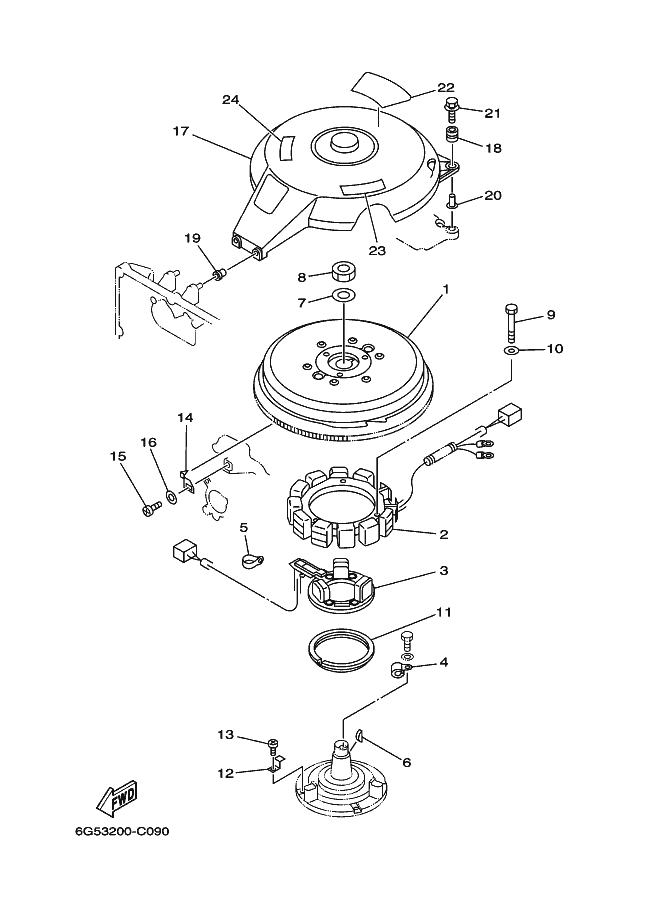

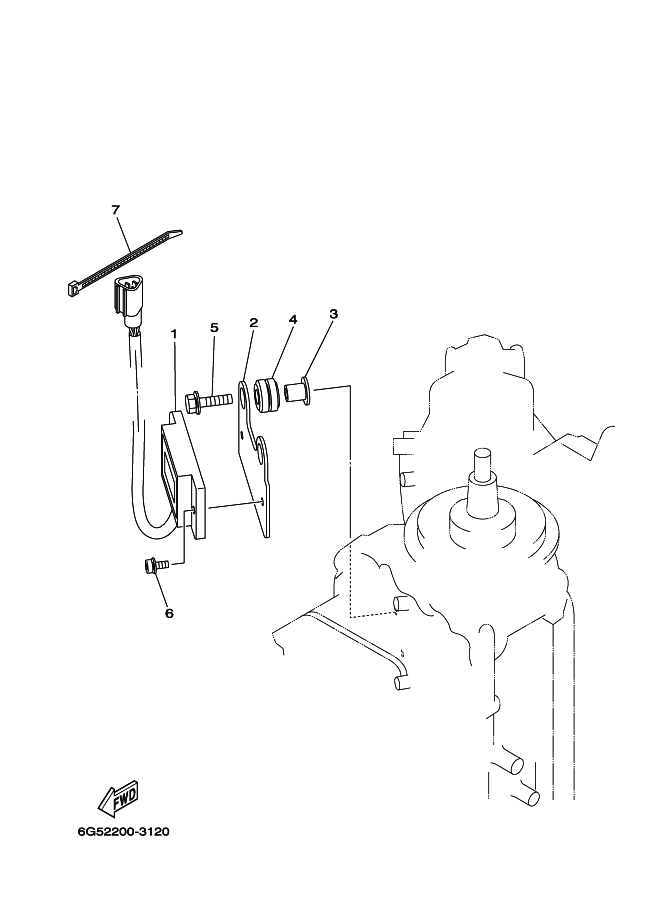

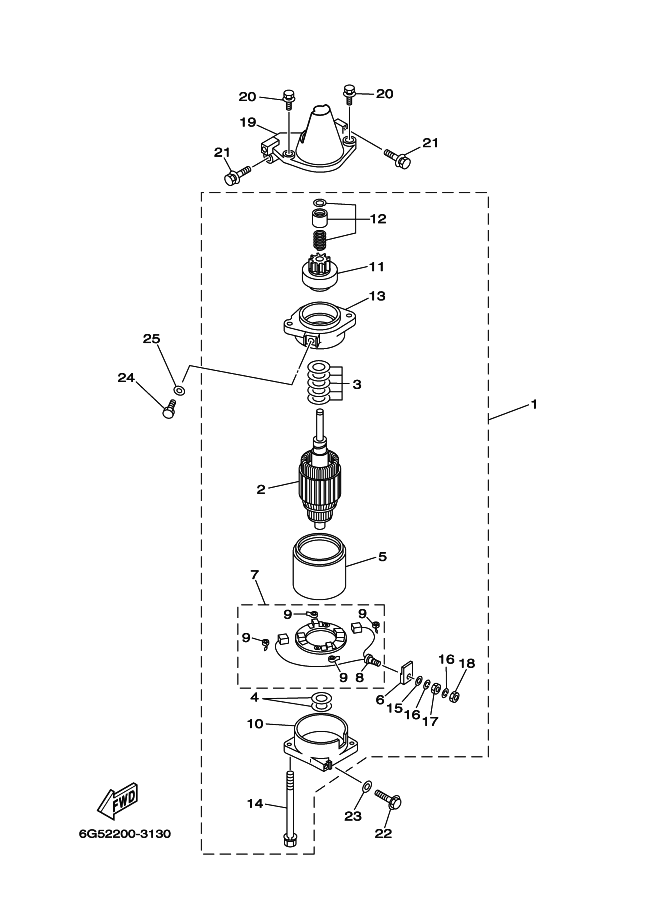

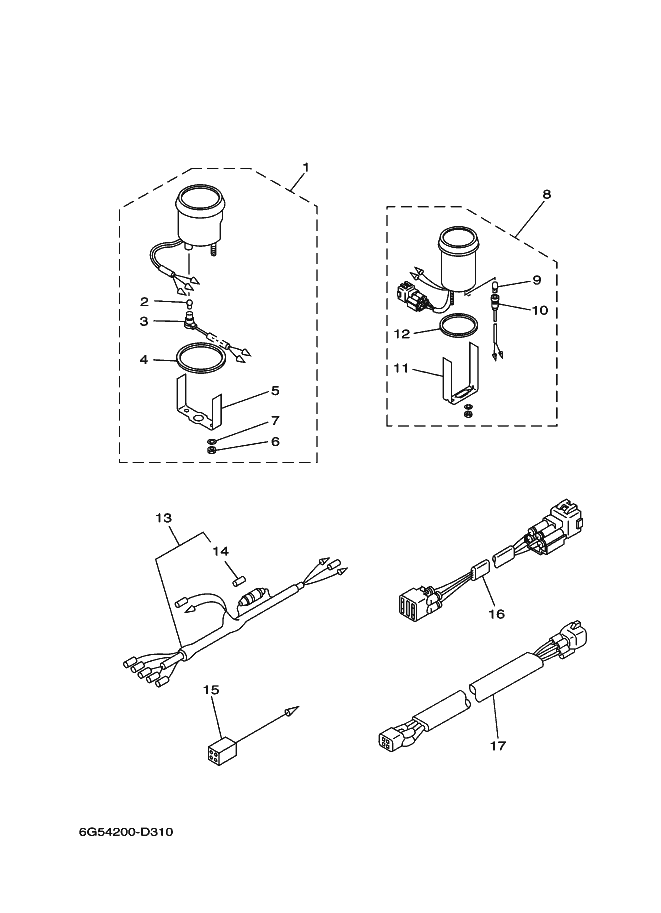

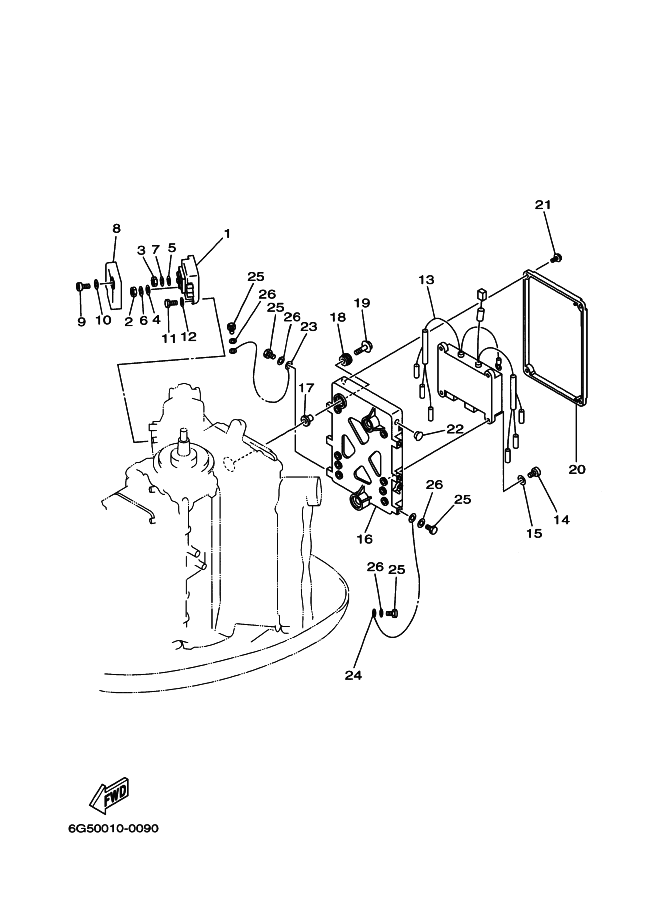

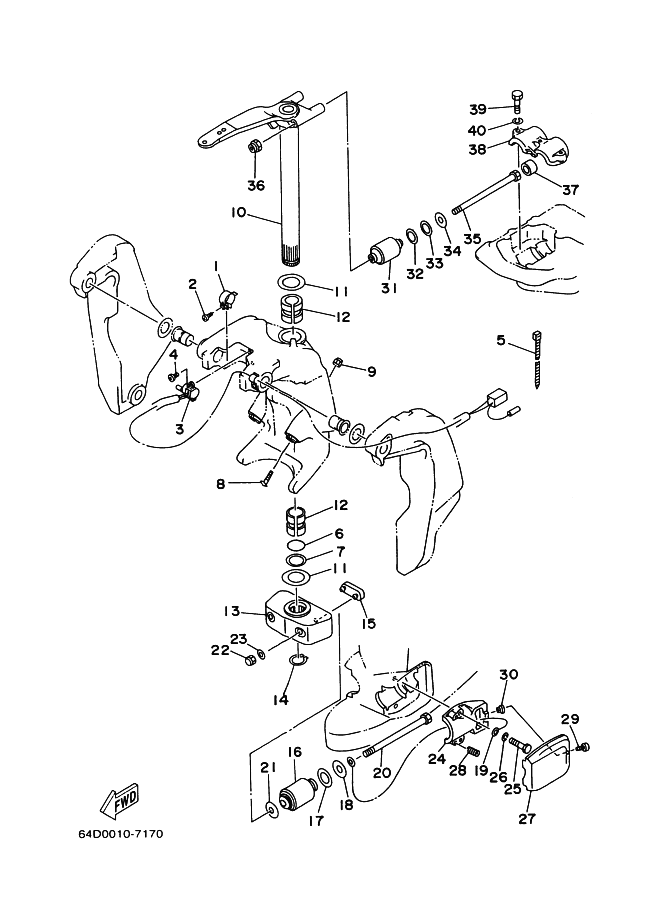

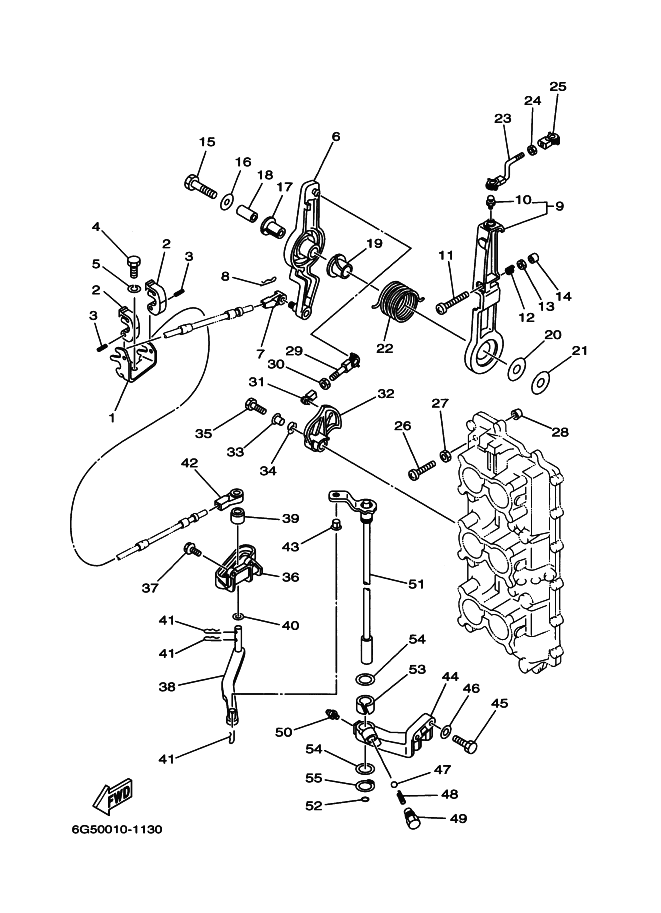

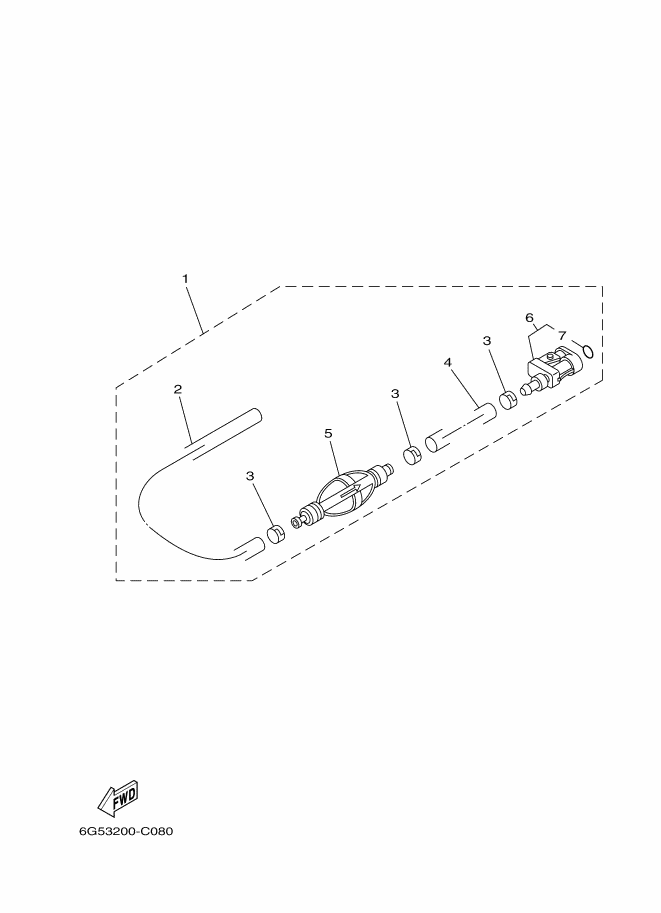

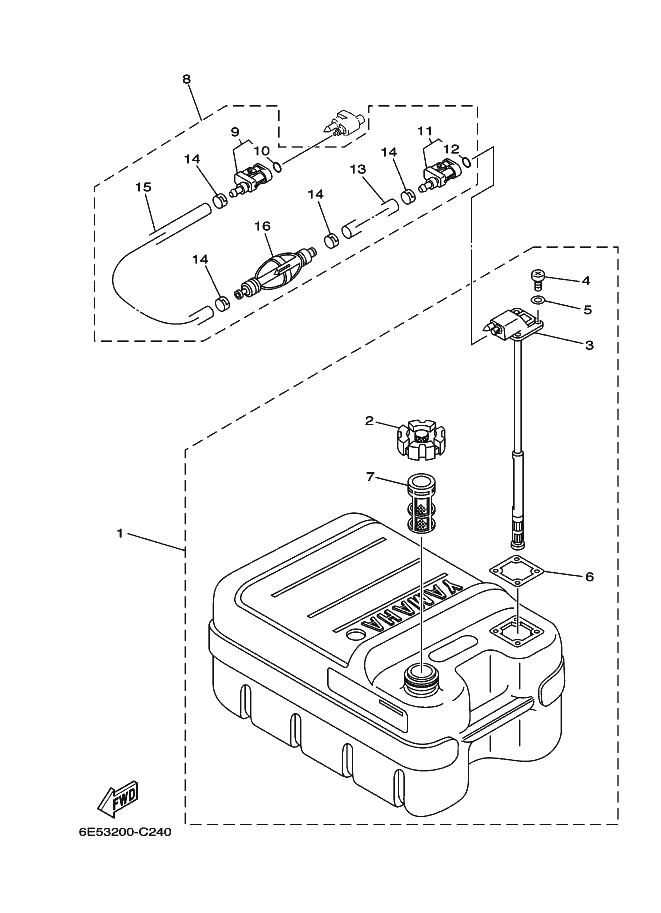

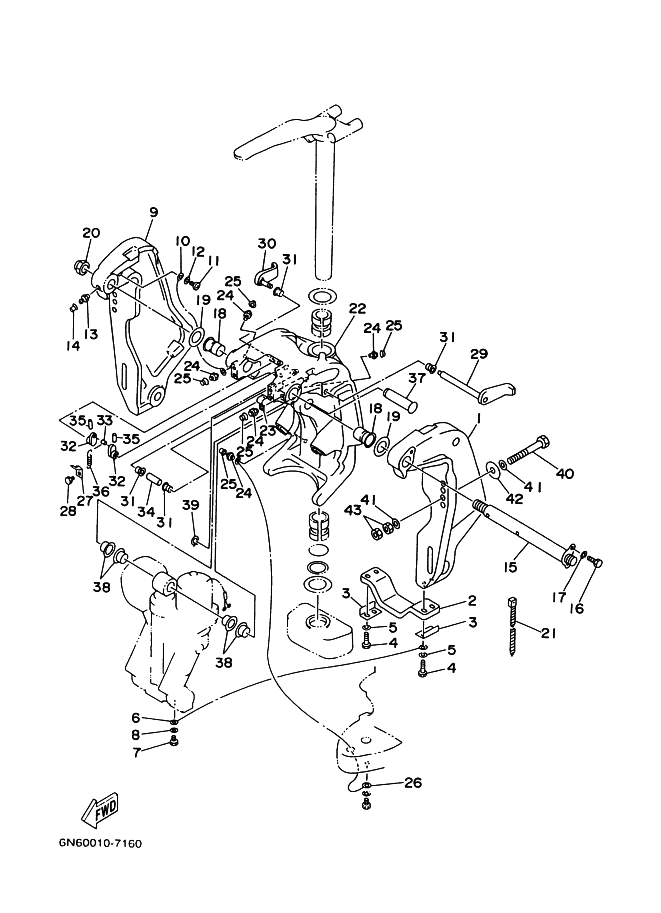

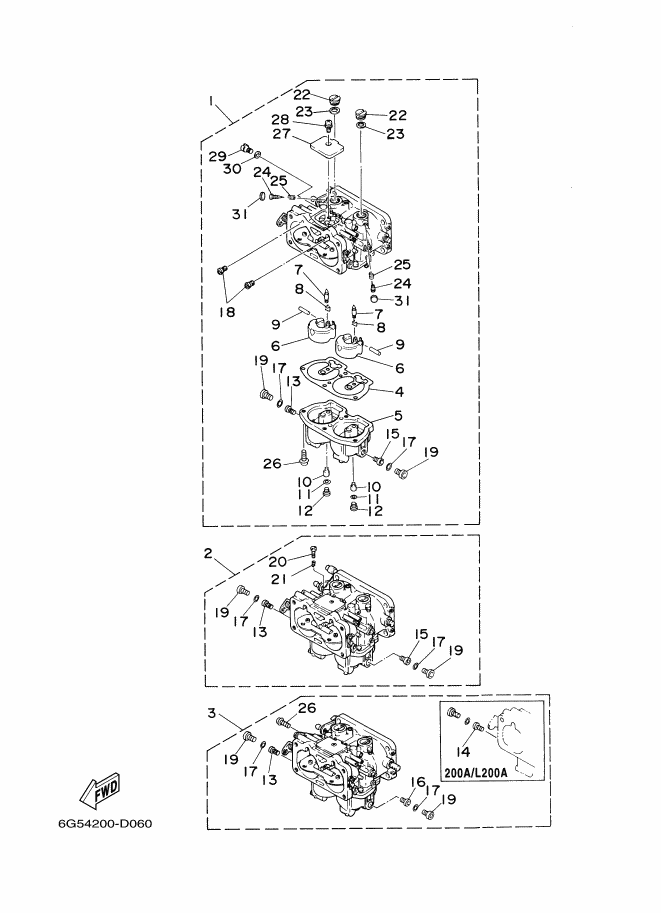

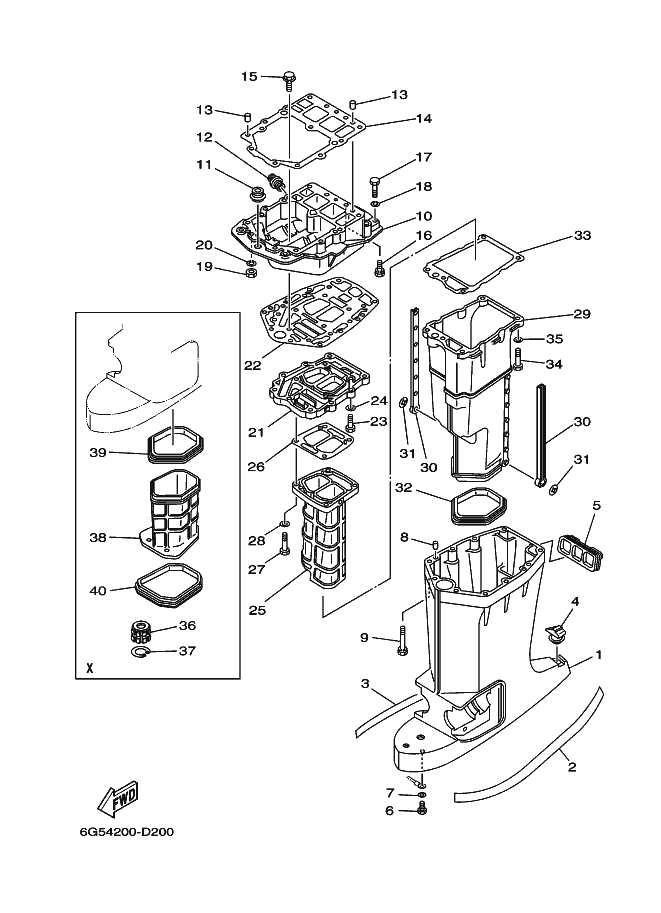

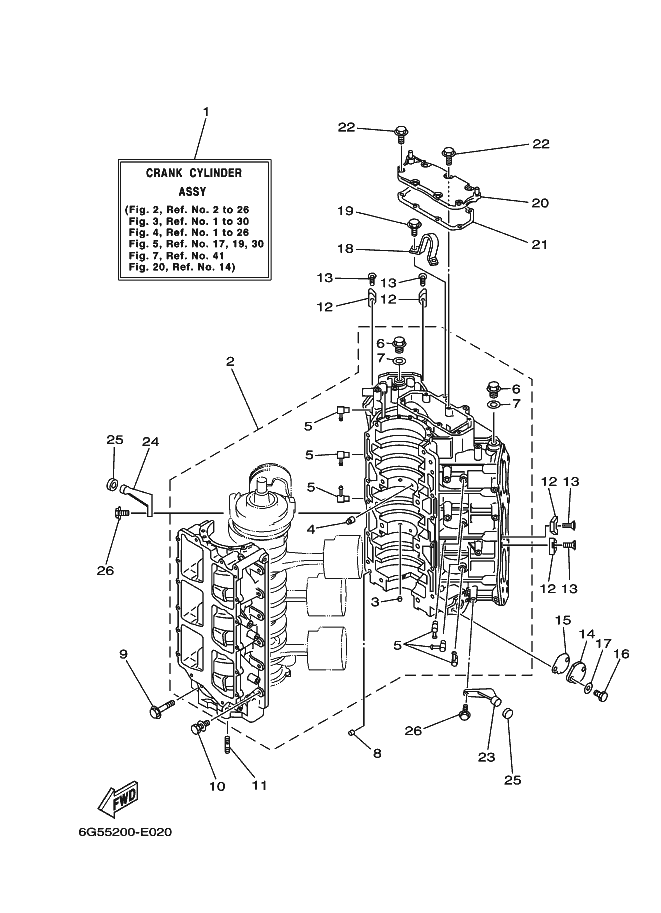

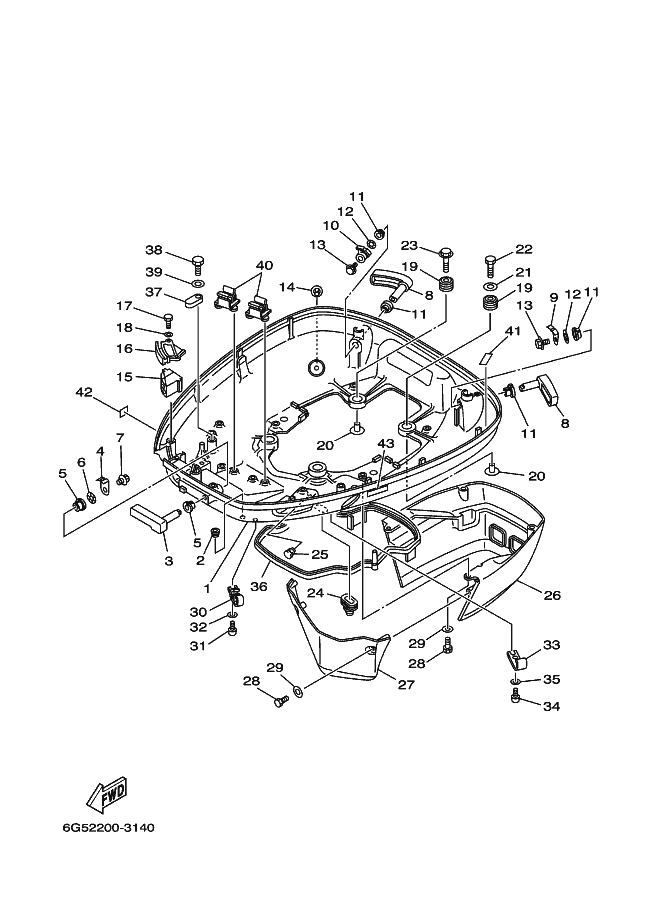

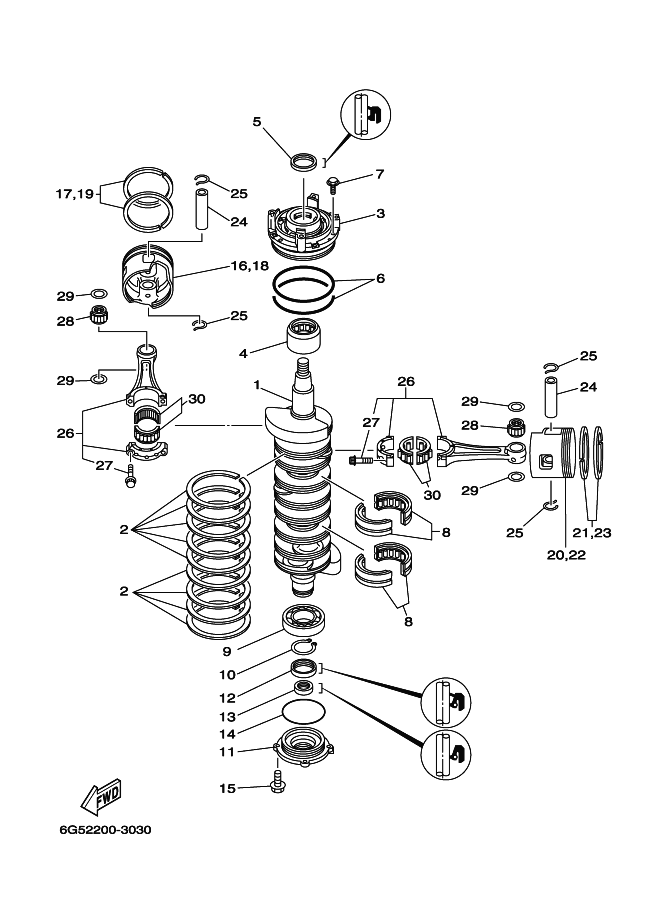

Sélectionnez une vue éclatée pour votre moteur Yamaha 150a - 2007 - 2 temps

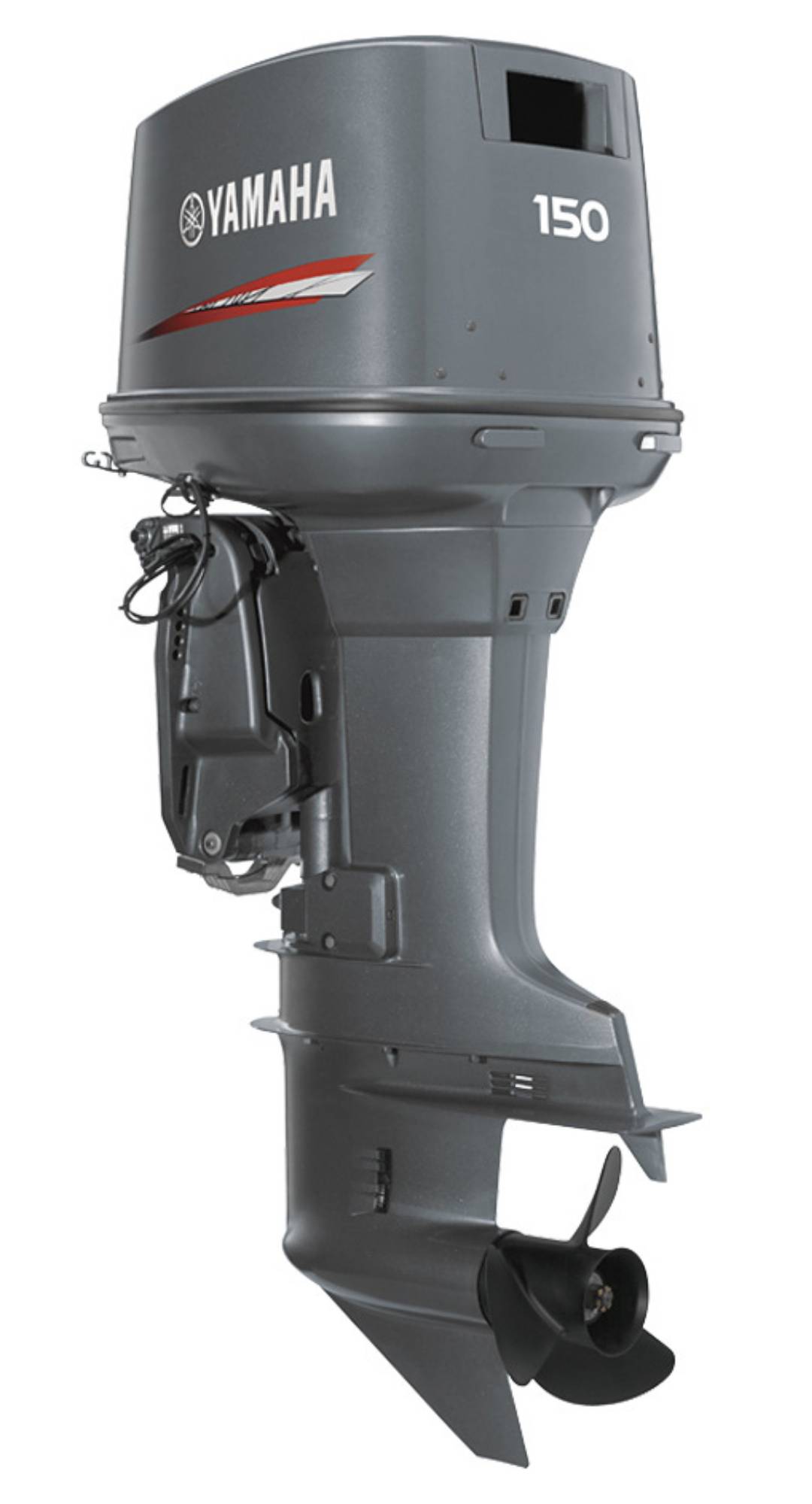

Yamaha 150a - 2007
Le Yamaha 150a - 2007 est un moteur hors-bord 2 temps de 150 CV reposant sur une architecture V6 à 90°. Sa cylindrée de 2 596 cm³ et son alésage-course de 90,0 × 68,0 mm accompagnent une puissance maximale à l’arbre d’hélice de 110,3 kW à 5 000 tr/min.
Son alimentation est assurée par un système à carburateurs, tandis que le démarrage électrique et la commande à distance facilitent son utilisation depuis le poste de pilotage. Selon la version, sa hauteur de tableau arrière est de 516 mm en configuration L ou de 642 mm en configuration X, pour un poids à sec compris entre 178 et 186 kg.
Pour entretenir ou réparer ce moteur, les vues éclatées permettent de repérer l’emplacement des composants et de mieux comprendre leur assemblage. Elles facilitent ainsi l’identification des références et la recherche des pièces compatibles, notamment pour intervenir sur l’alimentation, la lubrification, le démarrage ou le système de relevage.
Caractéristiques du moteur Yamaha 150a - 2007- Moteur V6 à 90° doté d’une cylindrée de 2 596 cm³
- Puissance de 150 CV délivrée à l’arbre d’hélice à 5 000 tr/min
- Alimentation par carburateurs pour la gestion du mélange admis par le moteur

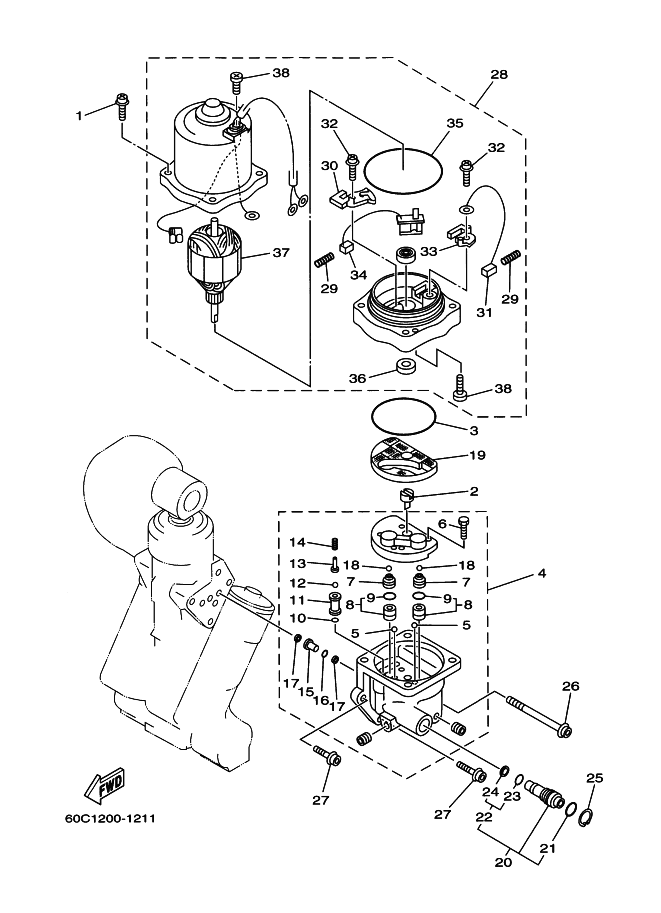

- Power Trim & Tilt pour commander le trim et le relevage du moteur
- Lubrification par prémélange nécessitant un mélange préalable du carburant et de l’huile
Voir les vues éclatées Yamaha 150a - 2007
