Hublots et panneaux de pont VETUS

Botole di fuga realizzate con un robusto profilo in alluminio alto 21 mm, con telaio anodizzato e adatte alla categoria di progettazione A e alla zona di ubicazione II.

L'acrilico ha uno spessore di 10 mm ed è disponibile nel colore "fumo scuro".

Questi portelli sono dotati di regolatori eleganti e facili da usare, che consentono di tenere aperto il coperchio praticamente a qualsiasi angolazione fino a 90°.

Il tipo ALTUS può essere montato sul ponte e aperto da

dentro e fuori. Ha una posizione di sfiato e può essere completamente impermeabile.

Caratteristiche :

Dimensioni esterne: Ø 592.

Dimensioni del foro: Ø 518.

Numero di maniglie: 2.

Tipo di zanzariera: HCMR520.

Forma: rotonda.

Cerniere a frizione: No.

Botole di fuga - Tipo LIBERO (AII).

Questi portelli sono dotati di un telaio in alluminio anodizzato e lucidato a mano con un raggio d'angolo di 32 o 55 mm e una copertura in acrilico di colore scuro da 10 mm.

I boccaporti di coperta e i portelli di fuga sono dotati di dispositivi di regolazione per mantenere il coperchio aperto a qualsiasi angolazione fino a 90°.

Una speciale cerniera a frizione consente ai portelli di ventilazione di restare aperti a qualsiasi angolazione fino a 180°.

Il tipo LIBERO è adatto alla categoria di progettazione A, zona II.

Caratteristiche :

Numero di maniglie: 2.

Forma: quadrata.

Apertura del pannello: Incorniciata.

Cerniere a frizione: Sì.

Dimensioni esterne A x B (in mm): 680 x 680.

Dimensioni del ritaglio C x P (in mm): 620 x 620.

Raggio di taglio R (in mm): 55.

Botole di fuga - Tipo MAGNUS (AI)

I portelli MAGNUS sono dotati di un telaio profilato anodizzato satinato con acrilico color “fumo scuro” da 10 mm di spessore e sono progettati per l'uso offshore, categoria di progettazione A, zona I.

Questi portelli possono essere aperti dall'interno o dall'esterno e possono rimanere aperti a qualsiasi angolazione fino a 180°, senza praticamente alcuna ostruzione nell'apertura.

Hanno una posizione di ventilazione e possono essere bloccati in modo completamente ermeticamente.

L'applicazione su multiscafi abitabili come mezzo di evacuazione in posizione rovesciata è soggetta alla normativa europea.

Avvertimento :

VETUS sconsiglia vivamente di installare un pannello MAGNUS AI sotto il livello del ponte in aree in cui potrebbe verificarsi un'immersione (temporanea). Quando si installa un portello sottocoperta, prestare sempre particolare attenzione all'area della base, poiché la flessione dello scafo comprometterà la tenuta stagna del portello.

Caratteristiche :

Numero di maniglie: 4.

Forma: quadrata.

Apertura del pannello: Incorniciata.

Cerniere a frizione: Sì.

Dimensioni esterne A x B (in mm): 679 x 679.

Dimensioni del ritaglio C x P (in mm): 627 x 627.

Portello di fuga - Tipo PLANUS (AII)

Questi portelli sono dotati di un telaio in alluminio anodizzato satinato con un raggio d'angolo di 75 mm e una copertura in acrilico fumé scuro da 10 mm.

Una cerniera a frizione consente ai portelli di rimanere aperti a

qualsiasi angolo fino a 180º.

Il tipo PLANUS è adatto alla categoria di progettazione A, zona II.

Caratteristiche :

Numero di maniglie: 2.

Forma: quadrata.

Apertura pannello: senza cornice.

Cerniere a frizione: Sì.

Dimensioni esterne A x B (in mm): 521 x 521.

Dimensioni del ritaglio C x P (in mm): 471 x 471.

Boccaporto - La serie FGHF è progettata appositamente per le imbarcazioni nuove.

Adatto alle nuove costruzioni in quanto è necessario prevedere un portello sul ponte. Dopo l'installazione dell'FGHF, il portello risulta completamente incassato nel ponte, creando un aspetto liscio e a filo.

La serie FGHF si distingue per i bulloni e le maniglie completamente a filo. Progettati in dimensioni più grandi, sono dotati di un'impugnatura nella maniglia per poter essere aperti dall'esterno tramite una manovella.

La serie FGHF (AII Device Location Area) è disponibile in quattro dimensioni.

Realizzato in acrilico "fumo scuro" da 12 mm di spessore con telaio in alluminio lucidato e anodizzato che non richiede manutenzione.

Caratteristiche :

Dimensioni esterne A x B (in mm): 700 x 700.

Dimensioni del ritaglio C x P (in mm): 627 x 627.

Numero di maniglie: 4.

Materiale: alluminio.

Forma: a filo.

Apertura pannello: senza cornice.

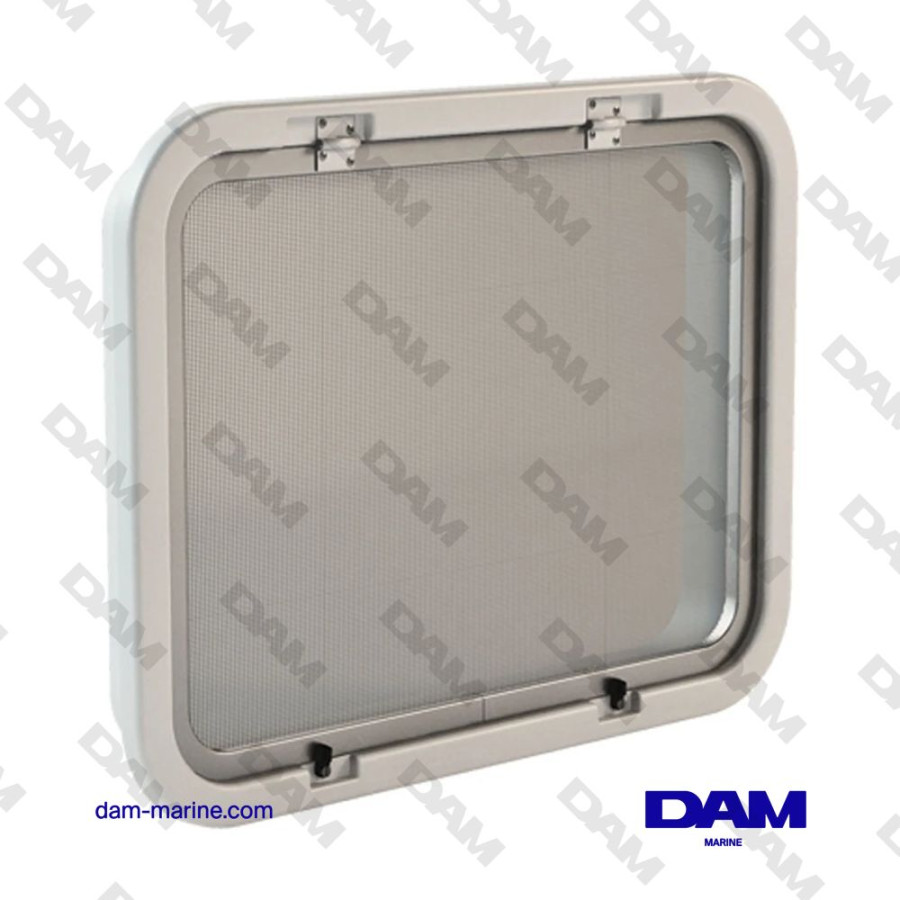

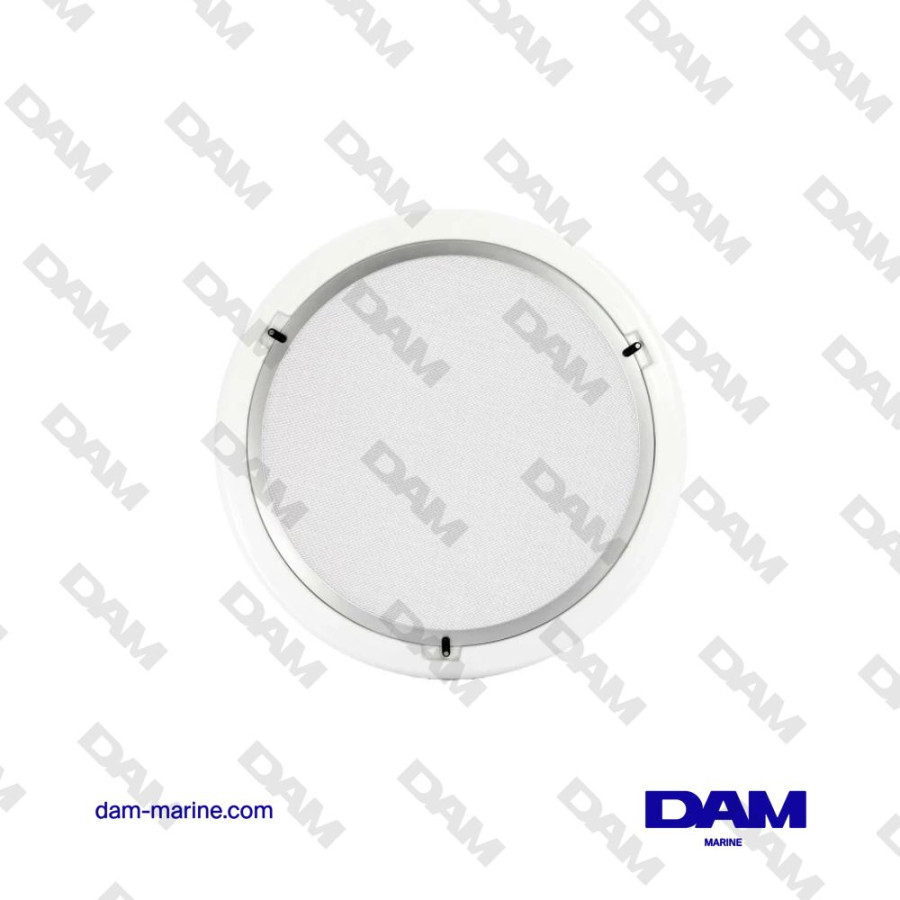

Infissi di finitura interni con zanzariera.

Finitura perfetta e protezione contro gli insetti.

L'intera gamma di pannelli può essere fornita con una finitura regolabile in profondità e zanzariera.

Queste finiture sintetiche bianche sono progettate per coprire lo spazio tra il portello e la superficie interna dell'imbarcazione.

La profondità del telaio può essere tagliata su misura per adattarsi a qualsiasi spessore di parete fino a 50 mm.

La zanzariera integrata e incernierata può essere facilmente rimossa per una facile pulizia.

Adatto ai portelli: ALTR520SL.

Spessore parete H (in mm): 44 - 72.

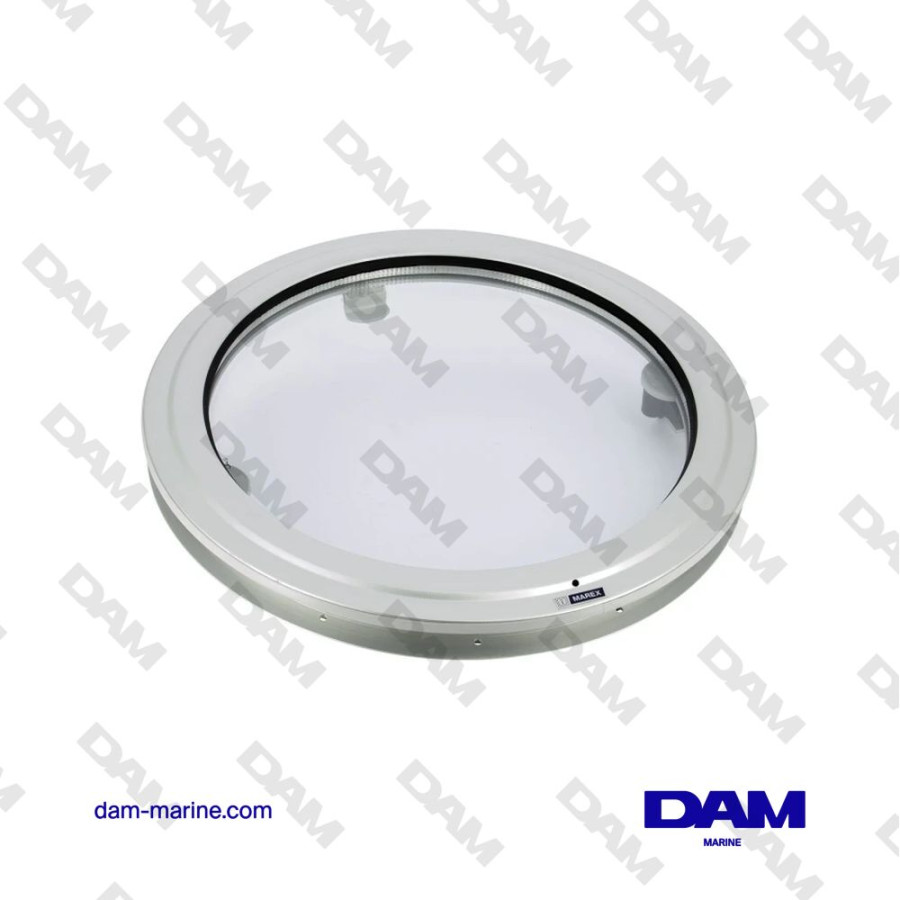

Oblò rimovibili: aria fresca senza ostacoli.

Queste finestre rotonde con doppi vetri rimovibili sono progettate per le imbarcazioni fluviali, particolarmente comode grazie allo spazio ottimizzato. Il design rotondo degli oblò apribili si adatta perfettamente all'aspetto di queste imbarcazioni autentiche.

Il vetro completamente doppio è facile da pulire e garantisce una visione chiara. I morsetti ergonomici VETUS premono saldamente la finestra nella guarnizione in gomma, rendendo questa finestra adatta alle ubicazioni della Zona III. Quando questi morsetti vengono sbloccati, l'oblò si inclina leggermente all'indietro nei punti di serraggio per consentire l'ingresso di una piccola quantità di aria (posizione di sfiato).

Il telaio in alluminio lucidato e anodizzato è elegante e non richiede manutenzione. Il suo aspetto è identico a quello dei nostri normali telai per finestre, per mantenere l'uniformità in tutta la barca.

Disponibile in due diametri da 380 mm o 459 mm,

Caratteristiche :

Numero di maniglie: 0.

Forma: rotonda.

Apertura del pannello: Incorniciata.

Cerniere a frizione: Sì.

Diametro di taglio (in mm): Ø 459.

Diametro esterno (in mm): Ø 489.
